拓?fù)鋱D：拓?fù)?--光貓--路由--主備防火墻--交換機---PC
?
部署位置：
防火墻架設于路由與核心交換之間作為內網防護作用
?
在網絡--接口--透明橋中，添加透明橋接口。
?

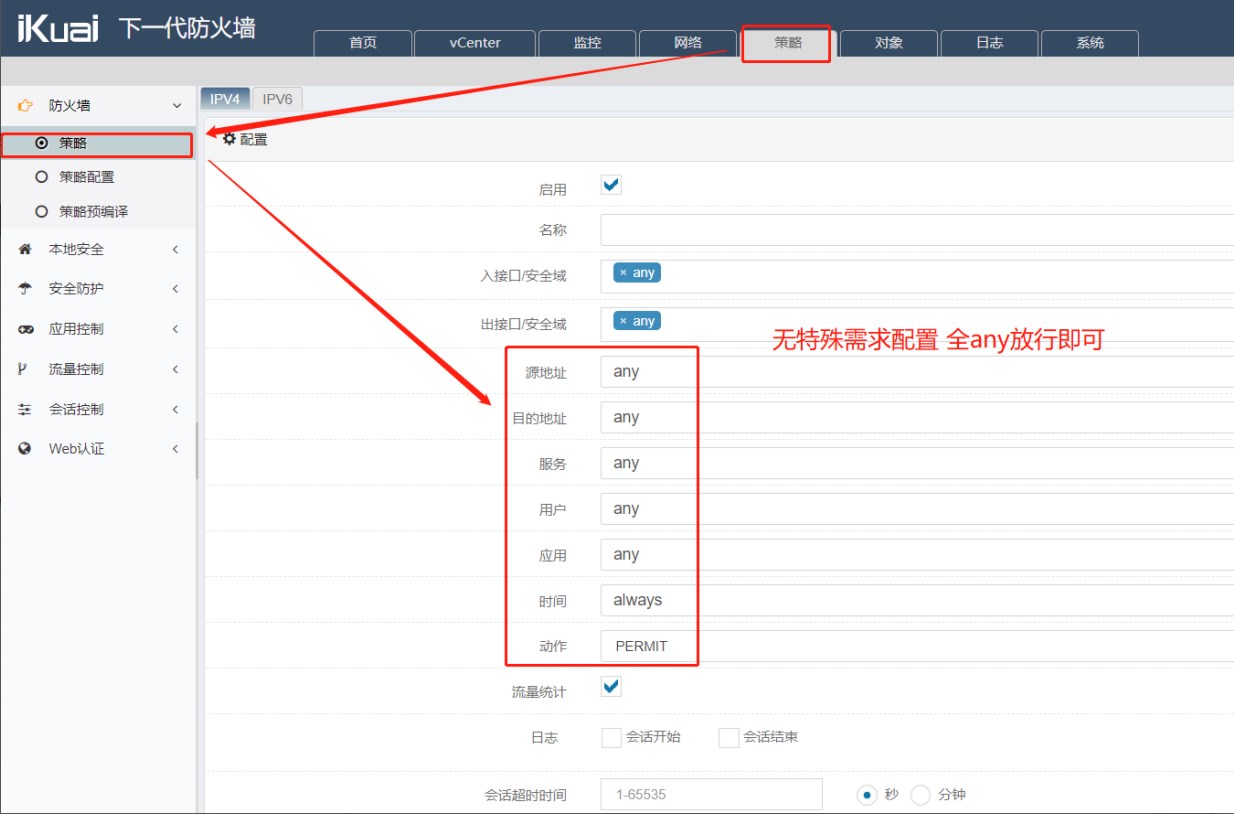

在策略--防火墻--策略，啟用策略，放行所有配置。
?

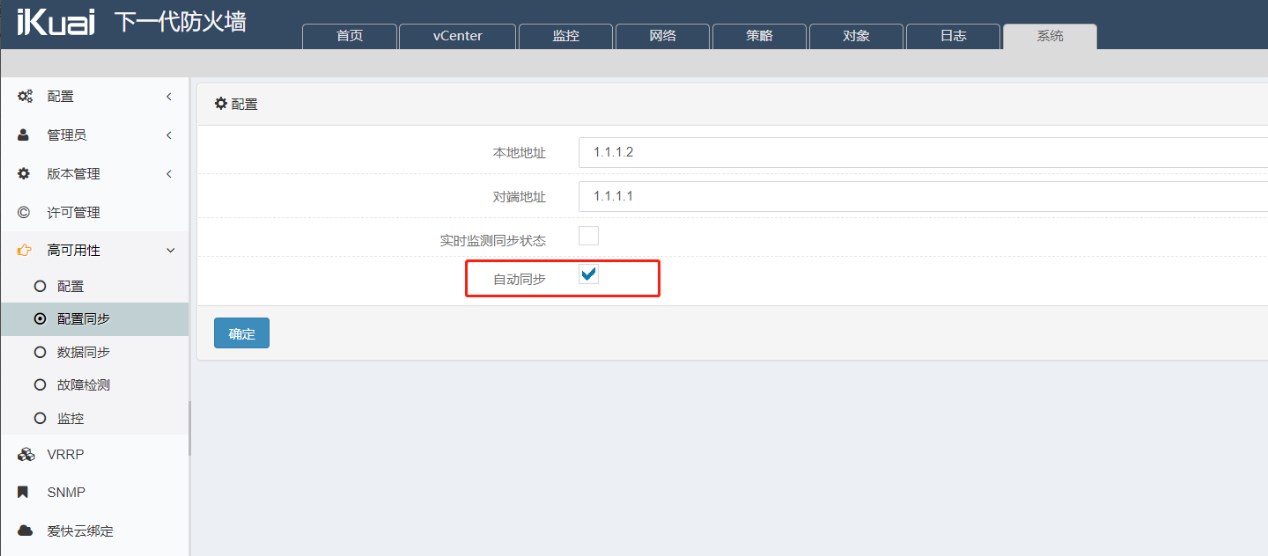

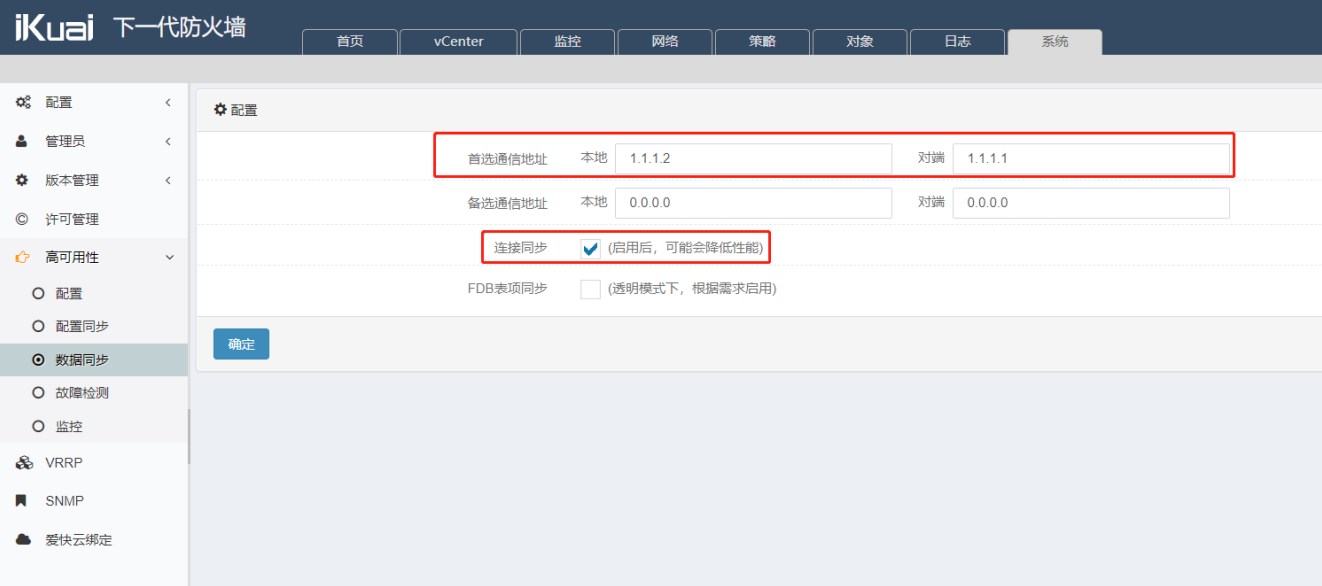

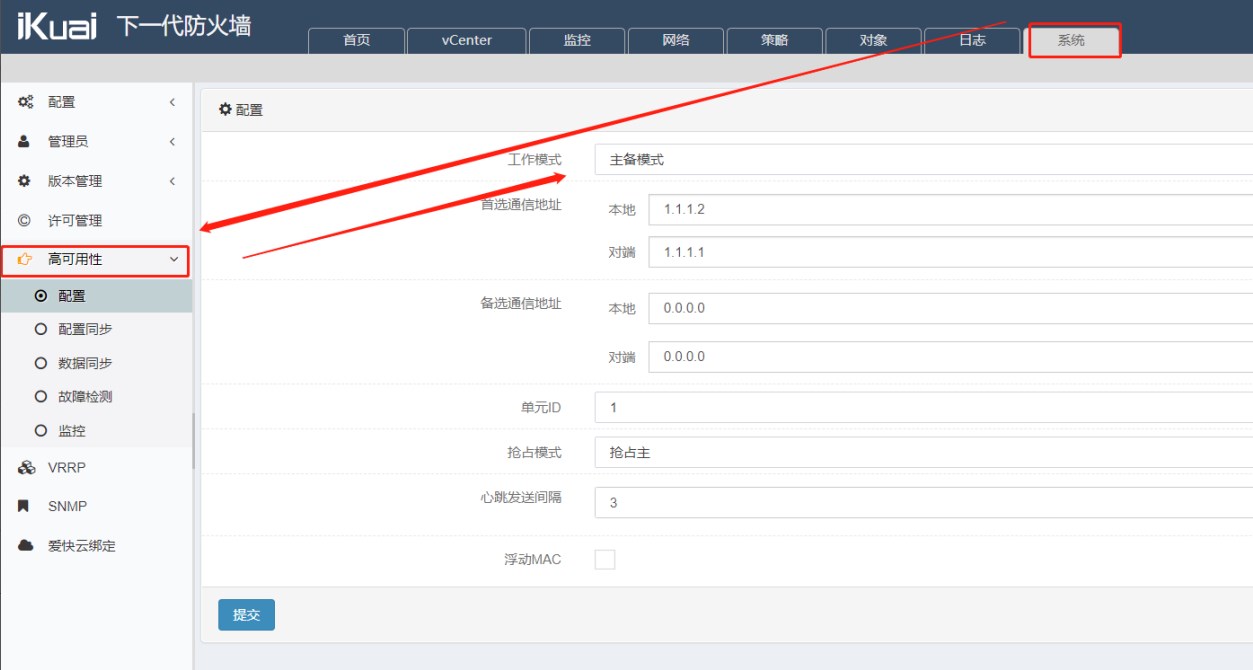

配置防火墻雙機熱備
?
創建對應主備機的雙機熱備接口時填寫的實際物理IP地址作為通信地址即可 確保網段非沖突網段且同段HA地址能夠正常通信即可
?
?

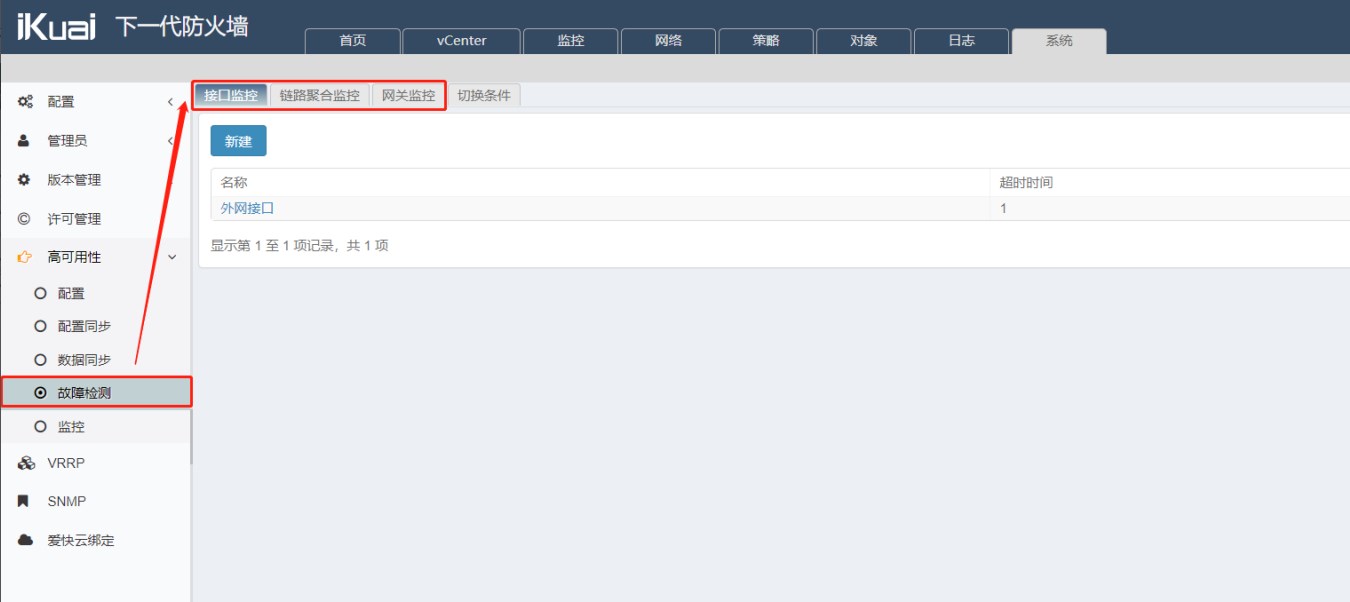

故障檢測的三種配置方式：
?
我們這里選擇的是檢測防火墻外網出口狀態
?
?
?

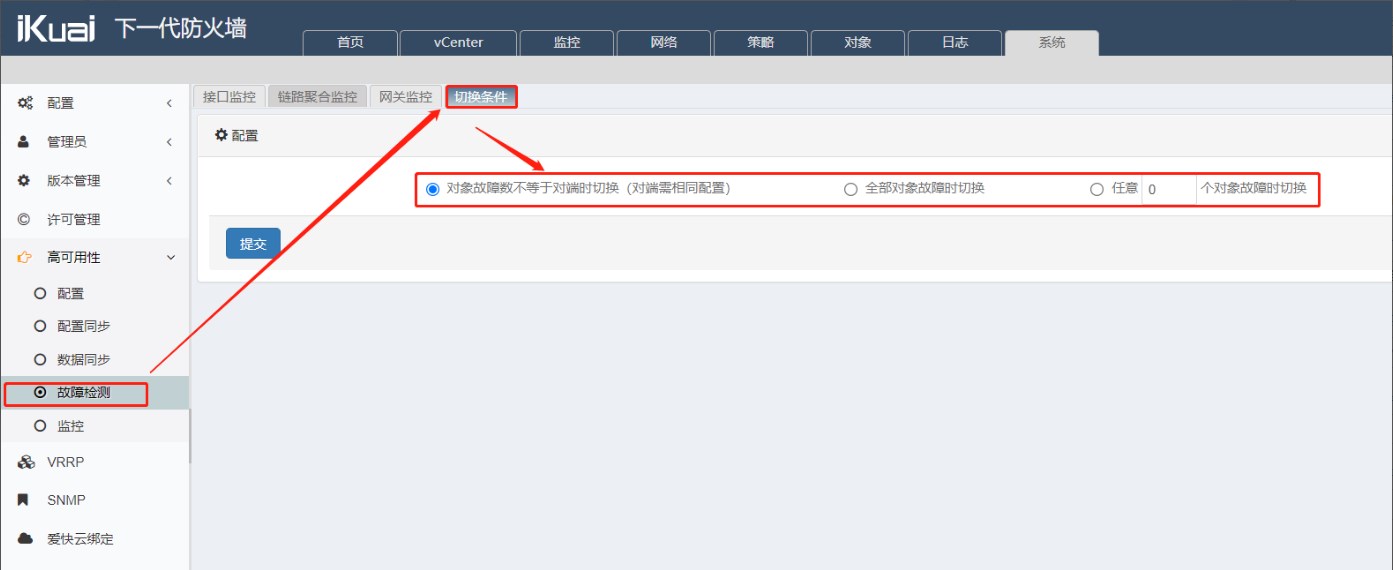

切換條件：
?

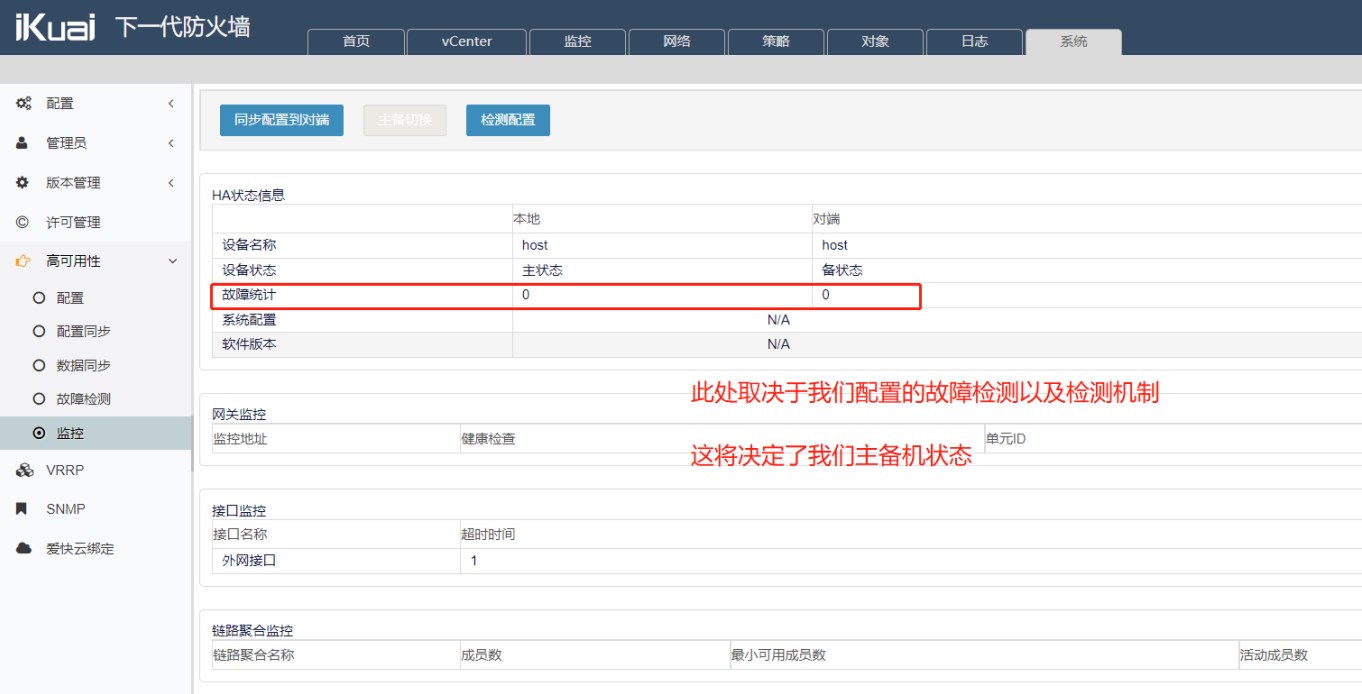

熱備監控頁面：
?
驗證配置效果：
?
