一、名詞解釋
檢測并顯示路由的運行狀態，整體頁面的刷新時間為5s。
?
二、如何使用
1.整體介紹
?
如上圖所示，為路由器系統概況整體展示圖。展示數據編號及詳解如下
?1：當前路由器版本號。
?2：展示應用綁定、愛快云的綁定狀態、版本升級提醒、官方推送的消息通知提醒以及管理員登錄相關信息。
?3：展示路由器當前CPU溫度、CPU占用、內存占用、上下行速率信息。
注：路由器正常工作情況下，區間溫度為40-70度（指一般具備散熱條件環境）
略高，如70+ 或者到達80 問題都不大，有可能硬件散熱等獨立問題，可能使用無問題
部分硬件主板設置溫度保護為105度，到達此溫度會自動死機，等溫度降低后可啟動 （可能此保護溫度不同廠家不同）
?4：路由器配置頁面導航欄。
?5：系統概況詳細信息。
?

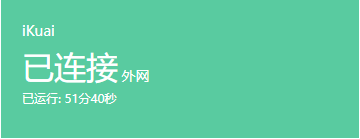

2.路由狀態
?當前路由器運行狀態以及外網的連接狀態。
?
?
3.?速率狀態
??當前路由器上下行速率。
?
?

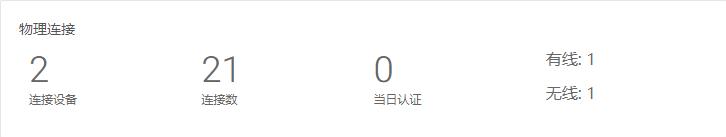

4.連接狀態
?當前連接設備，連接數，當日認證，有線及無線的連接終端。
?
點擊“連接設備”會跳轉到終端監控中，
點擊“連接數”會跳轉到線路監控中，
點擊“當日認證”會跳轉到賬號在線用戶中，
點擊“有線/無線”會跳轉到終端監控中。
注意事項：
連接設備，調用是終端監控中2分鐘有流量的終端數統計。
當日認證，顯示的是web認證的人數
?

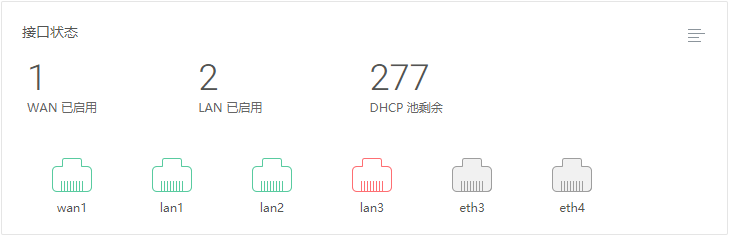

5.接口狀態
當前wan口和lan口的鏈接狀態、DHCP池剩余。
?
?
點擊上圖右上角詳情會跳轉到內外網設置。
注意事項：?紅色表示未連接或已斷開，綠色代表已連接。
?

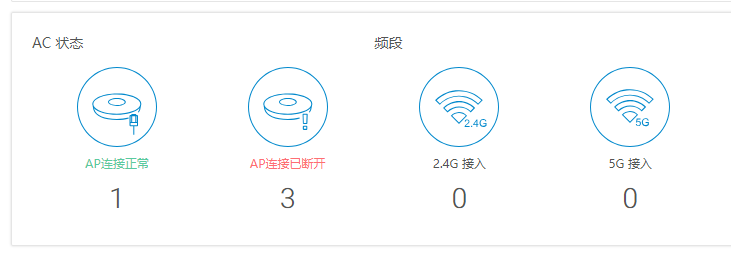

6.AC狀態
展示AC的狀態以及2.4g/5g頻段接入狀態。
點擊AC狀態下AP連接正常或連接已斷開圖標即可跳轉到“AP列表”，點擊頻段2.4g/5g接入即可跳轉到“無線終端列表”。
注意事項：頻段處2.4G接入/5G接入，調用是終端監控中2分鐘有流量的終端數統計。
?

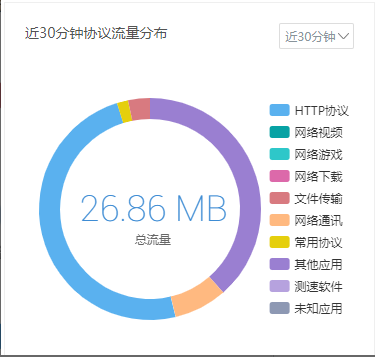

7.近三十分鐘協議流量分布
?顯示當前刷新點之前30分鐘內各個協議的占用情況餅狀圖，可以選擇查看近1天或近1小時各個協議占用情況。
?
?

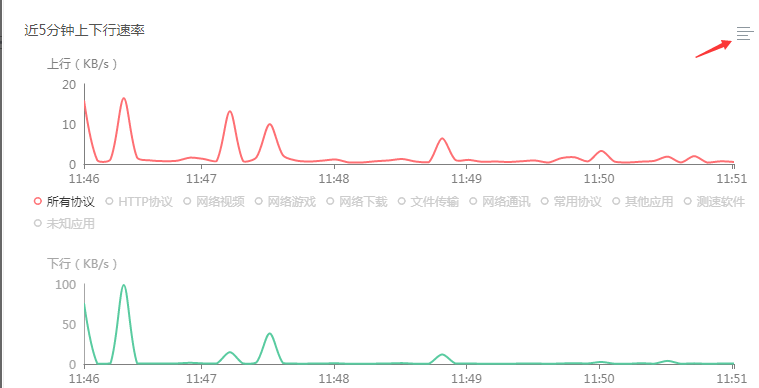

8.近五分鐘上下行速率
展示近五分鐘內網客戶端的上下行速率使用情況，默認選中所有協議。
?
點擊上圖右上角詳情會跳轉到協議監控中。
?
?
?
?
