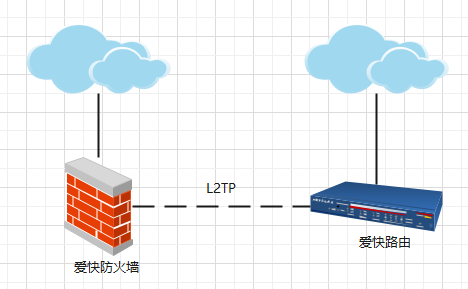

網絡拓撲:
?
網絡拓撲說明與實現目的：
防火墻與路由進行L2TP vpn搭建，實現兩端內網用戶內網互訪。
?
下面以愛快防火墻對接愛快路由為例講解：
網絡--接口--物理接口，點擊外網線接入接口。
?
在接入控制處勾選“L2TP”。
?
用戶組創建：
圖1：

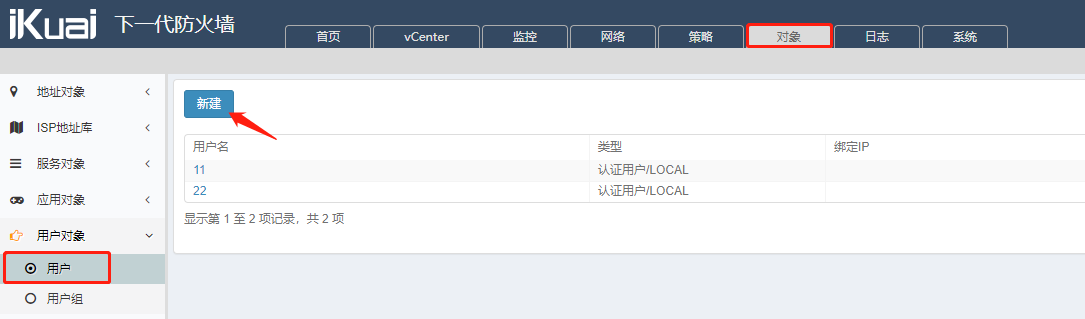

在對象--用戶對象--用戶中新建撥號用戶。
?
圖2：
點擊新建后進入用戶設置頁面。設置啟用用戶名密碼，
【類型】：選擇認證用戶。
【認證用戶】：選擇LOCAL。
?
圖3：
新建用戶組。
?
?
圖4：
創建名稱。
【類型】:選擇firewall。
【組類別】:選擇本地組。
【用戶成員】:選擇在用戶菜單中所創建的用戶。
?

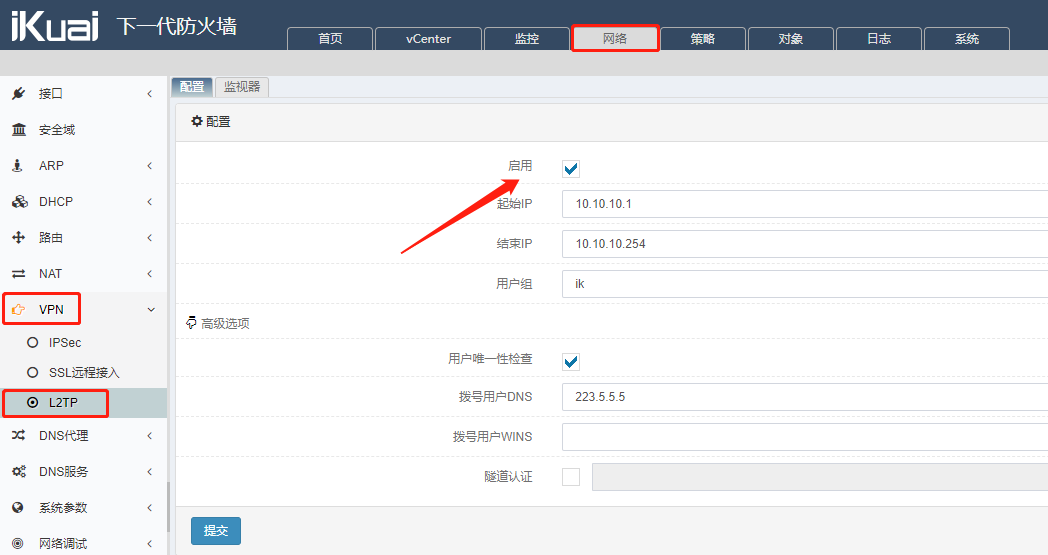

網絡--VPN--L2TP，啟用L2TP。
【起始IP】：設置vpn起始分配IP網段。
【結束IP】：設置vpn結束分配IP網段。
【用戶組】：選擇此vpn可以給哪個用戶組使用。
【用戶唯一性檢查】：勾選此選項后，不允許多個用戶通過同一個賬號登錄vpn。
【撥號用戶DNS】：設置撥號用戶所使用dns，方便用戶vpn線路解析。
?
愛快路由設置:

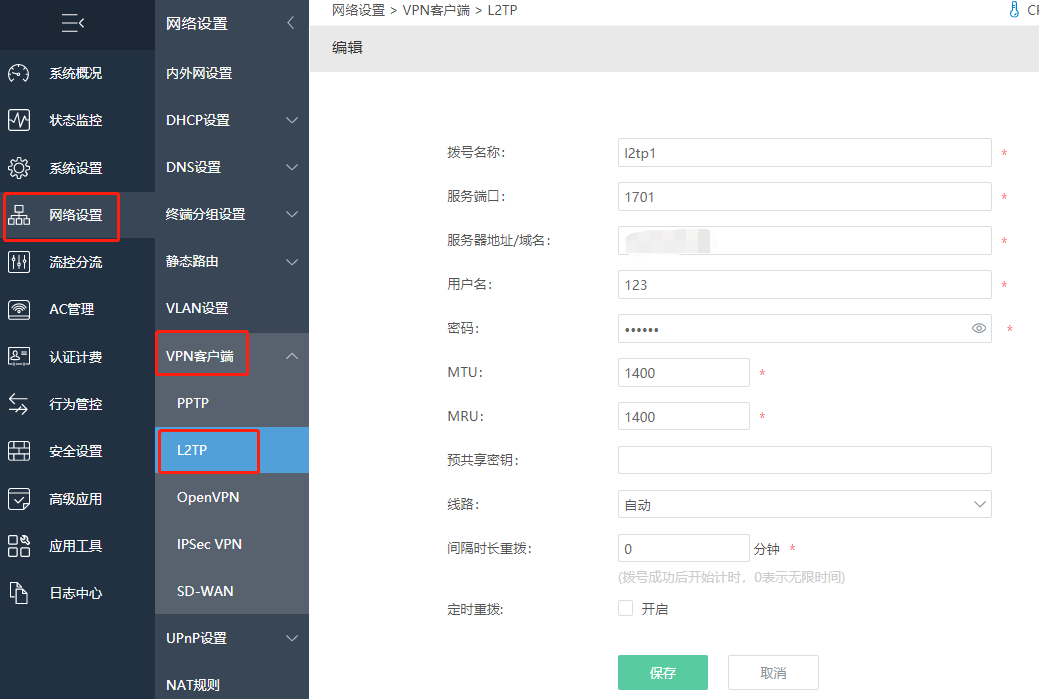

在網絡設置--vpn客戶端--L2TP中添加撥號賬號進行撥號。
【撥號名稱】：根據需求填寫。
【服務端口】：默認為1701。
【服務器地址/域名】：填寫防火墻外網IP地址。
【用戶名、密碼】：填寫在防火墻中設置的用戶名密碼。
其他選項默認即可。
?

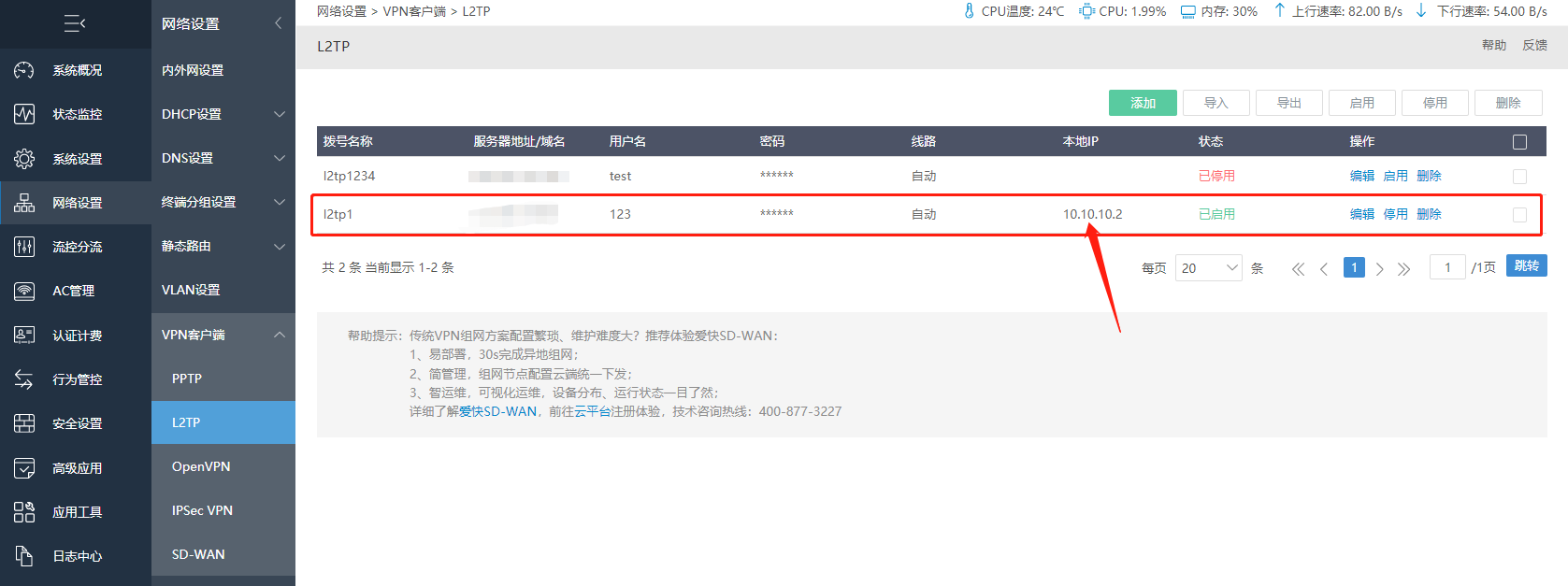

撥號完成后會顯示本地IP地址，即代表撥號成功。
?

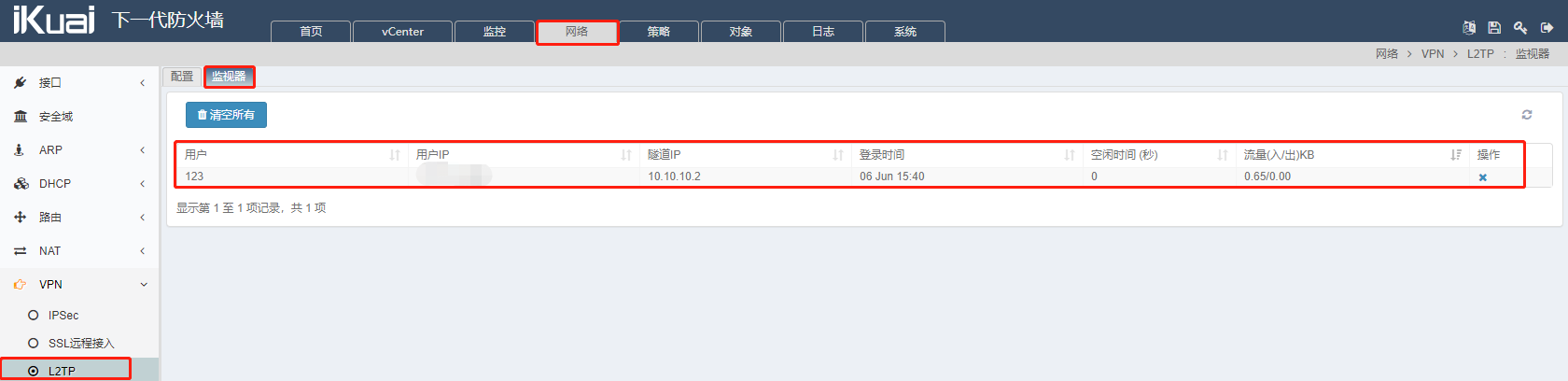

在防火墻L2TP監視器處也能看到撥號成功的信息。
?
設置靜態路由
【IP地址/掩碼】：設置目的IP地址及掩碼。
【下一跳/出接口】：填寫路由VPN撥號成功獲取到的IP地址。
?

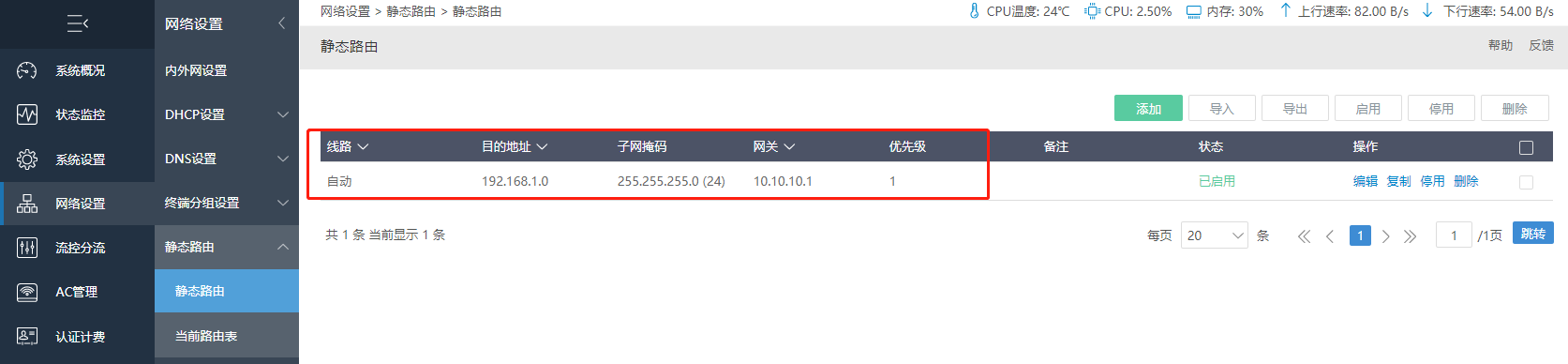

路由靜態路由設置：
【目的地址】：填寫防火墻內網接口網段。
【網關】：填寫vpn網段網關地址，默認起始IP地址為vpn網段網關地址。
?
連通性測試：

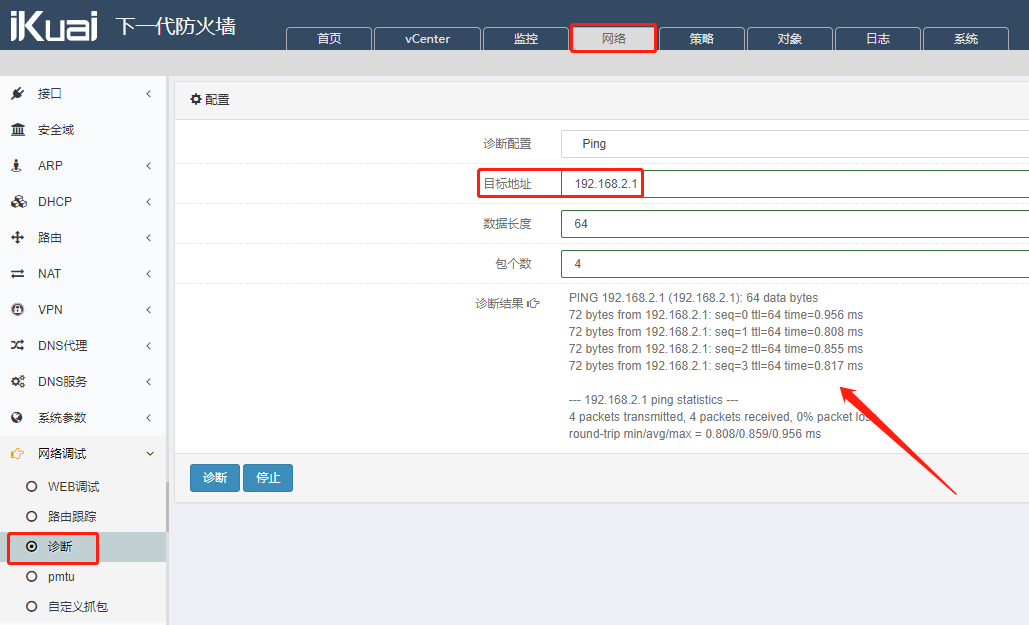

兩端設備互ping對端網關地址能正常ping通代表vpn連接成功。
?
?
?
