網絡拓撲：
?
網絡拓撲說明：
網絡連接路由，路由連接S7028MT交換機連接AP，交換機上開啟DHCP、創建VLAN10。
?
實現目的：
實現AP跨三層后被路由管理。
?
交換機配置：

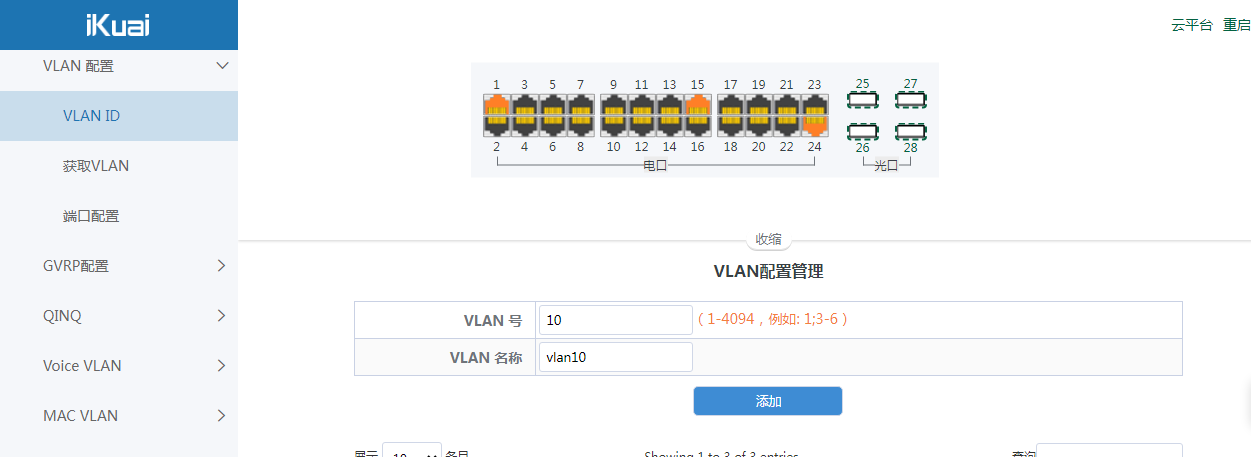

交換機配置VLANID10。
?

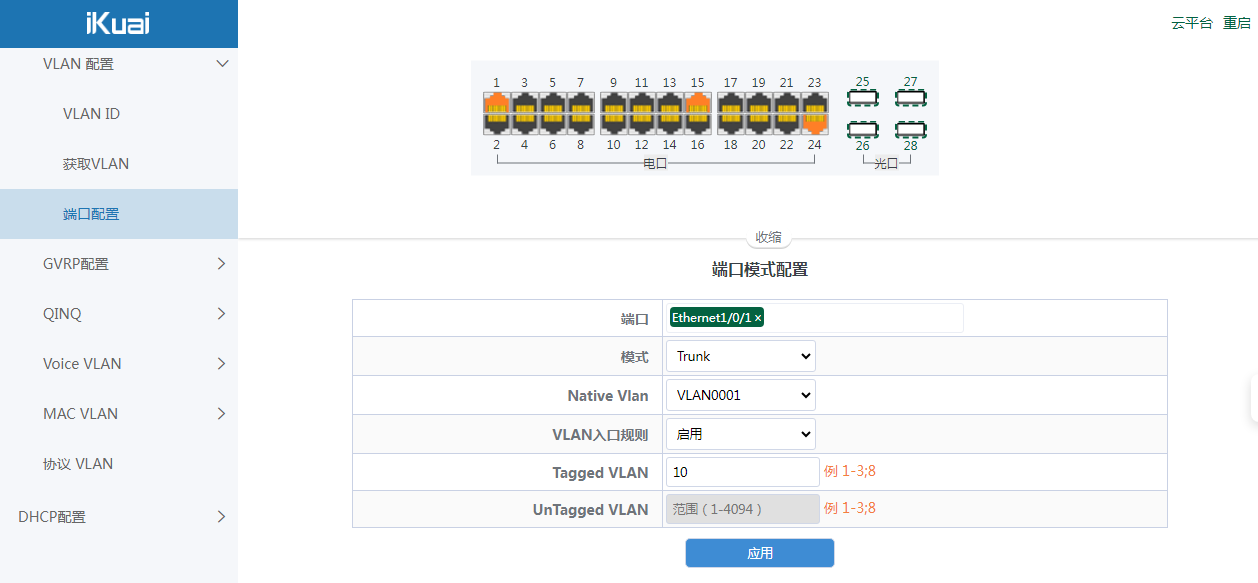

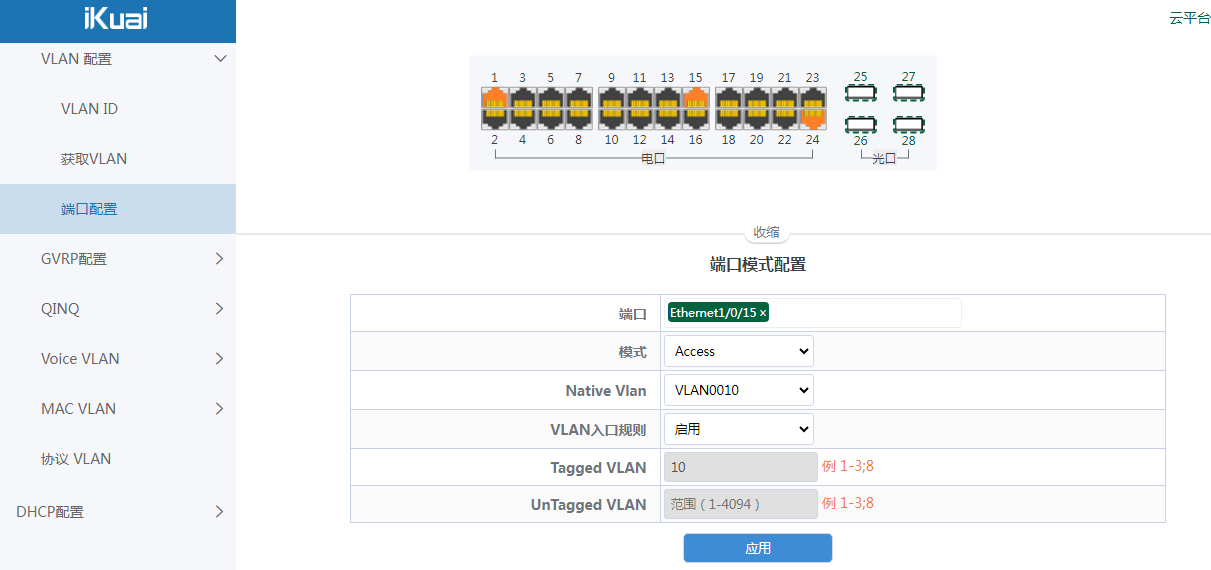

在端口配置中，配置交換機連接路由的端口為trunk口，native VLAN選擇VLAN1，tagged VLAN填寫VLAN10。
?
路由連接AP接口設置為access口，native VLAN選擇VLAN10。
?
在IP地址配置--IPv4地址配置，選擇對應VLAN10接口配置VLAN10地址。
?

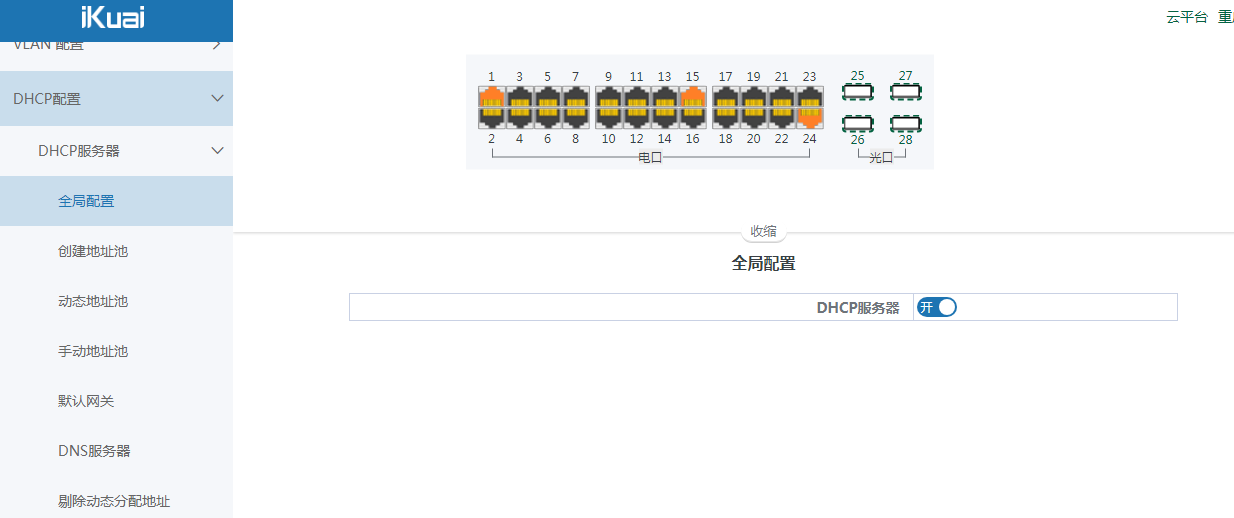

在DHCP配置--DHCP服務器--全局配置中，開啟DHCP服務器。
?

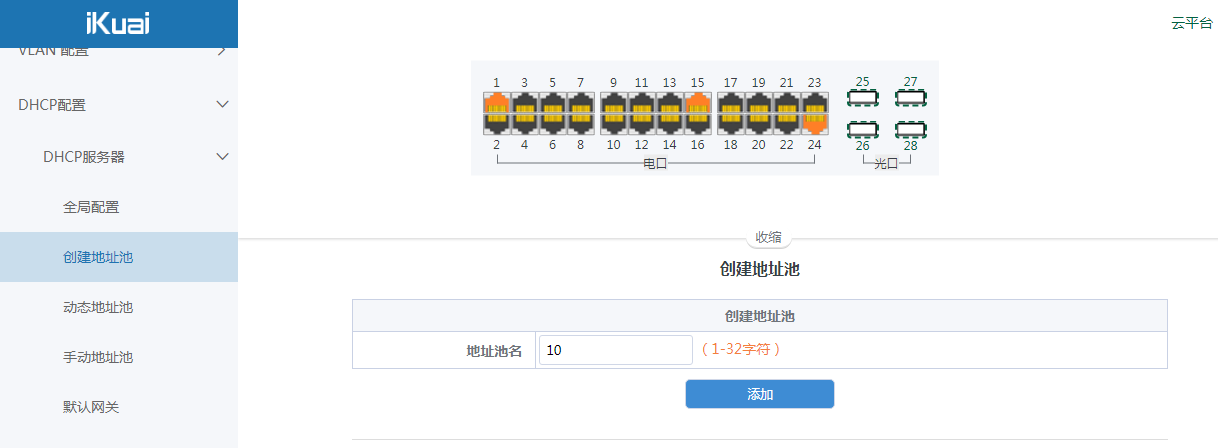

創建地址池名稱。
?

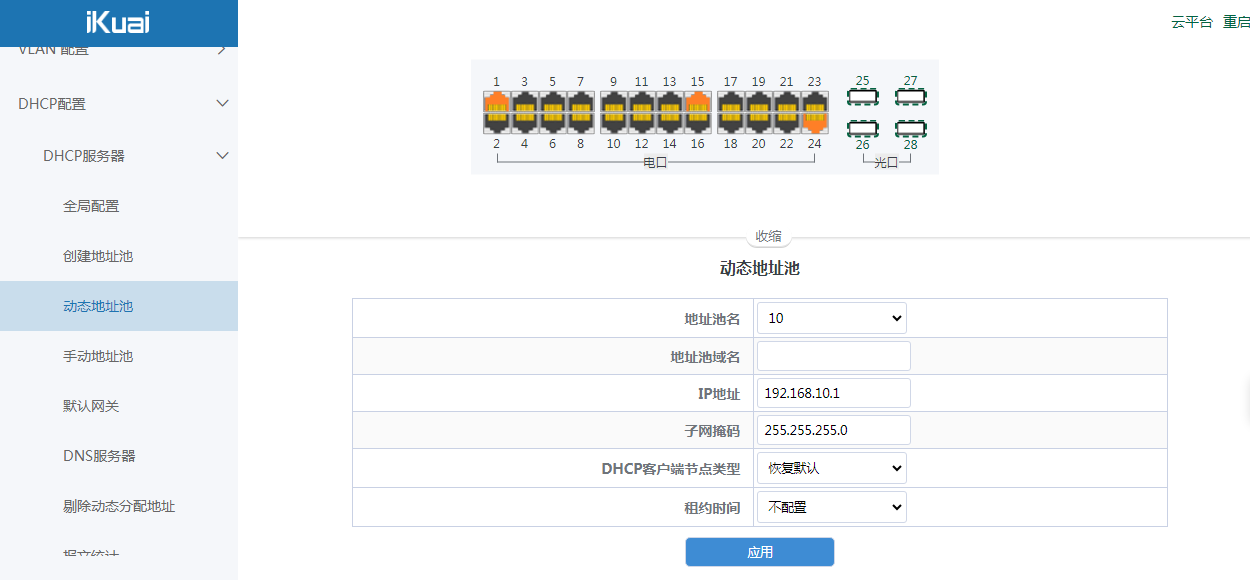

在動態地址池中，選擇對應地址池名，配置DHCP地址池。
?

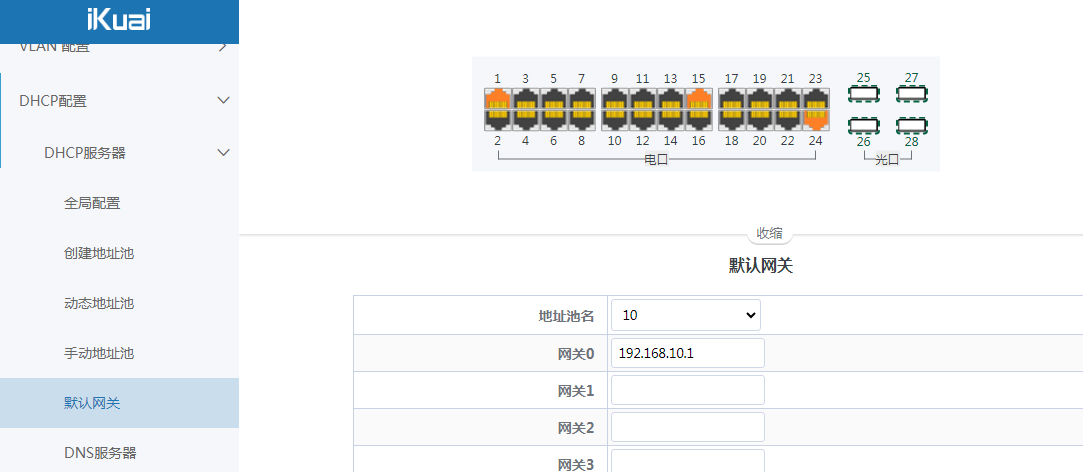

配置默認網關，選擇地址池名，配置網關地址。
?

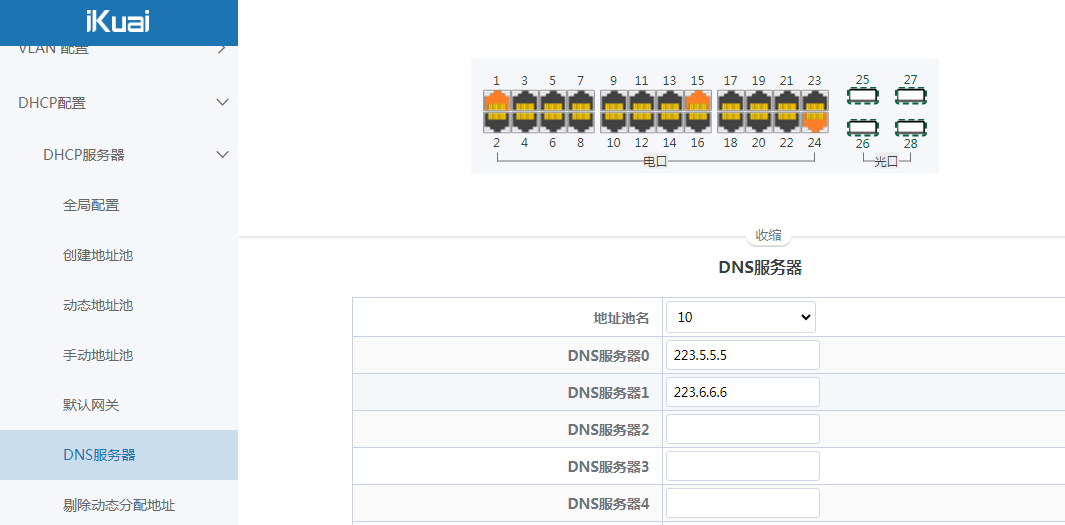

DNS服務器，選擇地址池名，設置能正確解析網頁的DNS。
?

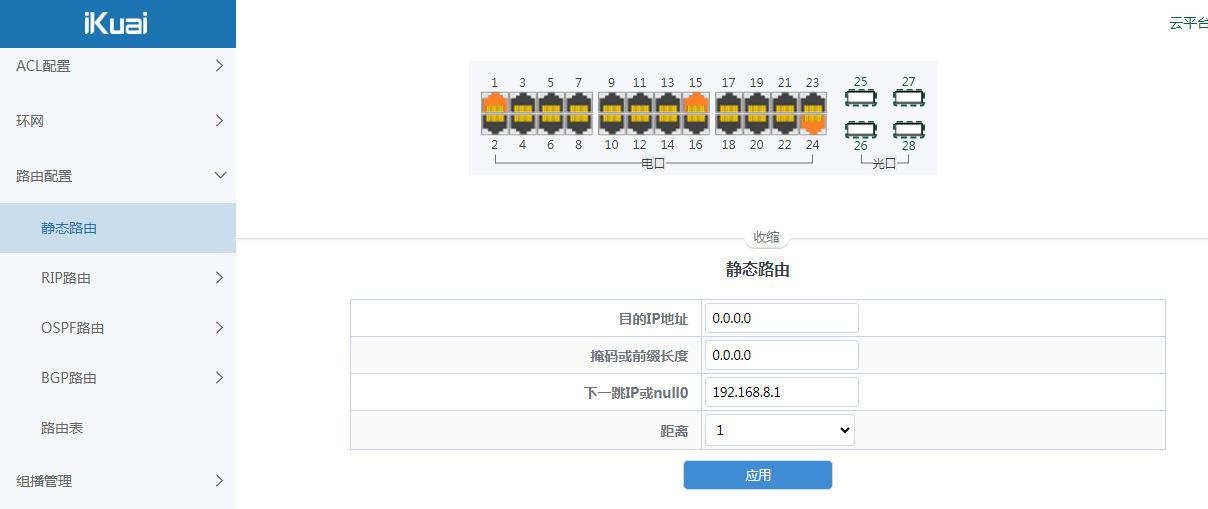

設置靜態路由，目的地址和掩碼填寫0.0.0.0，下一條網關填寫路由LAN口地址。
?

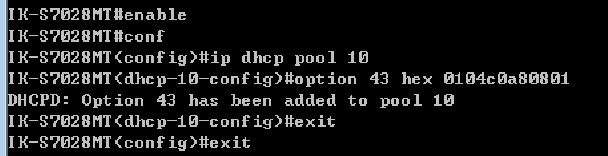

進入命令行，配置option 43，交換機進入特權模式，按照下圖中命令進入pool 10，添加option43，Option 43 hex 是固定的無需進行修改，后面的01 04分別代表ac與后面字段數可以不進行修改，c0a80801則是路由LAN口地址轉換為16進制所得，c0為192??a8為168??08?為8，01為1，可以通過計算器算得。
?
路由配置：

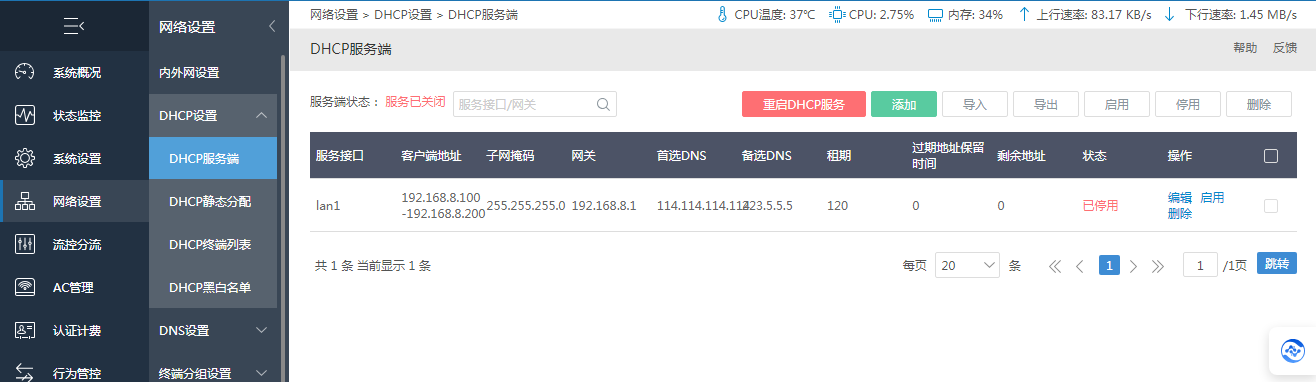

路由關閉DHCP，由三層交換機下發DHCP。
?
配置靜態路由。
目的地址填寫交換機配置的VLAN網段，網關填寫交換機接口IP。
?

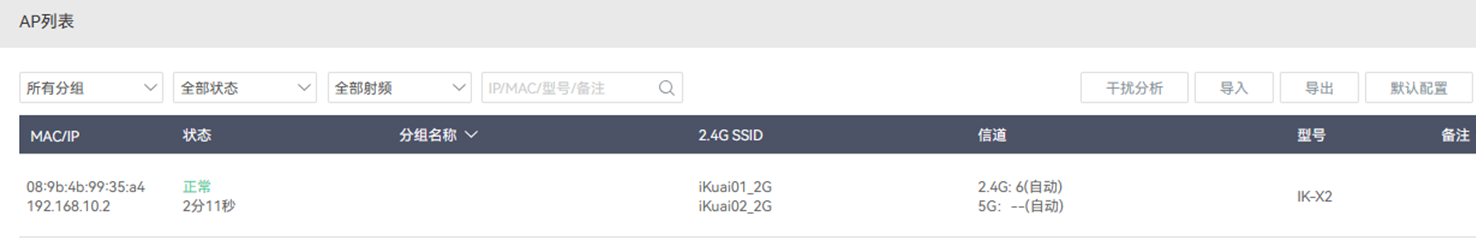

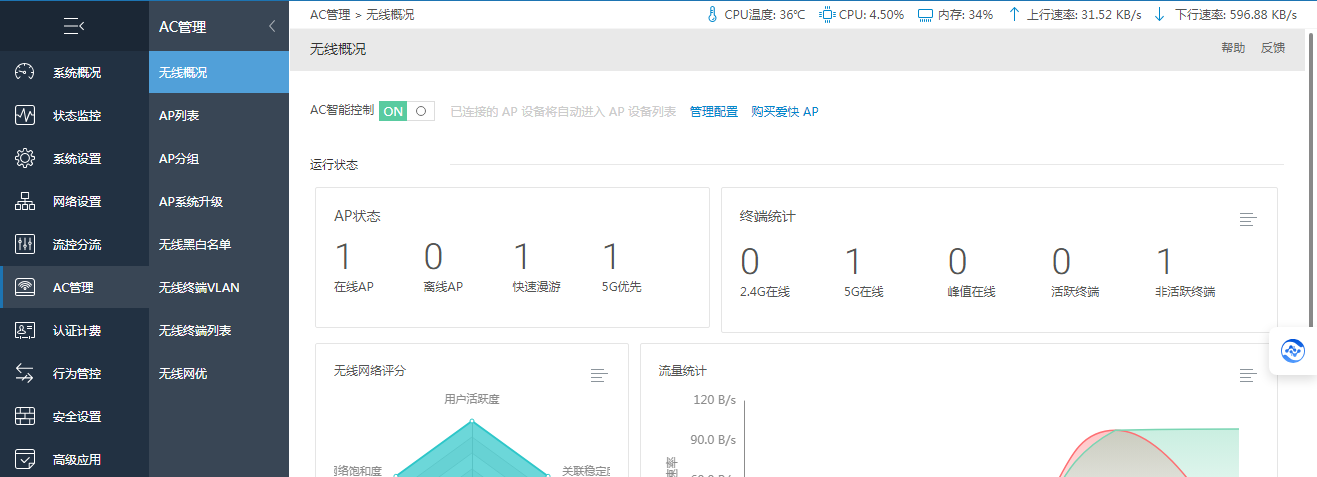

配置完成后，在AC管理--無線概況開啟AC智能控制，等待3-5分鐘AP即可上線。
?
?
?
