本文檔旨在為愛快用戶提供云管交換機操作的一般信息。
當前文檔僅適用于固件版本在 3.3.5 及以上的 x86 平臺設備路由，可管理的交換機型號：
IK-7028，IK-7052，IK-7110，IK-7120，IK-7128。
1.?交換機上云
?
云管交換添加支持 SNMPv2c 和 SNMPv3 版本，需交換機開啟 SNMP 相關服務，以下為
J7128 上云示例;

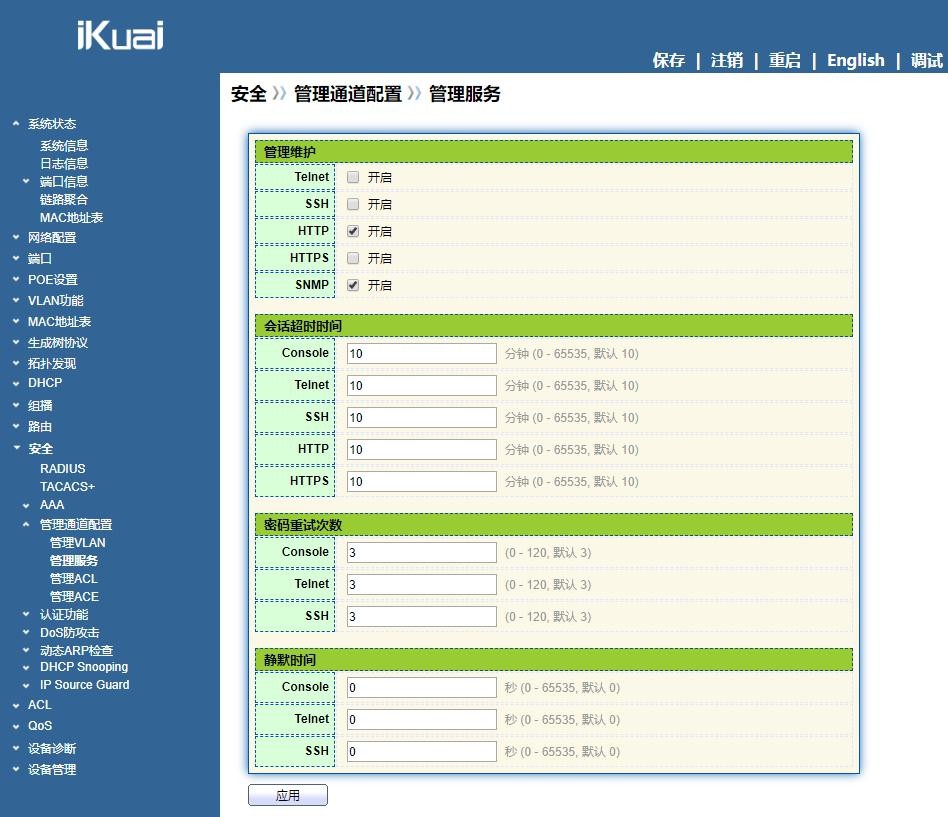

開啟SNMP服務
進入交換機WEB 管理界面后，選擇【安全】-【管理通道配置】-【管理服務】，開啟 SNMP
服務并應用；

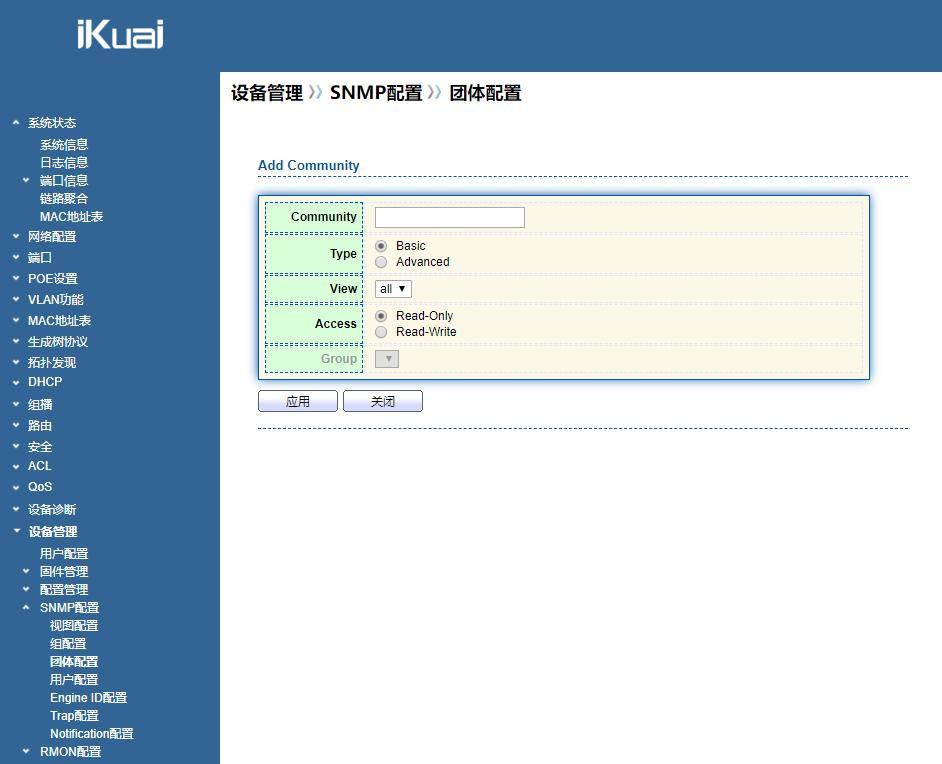

設置SNMP團體字
選擇【設備管理】-【SNMP配置】-【團體配置】，進入SNMP?團體字設置頁面；
選擇【添加】/【修改】按鈕進入 SNMP?團體字設置頁面，根據需求自行設置
界面含義如下表
|
配置項 |
說明 |
|
Community |
團體名 |
|
Group |
組名 |
|
View |
視圖名 |
|
Access |
SNMPv2 版本讀寫權限，可配置“只讀”或“讀寫”； |

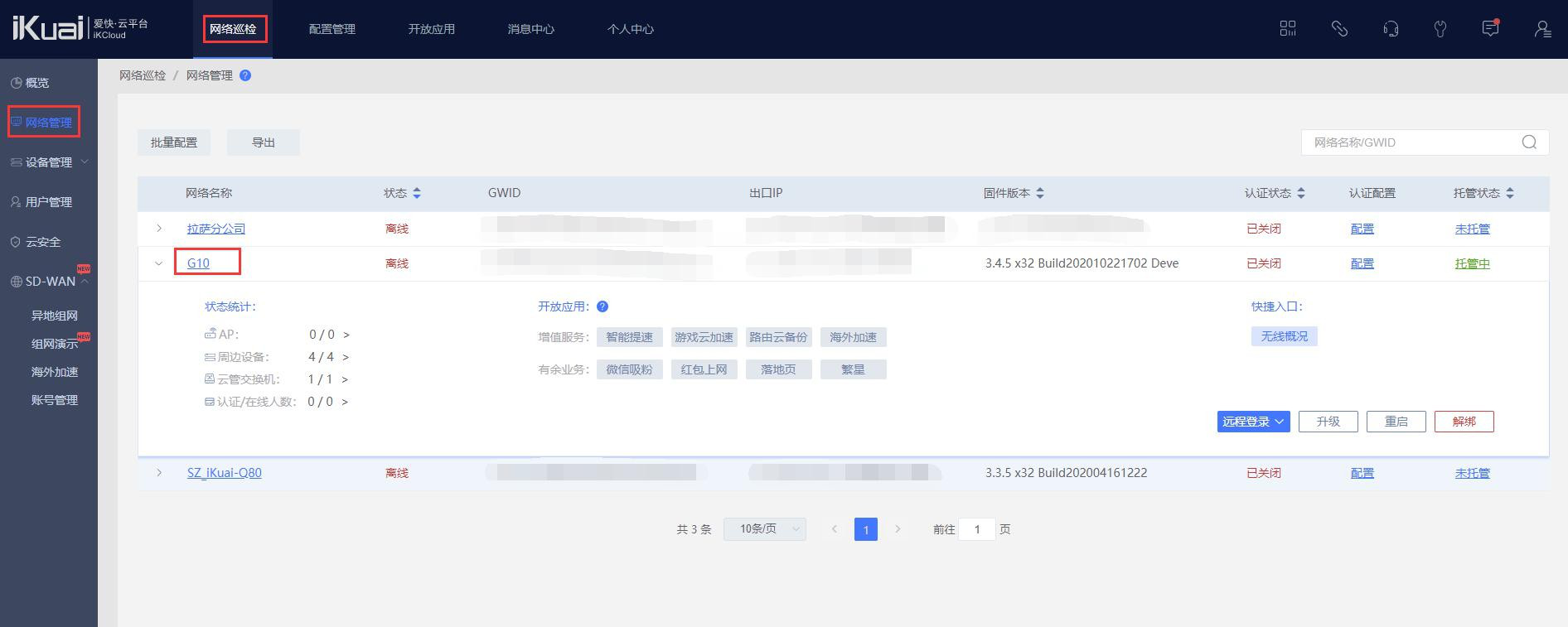

登錄云平臺管理頁面，選擇【網絡巡檢】-【網絡管理】，找到需要添加運管交換機的網絡，點擊進入到交換機的所在網絡監控頁面

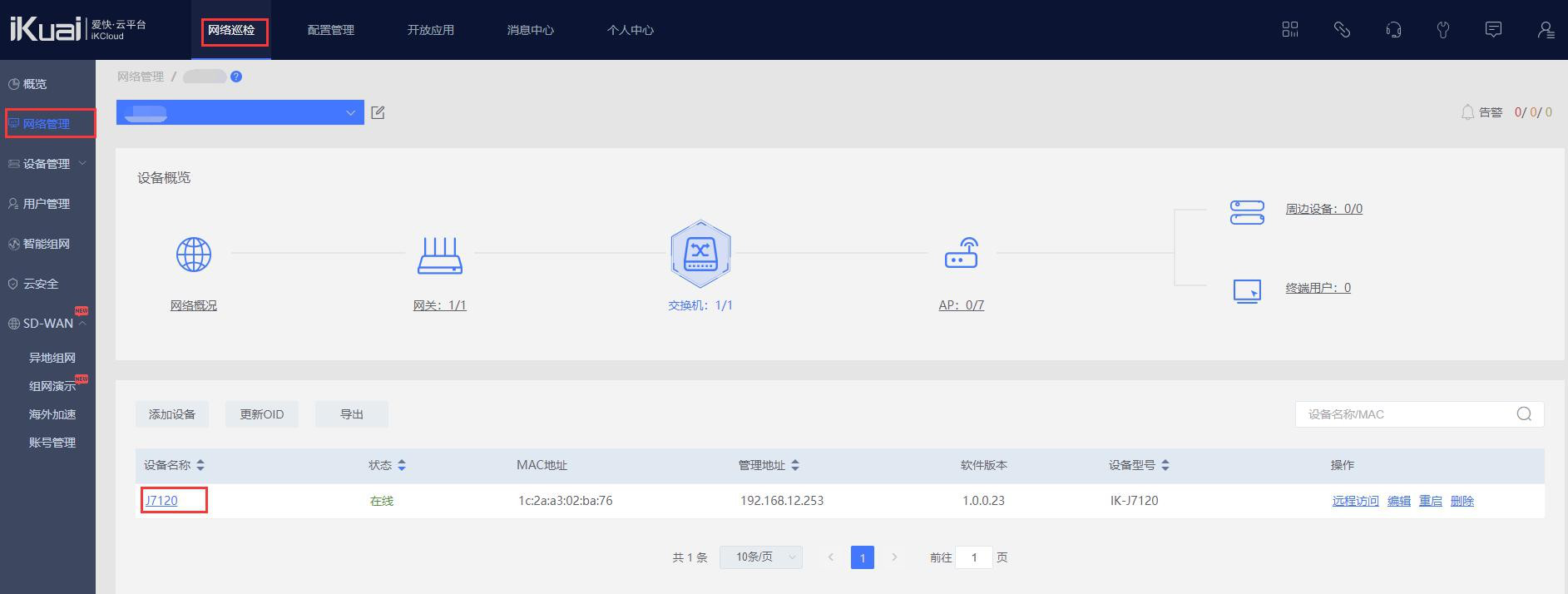

選擇【交換機】，進入交換機管理頁面

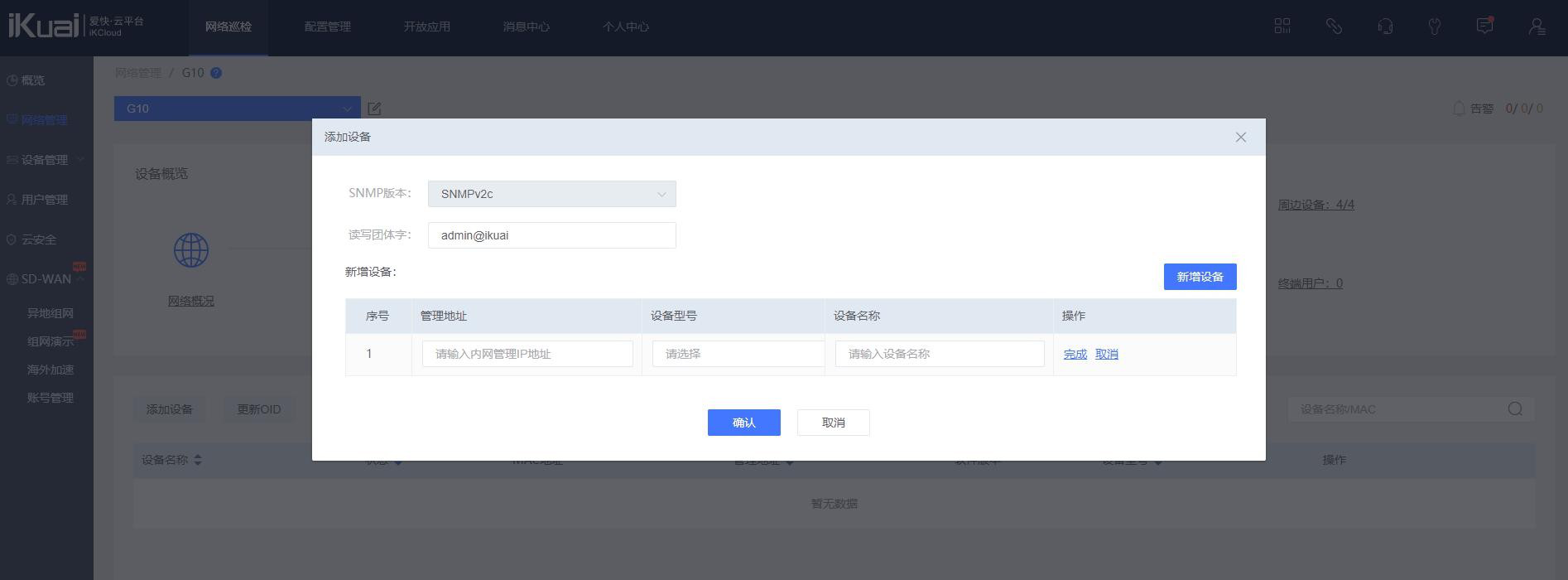

選擇【添加設備】，進入交換機添加界面
界面含義如下表
|
配置項 |
說明 |
|
管理地址 |
當前添加交換機的內網管理 IP |
|
設備型號 |
當前添加交換機的型號 |
|
設備名稱 |
當前添加交換機的名稱備注 |
2.交換機詳情
?
界面含義如下表
?
|
配置項 |
說明 |
|
添加設備 |
在當前路由下添加新的可管理交換機 |
|
更新OID |
更新當前路由下交換機 SNMP 的OID 節點 |
|
導出 |
導出當前路由下所有交換機信息 |
|
設備名稱 |
當前交換機的設備名稱，點擊可訪問交換機的詳情頁面（最多可輸入 64 個字符，且支持中文） |
|
遠程訪問 |
訪問當前交換機的WEB 或者CLI 頁面 |
|
編輯 |
設置當前交換機的管理地址、SNMP 版本、備注等信息 |
|
重啟 |
重啟當前交換機 |
|
刪除 |
在當前路由下刪除已添加的管理型交換機，刪除后不再可云管理 |
?
設備信息：顯示當前交換機的概覽信息和硬件信息情況（MAC地址、CPU使用率、內存使用率、運行時間等），設備信息板塊修改設備名稱（最多可輸入 64?個字符， 且支持中文）。

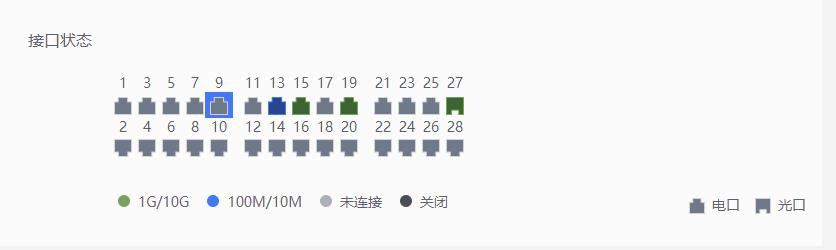

面板接口狀態：顯示當前交換機的接口狀態及使用情況，如接口的光電屬性、連接狀態、協商速率

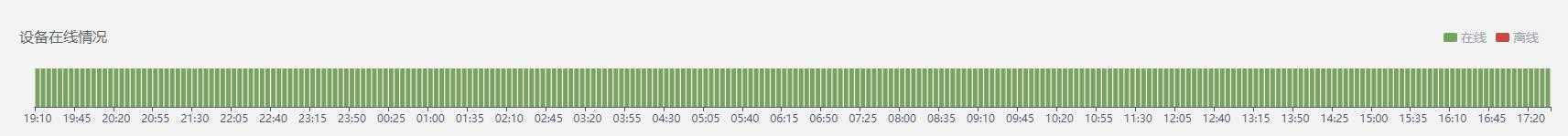

設備在線狀態：顯示交換機與管理網關的互聯信息，最高可保留 24小時內交換機的在線狀態

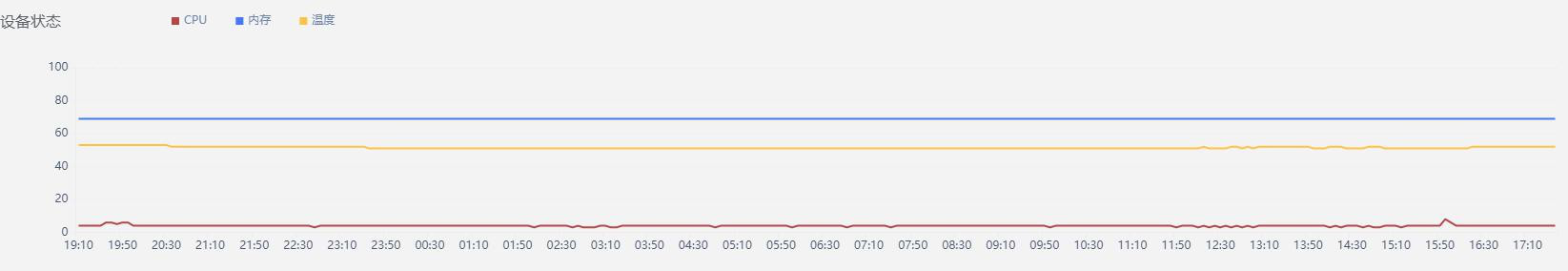

設備狀態：顯示當前交換機的硬件歷史信息，最高可保存 24小時
端口列表：顯示當前交換機的接口詳細信息，如接口的啟用狀態、協商速率、雙工模式、POE?功率、端口模式等

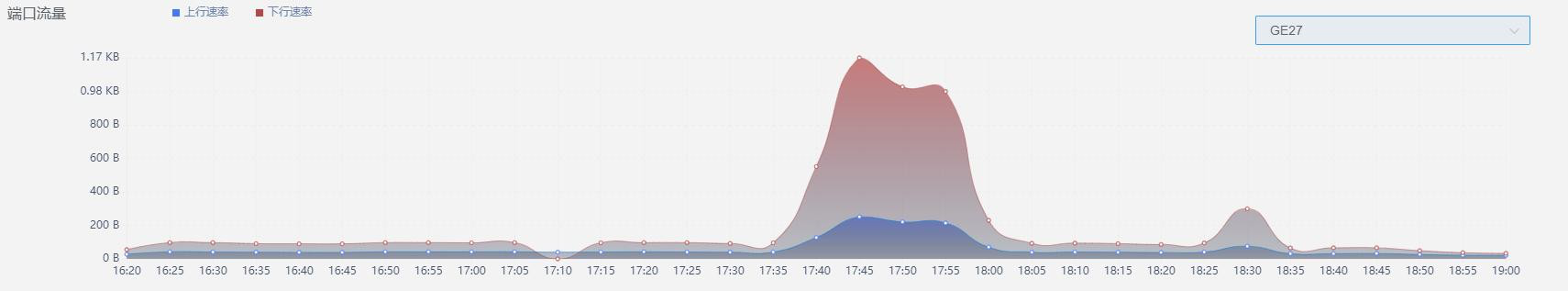

端口流量：顯示當前交換機所有接口的 24小時內的 5min?流量信息

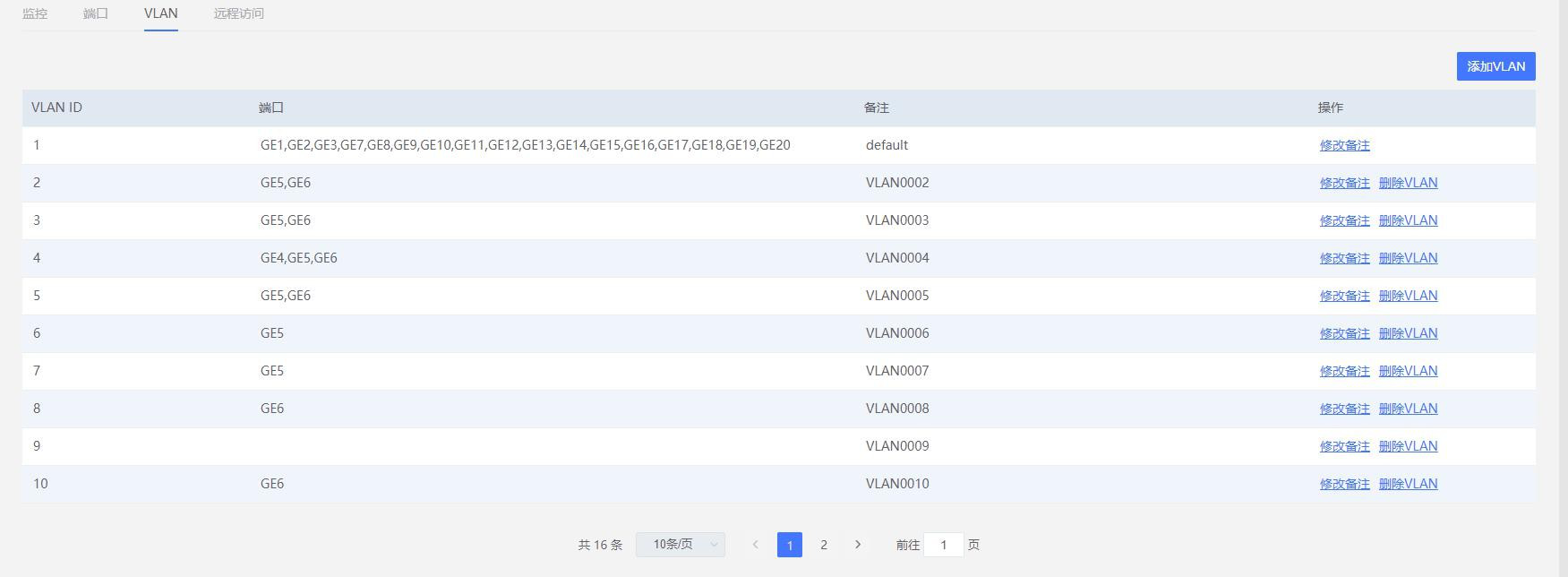

VLAN詳情：顯示當前交換機已經創建的 VLAN和VLAN?備注信息

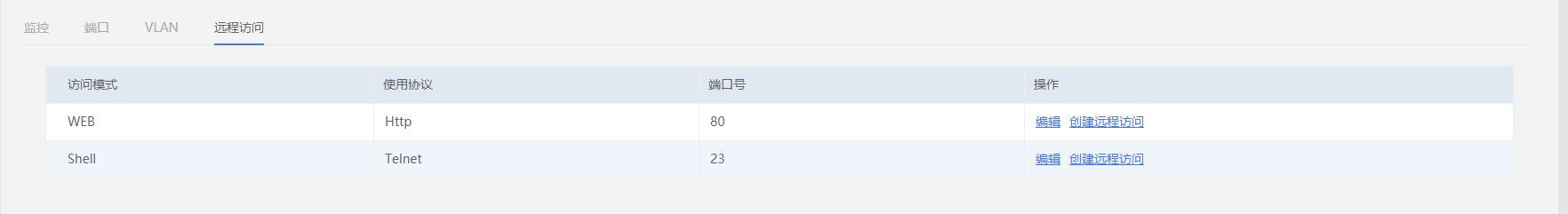

遠程訪問：顯示當前交換機 WEB和SHELL?兩種訪問所使用的協議和端口號
?
界面含義如下表
?
|
配置項 |
說明 |
|
端口開關 |
端口開啟和關閉選項，用戶可以根據需要開關端口 |
|
雙工模式 |
端口雙工模式配置，可配置：自協商、全雙工、半雙工 |
|
協商速率 |
端口的速率協商配置，可配置：自協商、10M、100M、1000M |
|
端口模式 |
端口的模式配置，可配置：Acess、Trunk、Hybrid、tunnel（QinQ） |
|
POE 供電 |
端口的POE 供電情況，用戶可以根據需要開關端口的 POE 供電 |
|
POE 看門狗 |
端口的POE 看門狗功能，用戶可以根據需要開啟和關閉 |
|
端口隔離 |
端口的隔離功能，可以通過端口隔離功能來實現端口與端口之間的報 文隔離，用戶可以根據需要開啟和關閉 |
?

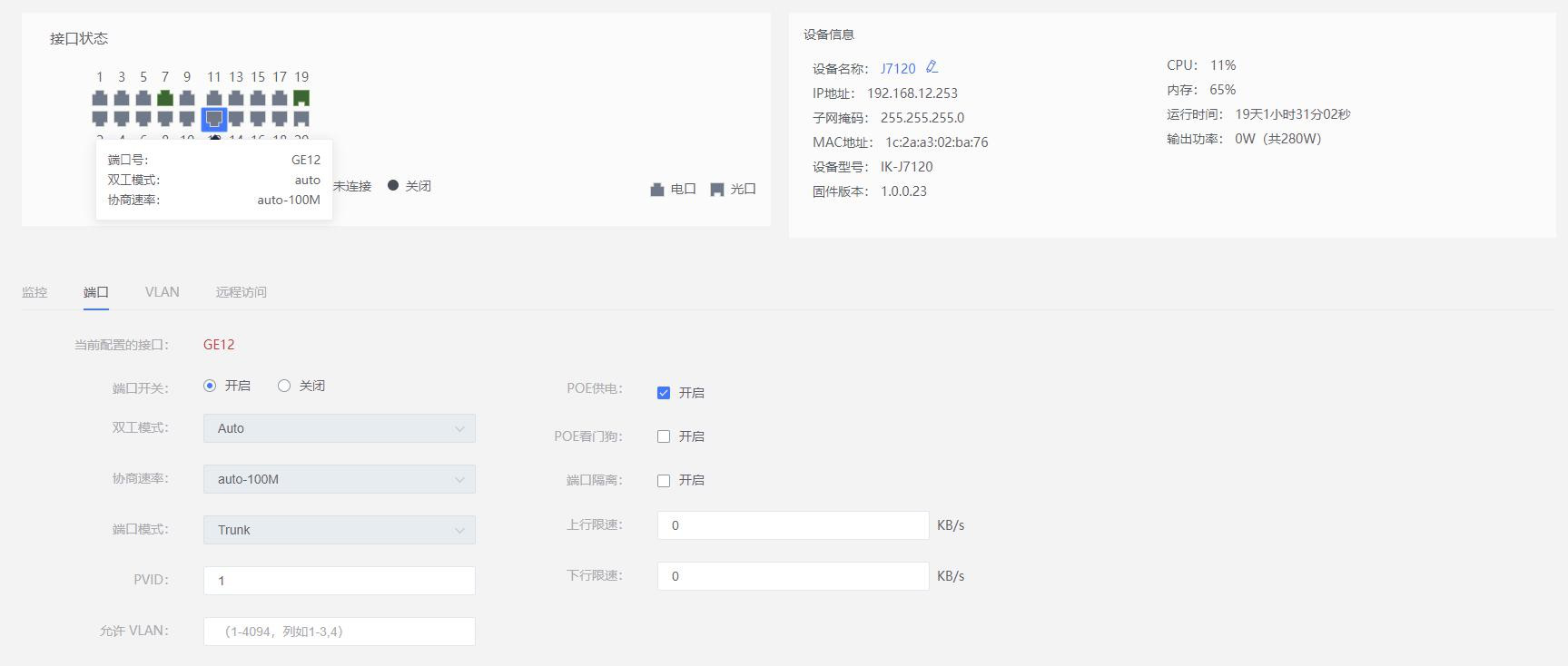

界面含義如下表
?
|
配置項 |
說明 |
|
端口開關 |
端口開啟和關閉選項，用戶可以根據需要開關端口 |
|
雙工模式 |
端口雙工模式配置，可配置：自協商、全雙工、半雙工 |
|
協商速率 |
端口的速率協商配置，可配置：自協商、10M、100M、1000M |
|
端口模式 |
端口的模式配置，可配置：Acess、Trunk、Hybrid、tunnel（QinQ） |
|
POE 供電 |
端口的POE 供電情況，用戶可以根據需要開關端口的 POE 供電 |
|
POE 看門狗 |
端口的POE 看門狗功能，用戶可以根據需要開啟和關閉 |
|
端口隔離 |
端口的隔離功能，可以通過端口隔離功能來實現端口與端口之間的報 文隔離，用戶可以根據需要開啟和關閉 |
?
|
上行限速 |
端口的上行速率限制，限速范圍在 2-125000 之間，0 表示不限速 |
|
下行限速 |
端口的下行速率限制，限速范圍在 2-125000 之間，0 表示不限速 |
?
?

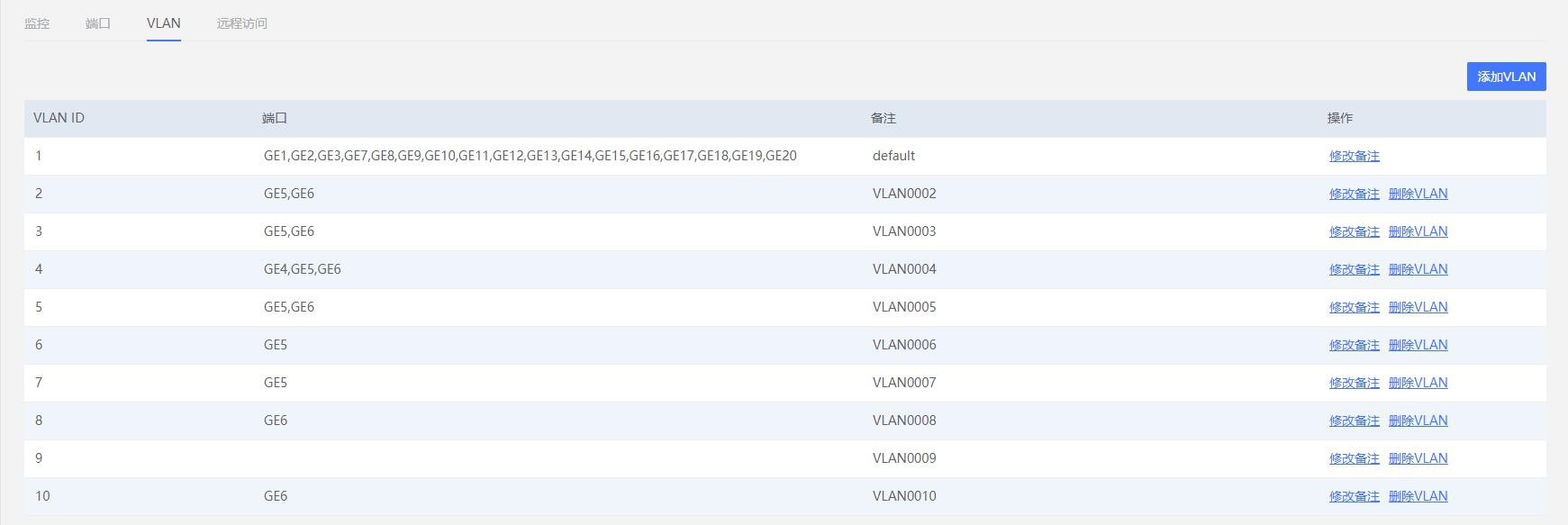

界面含義如下表
?
|
配置項 |
說明 |
|
添加VLAN |
添加一個未創建的VLAN，可創建VLAN 范圍：2-4094 |
|
修改備注 |
修改VLAN 的備注信息，最多可輸出 32 個字符 |
|
刪除VLAN |
刪除已創建VLAN，VLAN1 不可刪除 |
?
?

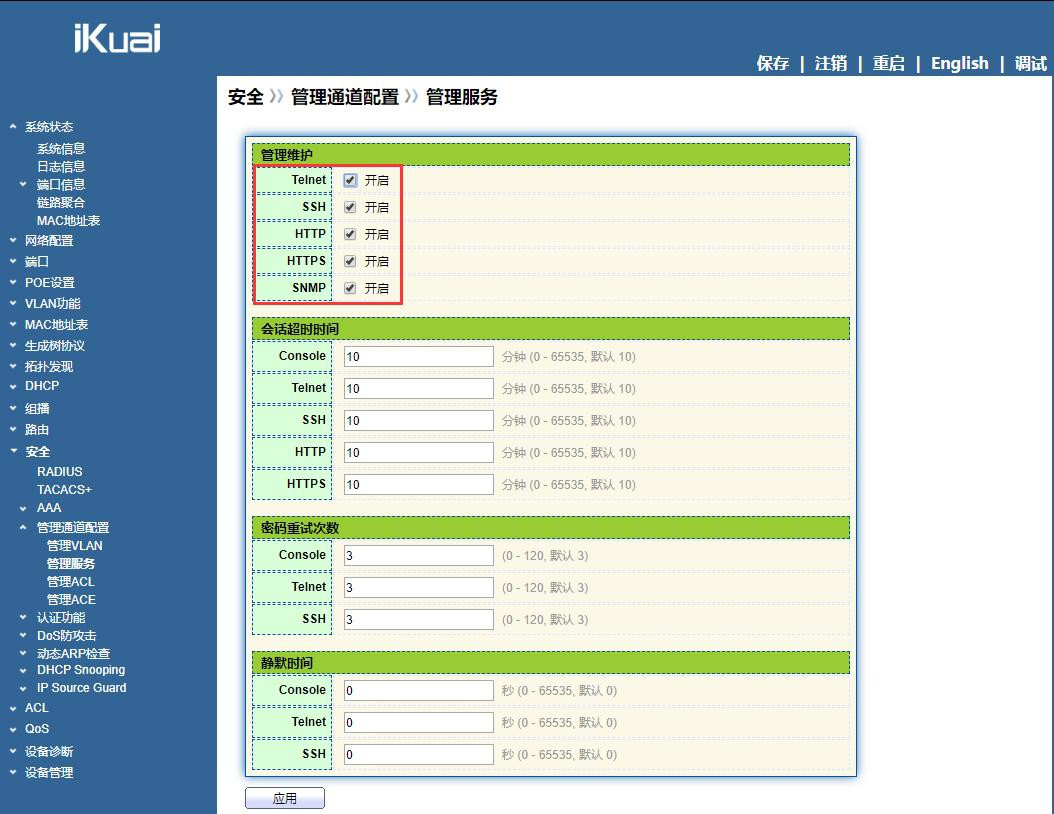

開啟交換機的HTTP/HTTPS、Telnet/SSH服務
進入交換機 WEB 管理界面后，選擇【安全】-【管理通道配置】-【管理服務】，開啟
HTTP/HTTPS、Telnet/SSH 服務并應用；
第二步，進入愛快云，在網絡管理中找到交換機

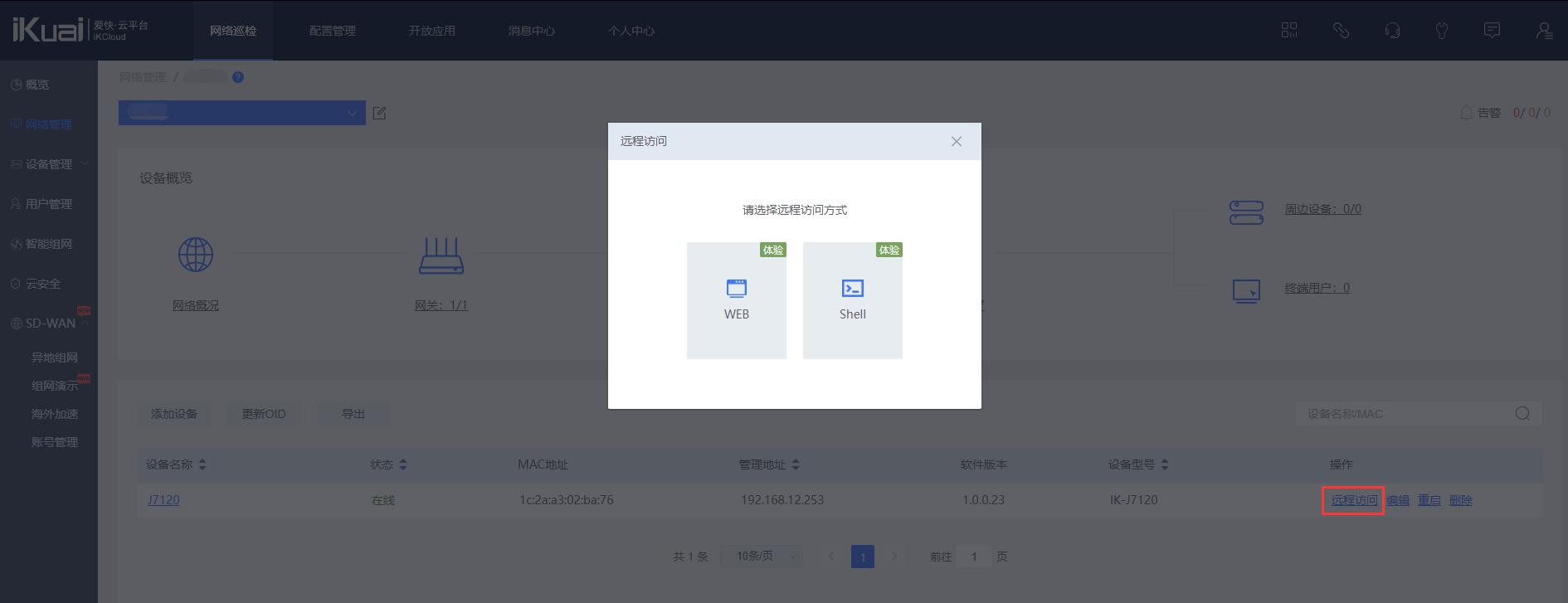

創建遠程訪問
WEB訪問效果如下：

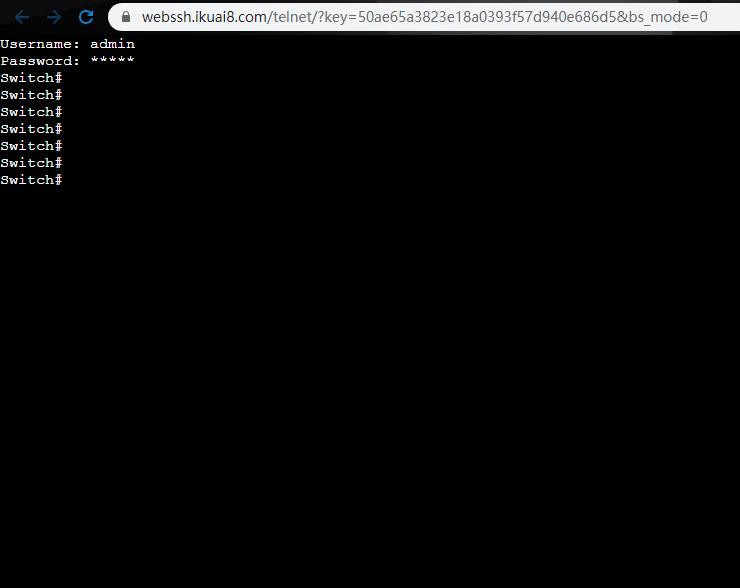

Shell訪問效果如下：
