所用設備：3.X版本愛快路由器，J35（J50）交換機，愛快AP。
實現效果：配置AP的SSID-VLAN功能，連接AP的兩個SSID時獲取不同網段地址。
?
?
1，路由端配置
?

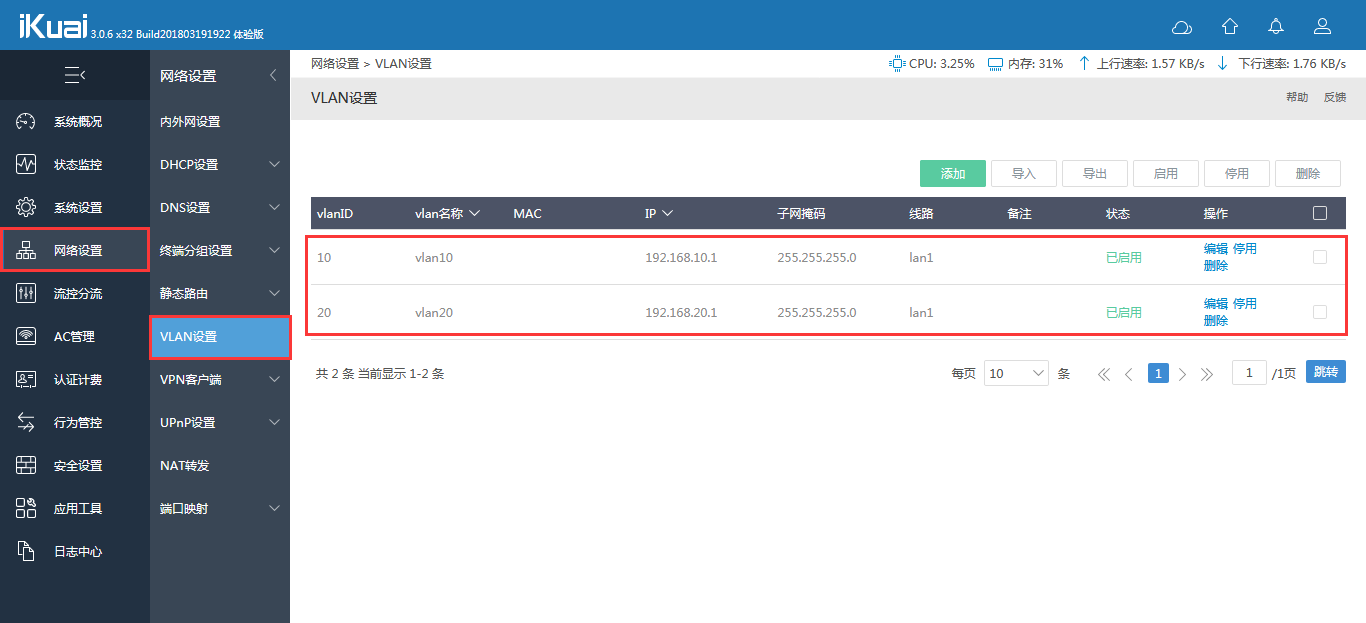

首先在路由WEB界面-網絡設置-VLAN設置中創建兩個VLAN。
分別是vlan10和vlan20，注意vlan網段之間以及和lan口已有網段不要沖突。
AP以及交換機在路由器哪個lan口下接的，在配置vlan時線路就選擇對應的lan口。
?
?

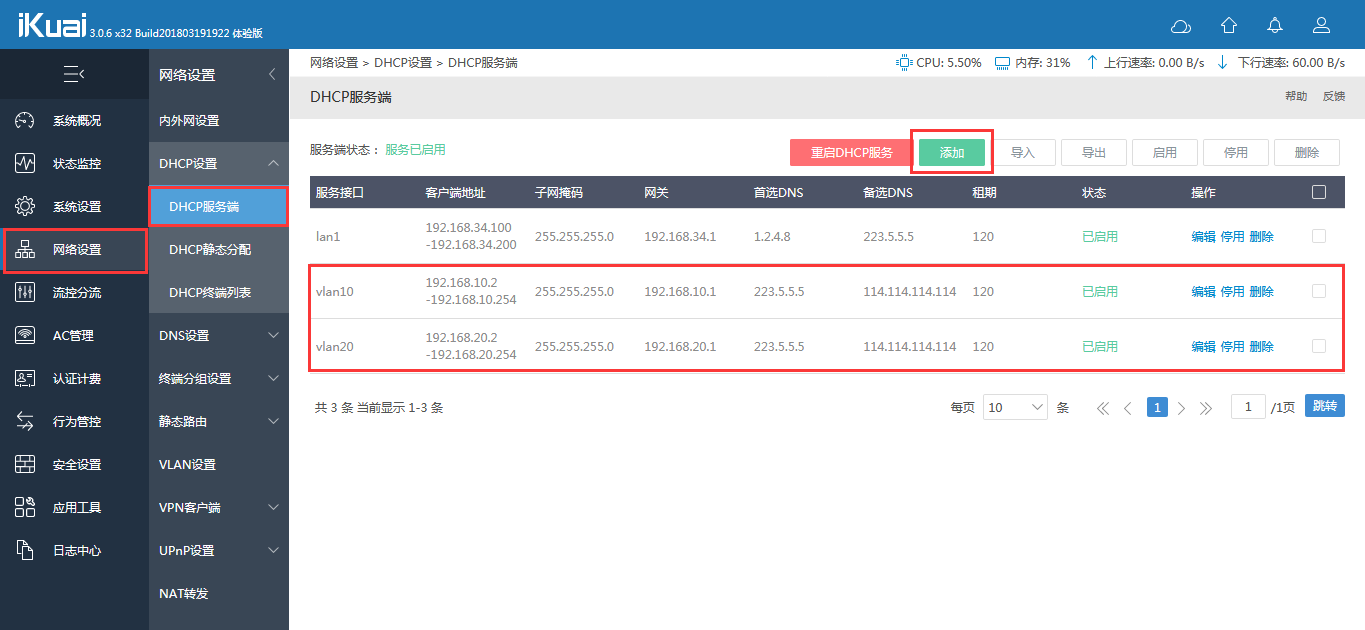

其次在路由WEB界面-網絡設置-DHCP設置中對兩個創建好的vlan添加DHCP地址池。
創建vlan時填寫的IP，就是此vlan網段的網關地址。
路由lan口的DHCP也需要開啟，因?yàn)锳P需要獲取lan口的IP，被路由的AC控制識別。
?
?
?
?
?
2，交換機配置
?
愛快J35和J50管理交換機的默認管理IP是192.168.0.234，需要電腦配置192.168.0.X的地址，隨便接到一個交換機端口訪問到管理界面。

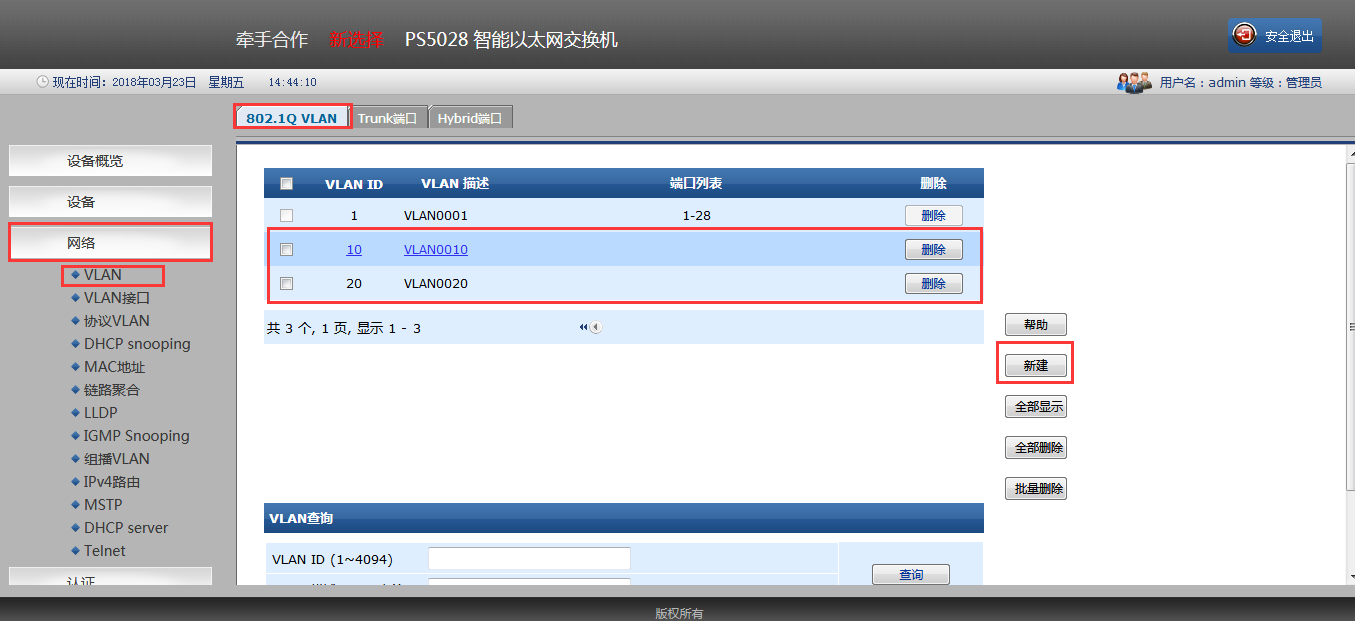

在交換機管理界面網絡-VLAN-802.1Q VLAN中新建vlan。
和路由器中添加的vlan-ID要一致，VLAN中不需要加入端口。
?
?
?

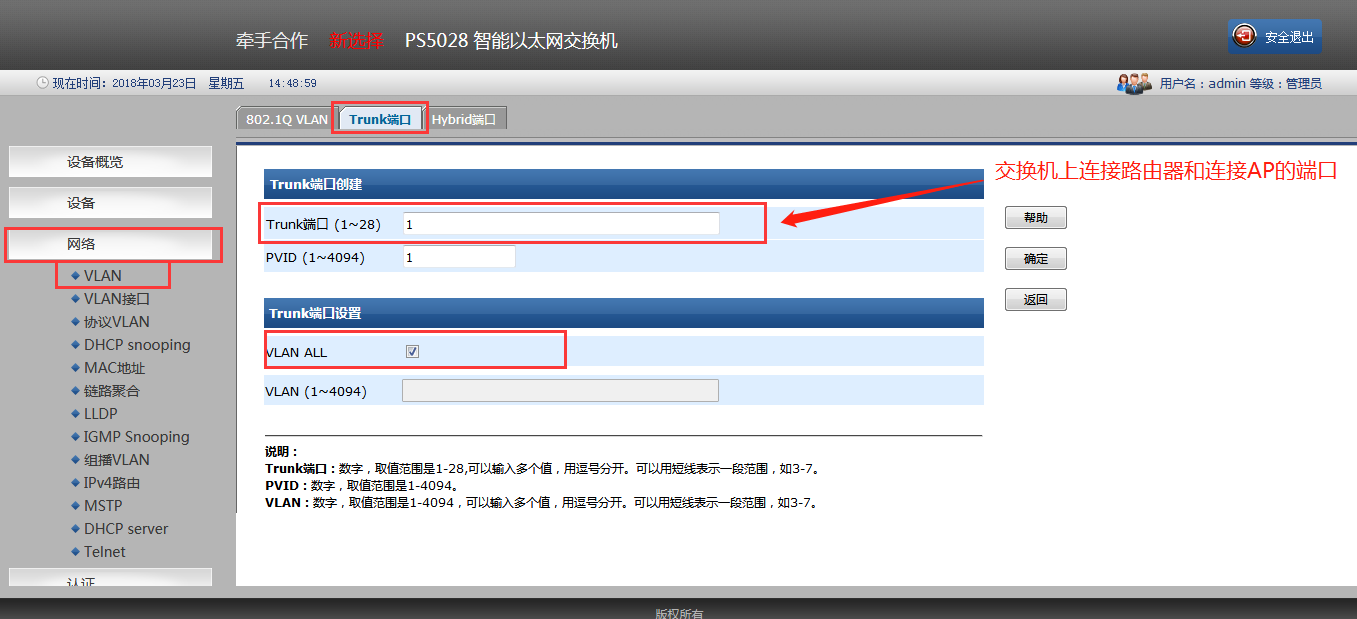

在交換機管理界面網絡-VLAN-Trunk端口中創建Trunk口。
需要把交換機上連接路由器和連接AP的端口都做成Trunk口。
舉例，交換機上端口1接的路由器lan口，新建Trunk口時，端口填寫1，PVID默認；
Trunk端口設置中的VLAN ALL打上勾。
?
?

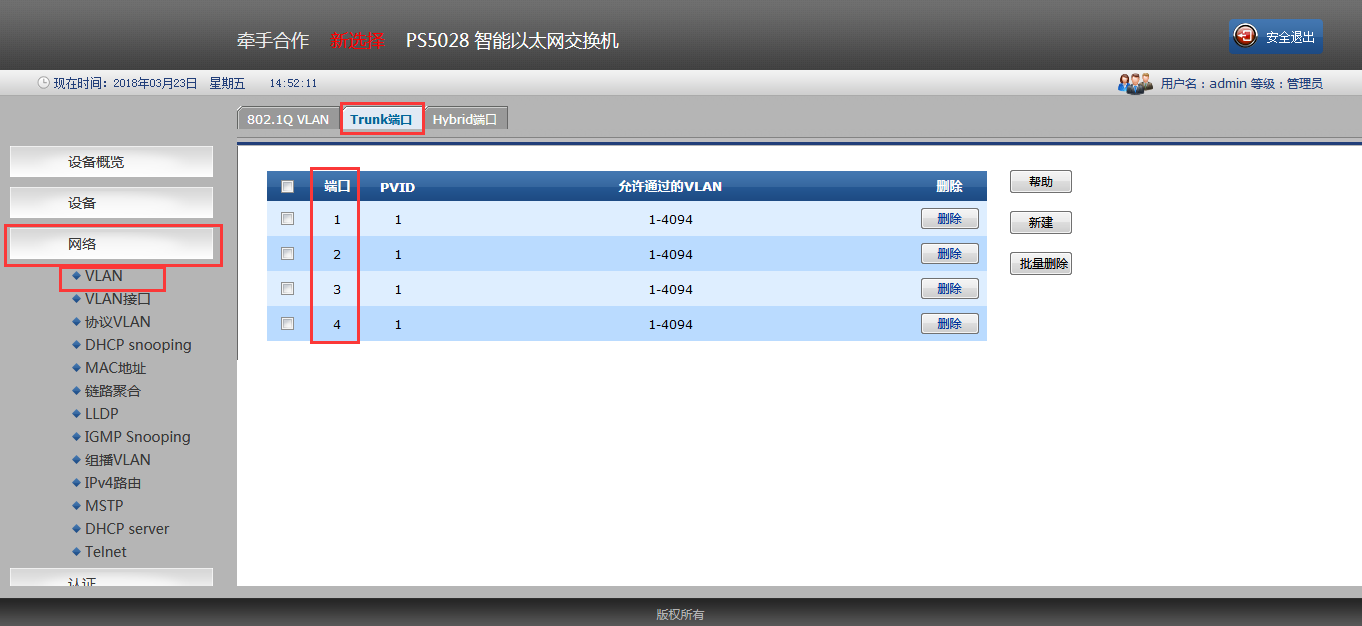

同上，交換機上端口2，3，4連接的AP，也需要把這幾個端口做成Trunk口。
?
?
3，AP端配置
?
在路由器WEB界面-AC管理-AP列表中，選擇AP進行編輯。
若AP過多，可以選擇上邊的批量編輯進行操作。
?
?
打開AP編輯界面，開啟SSID-VLAN，兩個SSID分別填寫vlan ID 10 和VLAN ID 20
?
?
?
?
這個時候配置就完成了，使用終端去連接兩個不同的SSID時，應分別獲取到vlan10的192.168.10網段地址，和vlan20的192.168.20網段地址。
并可以分別針對這兩段地址進行限速和控制使用。
?
