前言：
1：剛安好的路由器默認管理地址是192.168.1.1；
J5052/5028的默認管理地址是192.168.2.1，默認的賬號密碼都是admin。
2：電腦配置192.168.2.X的地址，然后電腦接到交換機上的任意一個口上，在系統管理--系統設置里面，修改交換機的管理地址，改為和路由器lan口地址在同一網段內，也就是192.168.1.X。然后把交換機連接到路由器上，電腦改為1網段的地址也連接到路由器上。這個時候，電腦既可以管理路由器，也可以管理交換機了。
?
?
實現需求：交換機對接路由器的VLAN配置
大致步驟：路由器創建VLAN，根據VLAN創建DHCP。
交換機1口連接路由器，做trunk，交換機2口連接下面PC，創建vlan，做access，讓下面終端可以獲取路由器分配的vlan IP。
?
1：路由器方面操作

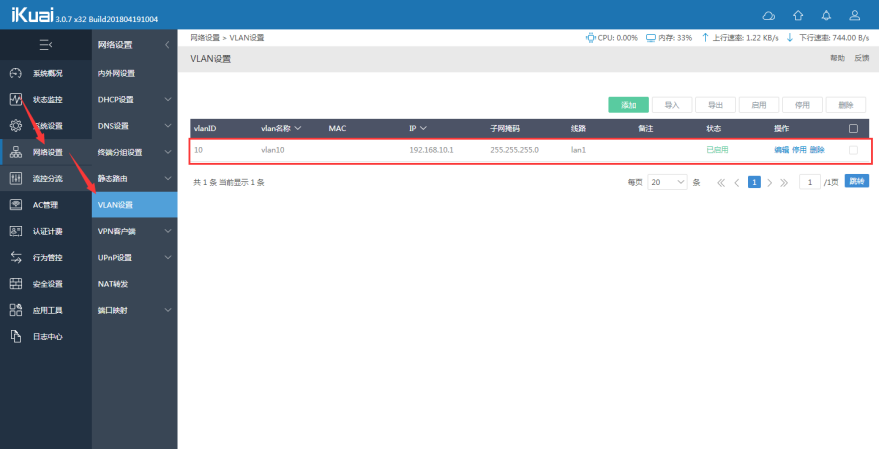

①：創建VLAN；
在路由器web界面網絡設置--vlan設置里面創建一個基于Lan1口的vlan10，IP地址為192.168.10.1
?
?

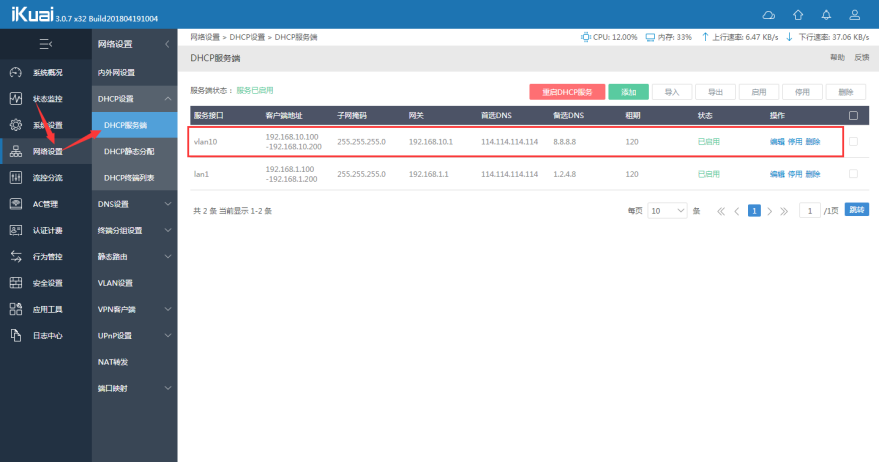

②：創建一條基于vlan10的DHCP；
在路由器web界面DHCP設置--DHCP服務端里面創建一條策略，服務接口是vlan10，網關IP為vlan10的IP地址也就是192.168.10.1
?
?
?
二：交換機配置
?

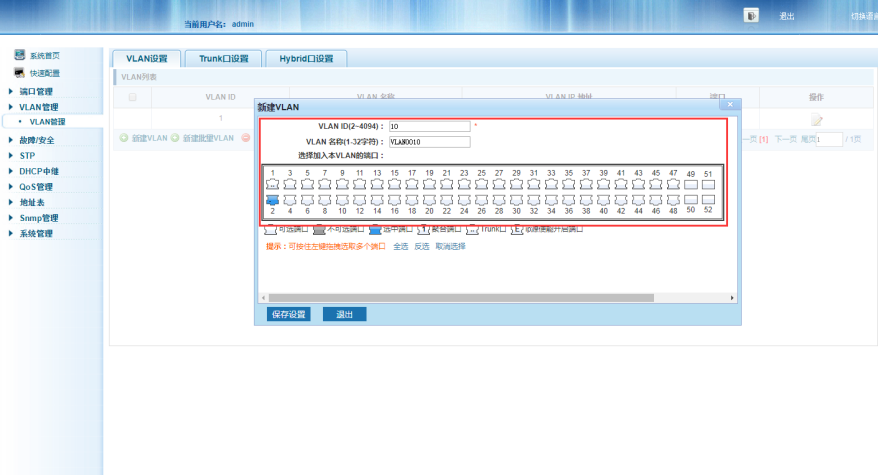

①2口做vlan，指定vlan10；
在交換機web界面VLAN管理--VLAN設置里面新建一個VLAN，指定接口為2口
?
?
?

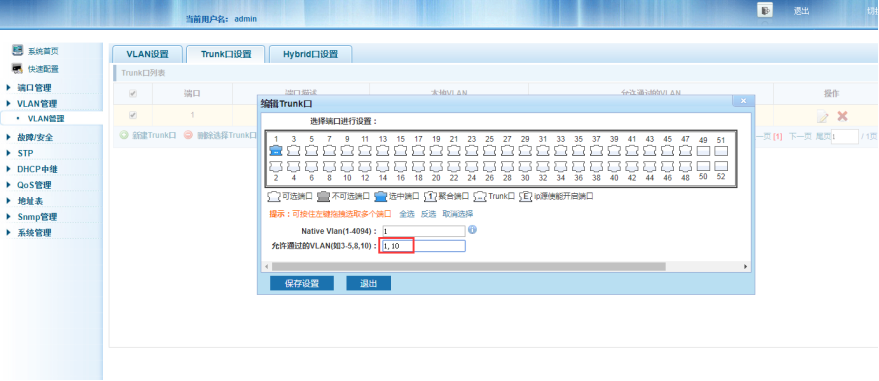

②1口指定trunk口，放行vlan10；
在交換機web界面vlan管理--trunk口設置里面修改1口信息，放行vlan10。
注意：1和10 之間用逗號隔開
（如果想使用其他端口，點擊新建trunk口，選擇對應的接口后，與教程同樣設置即可）
?
?
?
這個時候整個配置過程就完成了，將電腦連接交換機的2口，同時把電腦改為自動獲取IP地址的方式，這個時候電腦就已經可以
獲取到由路由器分配的VLAN ip地址了
?
