所用設備：3.X版本愛快路由器，J5052（J5028）交換機，愛快AP。
實現效果：配置AP的SSID-VLAN功能，連接AP的兩個SSID時獲取不同網段地址。
?
一：路由器端配置
①：創建VLAN；

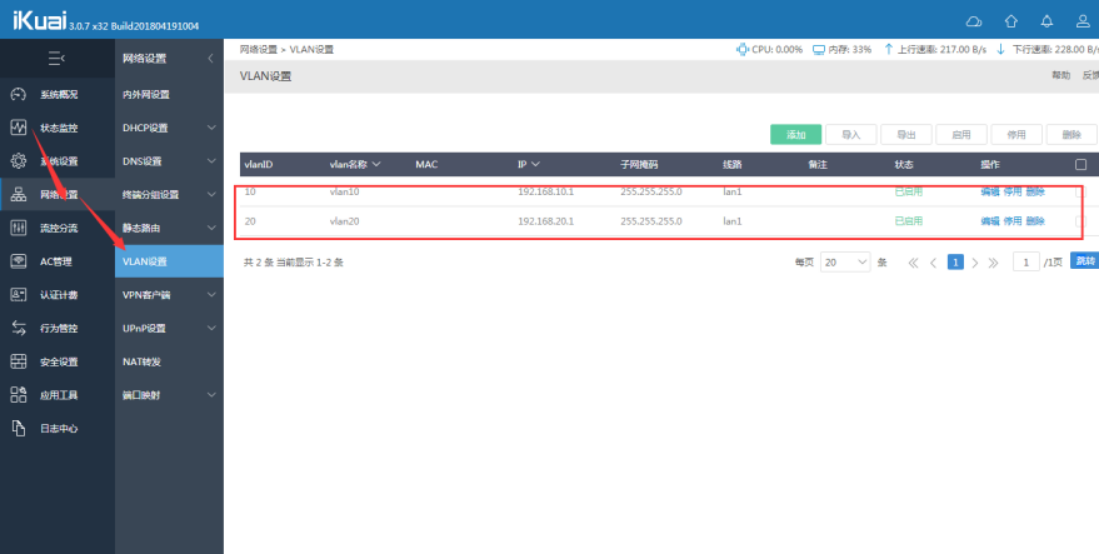

在路由器web界面網絡設置--vlan設置里面創建兩個基于Lan1口的vlan，10、20，IP地址分別為192.168.10.1、192.168.20.1
②：創建DHCP；

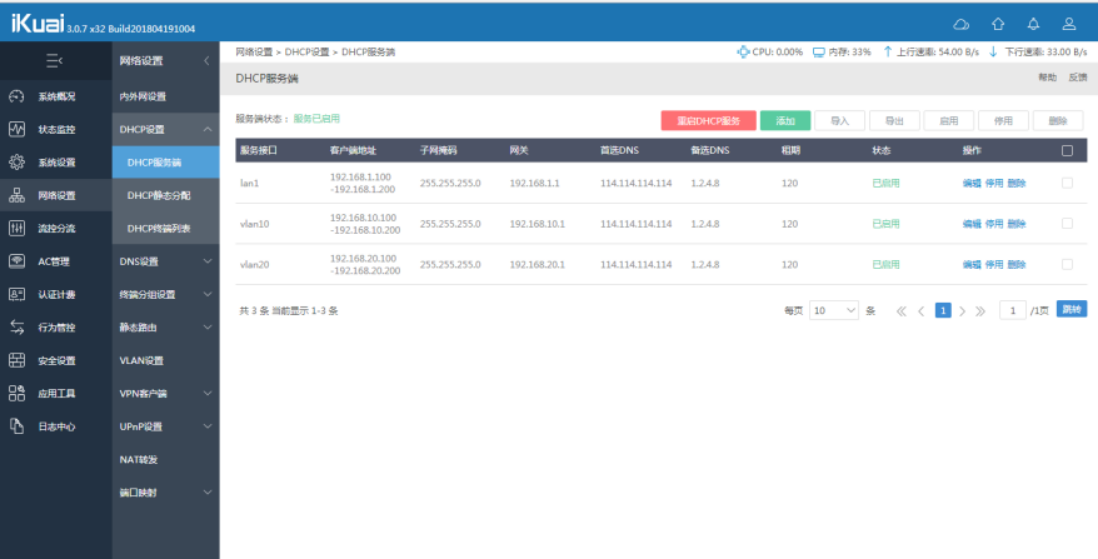

在路由器web界面DHCP設置--DHCP服務端里面創建策略：
因為AP需要獲取lan口的IP，被路由器的AC控制識別，所以也需要創建一條基于lan口的DHCP策略
1：服務接口是lan1，網關IP為lan1的IP地址也就是192.168.1.1（管理AP）
2：服務接口是vlan10，網關IP為vlan10的IP地址也就是192.168.10.1（終端獲取）
3：服務接口是vlan20，網關IP為vlan20的IP地址也就是192.168.20.1（終端獲取）
?
?
二：交換機端配置
①：在交換機里面分別創建vlan10，vlan20，但不需要加入端口

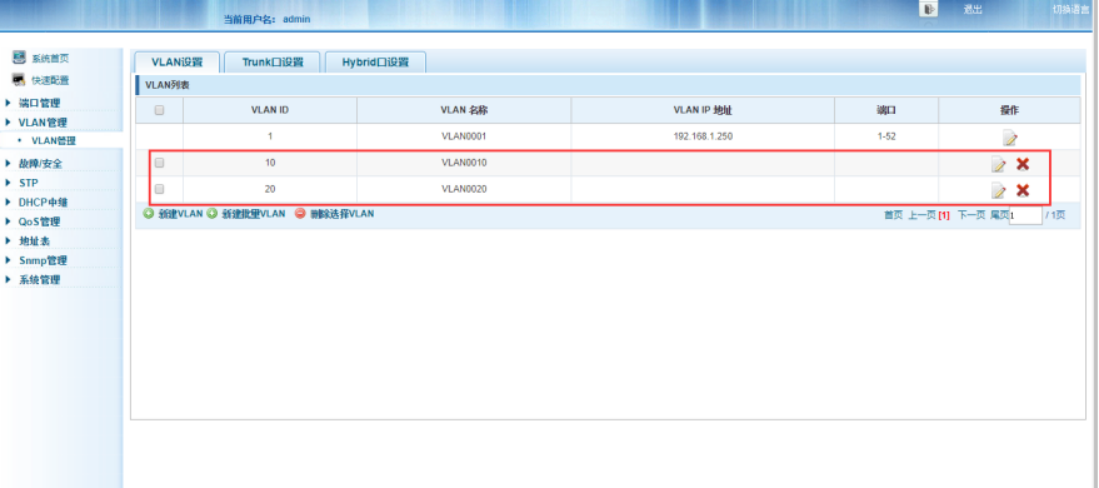

在交換機web界面VLAN管理--VLAN設置里面新建兩個VLAN：10、20
②：在交換機里面創建trunk口

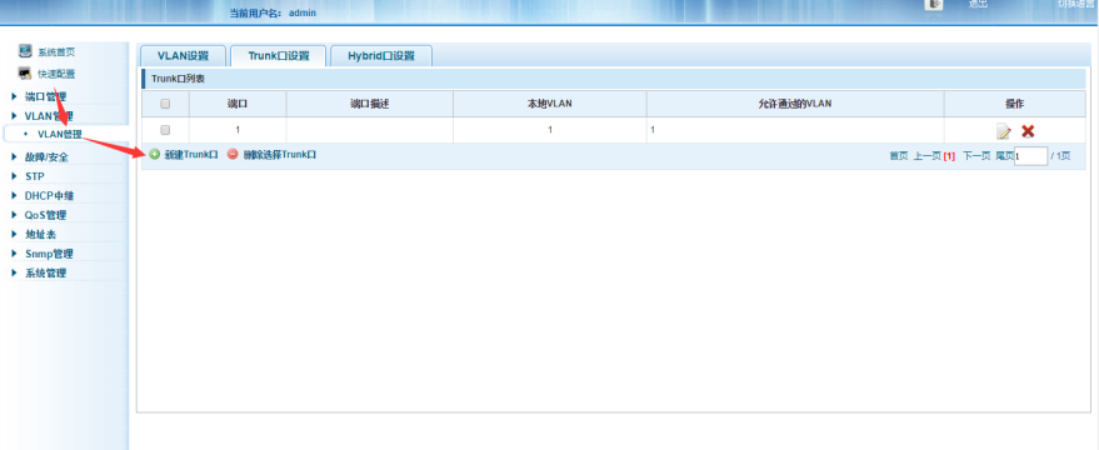

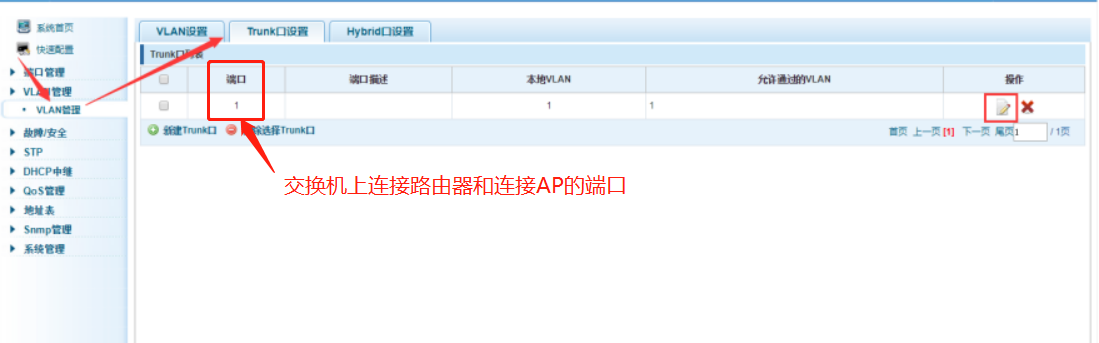

在交換機web界面VLAN管理--trunk口設置里面，需要把交換機上連接路由器和連接AP的端口都做成Trunk口，指定1口2口為trunk口，放行vlan10，vlan20
舉例，交換機上端口1接的路由器lan口，新建Trunk口時，端口填寫1
注意：VLAN-ID之間用逗號隔開

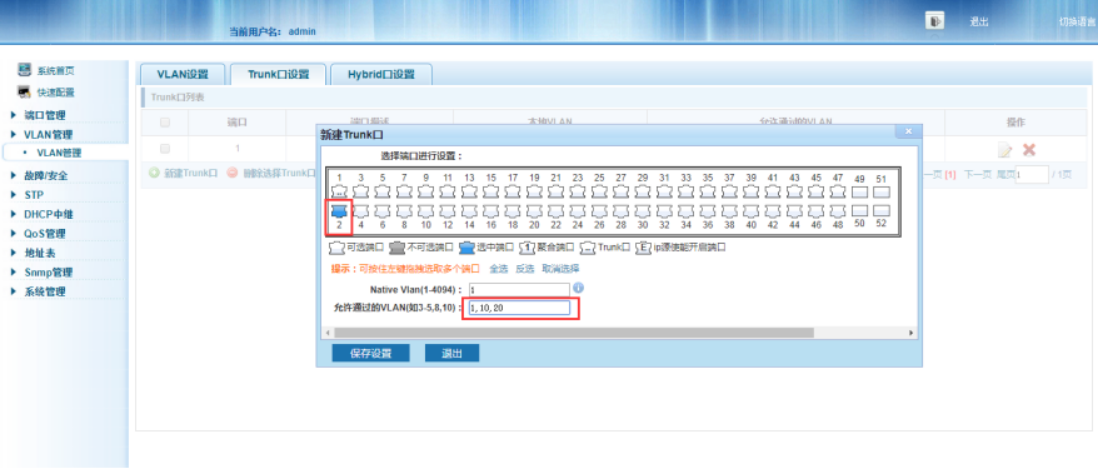

1口設置：
2口設置：

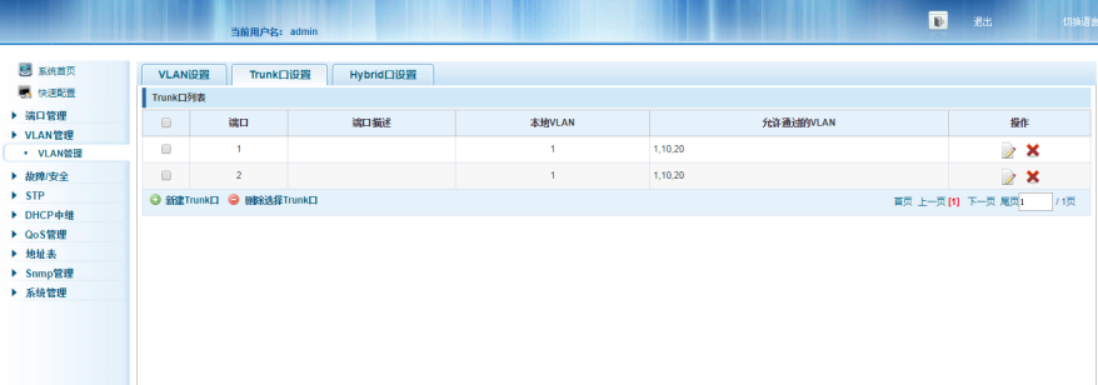

設置好后的界面：
?
?
三：AC端配置

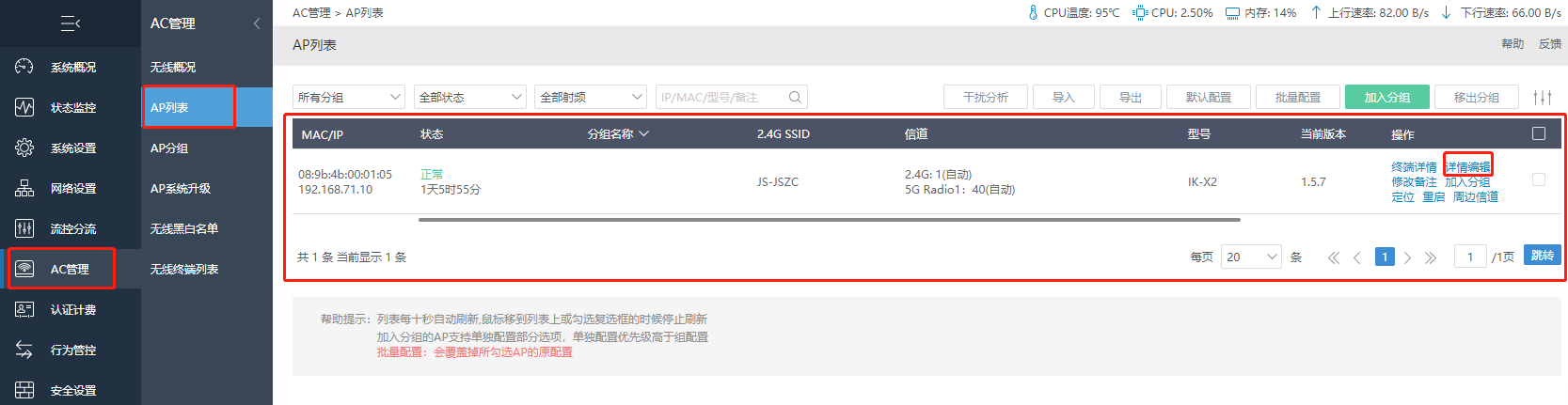

在路由器web界面--AC管理--AP列表里面，選擇AP進行編輯：

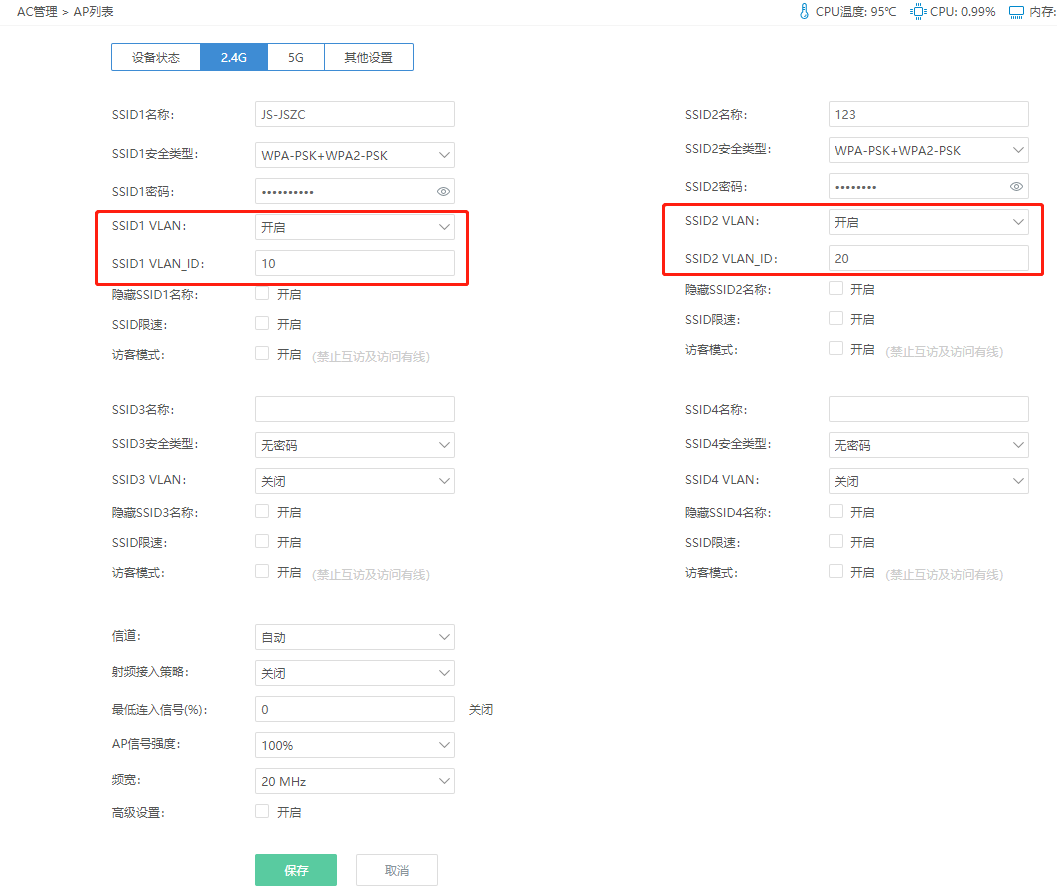

打開AP編輯界面后，開啟SSID-VLAN功能，兩個SSID ?VLAN-ID分別填寫10、20
這個時候配置就已經全部完成了。使用終端去連接兩個不同的SSID時，可以分別獲取的VLAN10和VLAN20的網段地址
