前言：

1：剛安好的路由器默認管理地址是192.168.1.1；J6052的默認管理地址也是192.168.1.1，默認的賬號密碼都是admin。

2：電腦配置192.168.1.X的地址，然后電腦接到交換機上的任意一個口上，在系統管理--系統設置里面，修改交換機的管理地址，改為和路由器lan口地址在同一網段內，也就是192.168.1.X。然后把交換機連接到路由器上，電腦改為1網段的地址也連接到路由器上。這個時候，電腦既可以管理路由器，也可以管理交換機了。

?

?實現需求：交換機對接路由器的VLAN配置

大致步驟：路由器創建VLAN，根據VLAN創建DHCP。

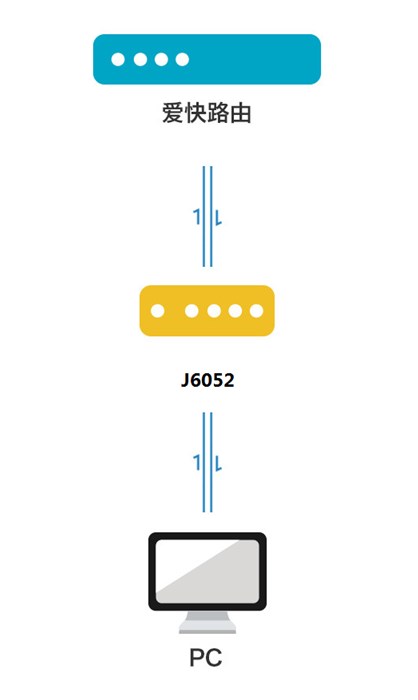

交換機1口連接路由器，做trunk，交換機2口連接下面PC，創建vlan，做access，讓下面終端可以獲取路由器分配的vlan IP。

?

?

?

一：路由器配置

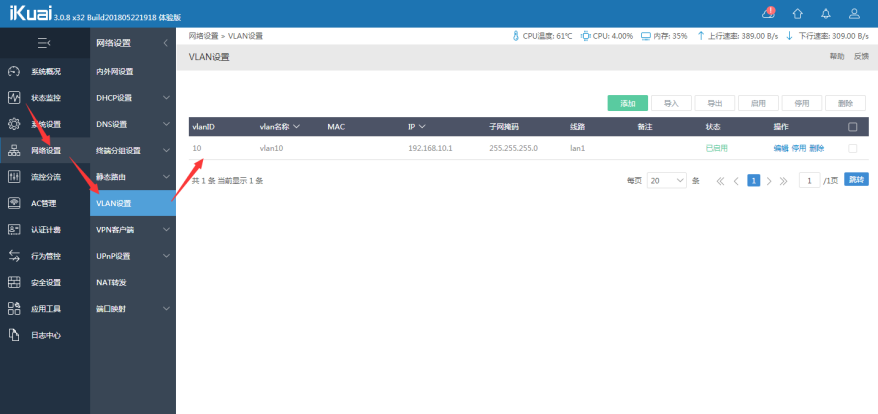

1、在路由WEB界面-網絡設置-VLAN設置中創建一個VLAN10，IP地址為192.168.10.1。

?

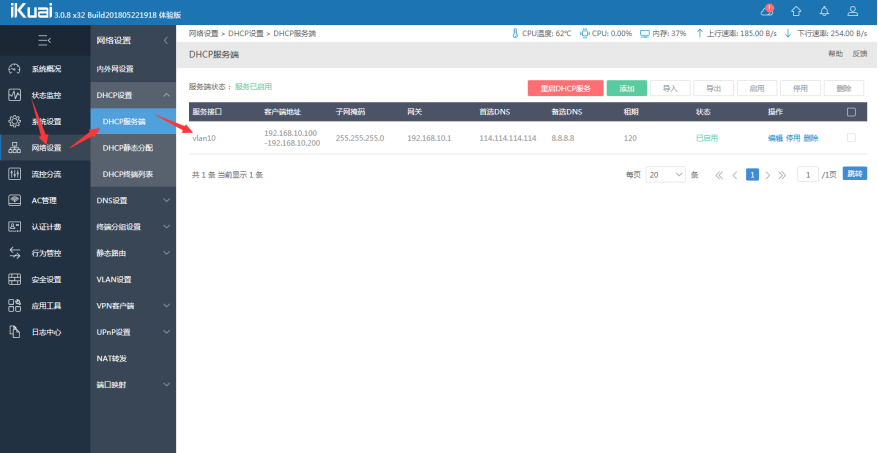

2、在路由WEB界面-網絡設置-DHCP設置中對創建好的vlan添加DHCP地址池。

接口選擇剛剛創建好的VLAN10，網關填寫vlan的IP地址

?

?

?

二：交換機配置：

IK-J6052交換機默認的管理IP地址是192.168.1.1，默認的賬號密碼是admin

需要電腦配置192.168.1.X網段的IP地址，隨便接到交換機上的一個端口，就可以訪問到管理界面。

?

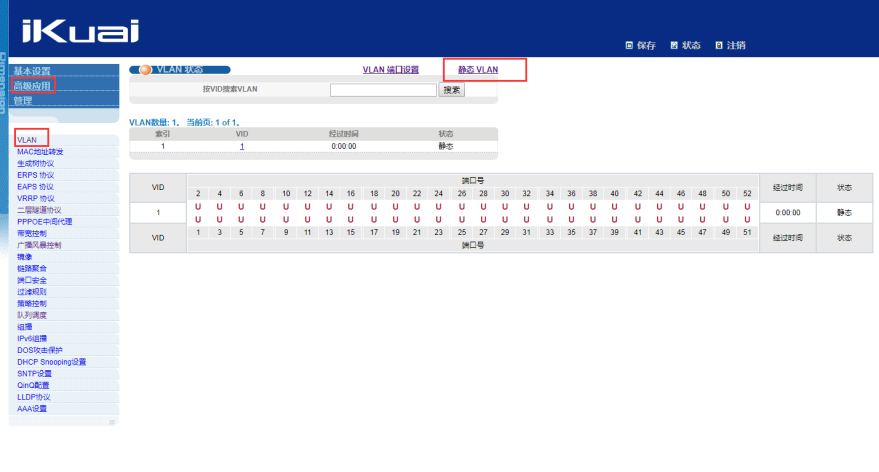

1、在交換機web管理界面，高級應用--VLAN--靜態VLAN里面新建VLAN

?

2、創建的vlan-ID需要和路由器中添加的vlan-ID要一致

?

?

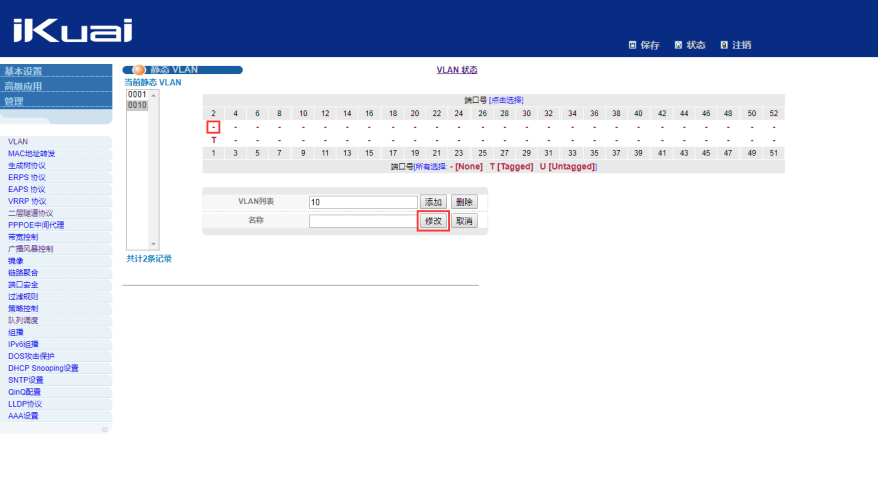

3、指定接口為untagged口，然后點擊修改，這里以2口為例：

（點擊2口下面的 ?- ?就可以做端口狀態的變更）

?

4、指定2口為untagged口后，點擊vlan界面的vlan端口設置

?

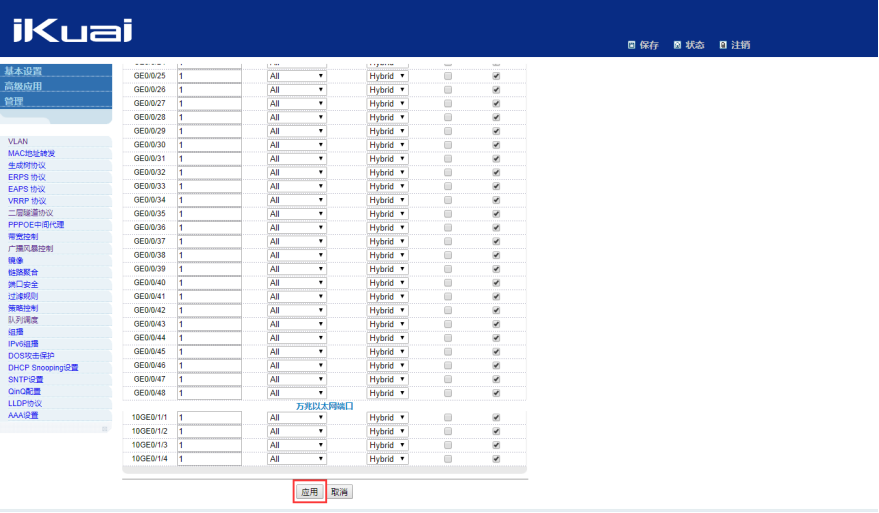

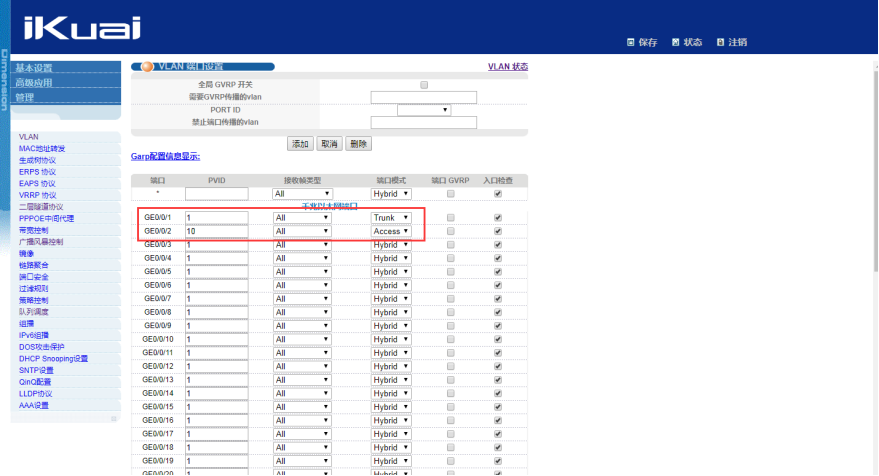

5、把1口的端口模式改為trunk，2口的端口模式改為access，同時把2口的PVID指定為10，然后下拉到頁面底部，點擊應用以保存設置

??

?

這個時候整個配置過程就完成了，把連接2口的電腦由指定IP地址的方式改為自動獲取IP地址的方式，下面終端就已經可以獲取到由路由器分配的VLAN ip地址了

?

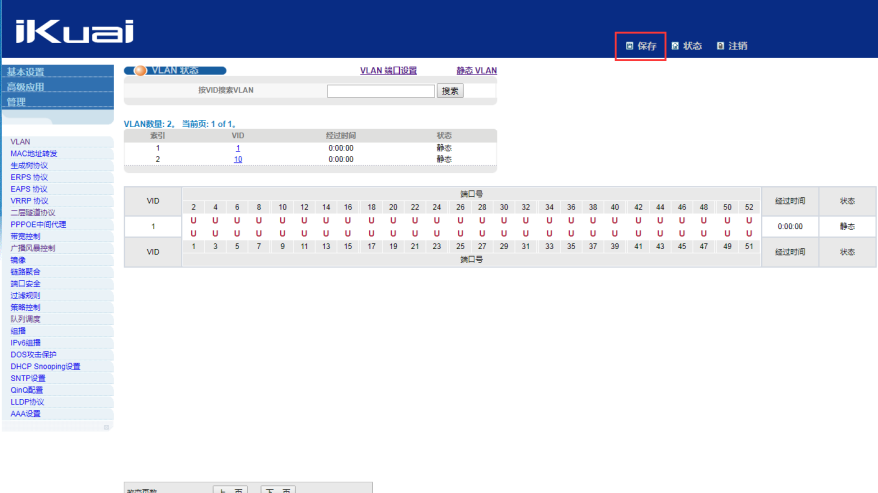

注：保存全局設置需要點擊上方的保存按鈕，以免交換機重啟后配置丟失

?

?

?
