所用設備：3.X版本愛快路由器，J5052交換機。
實現效果：愛快對接J5052實現鏈路聚合
愛快開啟鏈路聚合功能，選擇對應的負載模式及網卡；三層交換機J5052設置LACP功能，接口范圍，靜態鏈路聚合需設置對應的負載方式。
?

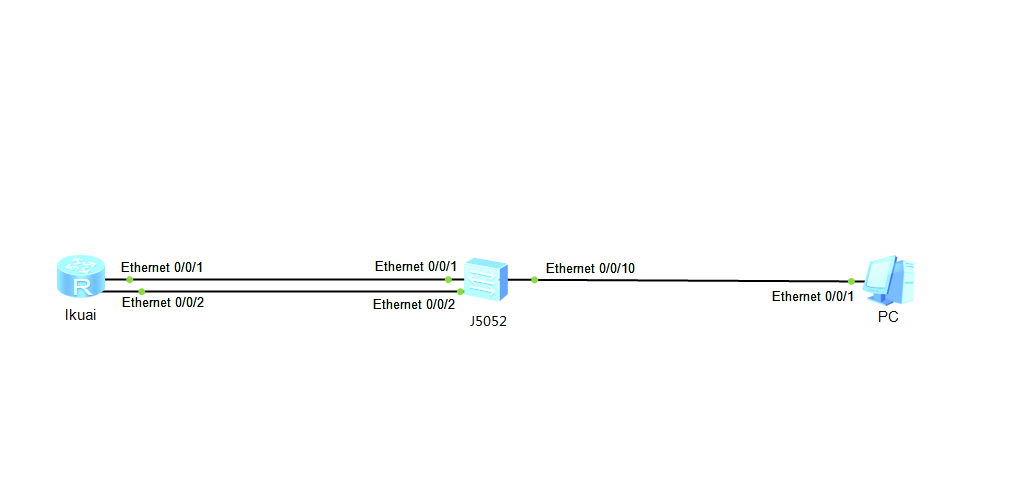

網絡拓?fù)?/b>
?
具體配置步驟：
2、J5052靜態配置

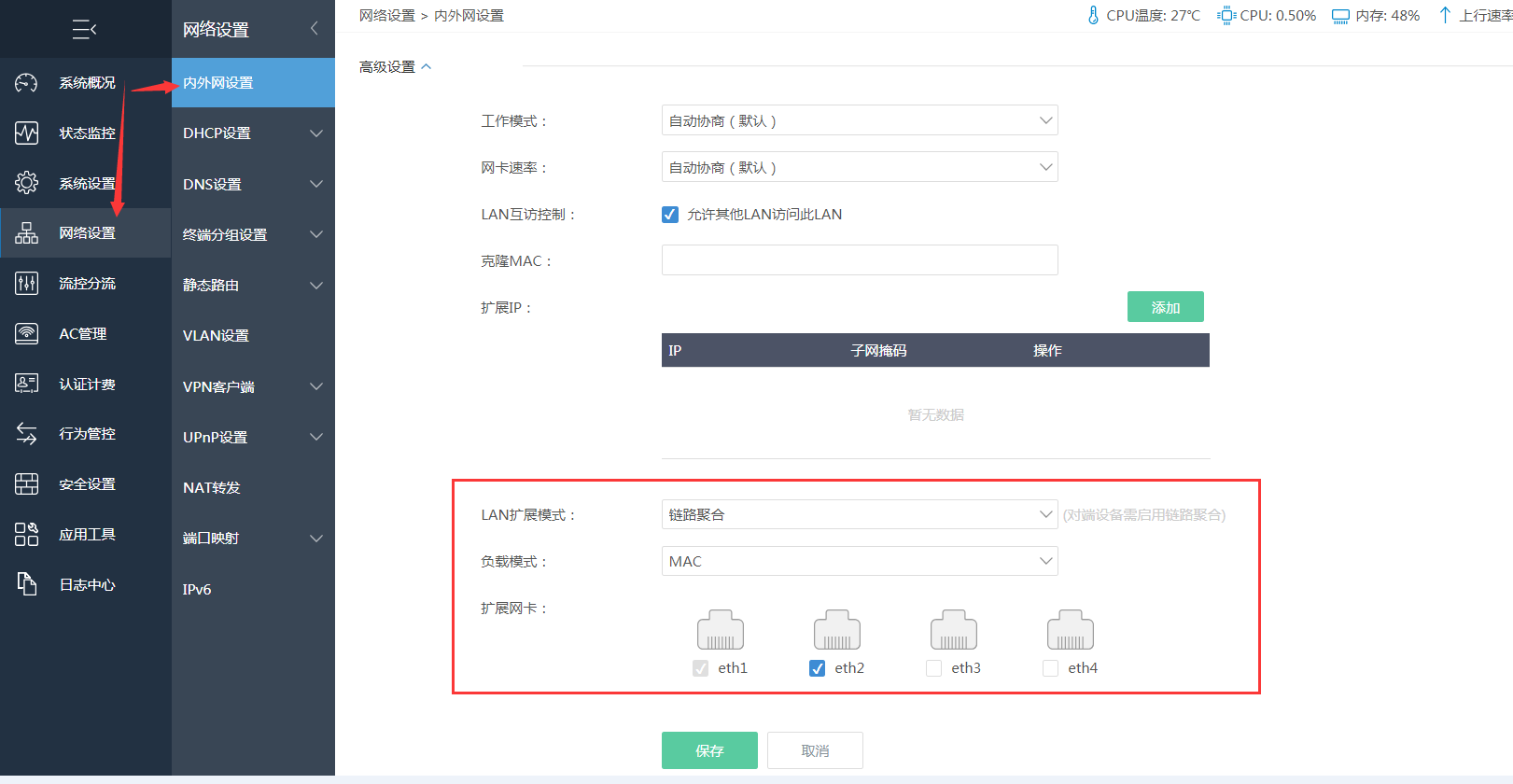

路由器配置（以Mac為例）：
?
交換機配置（以Mac為例）：
命令行配置：
SwitchA(config)# interface range gigabitethernet 1-2??????????????????????#進入接口1-2
SwitchA(config-if-range)# port-group 1 mode static ??????????????????????#把接口1、2加入組1同事設置為靜態模式
SwitchA(config-if-eth-trunk-1)#aggregateport load-balance dst-mac???????#設置負載方式為源MAC
?

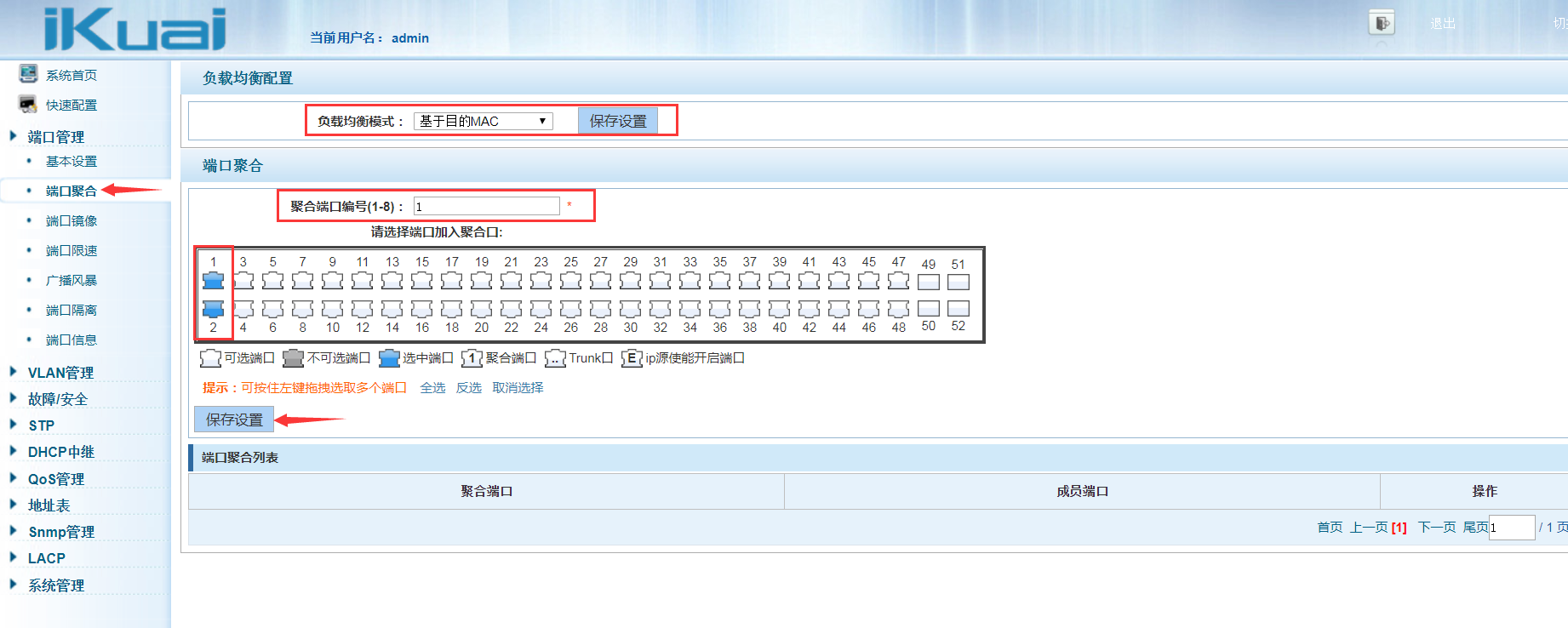

界面配置：
端口管理--端口聚合
?
?
?
2、J5052動態配置：

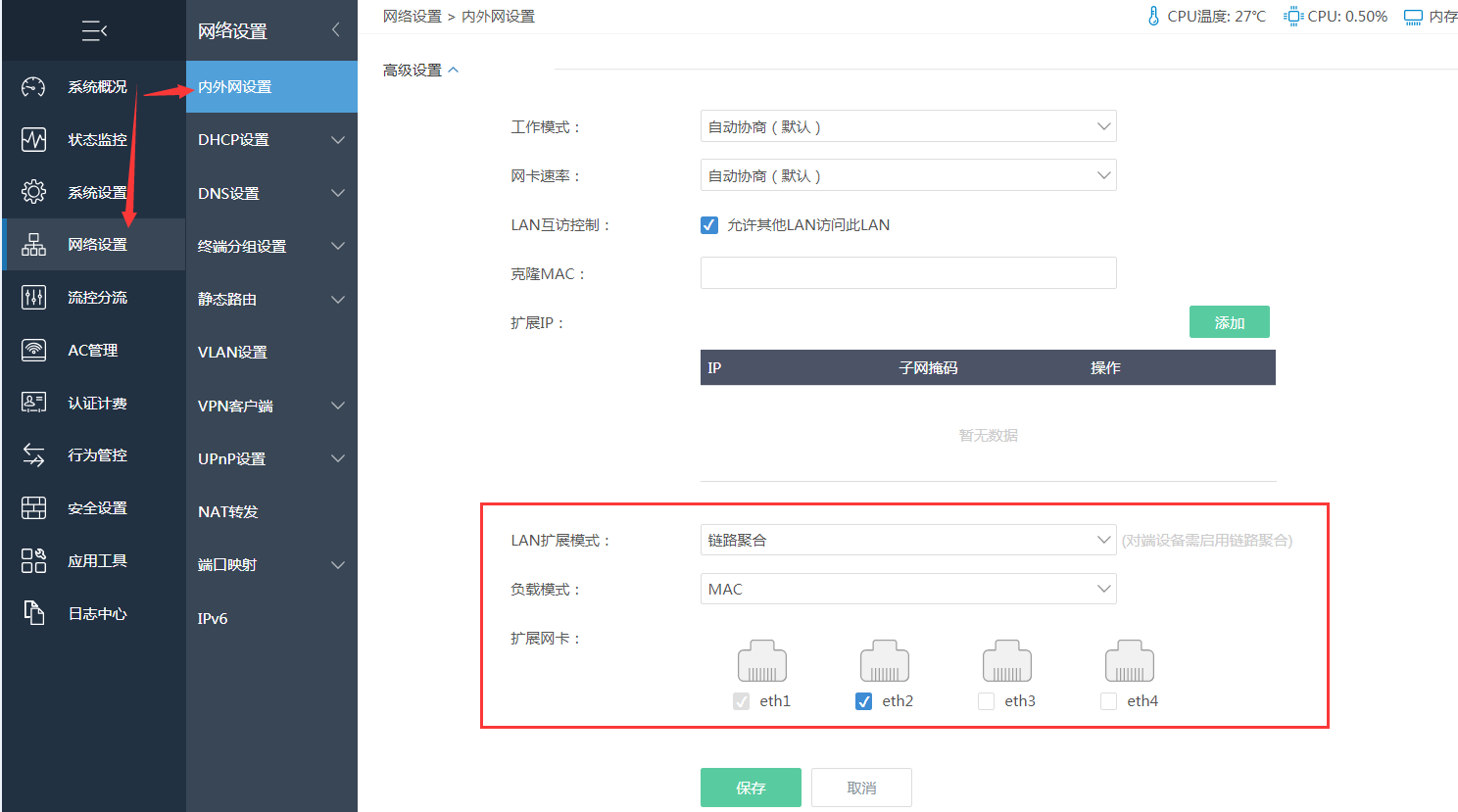

路由器配置（路由器選擇哪種負載方式都可以對接成功）：
?
交換機配置：
命令行配置：
SwitchA(config)#lacp enable???????????????????????????????????????????????????#開啟LACP
SwitchA(config)# interface range gigabitethernet 1-2????
SwitchA(config-if-range)# port-group 1 mode active ???????????????????????????#把接口1、2加入動態聚合組1
SwitchB(config)# lacp system-priority 1 ??????????????????????????????????????#設置系統優先級
???????????????????
?
界面配置：
LACP--Lacp
?
?
?
?
?
?
