所用設備：3.X版本愛快路由器，J6052交換機。
實現效果：愛快對接J6052實現鏈路聚合
愛快開啟鏈路聚合功能，選擇對應的負載模式及網卡；三層交換機J6052設置LACP功能，接口范圍，靜態鏈路聚合需設置對應的負載方式。
?

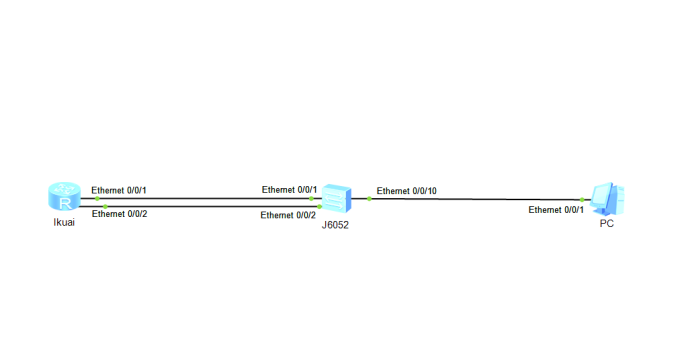

網絡拓?fù)?/b>
?
具體配置步驟：
2、J6052靜態配置

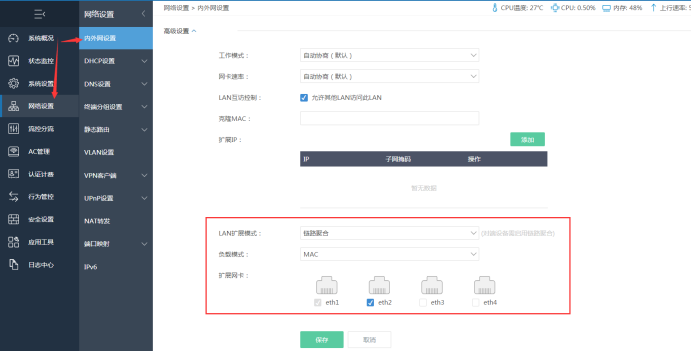

路由器配置（以Mac為例）：
?
交換機配置（以Mac為例）：
命令行配置：
SwitchA(config)#interface eth-trunk 1????????????????????????????????????????????????????#創建組1
SwitchA(config-if-eth-trunk-1)#link-aggregation members ethernet 0/0/1 to ethernet 0/0/3?
#把接口1、2加入組1
SwitchA(config-if-eth-trunk-1)#link-aggregation mode static??????????????????????????????#設置組模式為靜態聚合
SwitchA(config-if-eth-trunk-1)#link-aggregation load-balance dst-mac ???????????????????#設置負載方式為源MAC
?
界面配置：

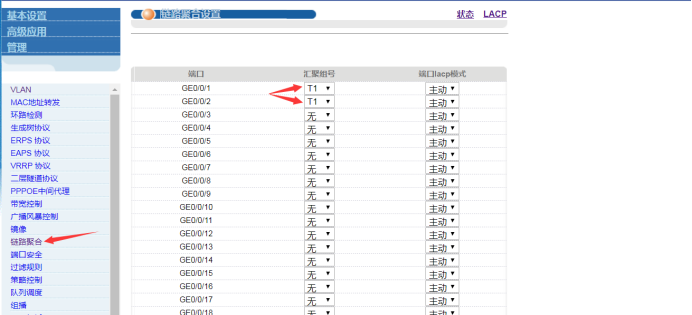

高級應用----鏈路聚合----鏈路聚合設置----把端口加入組號
?

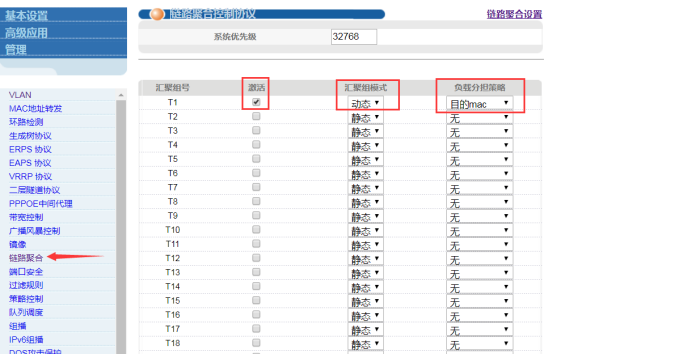

高級應用----鏈路聚合----鏈路聚合設置----LACP----激活組、設置組模式及設置組的負載分擔策略
?
?
?
2、J6052動態配置：
路由器配置（路由器選擇哪種負載方式都可以對接成功）：
?
交換機配置：
命令行配置：
SwitchA(config)#interface eth-trunk 1????????????????????????????????????????????????????#創建組1
SwitchA(config-if-eth-trunk-1)#link-aggregation members ethernet 0/0/1 to ethernet 0/0/3?
#把接口1、2加入組1
SwitchA(config-if-eth-trunk-1)#link-aggregation mode dynamic???????????????????????????#設置組模式為靜態聚合
?
界面配置：
高級應用----鏈路聚合----鏈路聚合設置----把端口加入組號
?
高級應用----鏈路聚合----鏈路聚合設置----LACP----激活組、設置組模式及設置組的負載分擔策略
?
?
?
?
?
?
