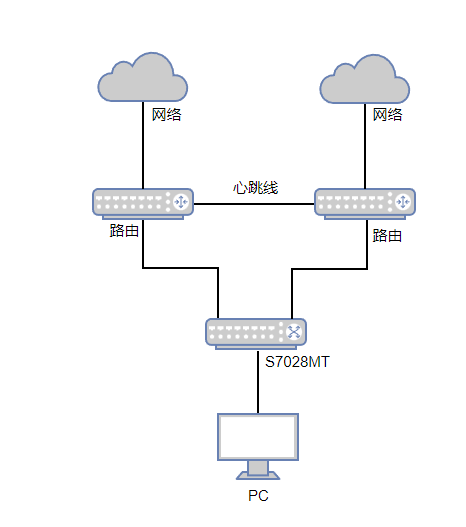

網絡拓撲：
?
?
拓撲說明：
網絡--主路由/備路由--S7028MT交換機--PC。
注意事項：
1.主路由、備路由需同版本，且官方硬件與官方硬件搭建雙機熱備，免費系統與免費系統搭建雙機熱備。
2.主備路由LAN1口地址配置相同，心跳線接口地址不能配置相同但需為同網段地址。
?
實現目的：
當設備宕機時，終端使用網絡不受影響。
?
路由配置：

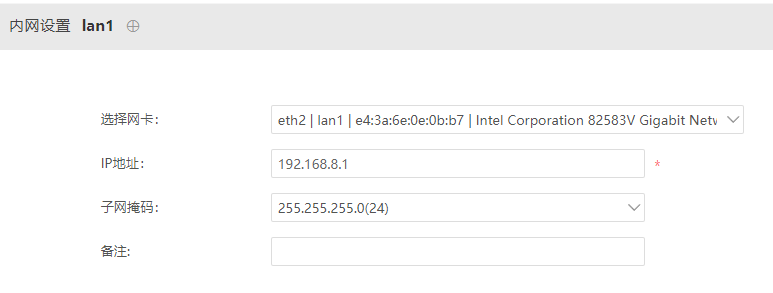

主路由/備路由LAN1接口配置為相同的IP、掩碼。
?
?

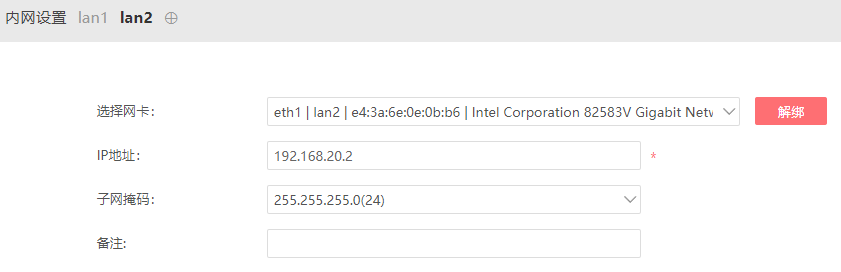

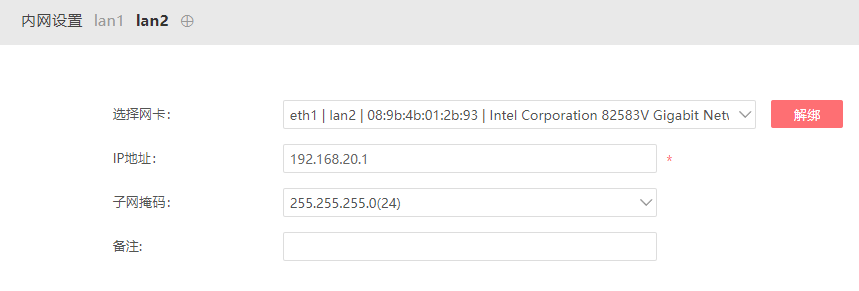

心跳線接口配置為同網段地址。
?
?

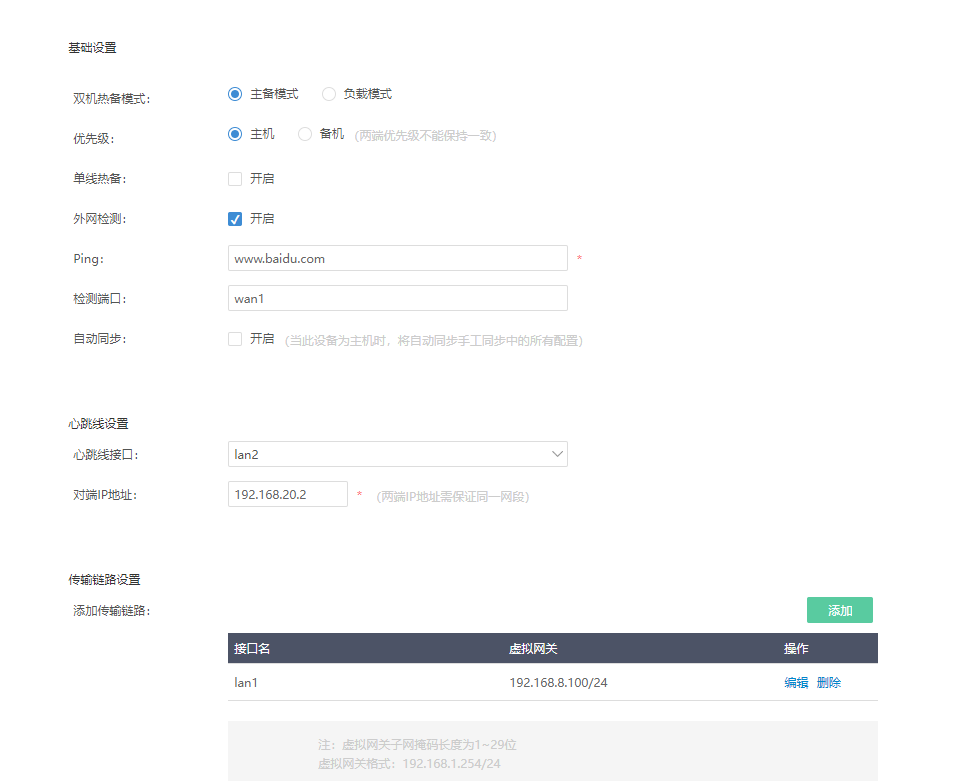

主路由：
【雙機熱備模式】：選擇主備模式。
【優先級】：選擇主機。
【外網檢測】：開啟外網檢測，檢測端口選擇對應路由外網接口，此處以WAN1為例。
【心跳線接口】：選擇主備路由之間相連接的LAN口。
【對端IP地址】：填寫對端心跳線接口的IP。
【虛擬網關】：填寫LAN口未使用的IP。
?

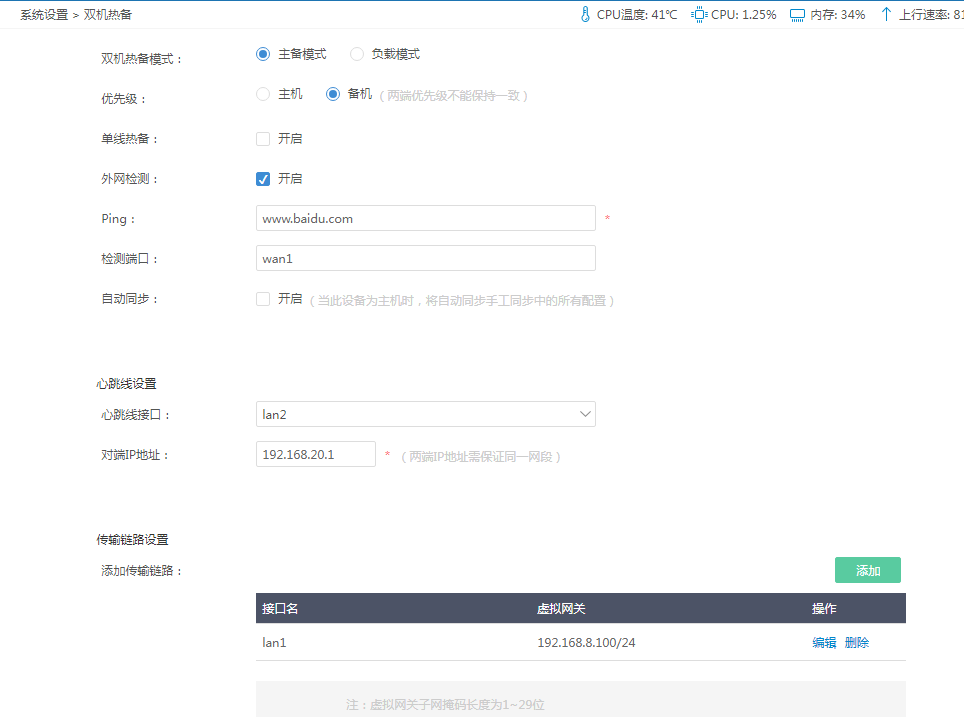

備路由：
【雙機熱備模式】：選擇主備模式。
【優先級】：選擇備機。
【外網檢測】：開啟外網檢測，檢測端口選擇對應路由外網接口，此處以WAN1為例。
【心跳線接口】：選擇主備路由之間相連接的LAN口。
【對端IP地址】：填寫對端心跳線接口的IP。
【虛擬網關】：填寫LAN口未使用的IP。
?
交換機配置：

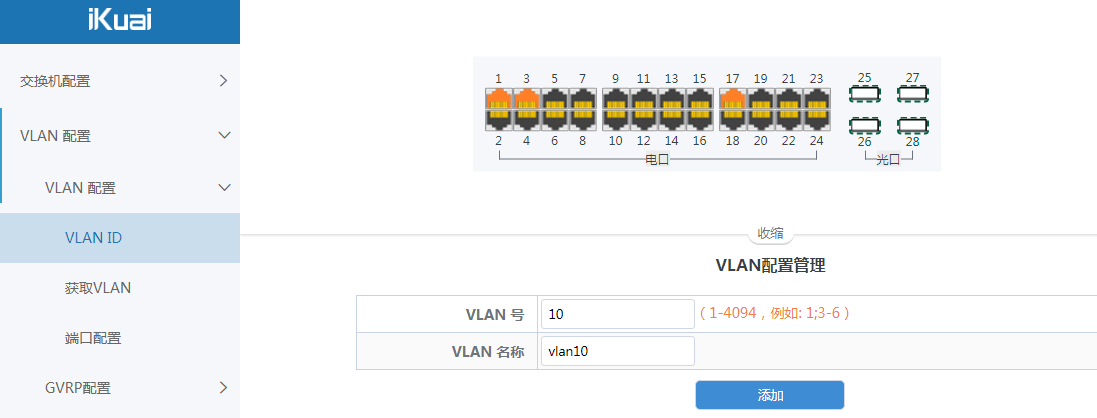

創建VLAN10以供交換機下終端上網使用。
?

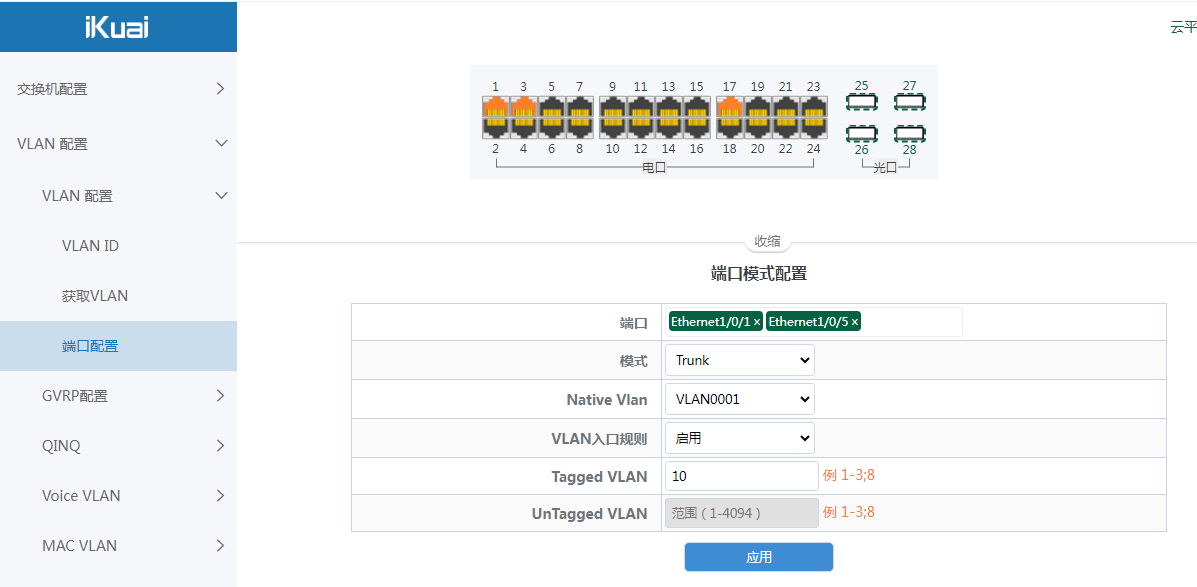

路由連接交換機的接口配置為Trunk口，native VLAN配置為VLAN1，tagged VLAN配置10。
?

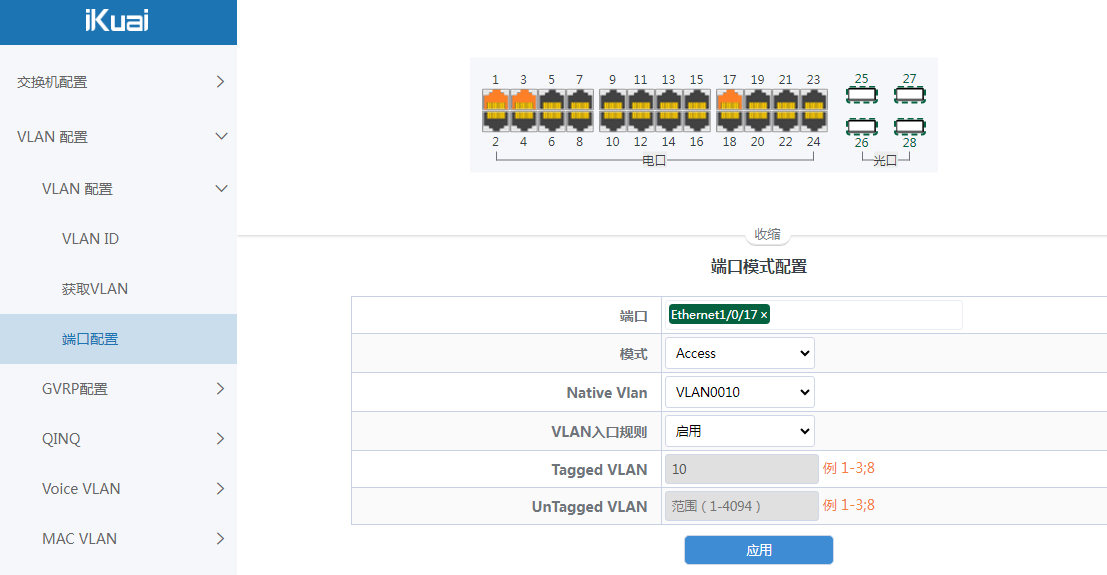

交換機連接下級設備接口設置為Access口，native VLAN配置為VLAN10。
?

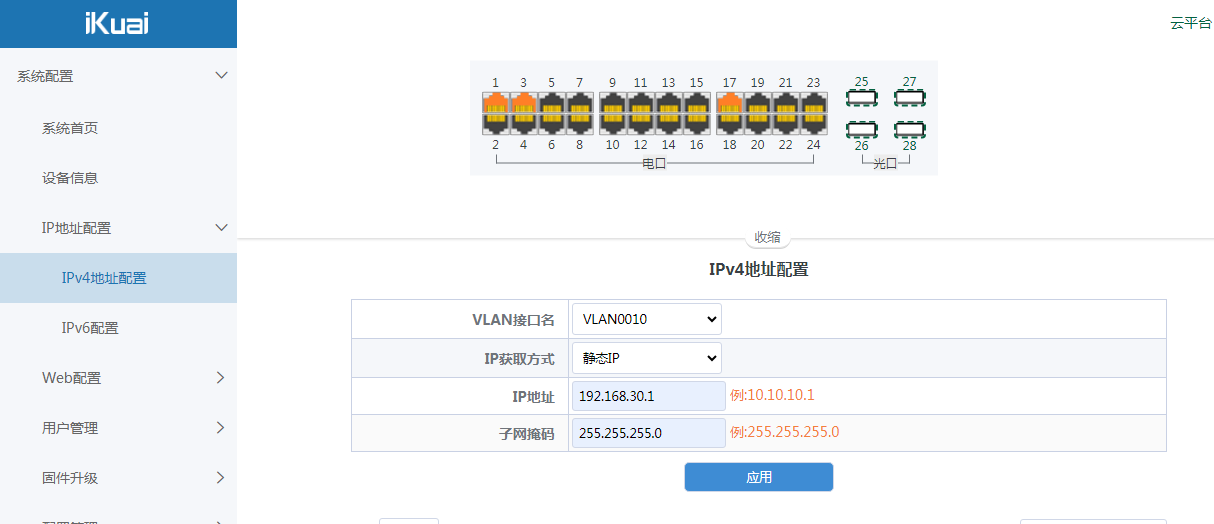

配置VLAN10 接口IP，在系統配置--IPv4地址配置處，選擇接口為VLAN10，根據需求配置IP獲取方式，配置地址。
?

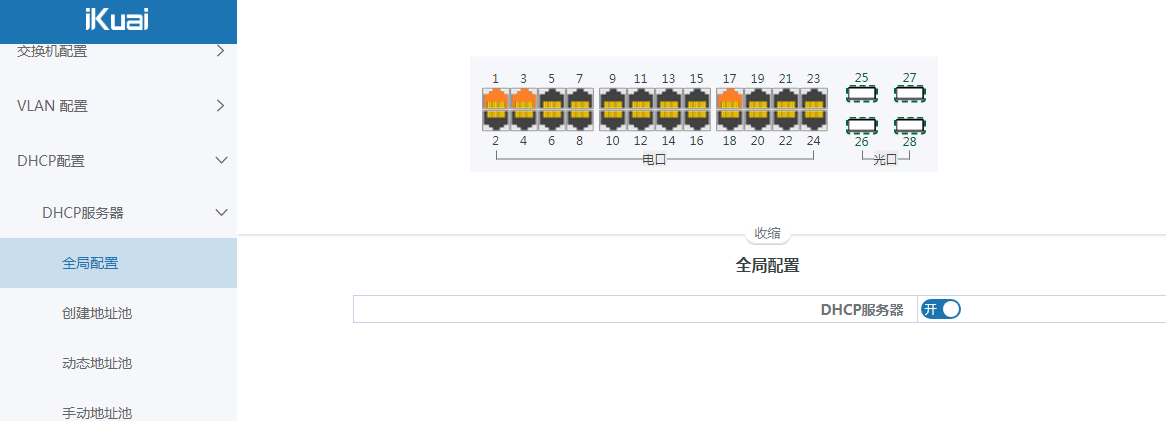

配置VLAN10 DHCP，在DHCP設置中開啟DHCP服務器。
?
創建VLAN的地址池名。
?

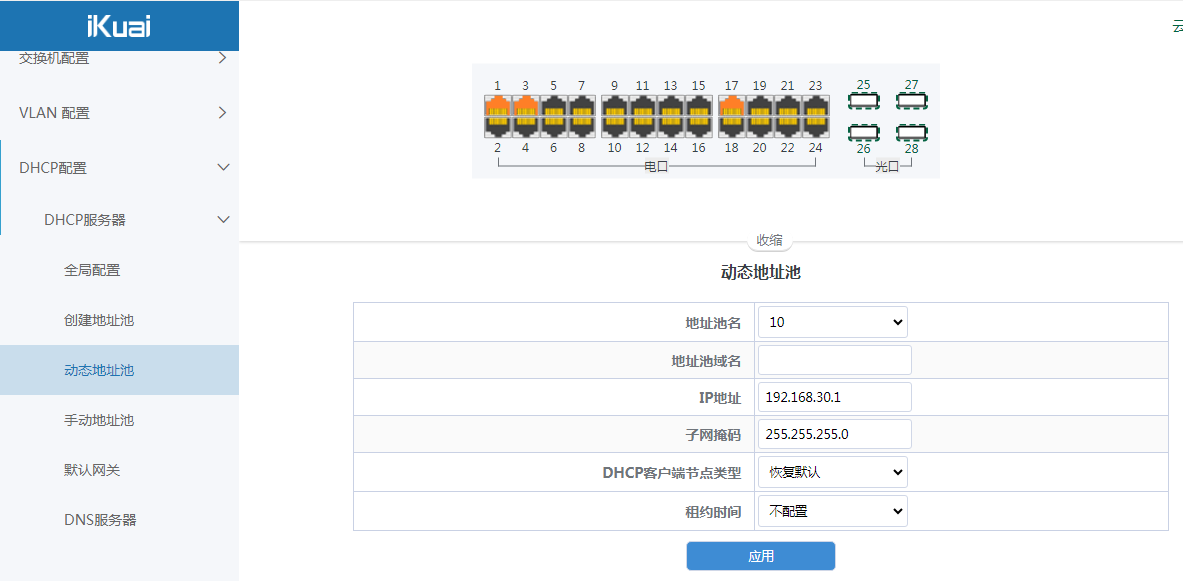

在動態地址池中，創建VLAN10地址池。
?

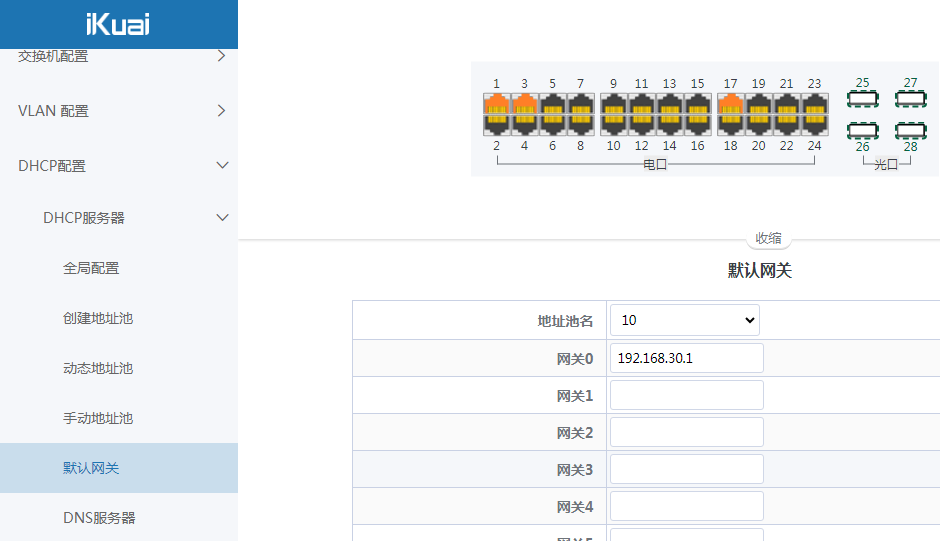

設置VLAN10 網關地址。地址池名選擇10，配置VLAN10網關地址。
?

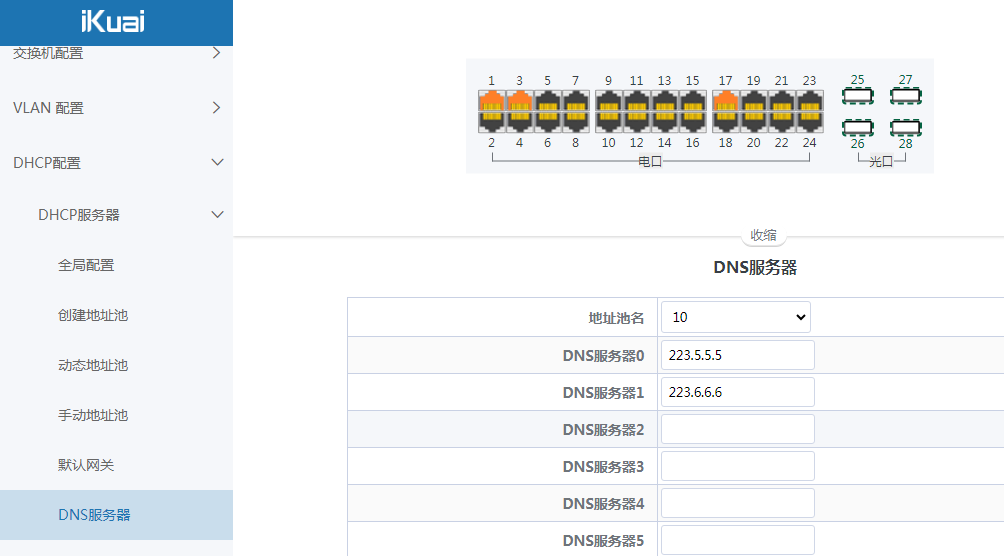

配置DNS。地址池名選擇10，設置DNS服務器地址。
?

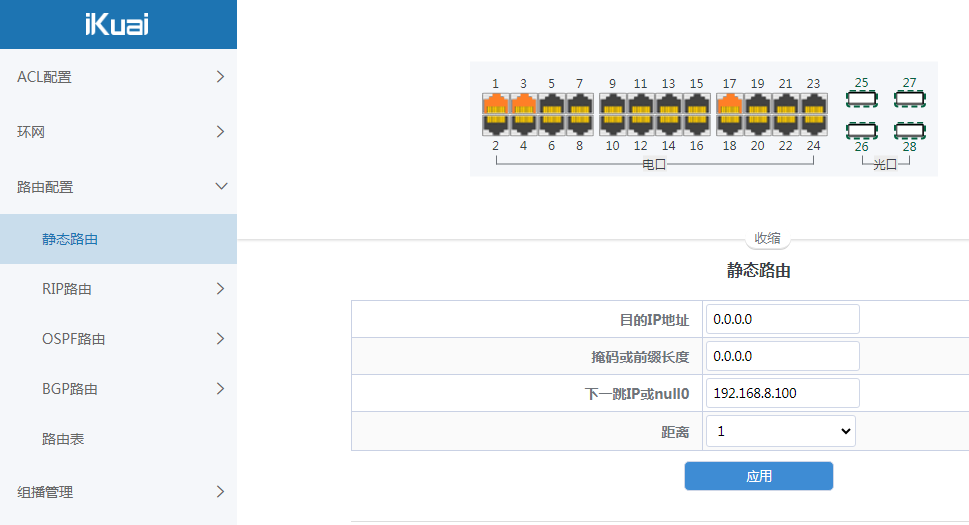

設置路由表。目的地址/掩碼：0.0.0.0，下一條網關：填寫主備路由虛擬網關地址。
?

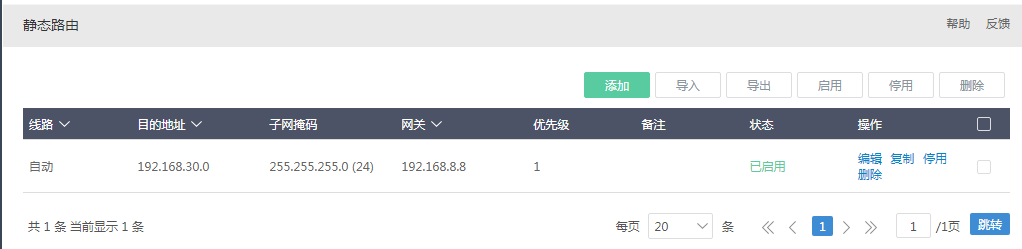

路由器靜態路由配置。目的地址填寫VLAN10網段地址，網關填寫交換機接口地址。
?
雙機熱備驗證：

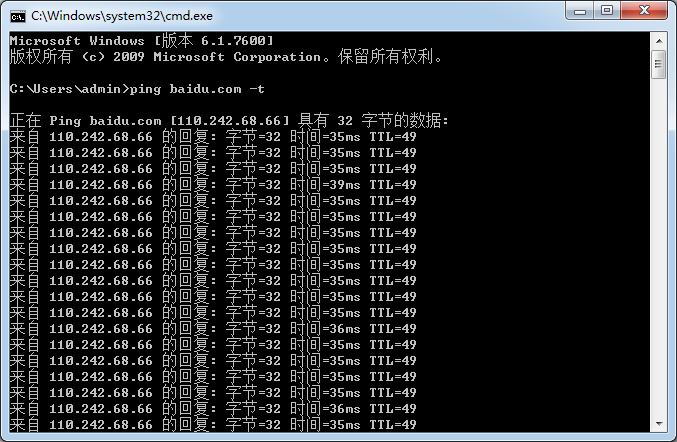

在cmd中，長ping百度，通過插拔主機外網線路，查看是否有丟包情況，來驗證環境是否搭建成功。
?
?
