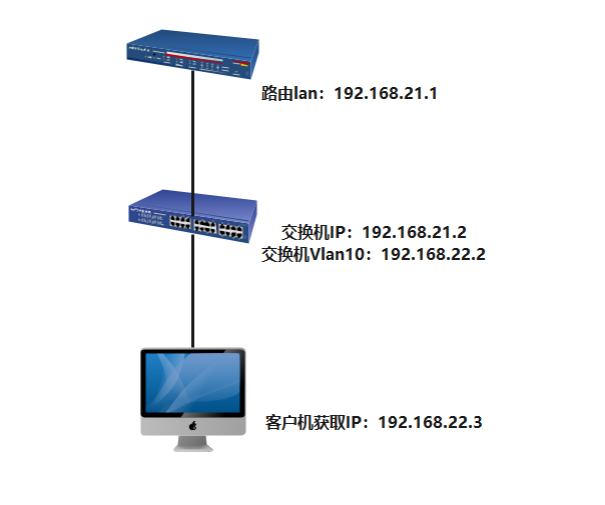

網絡拓?fù)洌?/p>
網絡拓?fù)湔f(shuō)明：路由--交換機--客戶機。路由和交換機IP按照拓?fù)鋱D中進行配置，路由關閉DHCP配置。交換機劃分vlan，交換機接客戶機的接口允許劃分vlan通過。具體設置如下：
交換機操作步驟：

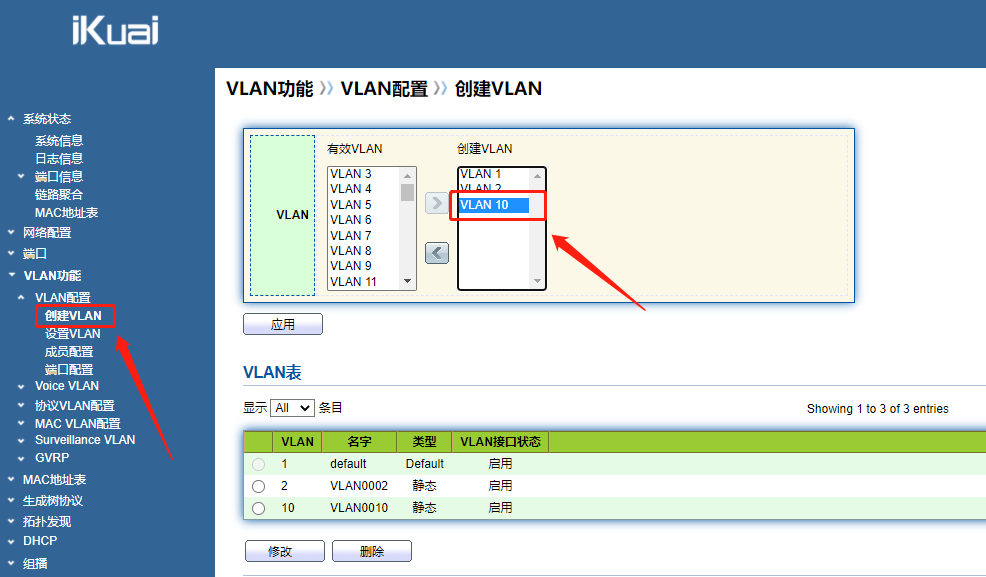

1. 在交換機劃分vlan。
在vlan設置--創建vlan，從有效vlan中選擇vlan 10添加到創建vlan中。

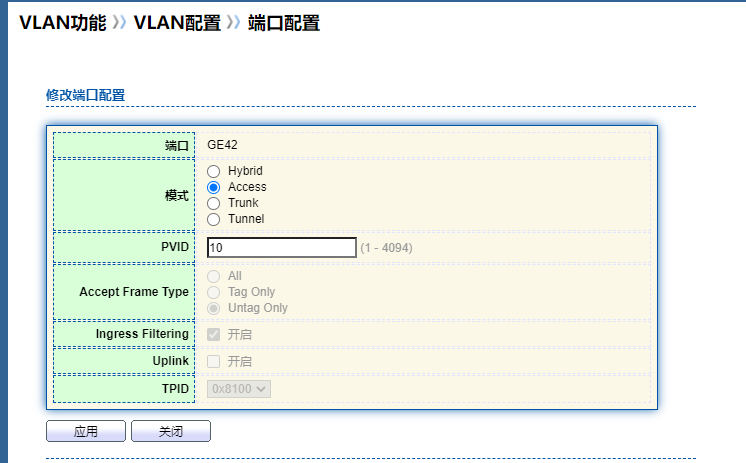

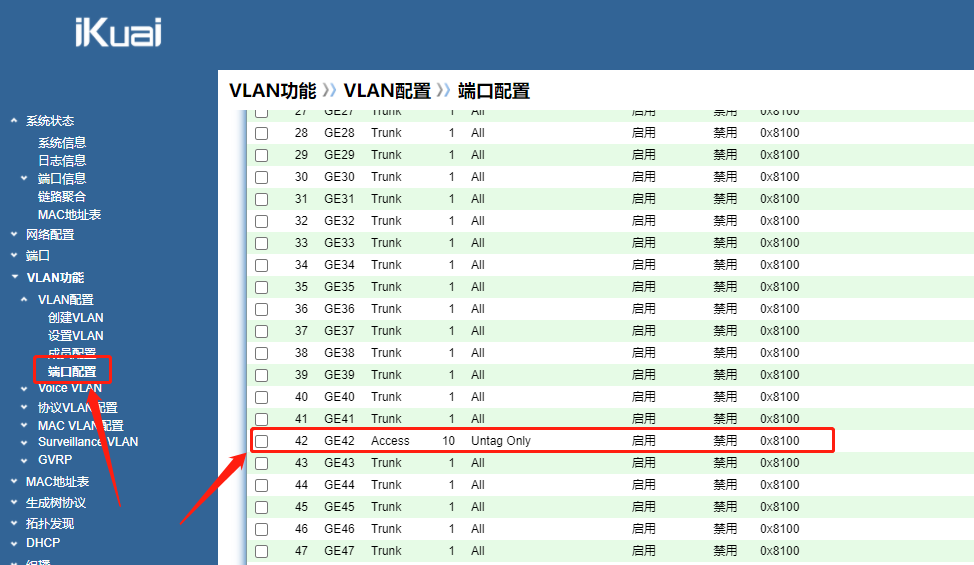

2. 將交換機接客戶機接口設置成Access口。
在vlan設置--端口配置，選擇交換機接客戶機的接口點擊頁面下方修改。
模式：選擇Access。
PVID：填寫劃分的vlanID。
其他設置默認即可。

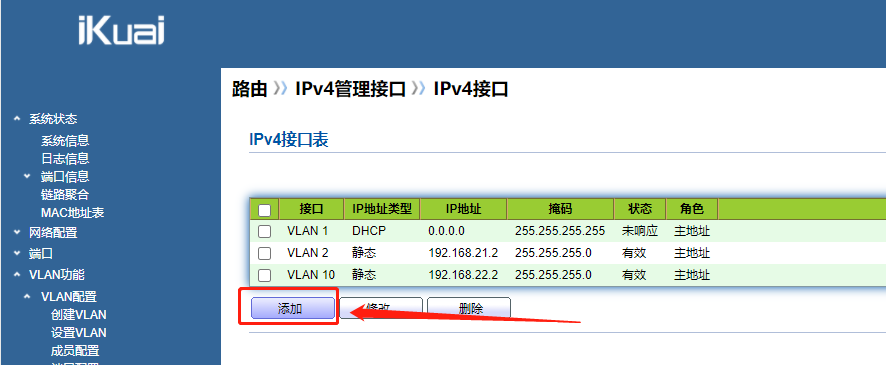

3. 設置接口地址。
在路由--IPv4管理接口--IPv4接口中添加vlan10的IP地址。
接口：選擇vlan10。
地址類型：選擇靜態。
IP地址：設置vlan網段地址，192.168.22.2。
掩碼：選擇網段掩碼，填寫255.255.255.0。

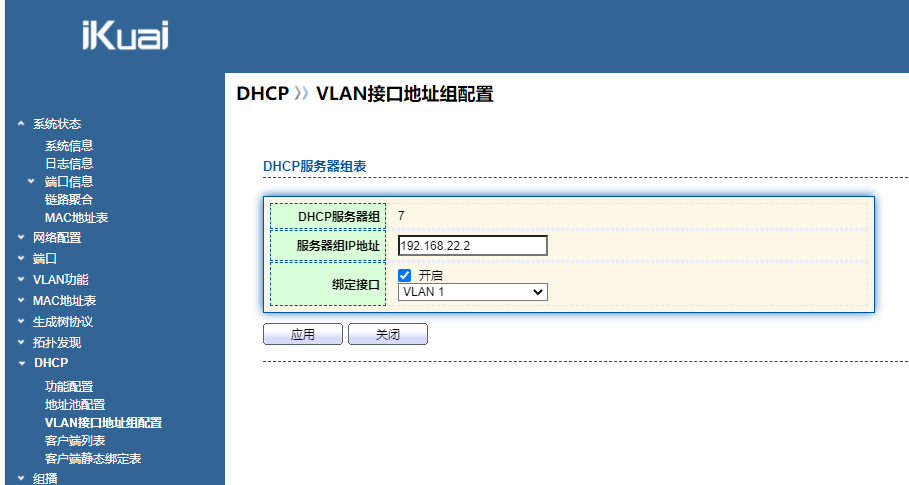

4. 設置DHCP服務器組。

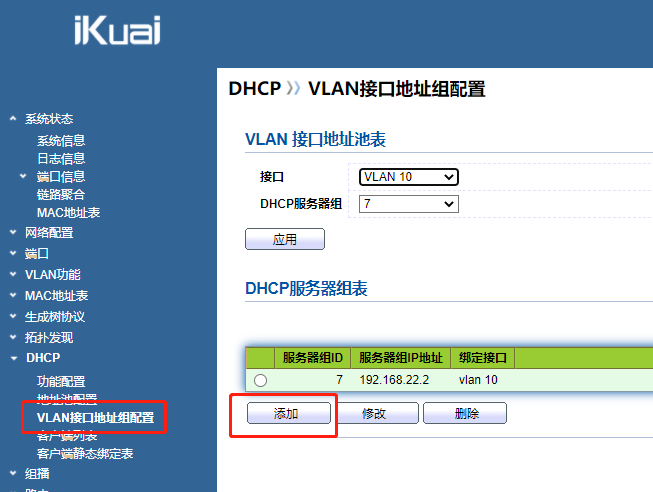

在DHCP--vlan接口地址組配置--DHCP服務器組表中添加DHCP服務器組。
DHCP服務器組：此處根據需求選擇編號。
服務器組IP地址：此處設置在IPｖ４接口中設置的IP即可，192.168.22.2。設置完成保存。

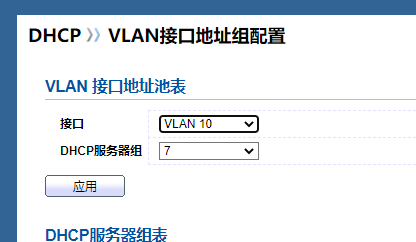

Vlan接口地址池表：
接口：選擇vlan10。
DHCP服務器組：選擇在DHCP服務器組中創建編號。

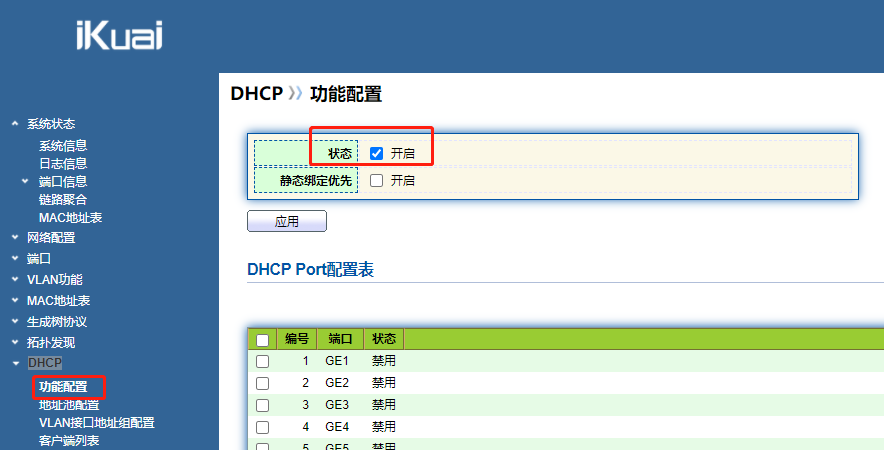

5. 在交換機上開啟DHCP。
在DHCP--功能配置--開啟DHCP狀態。

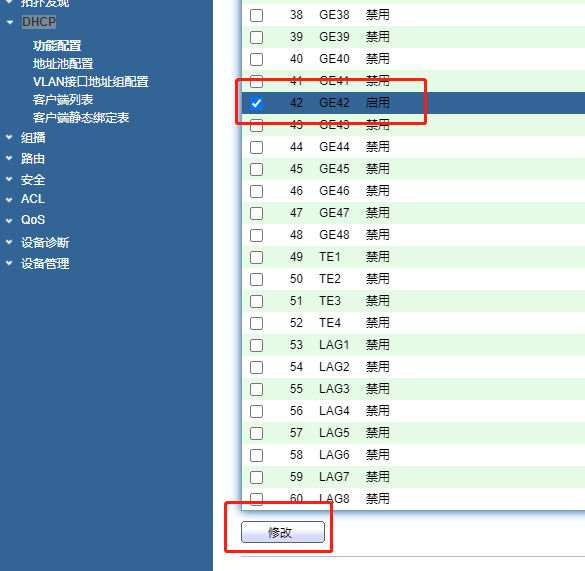

勾選交換機接客戶機的接口，點擊頁面下方修改，開啟端口DHCP。

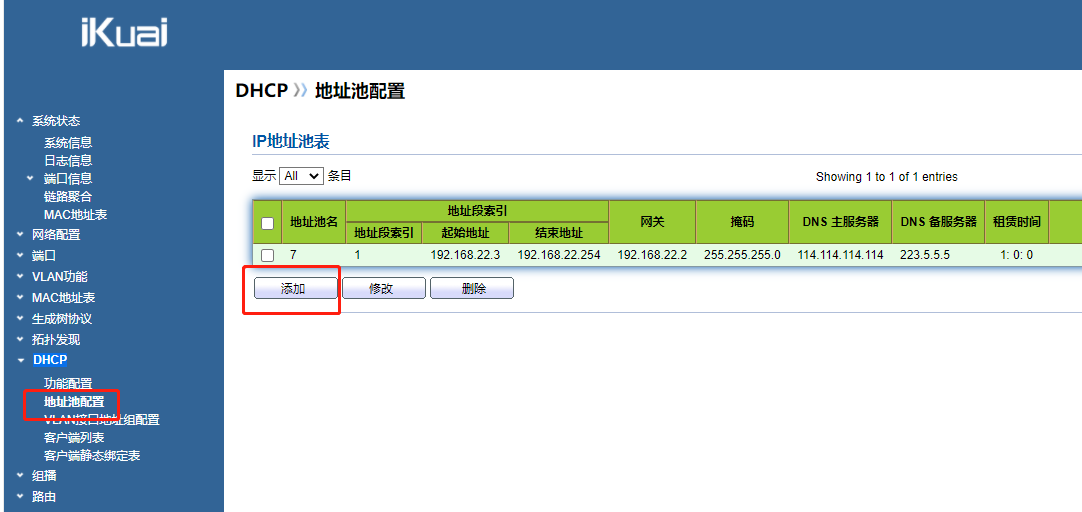

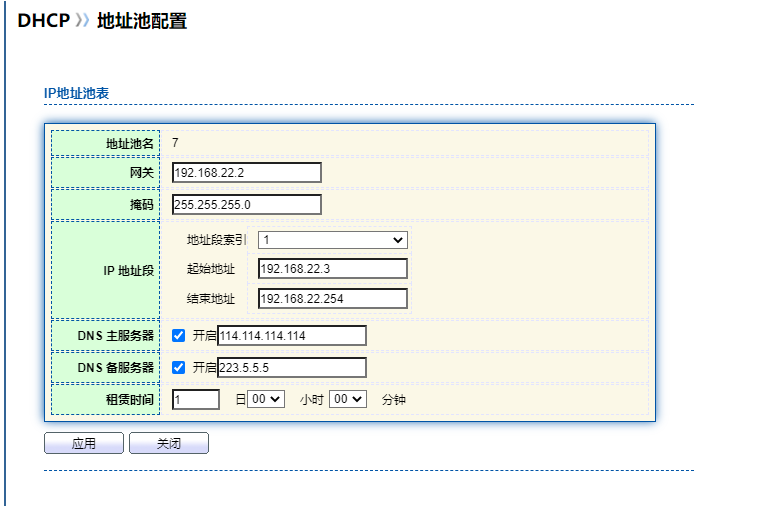

6. 設置DHCP地址池。
在DHCP--地址池配置，添加vlan10網段DHCP。
7. 設置交換機路由表：
目的地址：填寫0.0.0.0。
子網掩碼：填寫0.0.0.0。
下一條網關：填寫路由器lan口地址，192.168.21.1。

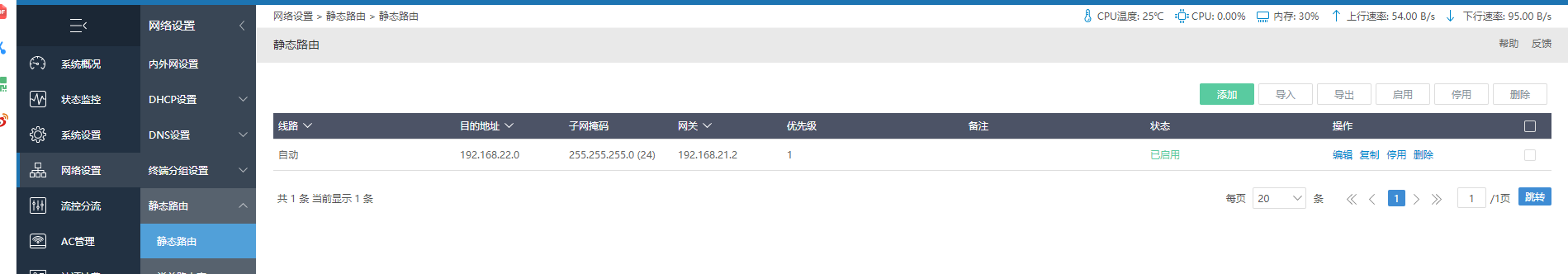

8. 路由設置靜態路由：
目的地址：指向vlan10網段，192.168.22.0。
子網掩碼：設置vlan10網段掩碼。
網關：填寫交換機接口地址，192.168.21.2。

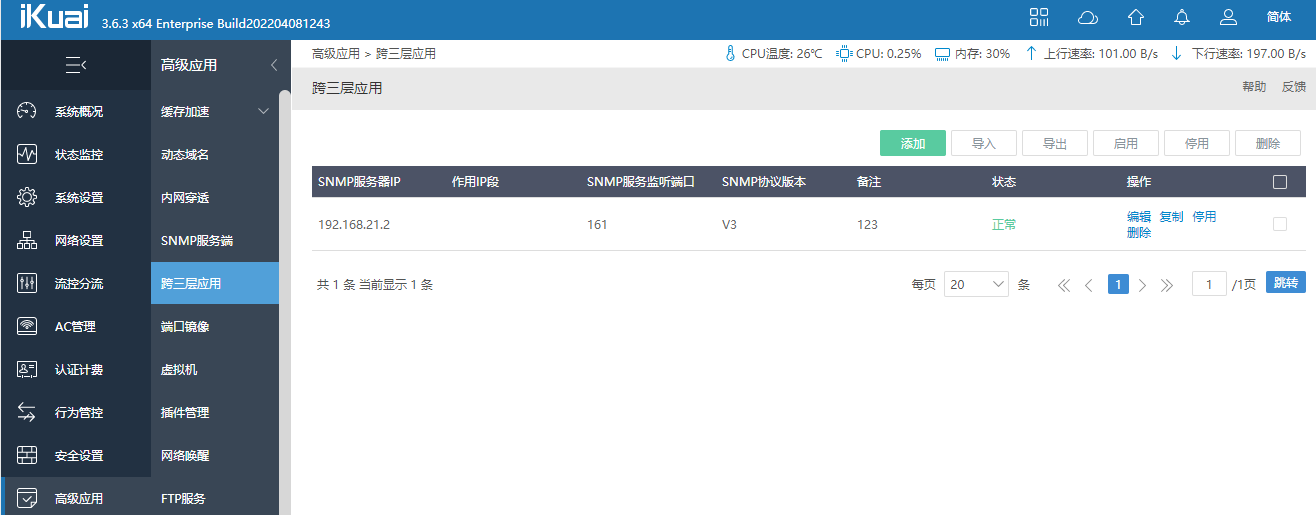

9. 添加跨三層應用
高級應用--跨三層應用--添加

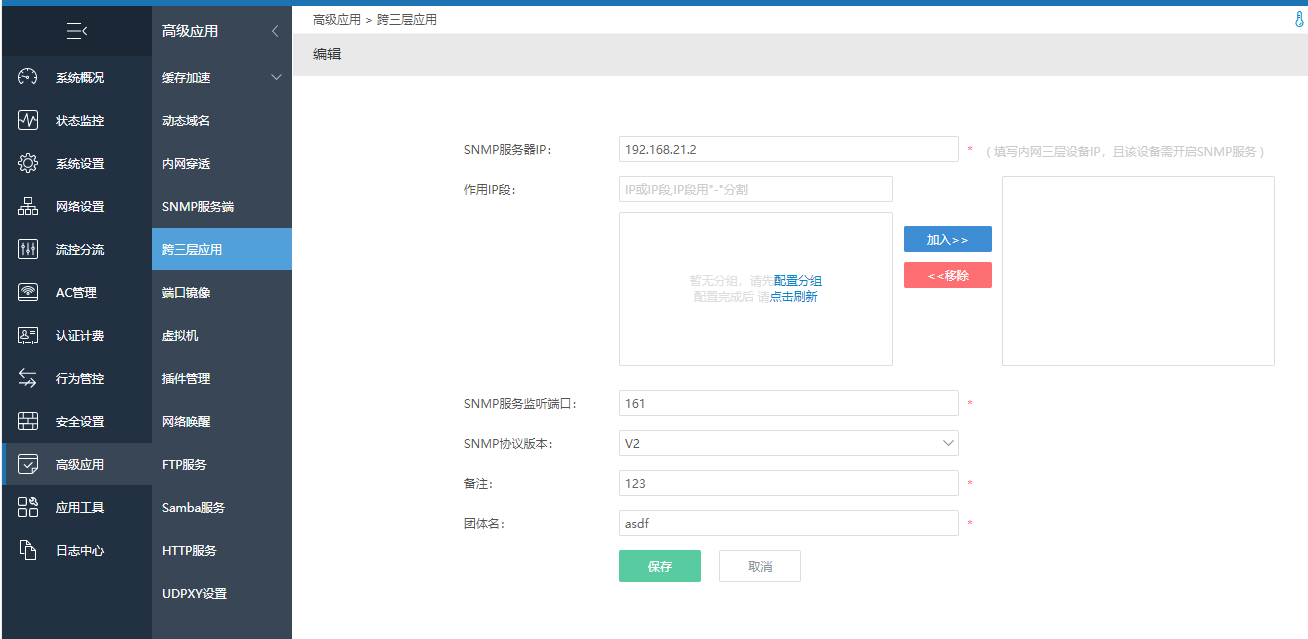

9.1協議版本V2
SNMP服務器IP：填寫交換機IP
作用IP段：根據需求填寫
SNMP協議版本：選擇V2
團體名：設置團體名
交換機配置

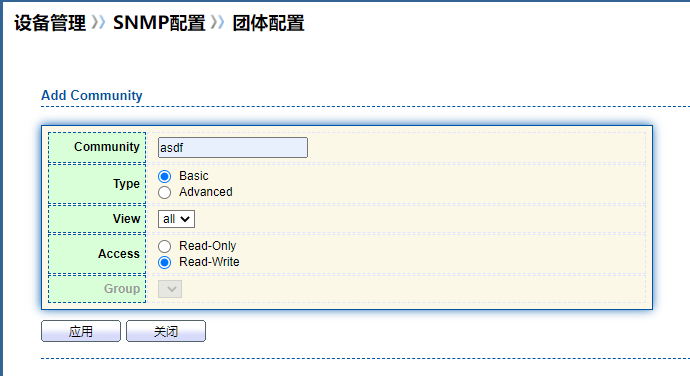

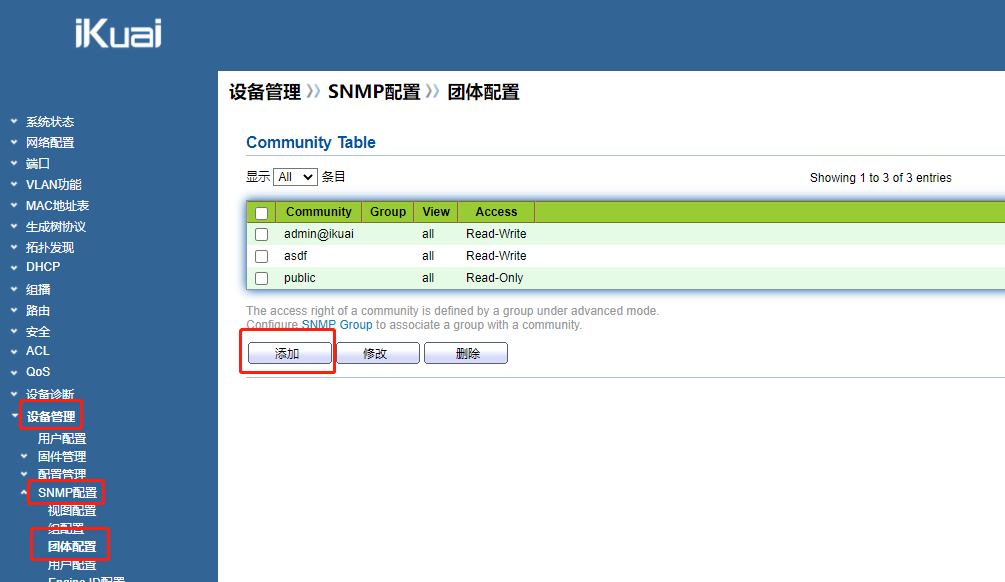

設備管理--SNMP配置--團體配置
Community：填寫路由器上設置的團體名
Access：選擇讀寫 ?
完成后點擊應用、保存配置
9.2協議版本V3
SNMP服務器IP：填寫交換機IP
作用IP段：根據需求填寫
SNMP協議版本：選擇V3
用戶名：設置用戶名
安全：認證且加密
交換機配置

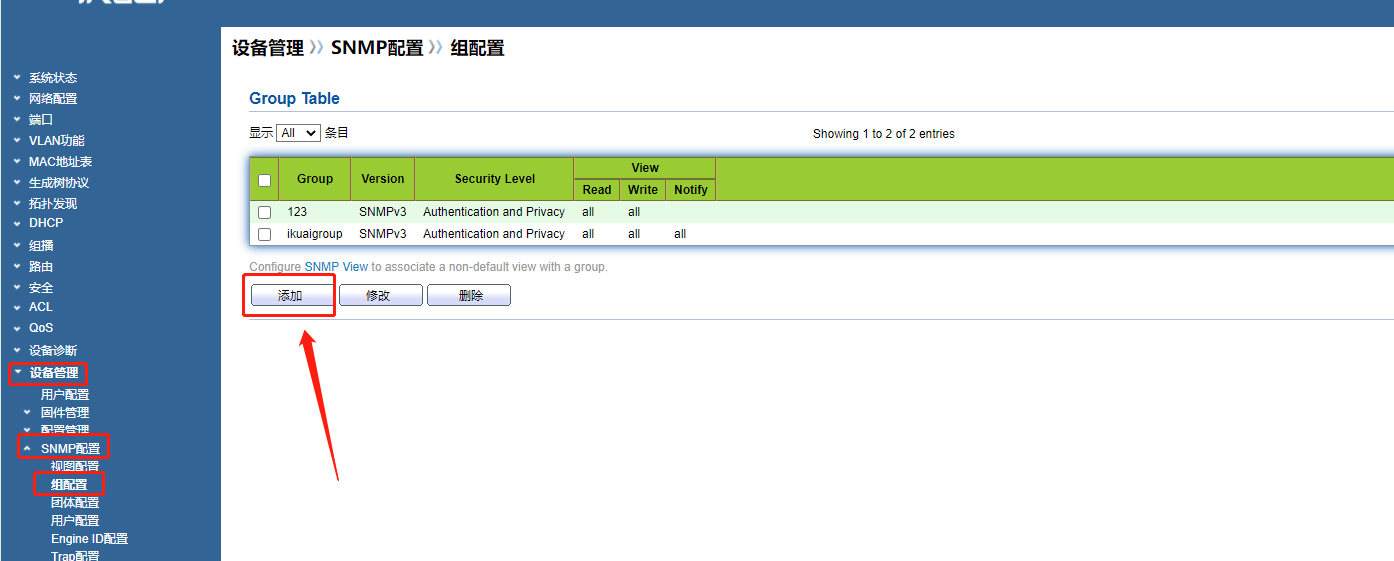

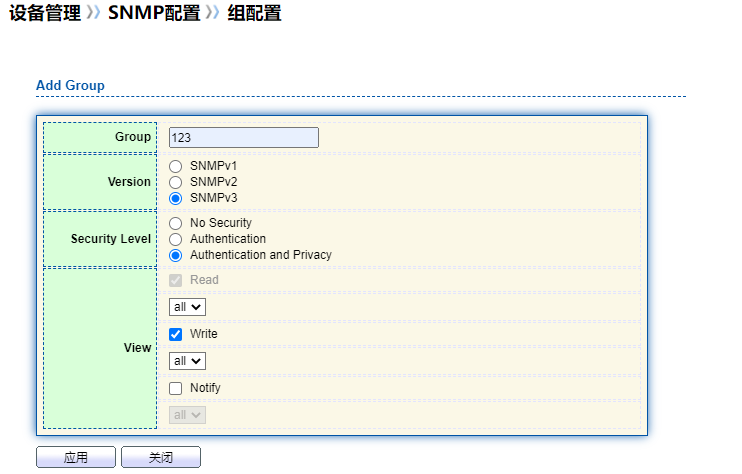

設備管理--SNMP配置--組配置--添加
Group：設置名稱
Version：勾選SNMPV3
View：勾選write

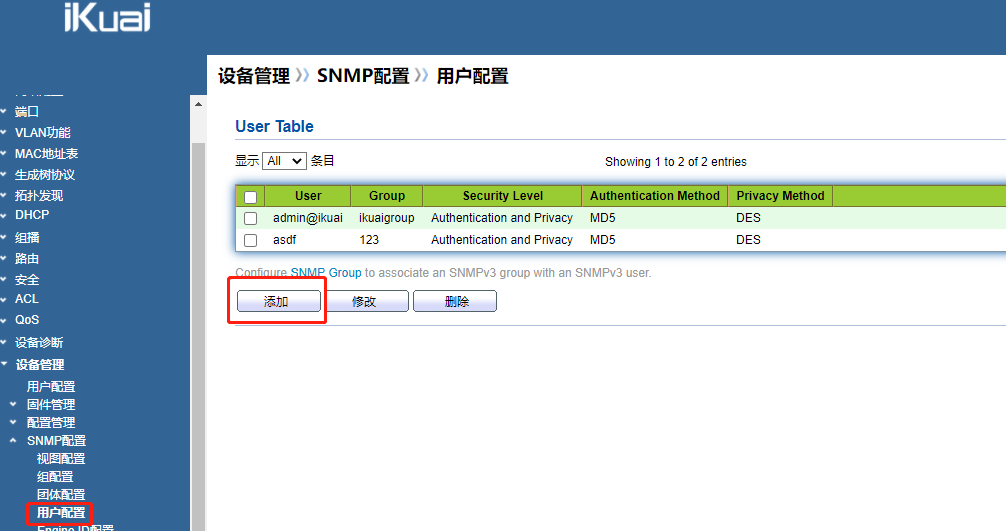

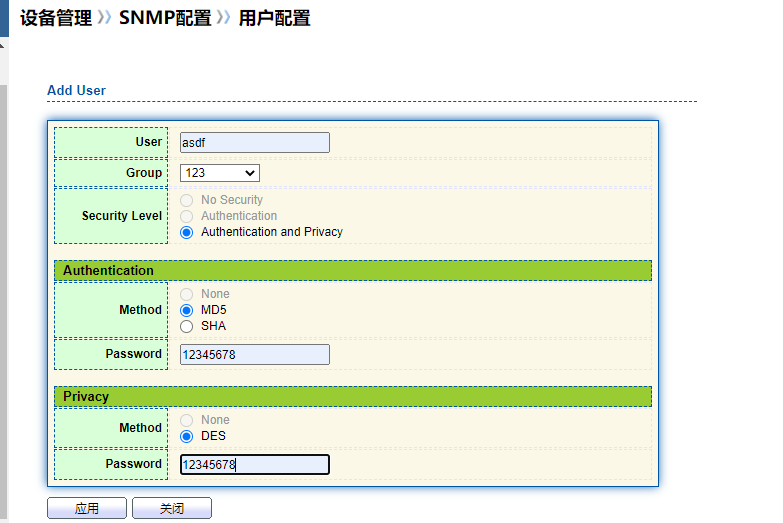

設備管理--SNMP配置--用戶配置--添加
User：填寫路由上設置的用戶名
Group：填寫組配置名稱
Authentication Password：填寫路由器設置的認證密碼
Privacy password：填寫路由器設置的加密密碼
點擊應用，保存配置。
