實現需求：AP與路由之間間隔三層交換機。配置AP的SSID-VLAN功能，連接AP的兩個SSID時獲取不同網段地址。
一、網絡拓撲
二、交換機配置
1. 創建vlan10、20 作為AP和下面終端使用

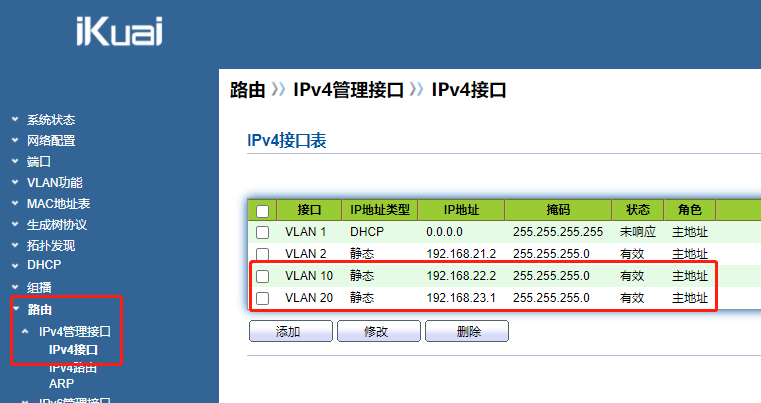

2. 配置vlan10 和vlan20的網關地址。

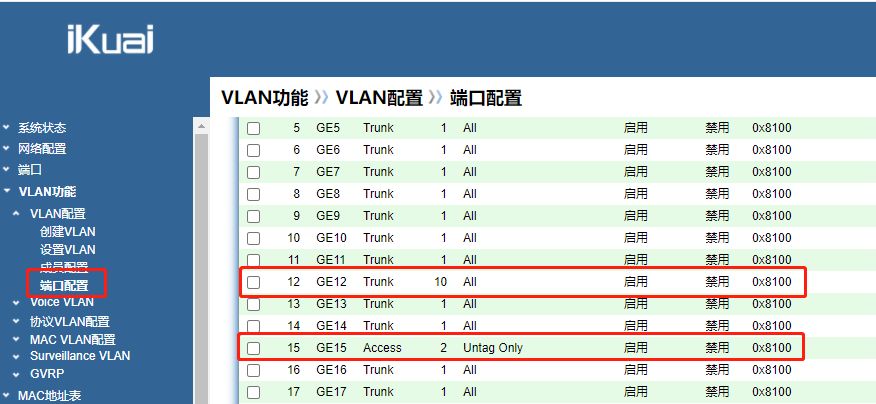

3. 端口配置
交換機連接AP接口設置為Trunk口，PVID為10。交換機連接路由器接口設置為Access口，PVID設置為2。
4. 成員配置
交換機連接AP接口設置為Trunk口，成員添加VLAN10和VLAN20。交換機連接路由器接口設置為Access口，成員添加VLAN2。

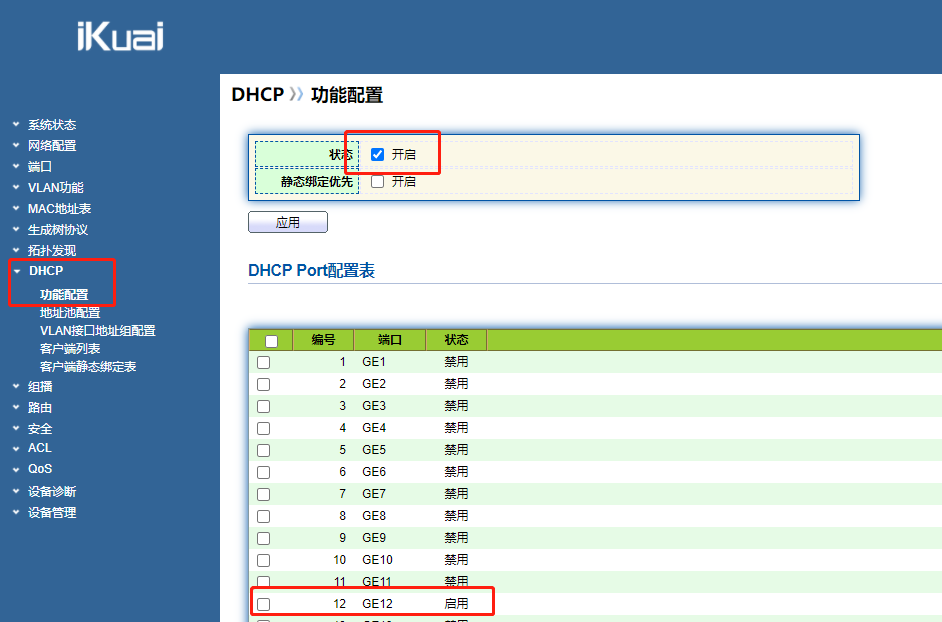

5. 開啟dhcp功能。
功能配置里開啟DHCP服務，并啟用交換機連接AP接口。
6. 設置DHCP服務器組。
在DHCP--vlan接口地址組配置--DHCP服務器組表中添加DHCP服務器組。
DHCP服務器組：此處根據需求選擇編號。
服務器組IP地址：此處設置vlan10/vlan20。設置完成保存。
接口：選擇vlan10/vlan20。
DHCP服務器組：選擇在DHCP服務器組中創建編號。
7. 配置默認靜態路由表。
在路由--IPV4管理接口--ipv4路由設置 目的地址以及掩碼為0.0.0.0，下一跳地址為路由lan口地址即：192.168.21.1
8. 配置option43。
option43需要在命令行配置?？梢允褂胻elnet功能，進入命令行，輸入賬號密碼后可以使用conf進入配置模式。
需先進入ip地址池，即ip pool 10 ?然后配置option43 ?
Option 43 hex 0104c0a81501
Option 43 hex 是固定的無需進行修改，后面的01 ?04分別代表 ac與后面字段數可以不進行修改， c0a81501則是路由LAN口地址轉換為16進制所得，c0為192 ?a8為168 ?15為21 ?01為1 可以通過計算器算得。
?
二、路由器設置

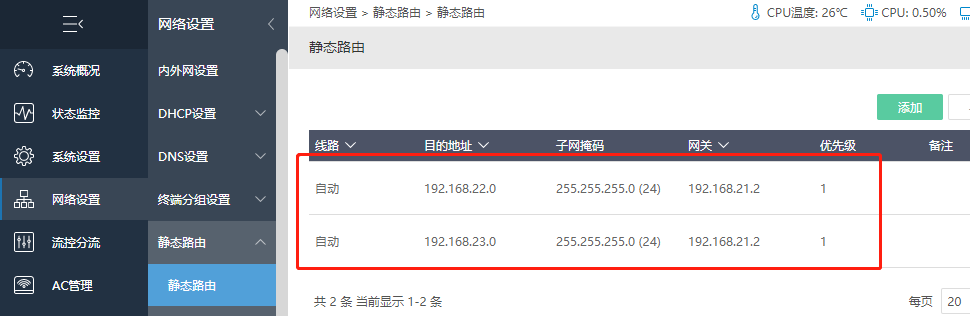

1. 添加靜態路由

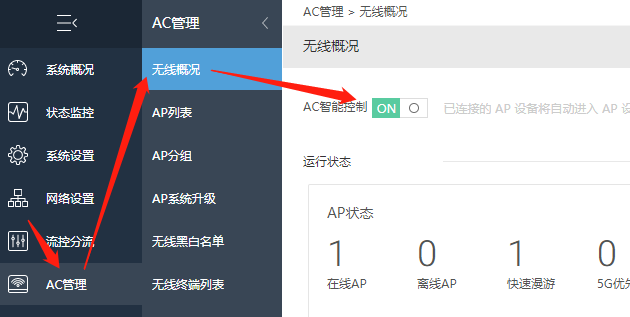

2. 打開AC智能控制
3. 開啟SSID VLAN

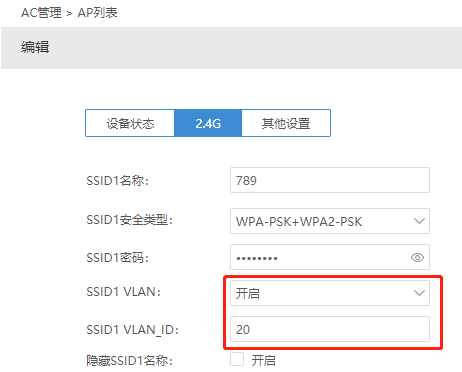

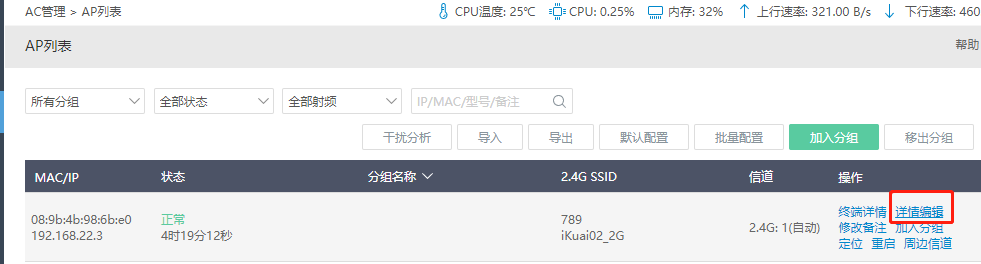

在AP列表--編輯詳情開啟SSID VLAN
