網絡拓撲：
所使用設備：3.X版本愛快路由器，IK-J7128交換機，愛快AP。
實現功能：AP的SSID-VLAN功能，連接AP的SSID時獲取和AP本身不同網段地址。
?
路由端配置
?

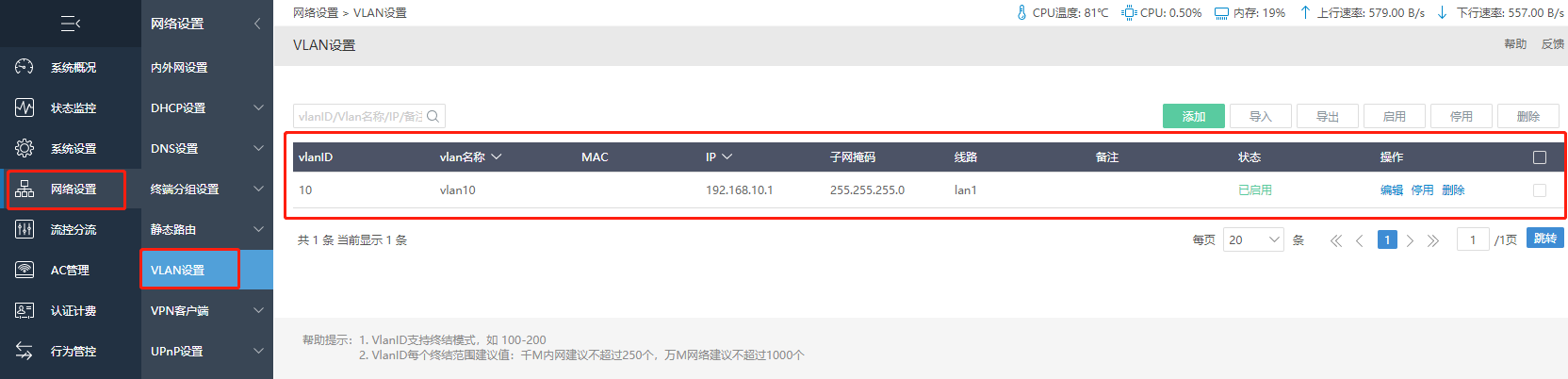

步驟一：首先在路由網絡設置--VLAN設置設置VLAN，VLAN網段不要和路由器中其他網段有沖突。

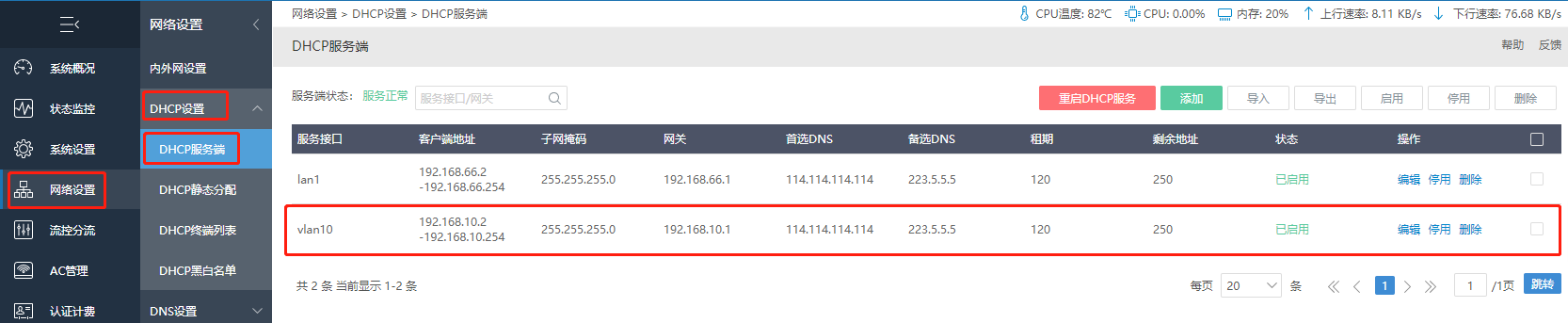

步驟二：在網絡設置--DHCP設置--DHCP服務端，配置對應VLAN的DHCP服務端。
服務接口：選擇對應VLAN接口
客戶端地址池：配置VLAN網段地址
子網掩碼：配置對應VLAN的子網掩碼。
網關：VLAN的地址就是網關地址。
交換機配置：

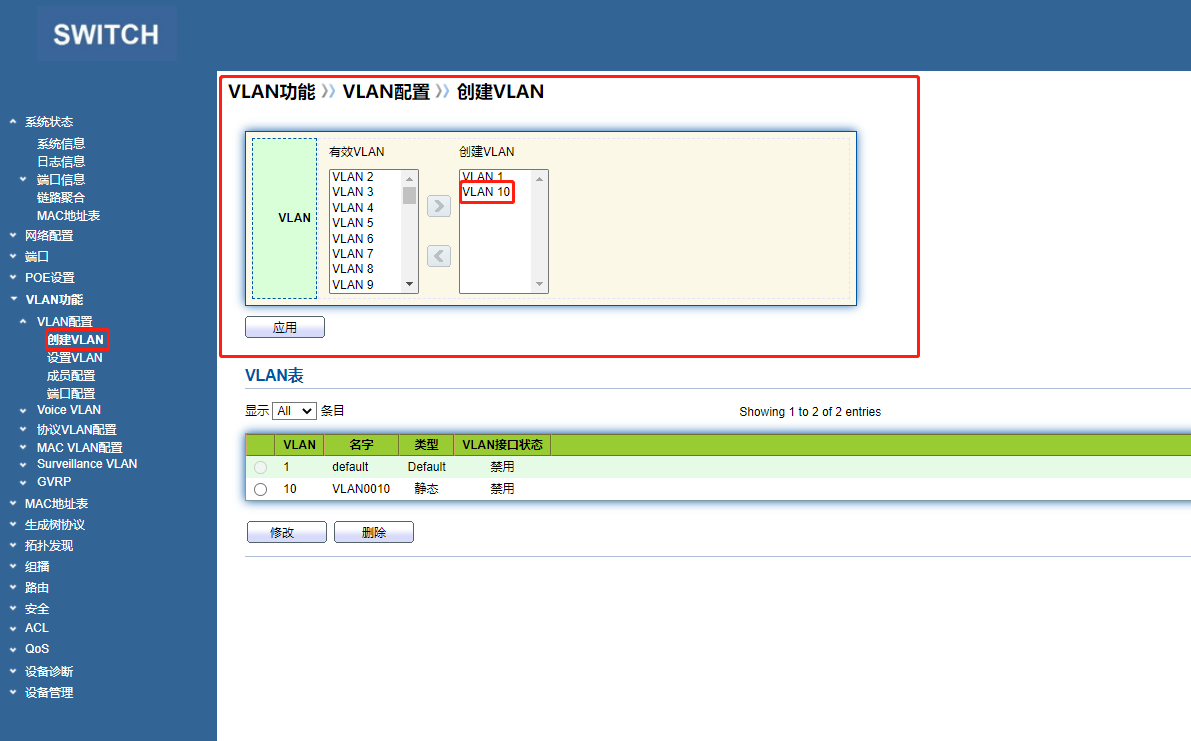

步驟一：在創建VLAN中，從有效VLAN中選擇與路由對應的VLAN加入到創建VLAN列表中，然后點擊應用。

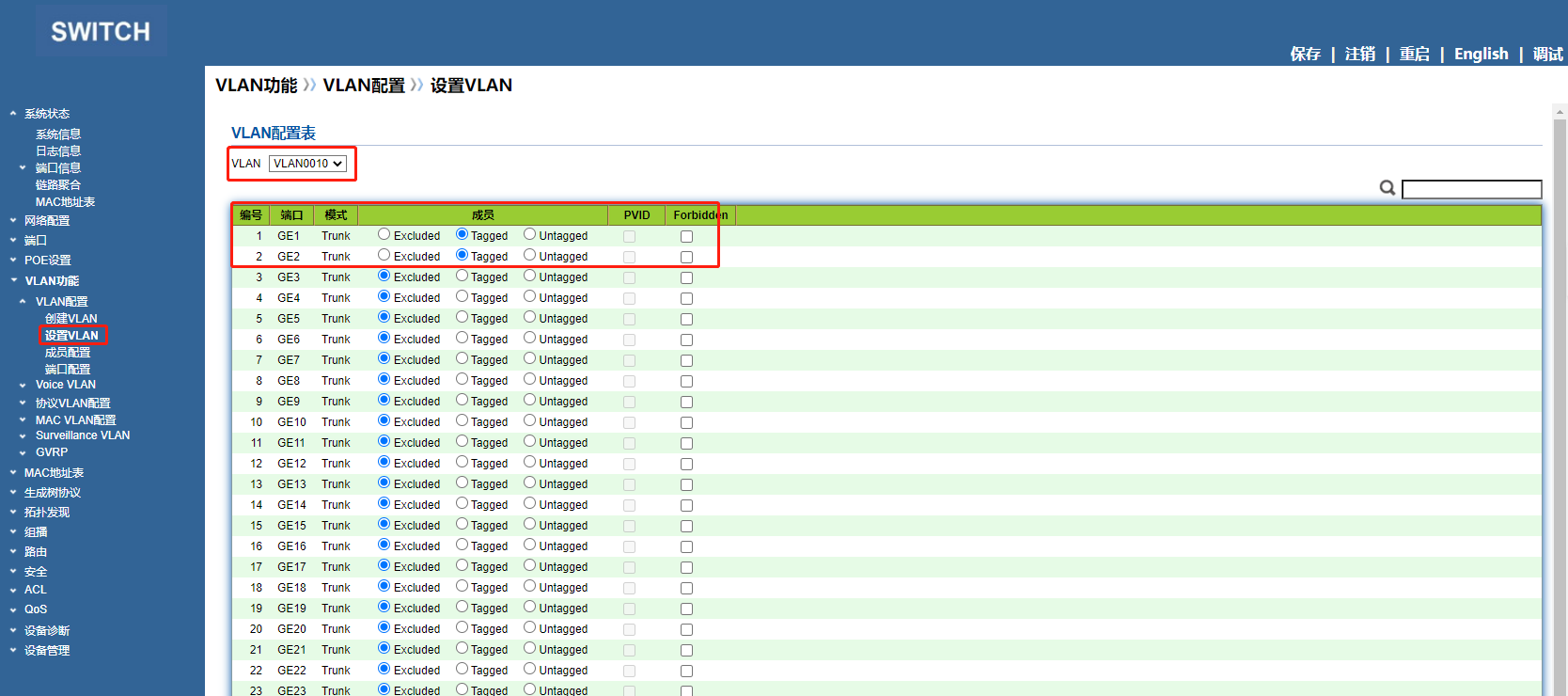

步驟二：點擊設置VLAN，VLAN選擇設置的對應VLAN，路由接交換機的接口和AP接交換機的接口設置成trunk口，成員選擇Tagged，然后選擇應用。
?
AP配置：
步驟一：點擊AC管理----AP列表，找到要設置VLAN的AP,點擊對應AP的詳情編輯。

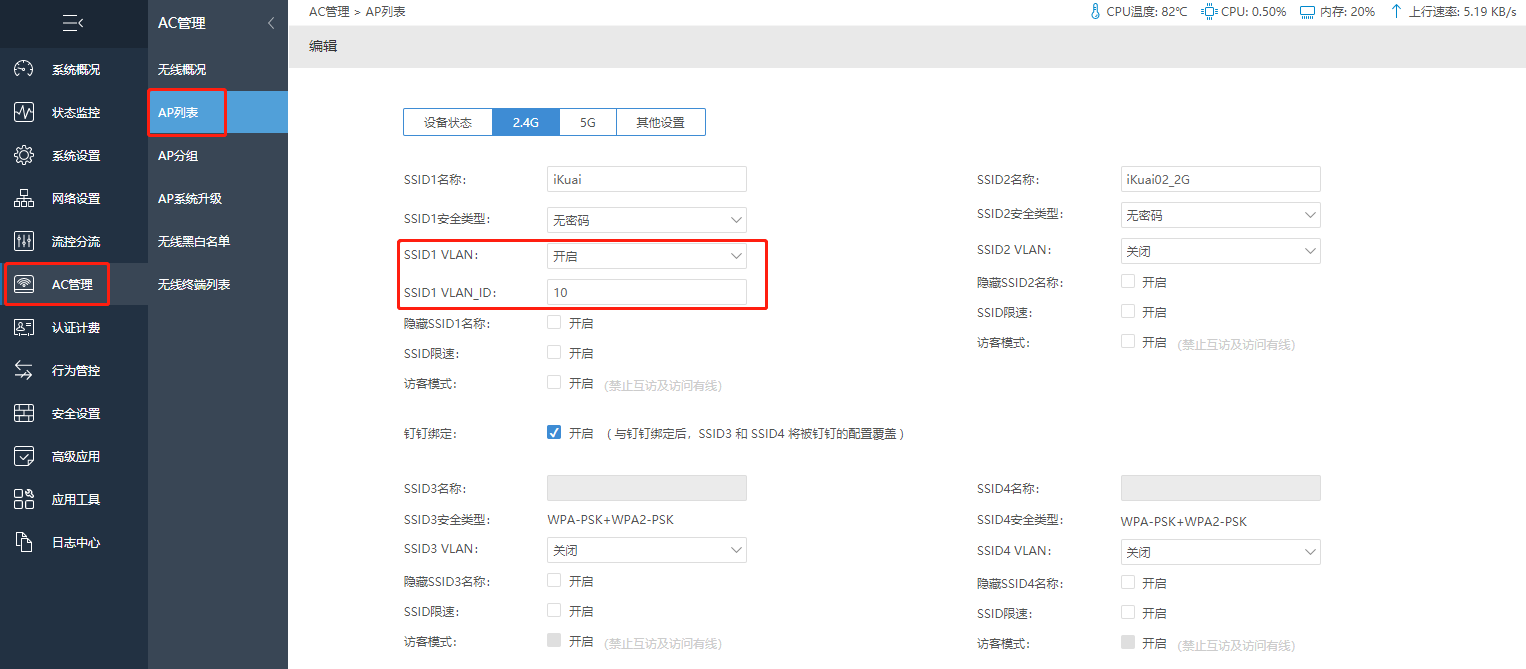

步驟二：這里按照需求開啟2.4g/5g頻段下SSID的VLAN，將SSID VLAN選擇開啟，SSID VLAN-ID填寫對應的VLAN的ID即可。

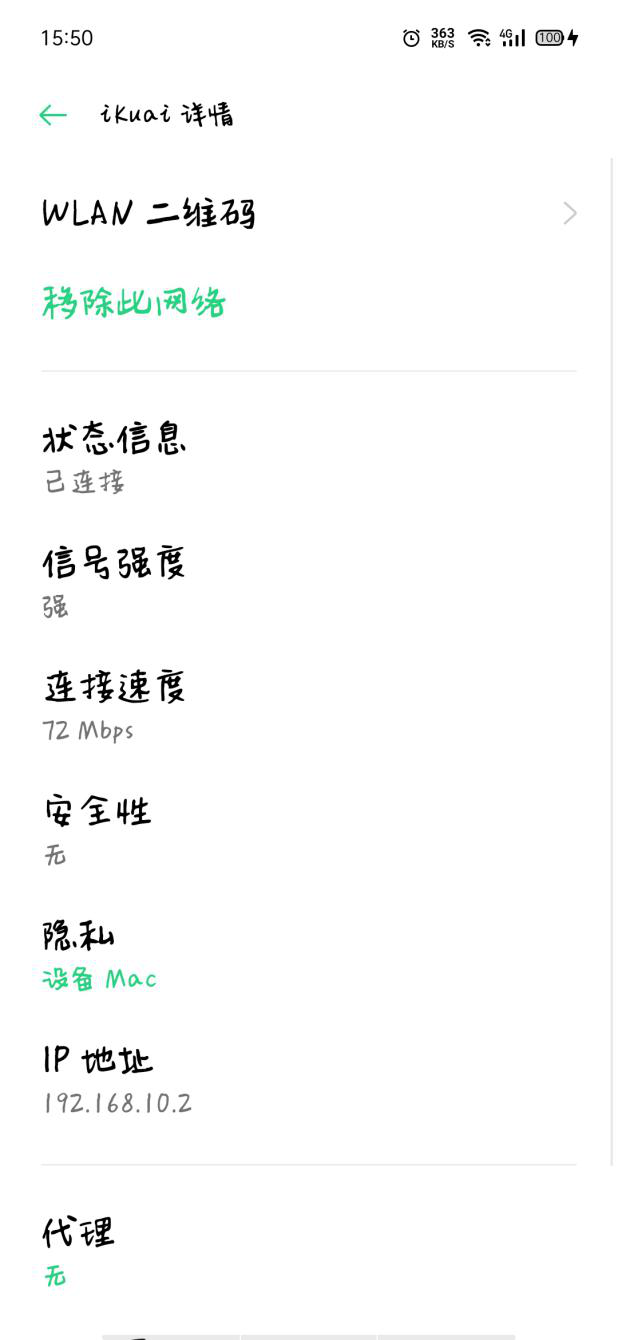

手機連接無線：獲取IP地址為192.168.10.2，代表設置成功了。
