一、名詞解釋
此教程為愛快J50/J35對接愛快路由實現網絡設置-內外網設置下，wan接口的接入方式使用基于VLAN的混合模式上網配置案例
?

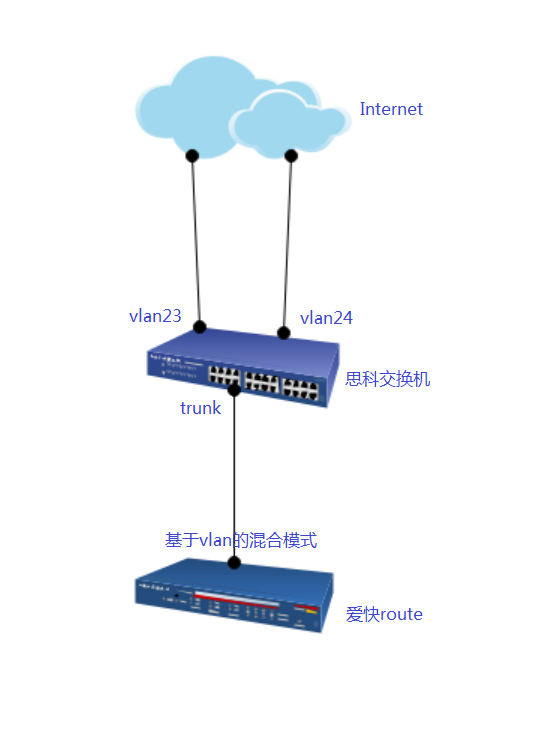

二、網絡拓?fù)浣榻B
?
架構描述：兩條外網線路接入同一交換機，交換機一根線連接愛快路由wan口
三、具體配置

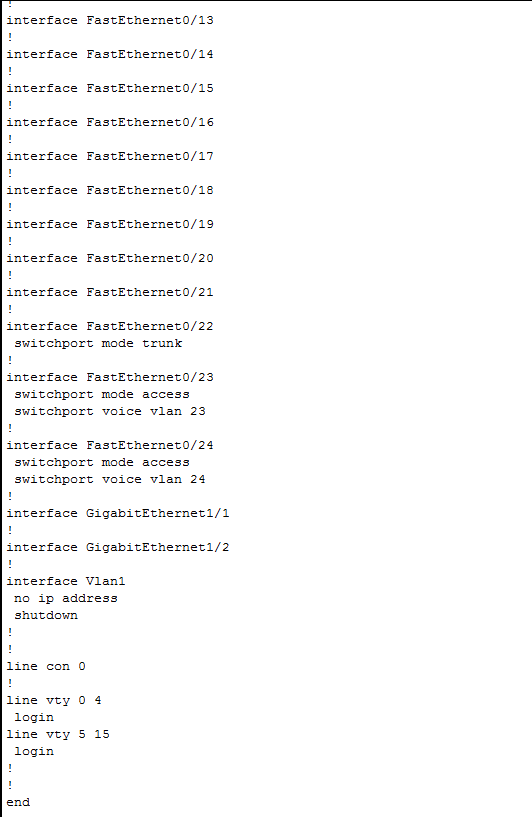

1、交換機創建VLAN23和VLAN24，外網線接入交換機的兩個23口和24口分別加入兩個VLAN（方便觀察，我們處理對應關系一致）；交換機連接路由的22口設置成trunk口，允許
VLAN23和VLAN24通過
|
Switch>enable |
|
Switch#conf t |
|
Switch(config)#vlan 23 |
|
Switch(config-vlan)#exit |
|
Switch(config)#vlan 24 |
|
Switch(config-vlan)#exit |
| Switch(config)#interface fastEthernet 0/23 |
| Switch(config-if)#switchport mode access |
| Switch(config-if)#switchport voice vlan 23 |
| Switch(config-if)#exit |
| Switch(config)#interface fastEthernet 0/24 |
| Switch(config-if)#switchport mode access |
| Switch(config-if)#switchport voice vlan 24 |
| Switch(config-if)#exit |
| Switch(config)#int fastEthernet 0/22 |
| Switch(config-if)#switchport mode trunk |
| Switch(config-if)#switchport trunk allowed vlan all |
| Switch(config-if)#exit |
2、路由器選擇基于VLAN的混合模式，這里以ADSL方式為例（較常用的多撥模式），
填寫信息千萬注意與vlanID對應的線路帳號密碼完全一致
如：交換機vlan23物理連接線路的情況，確認此線路的帳號密碼，并正確填寫在愛快對應vlan23的路由策略內。
?
?
