實現需求：交換機對接路由器的VLAN配置
大致步驟：路由器創建VLAN，根據VLAN創建DHCP。
交換機1口連接路由器，做trunk，交換機2口連接下面PC，創建vlan，做access，讓下面終端可以獲取路由器分配的vlan IP。
?
1：路由器方面操作
①：創建VLAN；

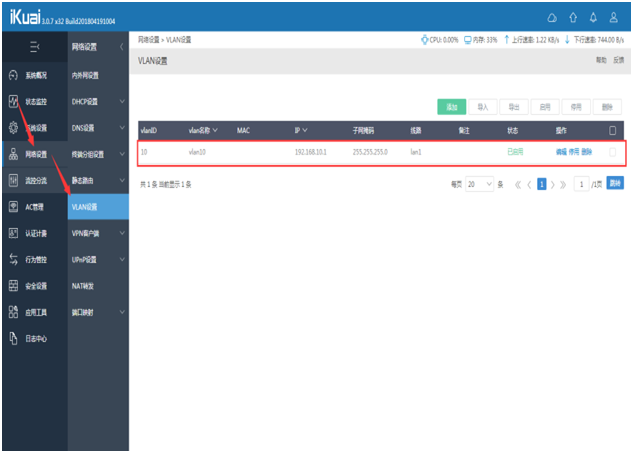

在路由器web界面網絡設置--vlan設置里面創建一個基于Lan1口的vlan10，IP地址為192.168.10.1
?
?
②：創建一條基于vlan10的DHCP；

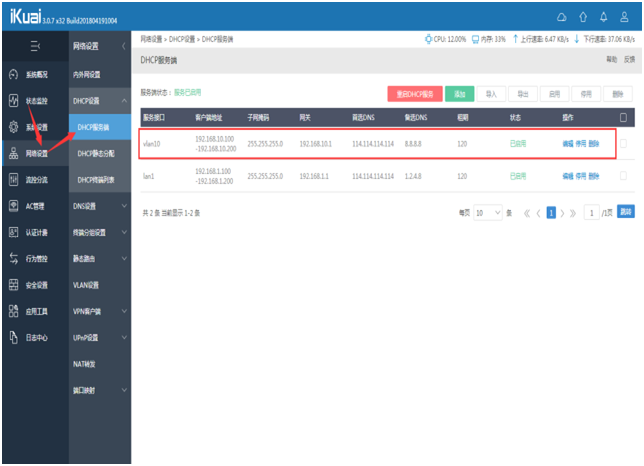

在路由器web界面DHCP設置--DHCP服務端里面創建一條策略，服務接口是vlan10，網關IP為vlan10的IP地址也就是192.168.10.1
?
?
?
二：交換機配置
?
2口做vlan，指定vlan10；1口指定trunk口，放行vlan10；
<Huawei>system-view
[Huawei]vlan10
[Huawei-vlan23]quit
?[Huawei]interface g0/0/2
[Huawei-GigabitEthernet0/0/2]port link-type access
[Huawei-GigabitEthernet0/0/2]port default vlan 10
[Huawei-GigabitEthernet0/0/2]quit
?[Huawei]int g0/0/1
[Huawei-GigabitEthernet0/0/1? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
[Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan all
[Huawei-GigabitEthernet0/0/1]quit
[Huawei]display? current-configuration
?
這個時候整個配置過程就完成了，將電腦連接交換機的2口，同時把電腦改為自動獲取IP地址的方式，這個時候電腦就已經可以
獲取到由路由器分配的VLAN ip地址了
?
