實現需求：如何實現基于VLAN的混合模式上網

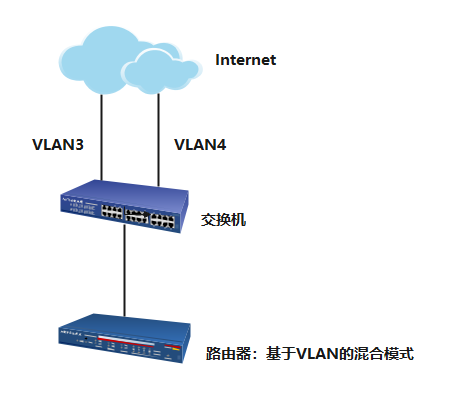

一、 網絡拓撲
兩條外網接入同一交換機，交換機一根線連接愛快路由wan口
二、交換機配置

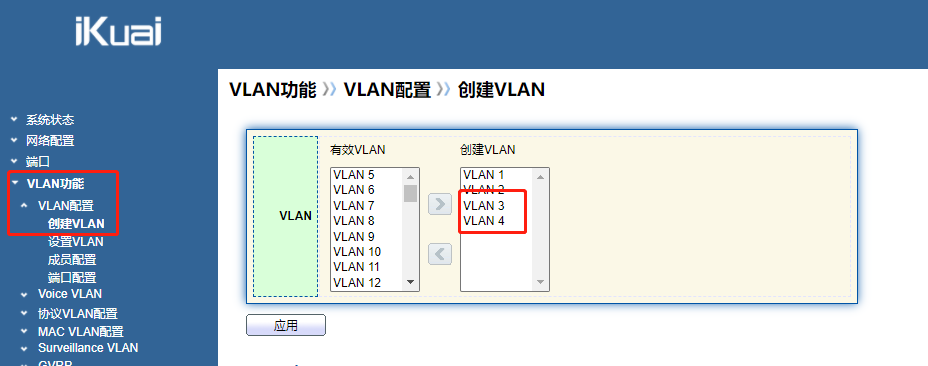

1、交換機創建VLAN3和VLAN4

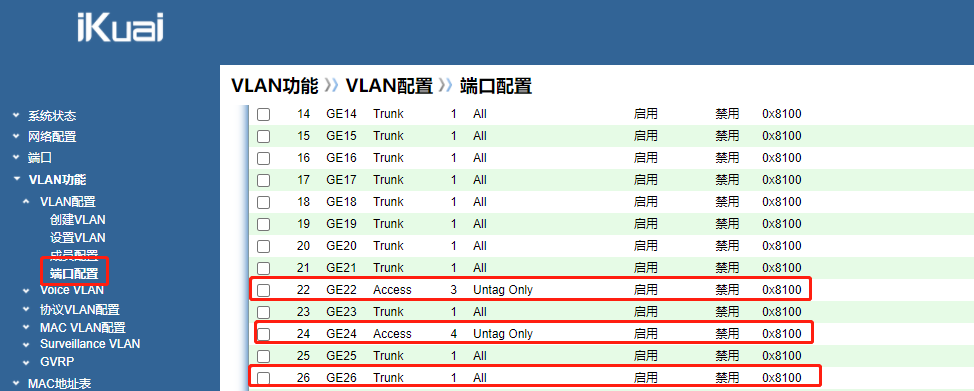

2、端口配置
外網線接入交換機的兩個口設置為Access口，路由器接入交換機口設置為Trunk口。
PVID分別設置為3和4。

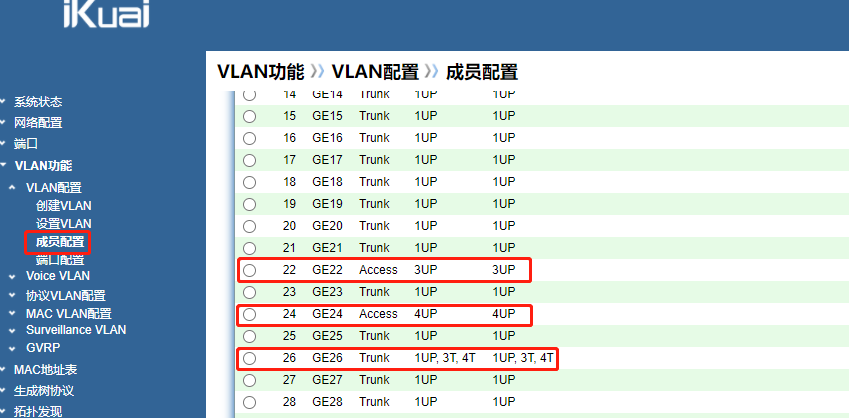

3、成員配置
交換機連接外網線接口設置為Access口，分別通過相對應的VLAN，這里以VLAN3/VLAN4為例。交換機連接路由器接口設置為Trunk口，允許通過VLAN3和VLAN4。
三、路由器配置

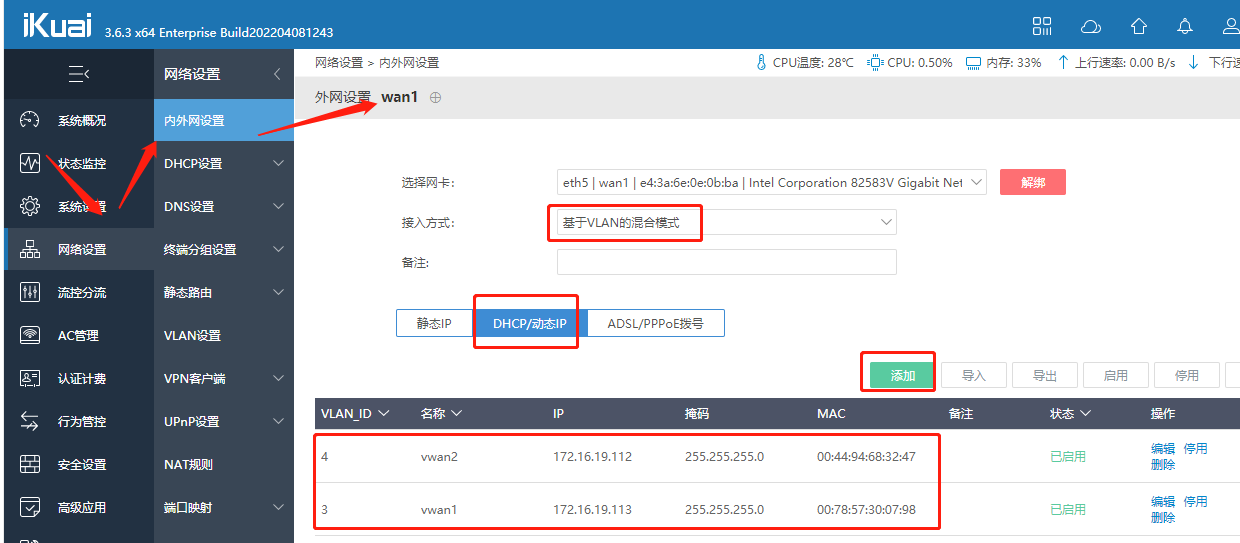

網絡設置--內外網設置 點擊wan口
接入方式選擇基于VLAN的混合模式
選擇DHCP/動態IP，添加VLAN _ID3和VLAN_ID4
VLAN _ID與名稱相對應，其余配置默認，點擊保存即可。
