網絡拓撲：
?
拓撲說明：
網絡--S7028MT交換機--路由，在交換機劃分VLAN10、VLAN20。
?
實現目的：
路由使用基于VLAN混合模式上網。
?
交換機配置：

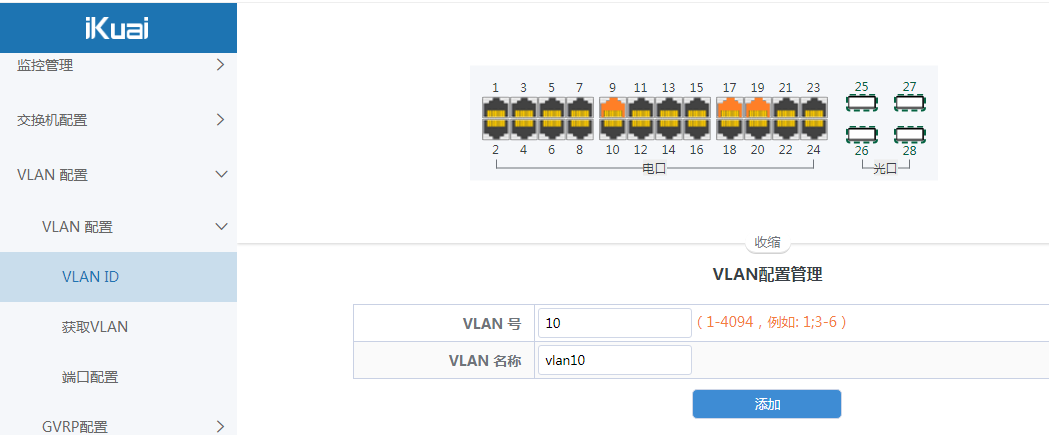

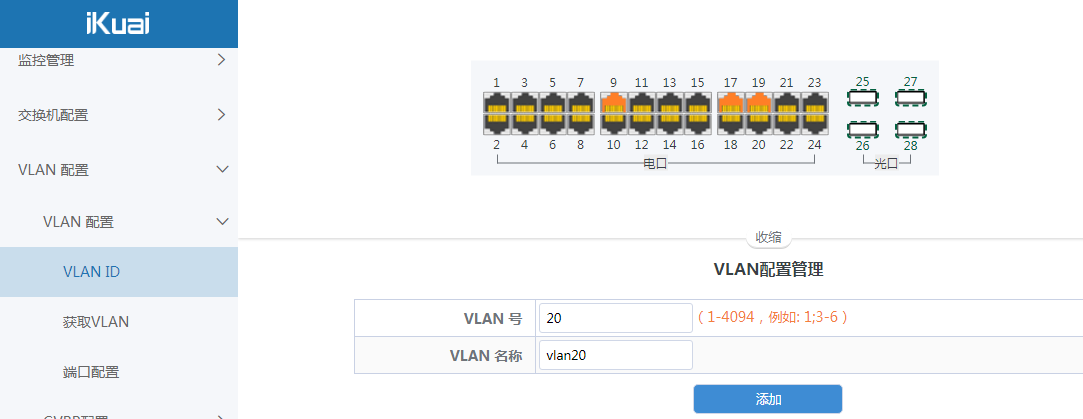

在交換機VLAN配置中創建VLAN10、VLAN20。
?
?

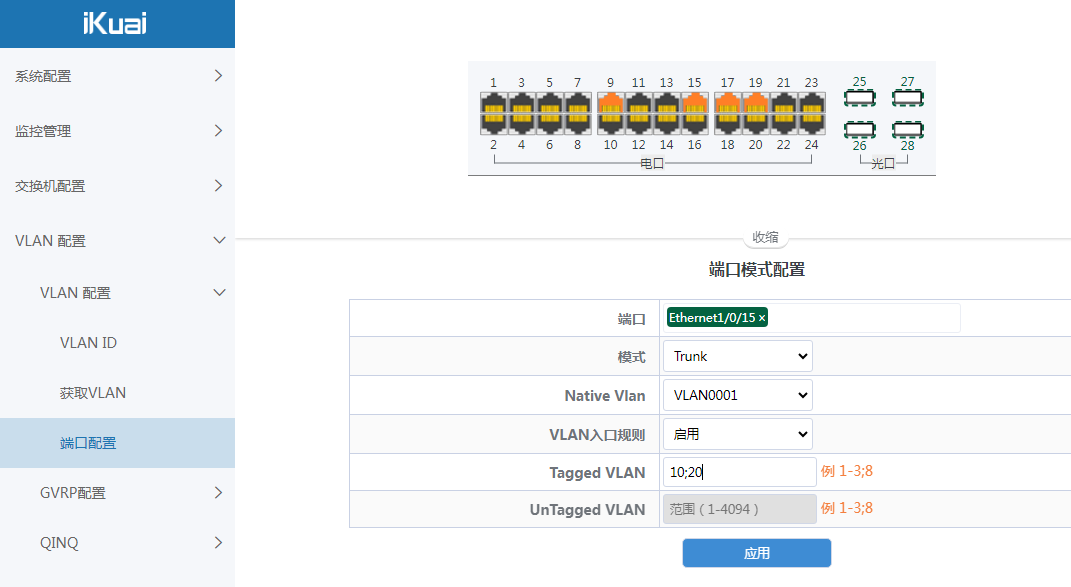

交換機連接路由的接口設置為trunk口，native VLAN為VLAN1，tagged VLAN10;20。
?
交換機連接外網線路接口模式設置為Access口，native VLAN為VLAN10。
?
交換機連接外網線路接口模式設置為Access口，native VLAN為VLAN10。
?
路由配置：

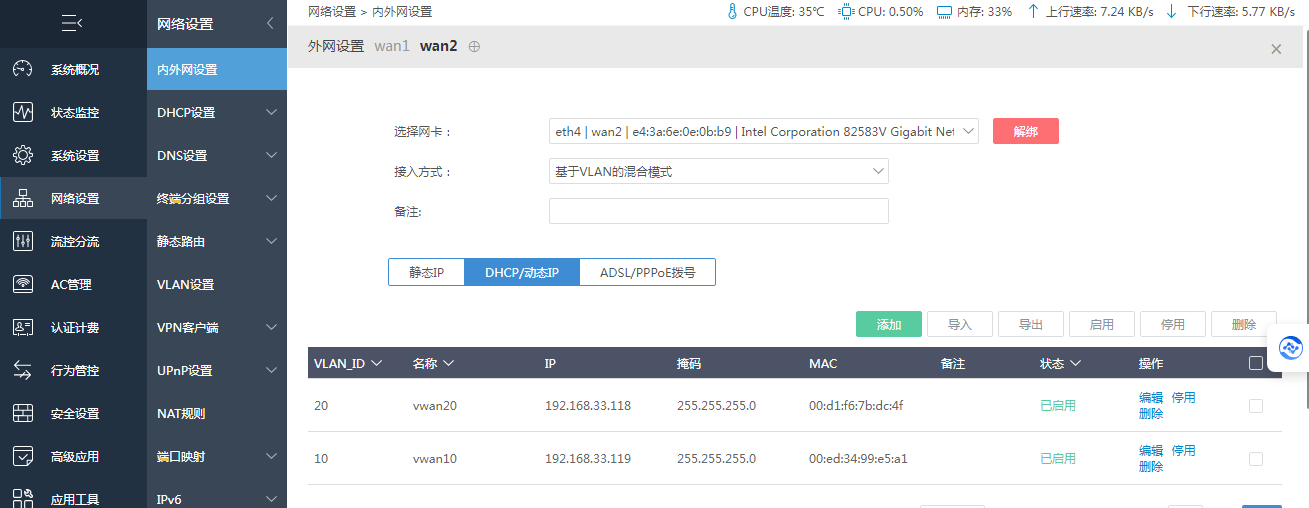

將交換機連接路由接口綁定為WAN口，接入方式選擇基于VLAN混合模式，路由提供三種WAN口連接方式，分別是靜態IP、DHCP/動態IP、ADSL/PPPOE撥號，根據運營商提供的上網方式來配置，能獲取到外網IP即設置成功。
