一、名詞解釋
此教程為華為交換機對接愛快路由實現網絡設置-內外網設置下，wan接口的接入方式使用基于VLAN的混合模式上網配置案例
?

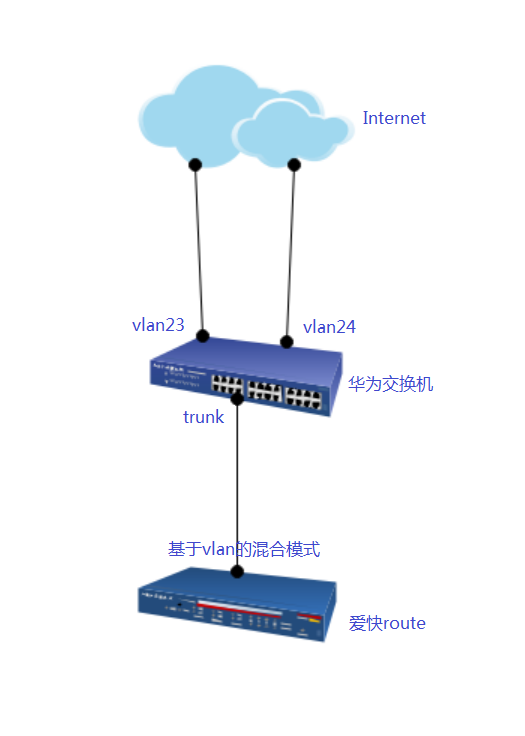

二、網絡拓?fù)浣榻B
?
架構描述：兩條外網線路接入同一交換機，交換機一根線連接愛快路由wan口
?
三、具體配置
1、交換機創建VLAN23和VLAN24，外網線接入交換機的兩個23口和24口分別加入兩個VLAN（方便觀察，我們處理對應關系一致）；交換機連接路由的22口設置成trunk口，允許VLAN23和VLAN24通過
?
|
<Huawei>system-view |
|
[Huawei]vlan 23 |
|
[Huawei-vlan23]quit |
|
[Huawei]vlan 24 |
|
[Huawei-vlan24]quit |
|
[Huawei]interface g0/0/23 |
|
[Huawei-GigabitEthernet0/0/23]port link-type access |
|
[Huawei-GigabitEthernet0/0/23]port default vlan 23 |
|
[Huawei-GigabitEthernet0/0/23]quit |
|
[Huawei]int g0/0/24 |
|
[Huawei-GigabitEthernet0/0/24]port link-type access |
|
[Huawei-GigabitEthernet0/0/24]port default vlan 24 |
|
[Huawei-GigabitEthernet0/0/24]quit |
|
[Huawei]int g0/0/22 |
|
[Huawei-GigabitEthernet0/0/22]port link-type trunk |
|
[Huawei-GigabitEthernet0/0/22]port trunk allow-pass vlan all |
|
[Huawei-GigabitEthernet0/0/22]quit |
|
[Huawei]display??current-configuration |

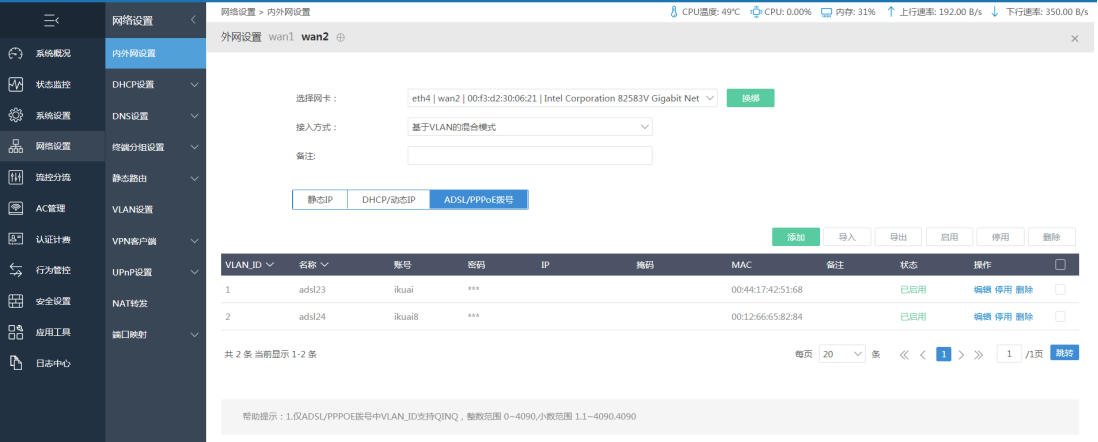

2、路由器選擇基于VLAN的混合模式，這里以ADSL方式為例（較常用的多撥模式），
填寫信息千萬注意與vlanID對應的線路帳號密碼完全一致
如：交換機vlan23物理連接線路的情況，確認此線路的帳號密碼，并正確填寫在愛快對應vlan23的路由策略?xún)?nèi)。
?
