網絡拓?fù)洌?/b>
網絡拓?fù)湔f明：
路由--OLT--PC
?
目的：開啟中繼，經過OLT之后。讓PC獲取到對應vlan10的地址池。
?
路由配置：

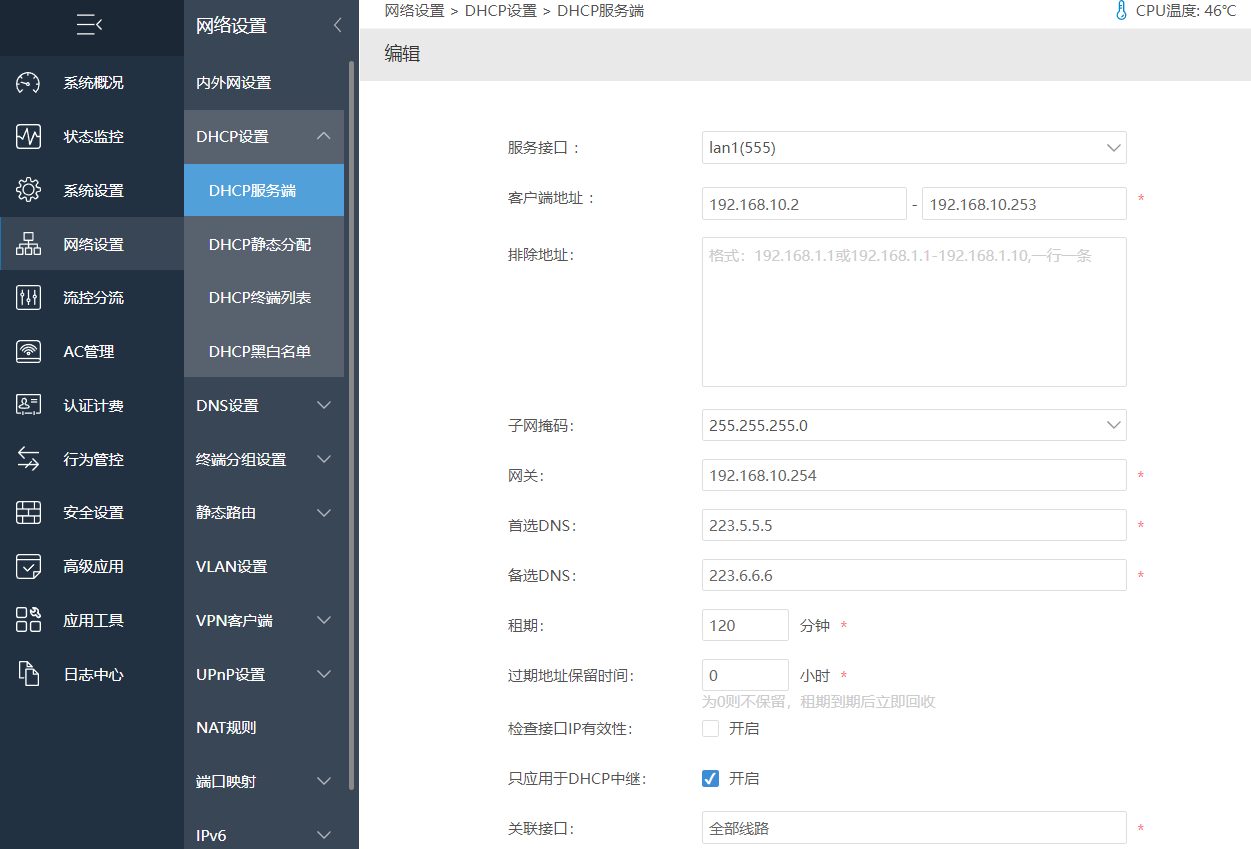

1、路由建立對應LAN口VLAN的dhcp地址池，勾選只應用與DHCP中繼，不勾選檢測接口有效性。
?

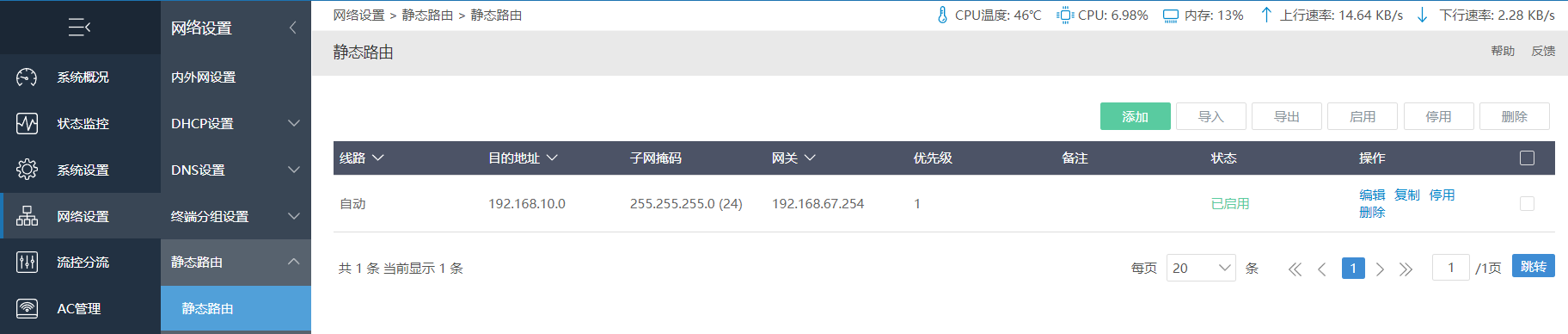

2、建立回指交換機的路由表。
?
OLT配置：

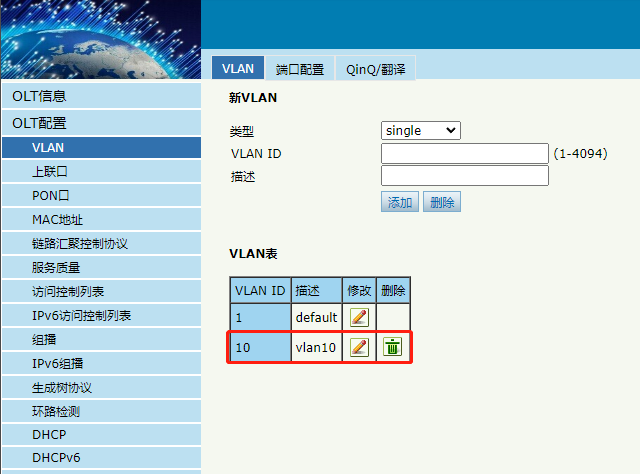

1、創建VLAN10。
?
2、配置VLAN10 IP地址，IP地址：192.168.10.254。
?

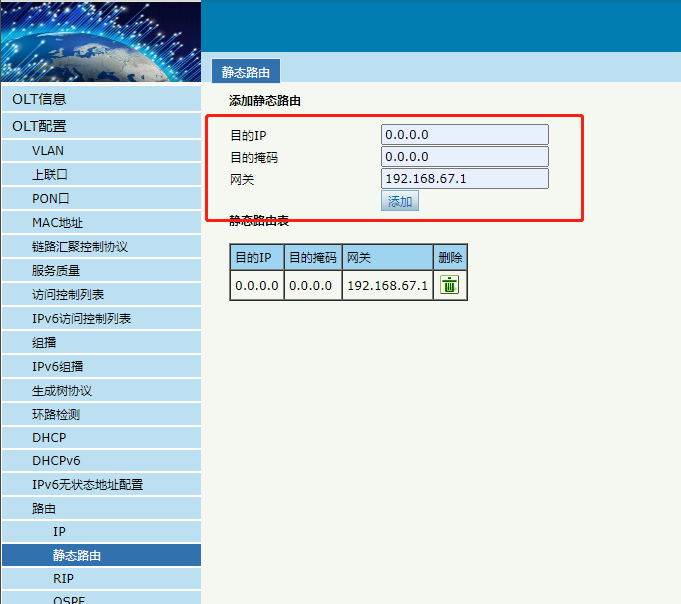

3、設置靜態路由，目的IP/掩碼填寫：0.0.0.0，網關指向路由LAN口192.168.67.1。
?
4、在VLAN端口配置中選擇VLAN ID10，配置電腦連接OLT接口為Access口，選擇不帶標簽。
?

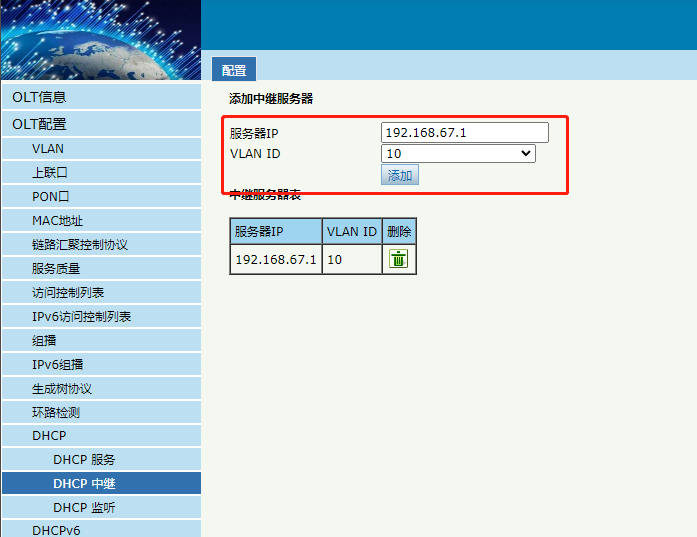

5、配置DHCP中繼服務器IP，選擇VLAN ID10，中繼服務器IP填寫路由LAN口地址。
?

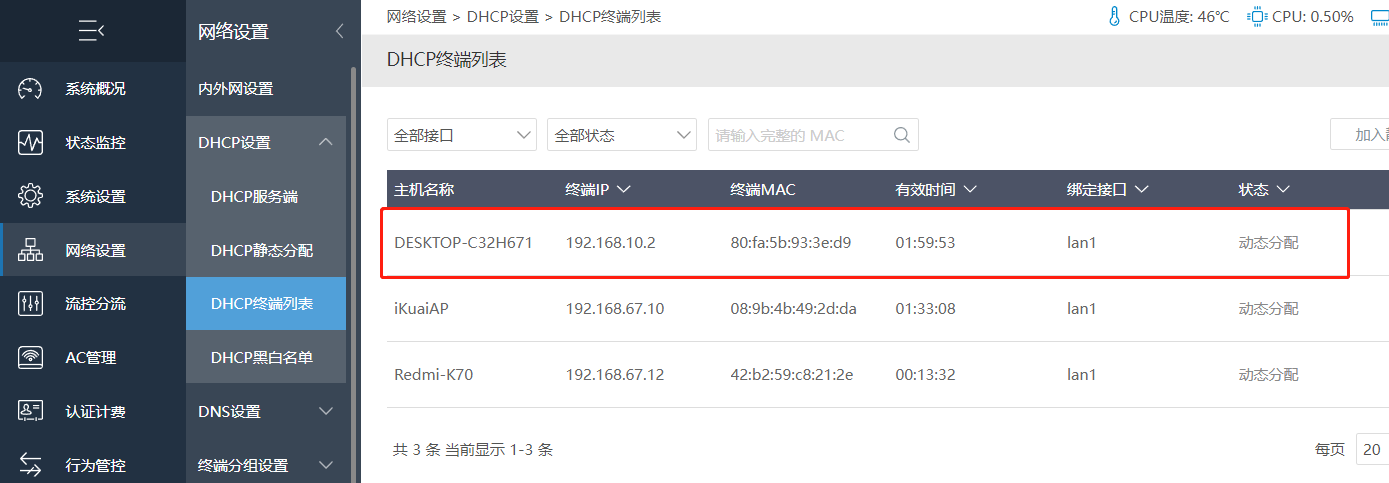

6、電腦接到對應OLT接口可獲取到VLAN10網段地址。
?
?
?
?
