下面講述下VPN借線以及內網互訪：
一、設置思路：
VPN互訪：
1.存在公網IP的一端為VPN服務端，客戶端端VPN撥號創建VPN連接
2.分別在服務器端以及客戶端設置靜態路由。
?
VPN借線：
1.創建VPN鏈接，借線端進行VPN撥號
2.針對新建的VPN連接進行線路設置（分流設置、多線負載或多線路由）
?
?
?
1.PPTP 內網互聯

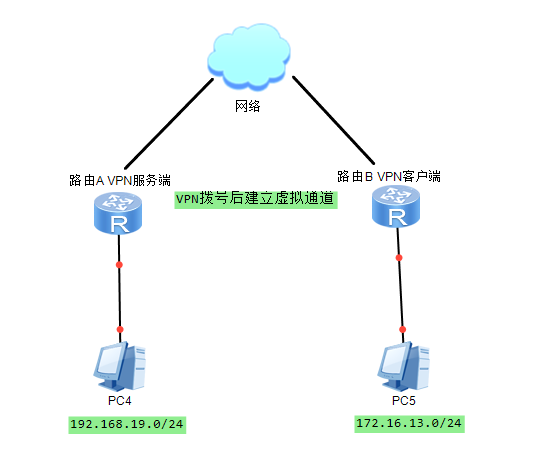

?環境：
一個服務端? ? ?外網地址：192.168.15.1，PPTP服務器地址：10.0.0.1，內網地址：192.168.19.0/24
一個客戶端???? pptp撥號獲取固定IP地址10.0.0.2，內網地址：172.16.13.0/24
（注意：PPTP、L2TP賬號固定IP地址，一定要固定PPTP或L2TP服務端地址池之外的IP地址，避免沖突）
由于VPN互訪的特殊性，想要實現兩端互訪，必須嚴格按照下面的步驟依次進行操作。
1.開啟PPTP服務端
2.VPN服務端，創建PPTP VPN賬號（賬號綁定固定IP地址）
3.VPN服務端創建靜態路由，訪問客戶端內網網段（網關為VPN賬號綁定的固定IP）
4.VPN客戶端進行PPTP撥號連接
5.VPN客戶端創建靜態路由實現訪問服務端內網網段
?
-----服務器端-----

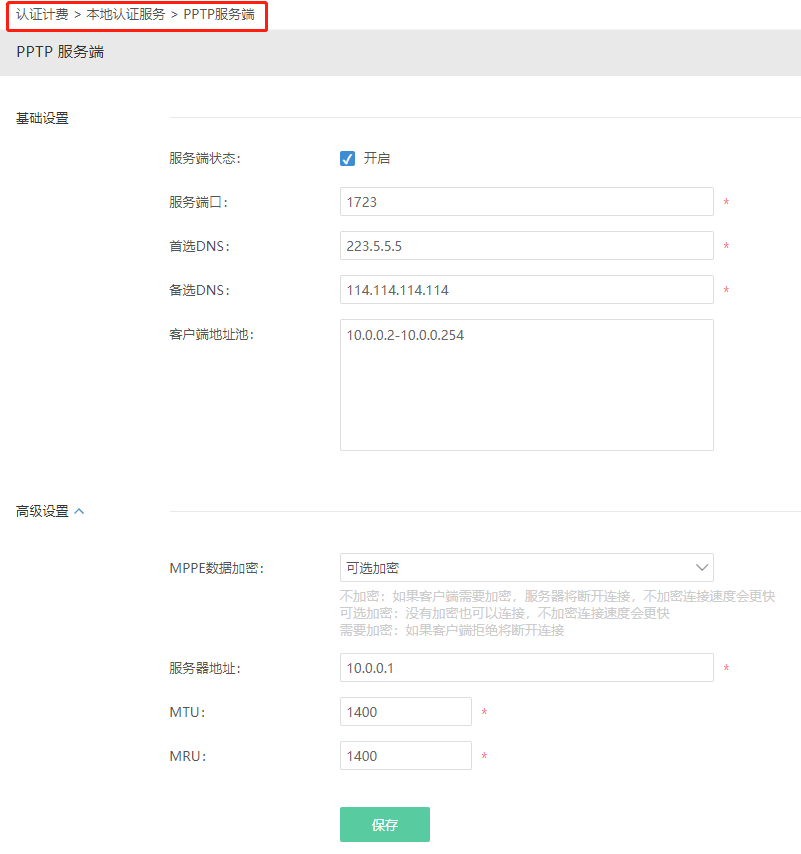

①開啟PPTP服務端

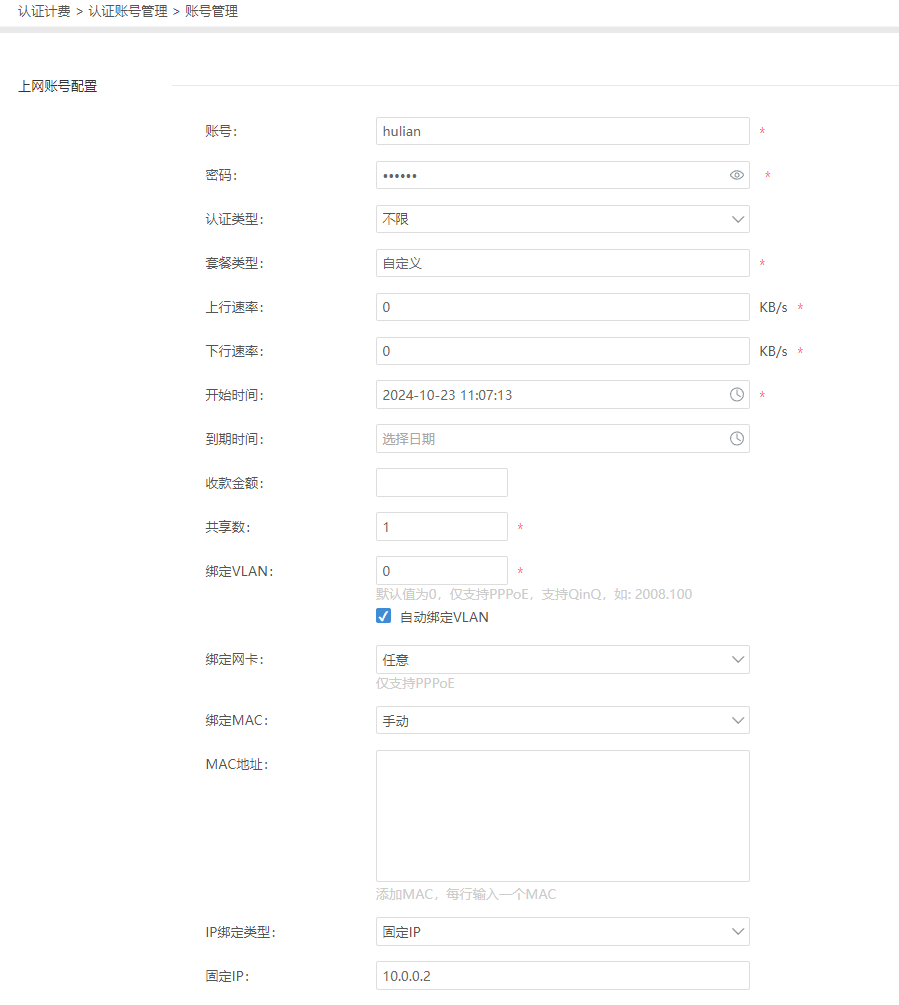

②創建一個固定IP的賬號
?

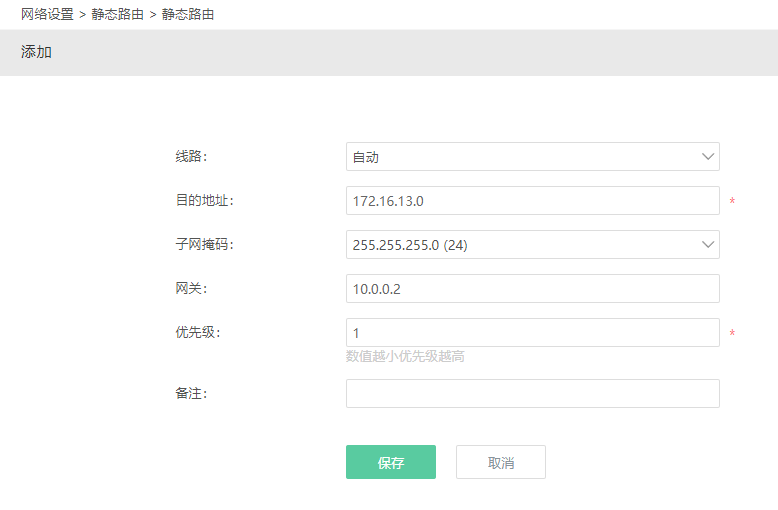

③做一條靜態路由
?
注意事項：
?這條靜態路由目的地址是PPTP客戶端內網IP段，即172.16.13.0；網關地址填寫10.0.0.2，是因?yàn)殡p方建立的是PPTP VPN,所以填寫VPN隧道另一頭客戶端獲取的IP地址10.0.0.2。線路選擇自動的意思是，因?yàn)樵诜?wù)器端VPN隧道連接沒有線路名稱，只是虛擬存在的。所以線路選擇自動會自動選擇VPN隧道 通過VPN隧道 通過10.0.0.2網關，去往172.16.13.0/24網段。
-----客戶端-----
④PPTP客戶端撥號
⑤做一條靜態路由
?
注意事項：
?這條靜態路由目的地址是PPTP服務端內網IP段，即192.168.19.0，網關填寫10.0.0.1。是因?yàn)殡p方建立的是PPTPVPN，所以填寫VPN隧道另一頭服務端的服務器IP地址10.0.0.1，線路選擇pptp1的意思是，因?yàn)樵诳蛻舳薞PN隧道連接有創建隧道名稱，所以選擇出口為PPTP VPN隧道出口。這樣雙方就可以通過VPN隧道進行內網互聯了。
?
VPN客戶端和服務端內網無法互訪排查方法（請照操作執行核驗，這很重要，可直接驗證當前是否為愛快問題）
1、當前路由表里面是否已經有打到對方網段的路由表，路由表內的網段是否有沖突（IPSEC VPN請直接按照下面2 3條進行排查）
2、使用ping測試，ping對端lan口網關是否可以通，如果可以，但是ping不通下面的設備，檢查這個設備是否開啟了防火墻、是否有設置了網關并可正常上網
3、使用tracert功能看路徑是否正確，在達到哪個網關的時候無法找尋到下一跳
?
----特殊說明-----
1.辦公場所互聯ipsec最合適，其他幾種協議的設計基本都只考慮單向連接的，雖然做了一些雙向訪問的支持，但不一定能解決所有問題
2.VPN互聯的兩端路由，內網不能是相同網段的
?
以上所有操作完畢，就是PPTPVPN借線加內網互連的所有操作。如有疑問或者錯誤的地方.請聯系技術支持，進行修改。
?
?
?
2.PPTP? 借線
環境說明:??
服務端：wan1=電信? ? ?wan2=聯通；???????????????
客戶端：電信單線?
要求：客戶端向服務端借線，實現網通的游戲走服務器的網通線路，保證游戲的正常運行； 原因是同運營商線路連接延遲比較低，可以保證VPN連接質量。
?
-----服務器端配置-----
1、pptp服務端
?

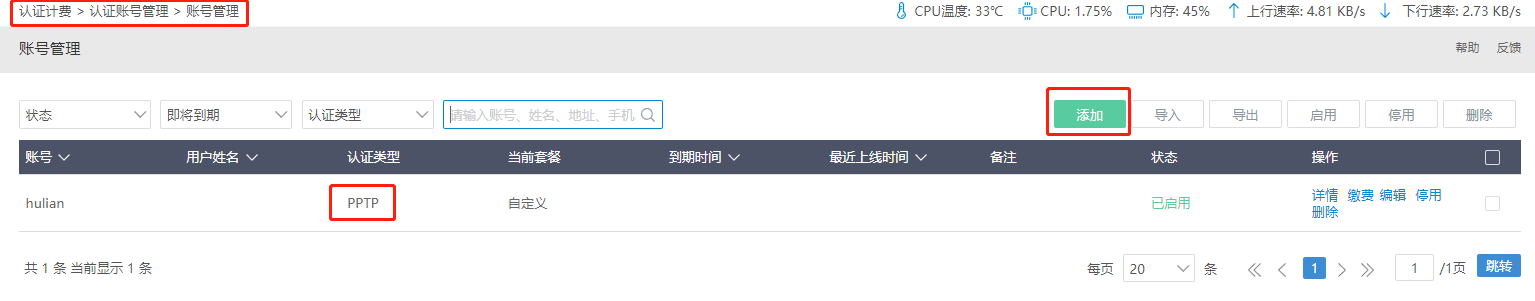

?2、添加新用戶：撥號類型選擇pptp或者不限
-----客戶端配置-----

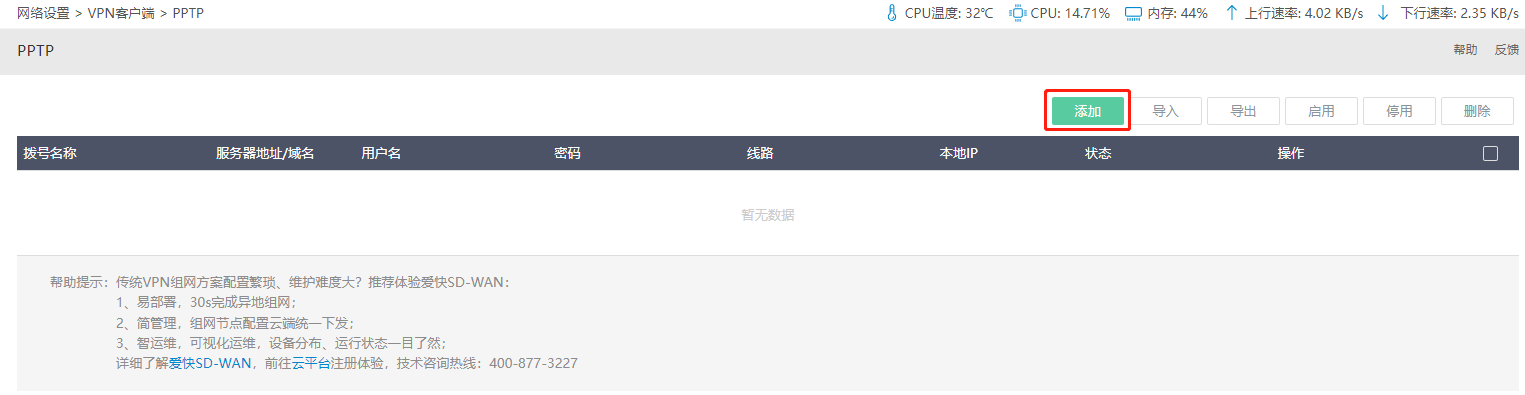

網絡設置---VPN客戶端，添加，對應輸入VPN服務器的地址，賬號密碼添加完成后，點綠色對號保存。（VPN客戶端自動撥號，到獲取IP地址，撥號成功。）
-----服務端配置-----

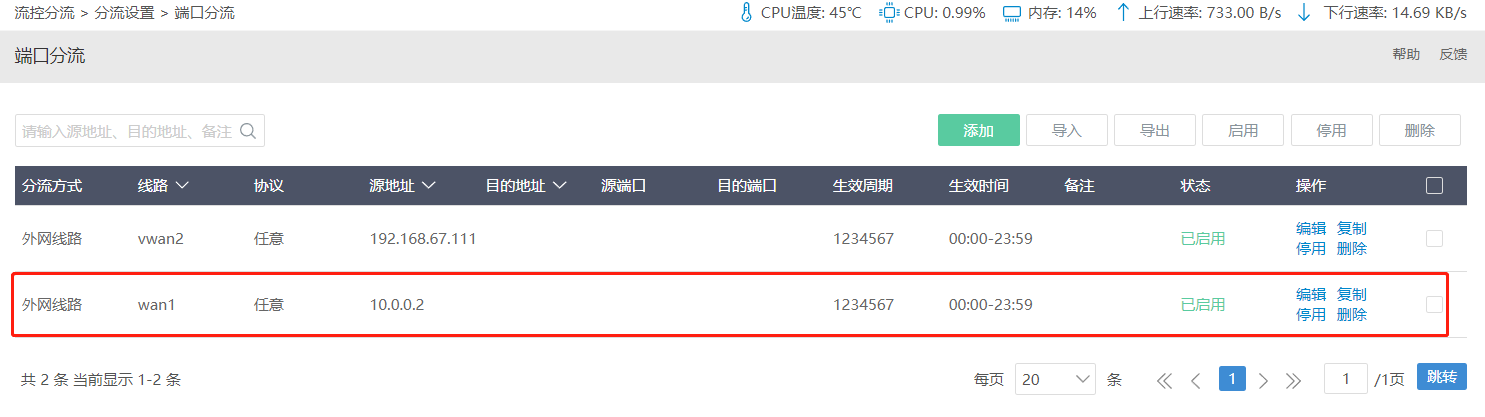

服務器端做個端口分流，指定客戶端PPTP撥號獲取的IP（端口分流的源地址即為VPN客戶端撥號獲取的IP地址），走wan2=聯通線出去，這樣方才借線成功。服務端端口分流設置：
-----客戶端配置-----
這樣，就實現了，客戶端的游戲電信走電信線路，網通走網通線路。當然還可以實現客戶端內部某地址完全走網通線路，也就是PPTP線路；設置方式如下：

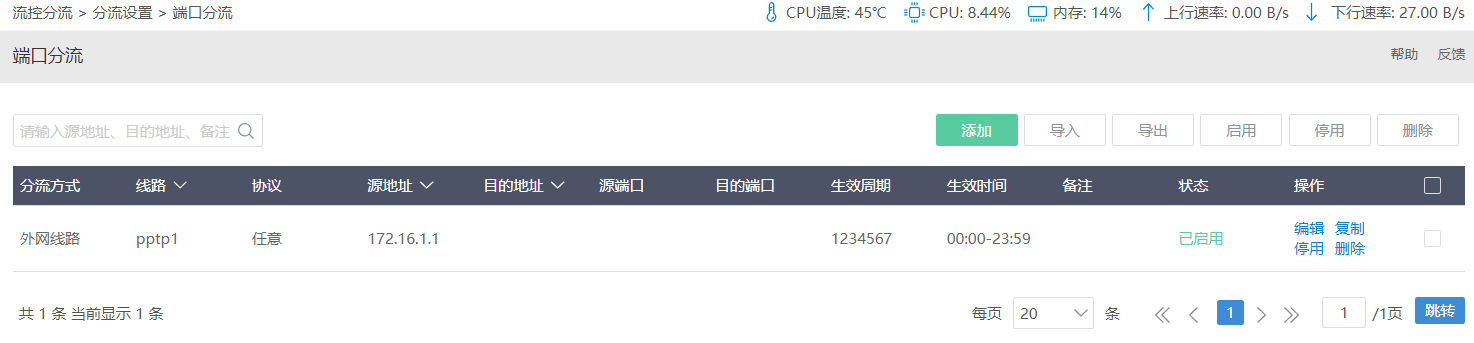

流控分流---分流設置--端口分流
? ? ??

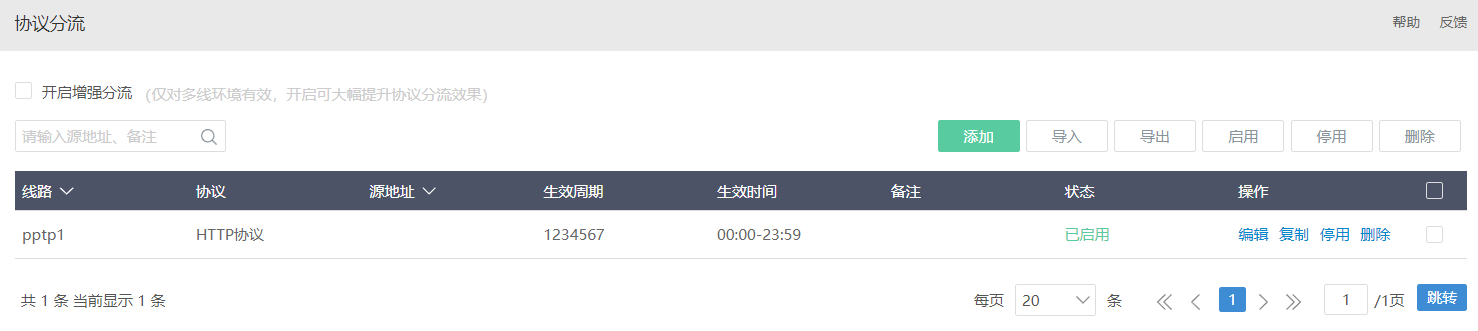

流控分流--分流設置---協議分流（實現客戶端內網某協議走網通線路）
? ? ?
設置完成了。
注意事項：?VPN借線的線路可以看做一條真實的線路來使用，但不能起到增大帶寬的作用，只是借用其他服務器上的線路。本地帶寬還是客戶端自己真實的帶寬。
