一、名詞解釋
STP通過阻塞端口來消除環路，并能夠?qū)崿F(xiàn)鏈路備份的目的。
二、如何使用

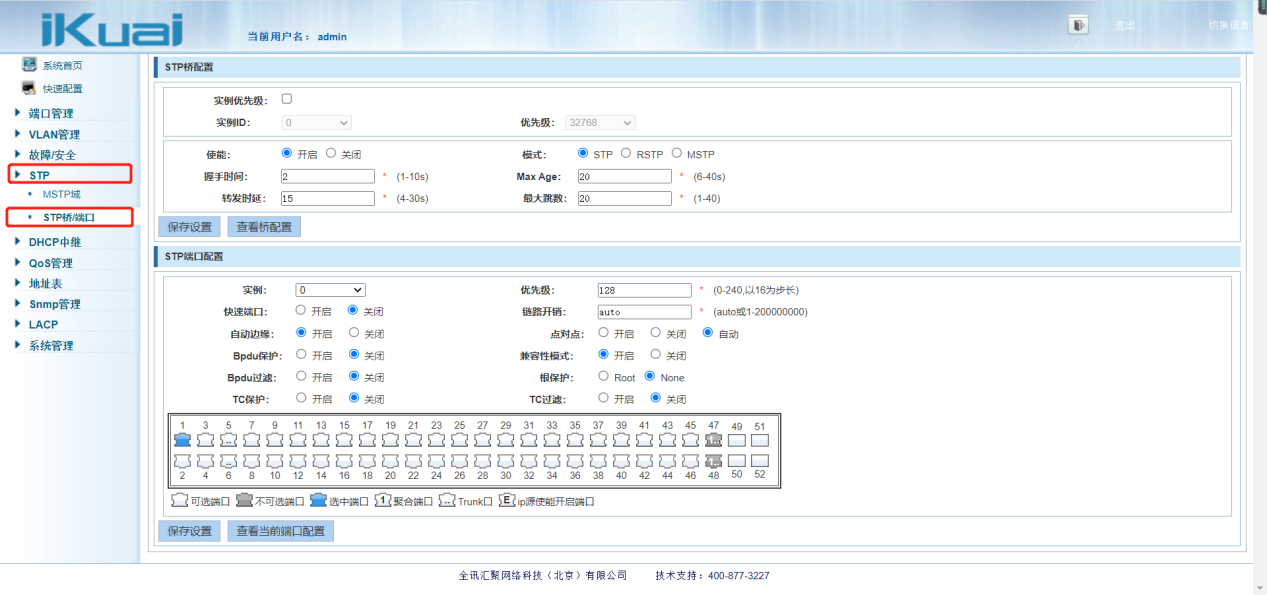

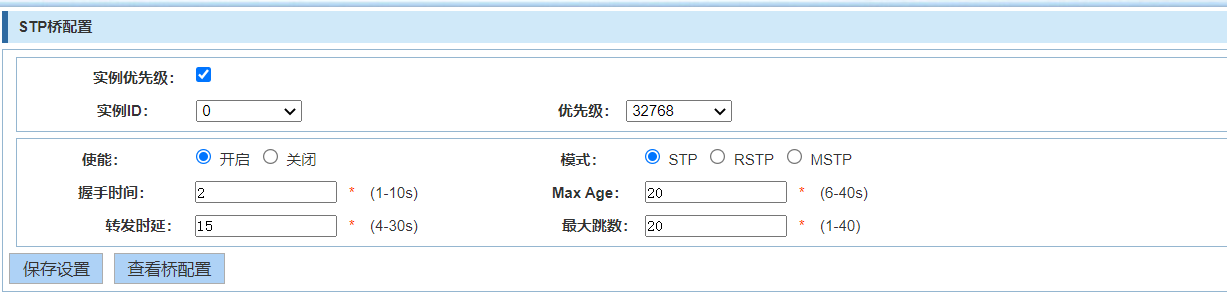

點擊STP—STP橋/端口—進行STP橋配置，配置完成點擊保存就可以查看當前配置。
|
實例優先級 |
是否開啟 |
|
實例ID |
根據需求選擇0-16的ID |
|
優先級（默認是32768） |
優先級越高的，數字也就越小的，就會被選為根橋 |
|
使能 |
是否開始使能功能 |
|
模式 |
選擇STP、RSTP、MSTP模式 |
|
握手時間 |
該節點標識橋的Hello time定時器 |
|
Max Age |
端口的BPDU老化的時間 |
|
轉發時延 |
交換機的端口狀態遷移所用的時間 |
|
最大跳數 |
hop 指定MST域內生成樹的最大跳數值。 整數形式，取值范圍是1～40 |
點擊STP—STP橋/端口—進行STP端口配置，配置完成點擊保存就可以查看當前配置。
|
實例 |
根據需求填寫 |
|
優先級 |
根據需求填寫優先級的設置 |
|
快速端口 |
PortFast僅適用于阻塞狀態端口，讓阻塞端口在網絡環境變化的情況下直接進入Forwarding狀態。 |
|
鏈路開銷 |
根據路徑的傳輸速度這一參數來考慮的一般情況下鏈路速度和開銷有一定的關系10Gbps開銷為2 |
|
自動邊緣 |
是指不直接與任何交換機連接，也不通過端口所連接的網絡間接與任何交換機相連的端口 |
|
點對點 |
根據需求選擇開啟或者關閉 |
|
Bpdu保護 |
使具備PortFast特性的端口在接收到BPDU時進入err-disable狀態來避免橋接環路，其可在全局或接口下進行配置(默認關閉) |
|
兼容性模式 |
根據需求選擇開啟或者關閉 |
|
Bpdu過慮 |
交換機將不發送任何BPDU，并且把接收到的所有BPDU都丟棄 |
|
根保護 |
根據需求選擇開啟或者關閉 |
|
TC保護 |
避免頻繁的刪除MAC地址表項和ARP表項，從而達到保護交換機的目的 |
|
TC過濾 |
TC 報文不擴散 |
?
