一、名詞解釋
在無需網絡管理員或者網絡運維人員的情況下,當其中一臺網關宕機時,另一臺網關能在短時間內主動承擔起宕機網關的所有業務,從而實現網關冗余的一種功能
?
二、拓撲架構
雙機熱備目前支持多線使用與單線使用

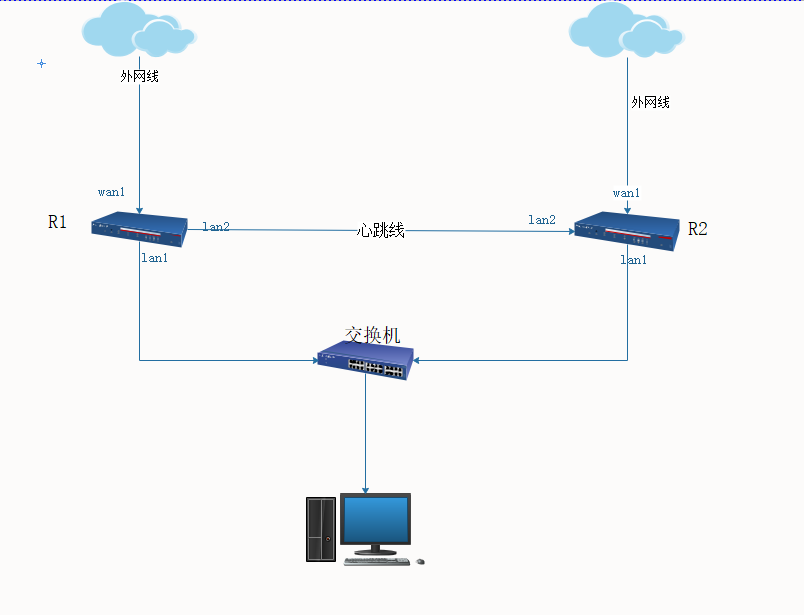

⑴、多線環境雙機熱備架構圖
?

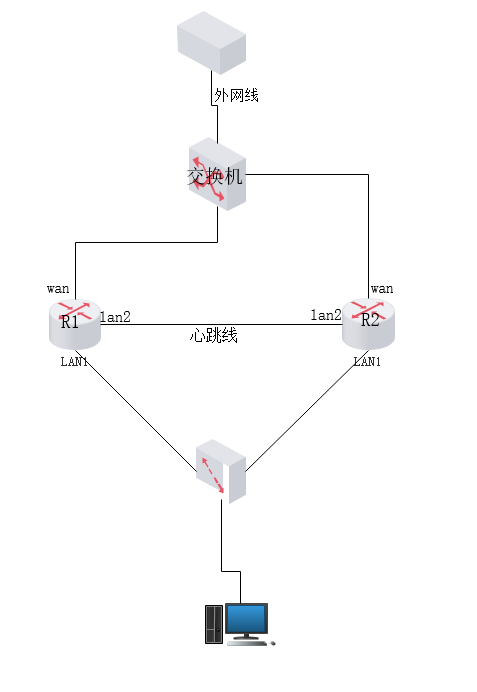

⑵、單線環境網絡拓撲
?
?
?
三、功能流程(功能流程建立在物理鏈路無任何問題的基礎上)
1、雙機熱備初次建立流程
?

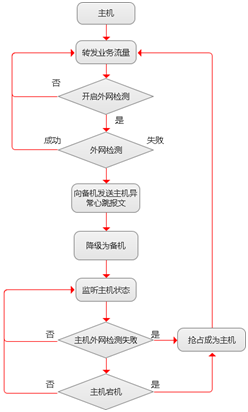

2、主備模式運行流程
?
3、單線熱備功能流程
?
?
四、參數說明

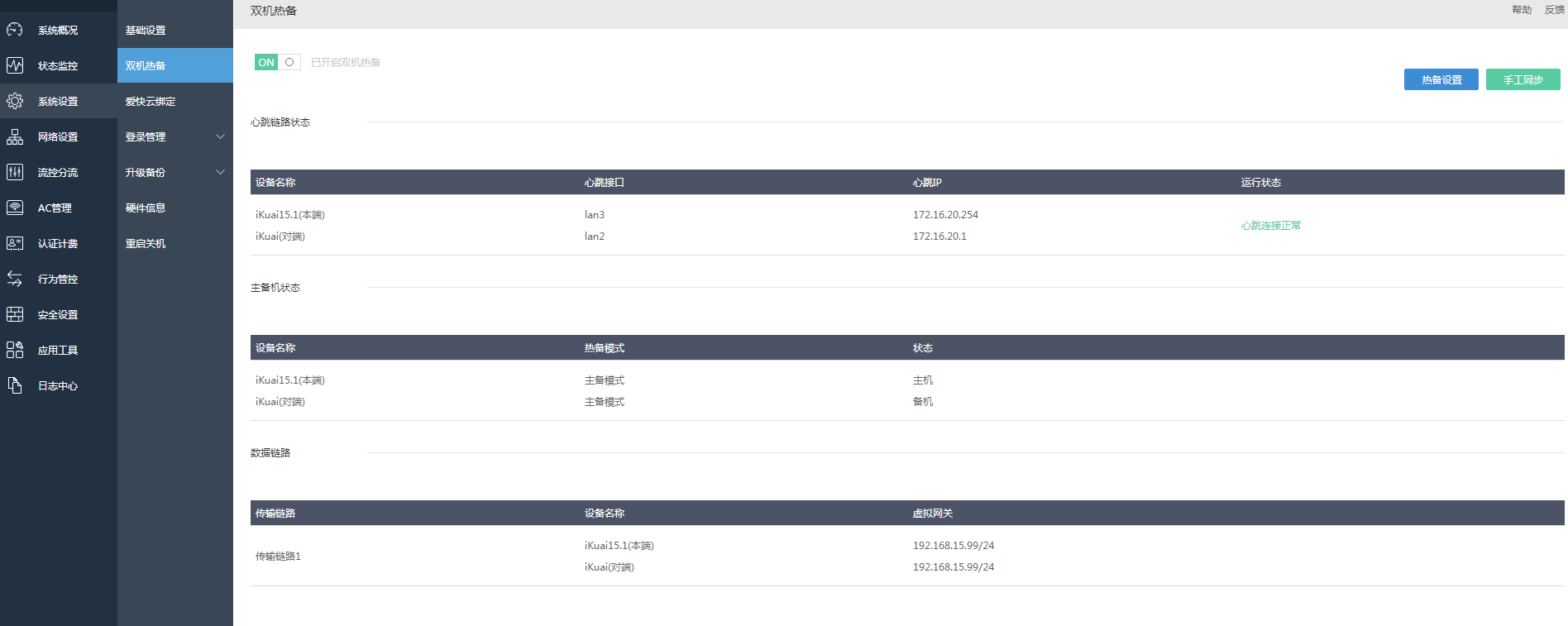

1、雙機熱備主頁
?
(1)、心跳鏈路狀態
? ? ? ? ? ?【設備名稱】:雙機熱備中本端路由名稱和對端路由名稱
? ? ? ? ? ?【心跳接口】:熱備路由建立心跳連接所使用的接口
? ? ? ? ? ?【心跳IP】:熱備路由建立心跳連接的接口IP地址,如果心跳鏈路異常則本端心跳IP和對端心跳IP均顯示為“-- --”
? ? ? ? ? ?【運行狀態】:雙機熱備的心跳鏈路是否建立成功(心跳鏈路正常/心跳鏈路異常)
?
(2)、主備機狀態
? ? ? ? ? ?【設備名稱】:雙機熱備中本端路由名稱和對端路由名稱
? ? ? ? ? ?【熱備模式】:雙機熱備的工作模式,主備機的熱備模式需保持一致,如果主備機熱備模式不一致,報錯:熱備模式配置不一致
? ? ? ? ? ?【狀態】:路由器在雙機熱備中的身份,一般情況下建議用戶配置主路由器為高優先級,備路由器為低優先級,如果兩端配置的優先級相同,則比較兩端路由器的心跳鏈路的接口IP,心跳接口IP大則競爭為主路由器,心跳接口IP小則為備路由器
?
(3)、數據鏈路狀態
? ? ? ? ? 【傳輸鏈路】:傳輸鏈路的編號,和配置統一
? ? ? ? ? 【設備名稱】: 雙機熱備中本端路由名稱和對端路由名稱
? ? ? ? ? ? ? 【虛擬網關】:主備路由器兩端的傳輸鏈路,正常情況下同一條傳輸鏈路主備機的虛擬網關需保持一致,如果不一致會報錯。
?
2、熱備設置頁面
?
【雙機熱備模式】:分為主備模式和負載模式
主備模式:主機一直處于工作狀態,備機運行但不工作,主機出現斷電、宕機、外網檢測失敗自動切換到備機
負載模式:主機和備機同時運行工作,下面設備上網隨機出口,當一端出現斷電、宕機、外網檢測失敗自動切換
【優先級】:分為主機和備機模式,上網優先從主機轉發,主機出現故障自動切換到備機
【外網檢測】:檢測本端路由是否可以通外網,建議開啟
【ping】:填寫IP或者域名格式
【檢測周期】:外網檢測的周期
【檢測端口】:檢測指定外網線路無法訪問外網時,切換到備機上網。
【心跳線接口】:設置用于主備機的相互通信的接口
【對端IP地址】:對端lan口IP地址,兩端的地址必須為同一網段但不能相同
【傳輸鏈路】:內網業務冗余備份的路由接口,冗余備份時設置的虛擬網關需一致
【虛擬網關】:虛擬網關兩端需填寫一致,需填寫對應接口相同網段且未使用的地址。設置DHCP時,網關填寫該地址。
?
注意:
雙機熱備-檢測端口 :
1. 開啟外網檢測功能情況下 :
1.未勾選任意線路 : 僅使用默認網關接口進行外網檢測, 如檢測失敗則進行主備切換.
2.勾選部分線路 : 當勾選的線路當中, 任意一條出現外網檢測失敗時, 則進行主備切換.
2. 未開啟外網檢測功能情況下 :
僅當設備死機的情況下才會切換主備模式
?
?
?
五、配置舉例
1、多線環境配置案例:
?
?
A端路由:lan1虛擬網關:188.188.188.1?? lan2:10.10.10.2
B端路由:lan1虛擬網關:188.188.188.1 ??lan2:10.10.10.1
A和B通過lan2作為心跳線
?
?

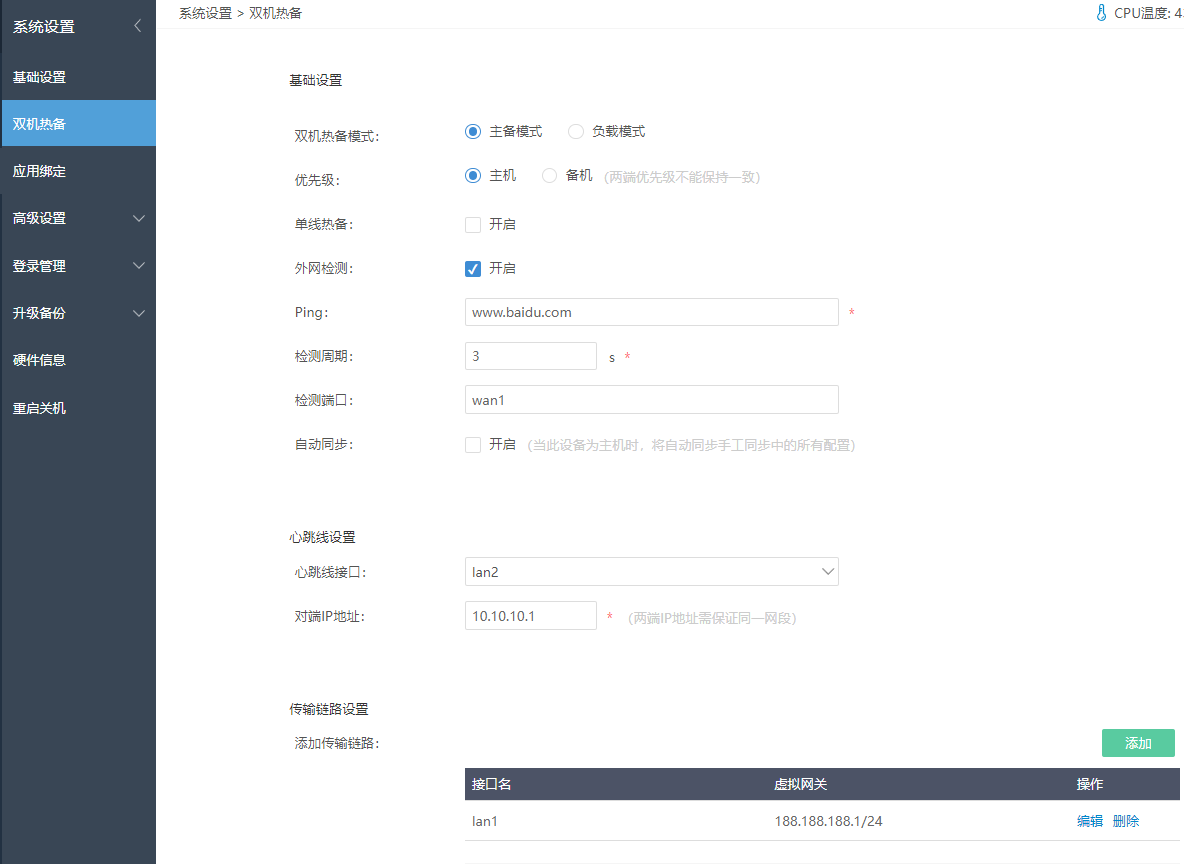

A端配置:
?
?
?

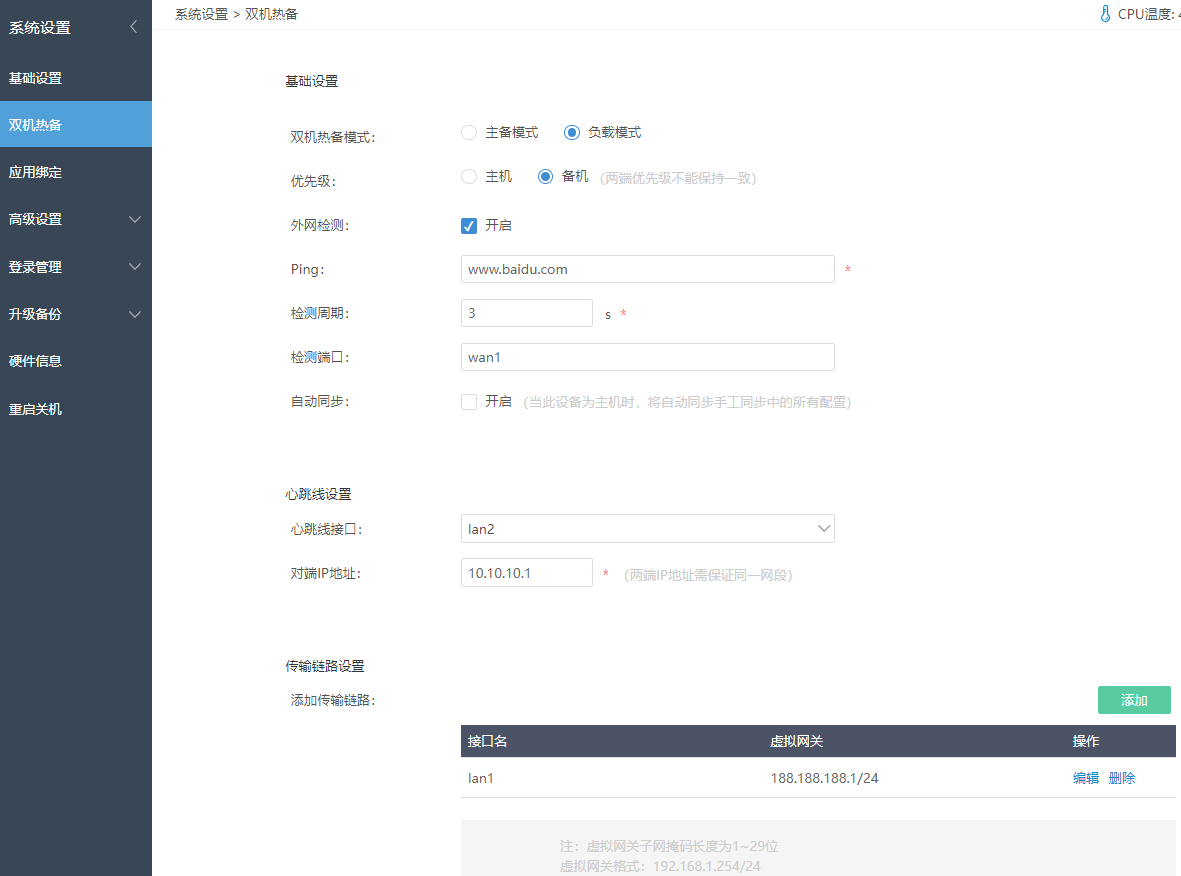

B端配置:
?
注意事項:
兩端的數據鏈路虛擬網關必須一致
?
視頻教程:雙機熱備教程
?
?
?
?
?
六、注意事項
1、 兩臺路由器的固件版本需一致才能建立起心跳線連接
2、 兩臺路由器需配置相同雙機熱備模式才能建立起心跳線連接
3、 雙機熱備開啟后,備機的DHCP功能失效
4、 建立起雙機熱備的兩臺路由器的之間同一傳輸鏈路虛擬網網關必須一致
5、 雙機熱備的外網鏈路檢測的檢測周期可輸入范圍:1~30 s,檢測外網斷開后,切換的時間是自己所設置時間的3倍,總共檢測3次才會切換
6、 同一路由器的每個接口無法同時應用在心跳鏈路和傳輸鏈路中(且雙機熱備不能使用擴展IP作為心跳IP )
7、 同一路由器的每個接口無在傳輸鏈路中應用兩次
8、雙機熱備下行傳輸鏈路需通過二層設備互聯,即路由器A LAN1和路由器B LAN1在同一網段,且為二層直連互通
9、目前僅支持通過備機的心跳IP和WAN口IP訪問備機WEB界面
10、雙機熱備主機宕機出現故障時,6 s后才會切換到備機上。
11、雙機熱備虛擬網關的條數不能超過32條,超出會導致雙擊熱備不能正常使用。
12、企業版只能和企業版對接且需要同型號同版本才能建立雙機熱備連接,免費版本只能和免費版本且需要同版本才能建立雙機熱備連接。
13、單線熱備,主機備機外網檢測失效,當現主機完全宕機后,備機切換成主機工作。
14、單線熱備現在支持多條外網鏈路同時熱備。
15、支持靜態IP的單線熱備。
16、雙機熱備切換時:web認證用戶不需要重新認證,pppoe用戶需要重新?lián)芴?,不過pppoe會自動撥號,基本沒影響。
17、愛快雙機熱備是基于ARP實時管控模式暫不支持三層環境
18、配置后主備切換正常但客戶端無法通網需檢查portal認證
?
?
?
七、常見問題
?
1、內網pppoe VPN web認證情況下如何切換
答:
web認證:兩邊同步WEB認證配置情況下,主備機同步在線用戶列表,當主備切換時,終端可正常上網,無需再次認證
若兩 邊不同的WEB認證配置,即認證方式不同,只要在主機認證過,主備切換后,在線終端會同步,終端無需認證仍能上網
?
PPPOE: PPPOE服務端同步后,主機宕機后,內網終端PPPOE被斷開,重撥到原備機(現主機),當原主機恢復后,內網終端PPPOE連接再被斷開,內網終端重撥到原主機
VPN: 內網終端撥遠程VPN,當主機宕機后,內網終端VPN目前不會被斷開,需手工斷開重新?lián)芴?;當主機恢復后,內網終端VPN目前不會被斷開,需手工斷開重新?lián)芴?/span>
?
?
2、雙機熱備的手工同步能將備機的配置同步給主機嗎?
答:
不可以,雙機熱備的手工同步需要同時滿足如下條件:
①、主備機心跳連接正常
②、主備機的熱備模式一致
③、同步方向:主機→備機
?
?
3、AP的識別 (lan 虛擬網關不同網段 DHCP配置虛擬網關網段是否可以識別)
lan網段必須與物理接口在同一網段,否則DHCP顯示失效;虛擬網關與lan可以不在同一網段,虛擬網關不影響AP識別,AP接在哪個lan下,就由哪個lan來分配ip?
?
?
?4、雙機熱備的負載模式支持PPPOE服務端功能熱備嗎?
答:
不支持,PPPOE服務端功能僅支持主備模式的熱備
?
?
5、雙機熱備的主備機的DHCP地址池如何設定?
答:
地址池與對應接口同段,網關填寫虛擬網關地址。
?
?
6、雙機熱備的主備機PPTP的服務端配置一致,主備模式和負載模式分別如何工作?
?答:
當PPTP服務端賬號共享數大于1時,無論是主備模式還是負載模式,主備機都能撥號成功,各自生效
?
?
?
7、虛擬網關如何填寫?
答:
虛擬網關地址和對應接口同段,但不能與其他設備沖突。
如:
LAN1 IP地址為:192.168.1.1? ?虛擬網關地址可以填寫192.168.1.254/24。
?
?
?
?
?
?
