?1、支持型號
-
品牌
型號
iKuai
J7128、J7110、J7120、J7028、J7052、J7028E、J7028ES、J5028、J5052、J6052、J35
華為
S1720系列、S2700系列、S3700系列、S5700系列、S6720系列、通用
銳捷
NBS5628XG、NBS5652XG、NBS5552XG V2、NBS2028G、NBS5710、通用
華三
通用
思科
通用
其他
其他
?
- 設備添加
?
“填寫讀寫團體名”修改為“填寫SNMP參數”
?
- 云管交換功能目前支持SNMP v2c和SNMP V3版本，需交換機開啟SNMP v2c或SNMP V3，讀寫團體字可任意設置（云端匹配即可，默認為public，建議使用復雜團體名），以下一華為和銳捷交換機配置為例：
?
華為S5700：
<Quidway>system-view
[Quidway]snmp-agent
[Quidway]snmp-agent sys-info version v2c
[Quidway]snmp-agent?community?complexity-check?disable? //大于8位字符的團體名不需要
[Quidway]snmp-agent community read cipher public
[Quidway]snmp-agent community write cipher public
?
銳捷S5750：
Ruijie(config)#snmp-server community public rw
?

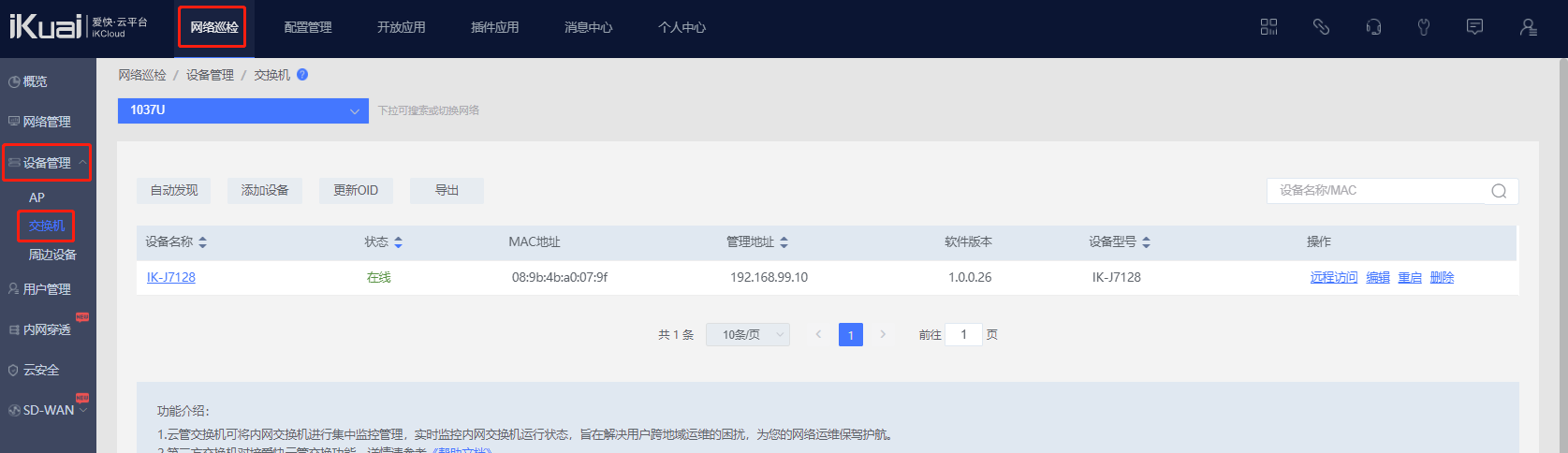

?2.路由升級到3.3.5或以上版本，然后登錄云平臺，通過點擊網絡巡檢--設備管理--交換機進入到添加交換機頁面。
?

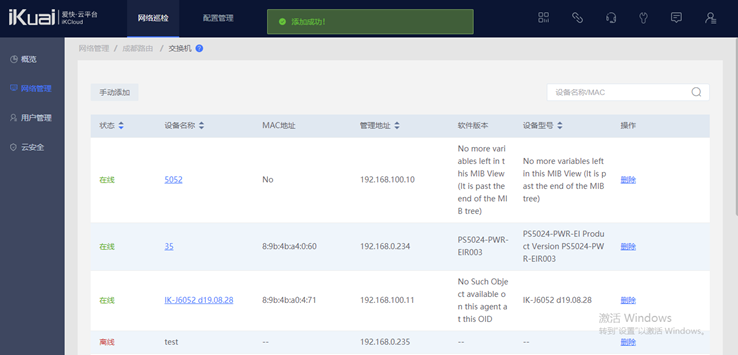

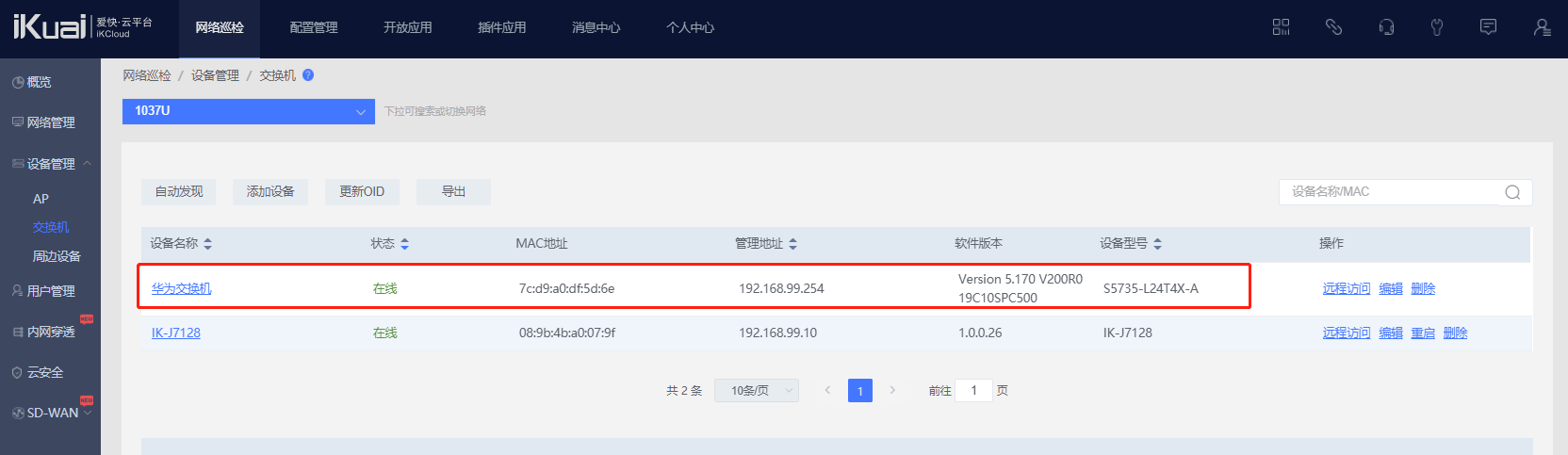

3.點擊自動發現可發現內網中7系列的交換機會自動添加到交換機列表。
滿足自動發現的條件有三種：1.網絡中存在可添加的7系列交換機（J7110、J7120、J7128、J7028、J7052）。
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 2.網關和交換機在同一個二層網絡內
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 3.網關可以訪問到交換機
如滿足三種條件還是自動發現不了交換機可以將交換機重置后重新配置即可自動發現。
?

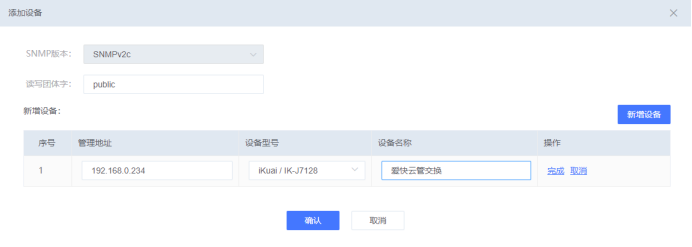

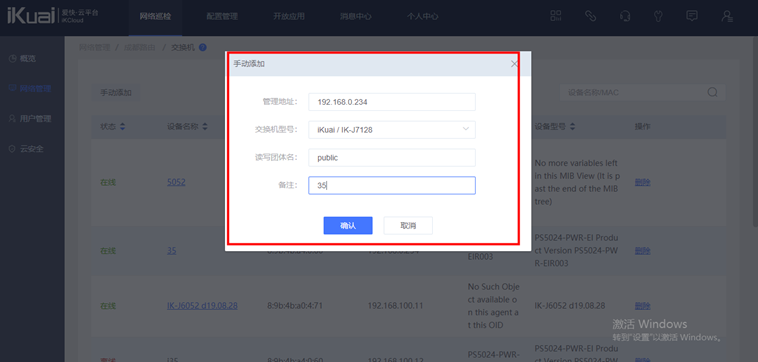

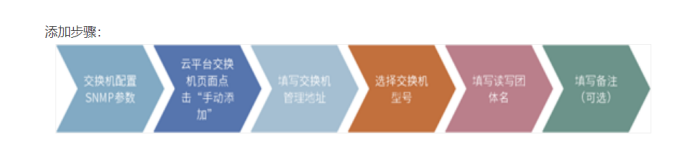

4.點擊手動添加按鈕，輸入須管理交換機的管理地址，交換機型號、SNMP的讀寫團體字即可完成添加。
端口狀態圖片更換（交換機的光電口沒有顯示出來）
?
1.設備碼添加（S5000系列交換機上云）
2.SNMP添加
?
- 遠控設置
第一步：開啟交換機的HTTP、Telnet服務，以下還是以S3700舉例
[Quidway] http server load flash:/S3700_28TP-V100R005C01SPC100.web.zip??//加載WEB管理文件
[Quidway]http server enable??//開啟http服務
[Quidway]aaa ?//進入AAA視圖
[Quidway-aaa]local-user admin password cipher Admin@123 ?//創建認證用戶admin
[Quidway-aaa]local-user admin privilege level 15 ?//提升admin用戶權限等級為15
[Quidway-aaa]local-user admin service-type http ???//設置admin用戶接入類型為http
2.第二步，進入愛快云，在網絡管理中找到交換機，點擊交換機名稱進入的該交換機的云平臺監控頁面
?

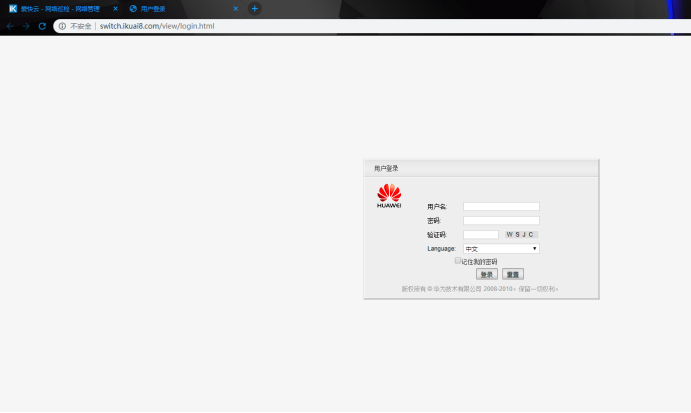

- WEB訪問：點擊遠程訪問，設置WEB的訪問方式為HTTP，端口號為80，并保存設置
?
- 創建WEB遠程訪問
?
- Shell訪問：點擊遠程訪問，設置Shell的訪問方式為Telnet，端口號為23，并保存設置
?
- 創建Shell遠程訪問
?
?
?
- 界面功能說明
?

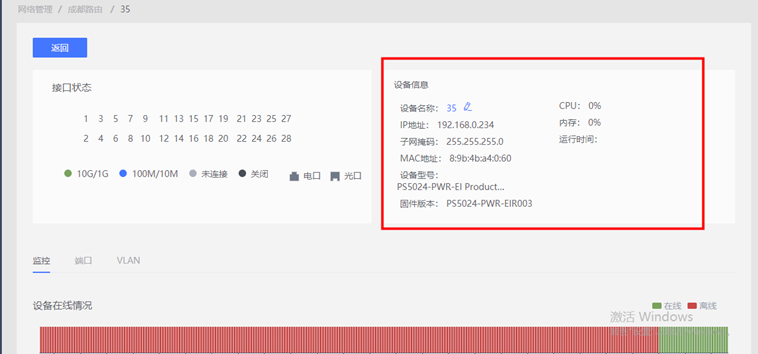

- 設備信息：顯示交換機當前的概覽信息和硬件信息情況（MAC地址、CPU使用率、內存使用率、運行時間等），設備信息板塊修改設備名稱（最多可輸入64個字符）。

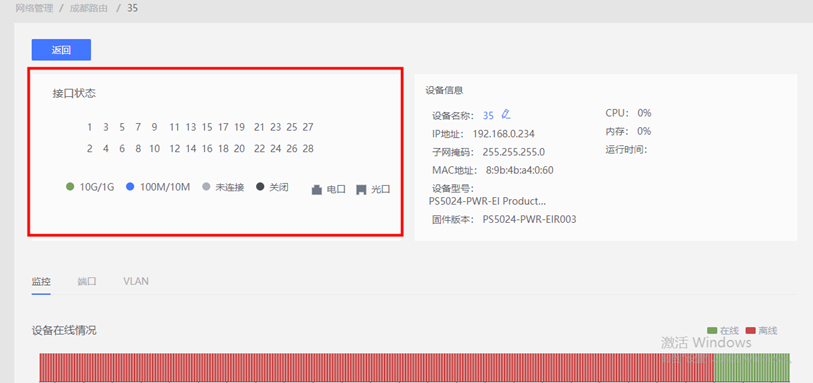

- 接口狀態：顯示當前交換機的接口狀態及使用情況，如接口的光電屬性、連接狀態、協商速率
- 監控信息
?

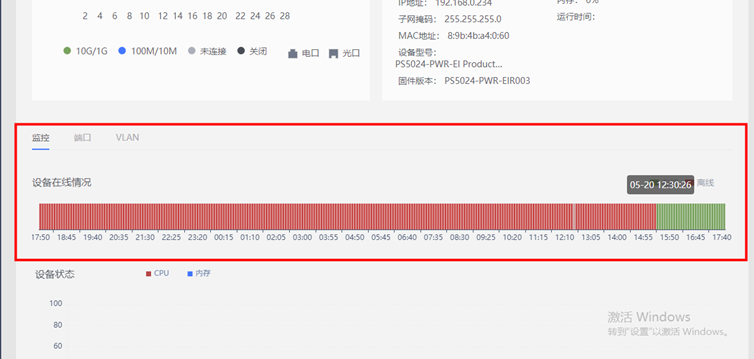

3.1設備在線狀態：
顯示當前交換機24小時內的網管在線狀態

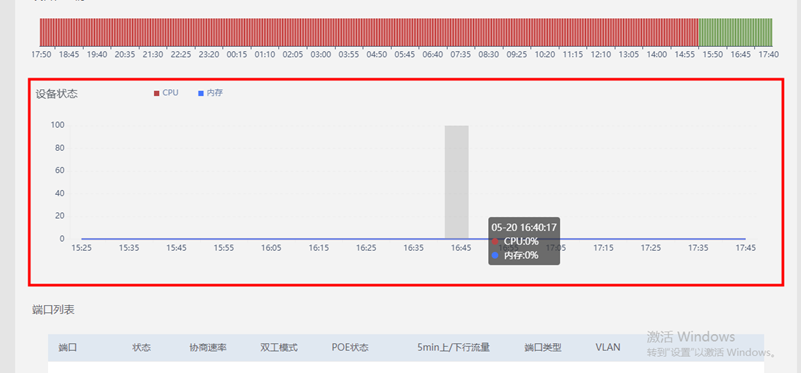

3.2 設備狀態：
顯示當前交換機24小時內的硬件狀態歷史信息
3.3 端口列表：
顯示當前交換機的接口詳細信息，如接口的工作狀態、協商速率、雙工模式、PoE功率、端口模式等

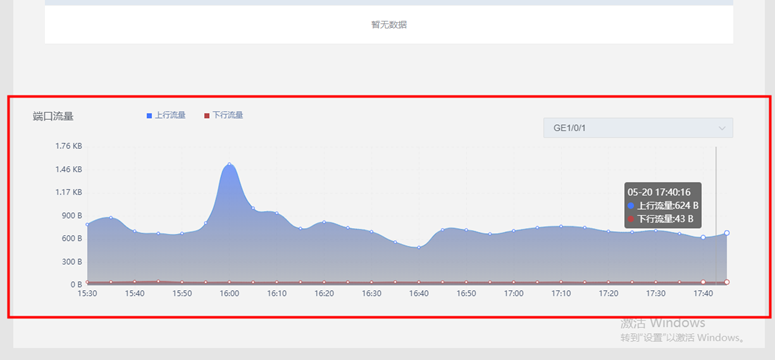

3.4 端口流量：
顯示當前交換機所有接口的24小時內的流量統計信息（統計周期5分鐘）

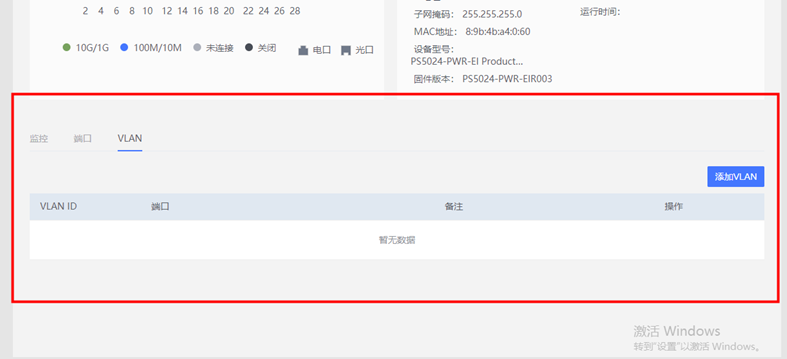

3.5 VLAN詳情：
顯示當前交換機已經創建的VLAN和VLAN關聯端口信息
功能名詞解釋：
?
?
?
| 設備名稱 | 當前交換機的名稱，交換機首次添加時的備注名稱，如不填寫，顯示為交換機的型號，點擊設備名稱可進入交換機的詳情頁面 |
| 設備MAC | 交換機的設備MAC地址 |
| 管理地址 | 當前交換機首次添加時的內網管理IP地址 |
| 軟件版本 | 當前交換機的軟件版本型號，該信息為交換機上報信息 |
| 設備型號 | 當前交換機的軟件版本型號，該信息為交換機上報信息 |
| 遠程 | 訪問當前交換機的web管理頁面和CLI頁面 |
| 重啟 | 重啟當前交換機（此功能目前僅支持IK-J7128） |
| 刪除 | 從云端刪除此交換機 |
?
【Access】：只能屬于1個VLAN，一般用于連接計算機端口；
【Trunk】：可以允許多個VLAN通過,可以接收和發送多個VLAN 報文,一般用于交換機與交換機相關的接口。
【Hybrid】：可以允許多個VLAN通過，可以接收和發送多個VLAN 報文，可以用于交換機的間連接也可以用于連接用戶計算機。
【tunnel】：中文譯為隧道，計算機網絡使用tunnel協議，當一個網絡協議（傳輸協議）封裝不同的有效載荷協議。通過使用tunnel1（例如）進行了一個不兼容的交付網絡的有效載荷，或通過一 個不受信任的網絡提供一個安全的路徑。
【QinQ】：QinQ技術〔也稱Stacked VLAN 或Double VLAN〕。標準出自IEEE 802.1ad,其實現將用戶私網VLAN Tag封裝在公網VLAN Tag中，使報文帶著兩層VLAN Tag穿越運營商的骨干網絡（公網）。
?
?
交換機功能如何使用視頻教程：https://v.ikuai8.com/?id=61
?
?注意：
1.華為交換機S5720S-28P-LI-AC默認遠控端口為443，愛快默認是80。需要點擊設備名稱進入詳情頁面修改點擊遠控修改端口。
?
?
?
通過交換機默認管理地址192.168.2.1，進入S5000系列交換機管理頁面，此處以S5126交換機示例。
在首頁--設備信息列表找到設備碼，復制備用，如S5000系列交換機無設備碼，請將交換機升級至最新版本。
?

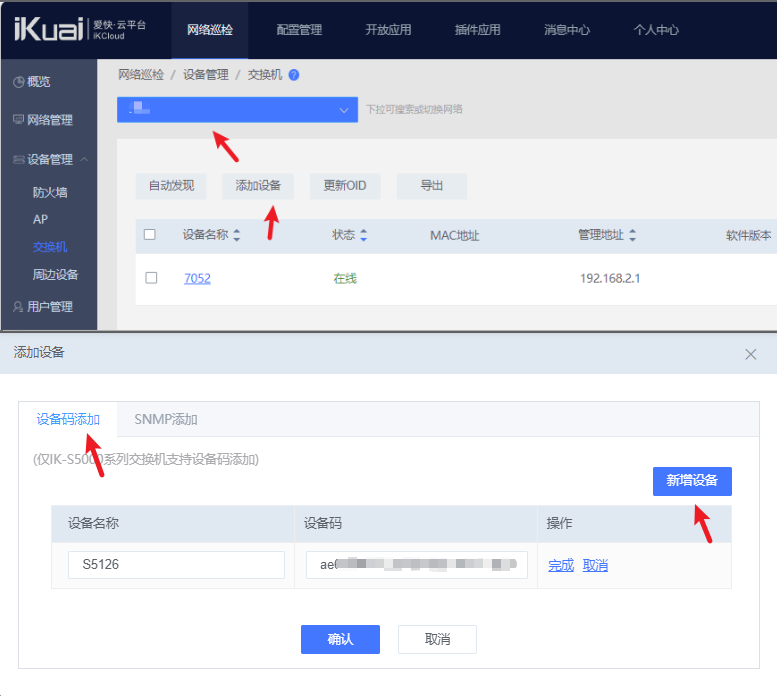

登錄愛快云（https://yun.ikuai8.com/），在網絡巡檢--設備管理--交換機頁面，右上角下拉菜單選擇將交換機綁定在特定路由下。
添加設備：使用設備碼添加方式新增設備，填寫設備名稱，粘貼復制的設備碼并點擊完成，確認添加。

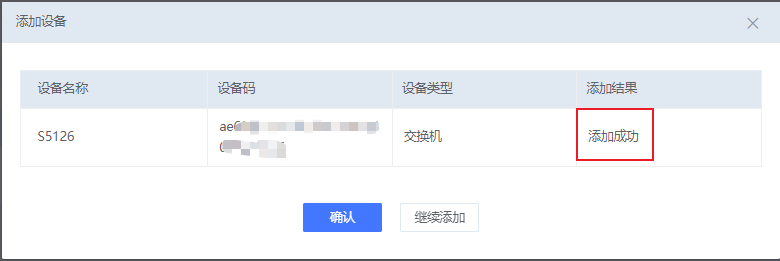

等待5-10S即可添加成功。
?

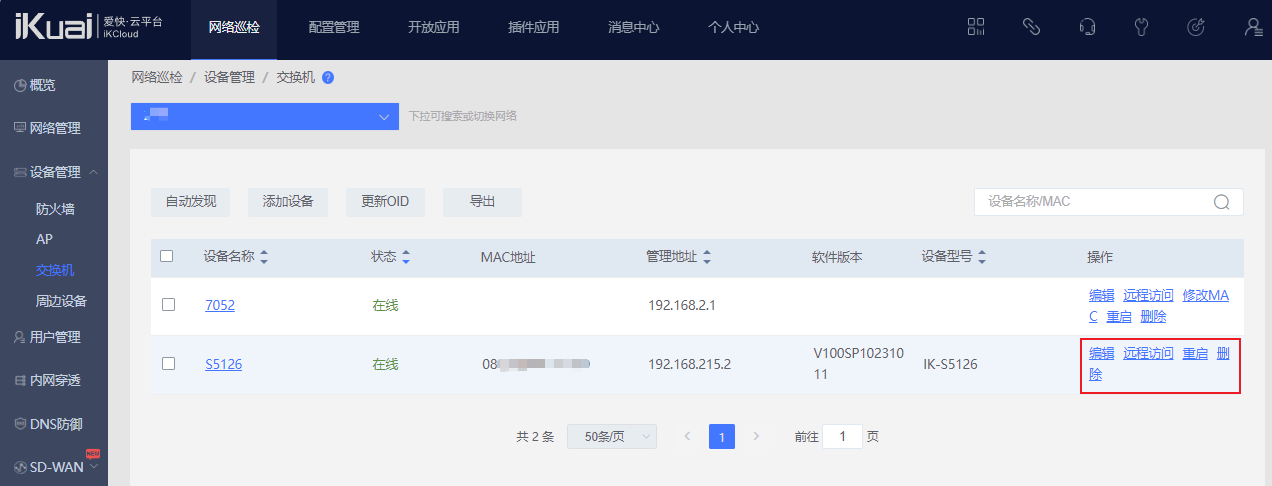

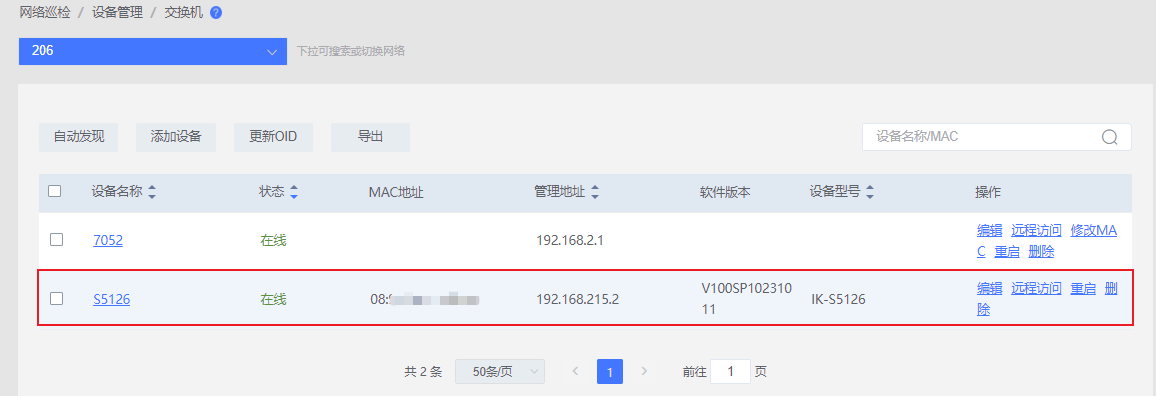

添加成功后，返回交換機頁面可以查看已綁定云平臺的標志信息。
?
S5000系列交換機綁定愛快云使用說明：
?
【設備詳情】：
點擊綁定設備名稱，可查看交換機基本信息、交換機接口狀態、端口配置情況。
?
【端口】：
在接口狀態處，選擇端口，配置端口模式、VLAN ID、限速等信息。
?

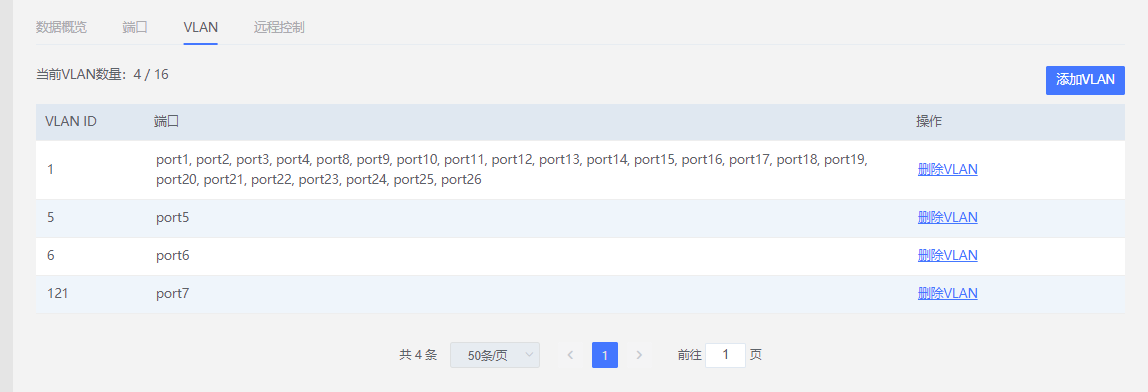

【VLAN】：劃分交換機VLAN ID、端口。
?

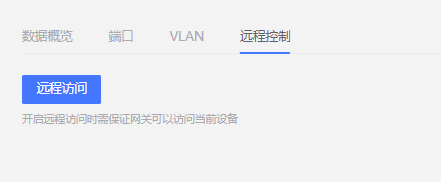

【遠程控制】：
遠程訪問交換機管理頁面。
?
【編輯】：修改設備名稱。
【遠程訪問】：遠程訪問交換機管理頁面。
【重啟】：重啟交換機。
【刪除】：解除愛快云綁定。
?
注意事項：
- 交換機必須在對應路由下上網才可進行綁定。
?
?
交換機顯示離線排查思路：
?
?
?
