13.4 透明橋配置
透明網橋功能最初是由 DEC 公司提出，并被 802.1 委員會采納并標準化。透明網橋?qū)崿F(xiàn)網絡報文鏈路層轉發，使用方便，易于安裝。透明橋支持 STP協議，STP（Spanning Tree Protocol）是生成樹協議的英文縮寫。
該協議可應用于環路網絡，通過一定的算法實現路徑冗余，同時將環路網絡修剪成無環路的樹型網絡，從而避免報文在環路網絡中的增生和無限循環。
13.4.1 添加透明橋
- 進入網絡>接口>透明橋列表，如下圖：
鏈路狀態：橋接口的狀態。
名稱：橋接口名稱。
IP 地址：橋接口的 IP 地址/掩碼。
MAC 地址：橋接口的 MAC 地址。
接口成員：橋接口的物理端口成員。
- 點擊新建創建橋接口，如下圖：
配置
名稱：橋接口名稱。
橋組號：橋接口組號。
靜態 IP：通過手工配置的方式設置橋接口的 IP 地址。
IP 地址/掩碼：橋接口 IP 地址，可選擇 IPv4、IPv6，輸入 IP 地址并點擊添加生效。
浮動 IP：是否是浮動 IP。
UID：HA 單元 ID。
DHCP（自動獲取 IP）：通過 DHCP 協議的方式獲取橋接口的 IP 地址。

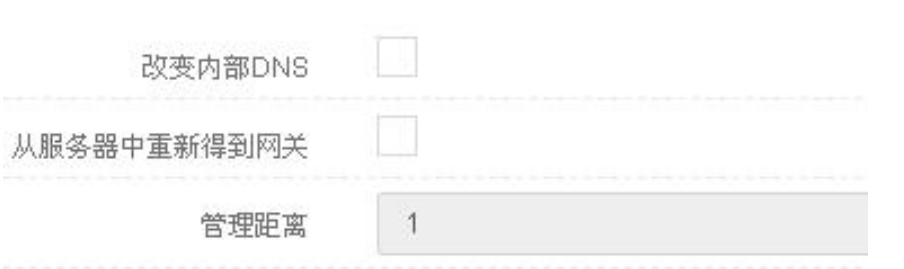

改變內部 DNS：使用從 DHCP 服務器得到的 DNS 作為本地使用的DNS。
從服務器重新得到網關：增加 DHCP 的缺省路由，網關為從 DHCP 服務器得到的網關。
管理距離：通過 DHCP 獲取的缺省路由的管理距離。
管理狀態：橋接口啟用或或關閉，可選 UP/DOWN。
接口選擇：設備中可以加入的透明橋的物理接口。
MTU：VLAN 的 MTU 值，范圍為 68-1500。
管理訪問：配置該接口地址上允許訪問的服務類別。
HTTP：可通過 HTTP 協議訪問該接口的地址，來訪問管理設備。
HTTPS：可通過 HTTPS 協議訪問該接口的地址，來訪問管理設備。
PING：該接口地址允許響應 PING。
TELNET：可通過 TELNET 協議訪問該接口地址，來訪問管理設備。
SSH：可通過 SSH 協議訪問該接口地址，來訪問管理設備。
BGP：可通過該接口地址訪問設備提供的 BGP 服務。
OSPF：可通過該接口地址訪問設備提供的 OSPF 服務.。
RIP：可通過該接口地址訪問設備提供的 RIP 服務。
DNS：可通過該接口地址訪問設備提供的 DNS 服務。
tControl：可通過該接口地址，訪問設備提供的可編程服務。
接入控制：是否允許 L2TP、SSLVPN 接入。
VLAN 透?jìng)?/b>：透明橋中允許透?jìng)鞯?vlan 報文 vlan id。
- STP 配置
啟用：是否在橋接口中啟用 STP 協議。
橋優先級：橋接口在 STP 樹中的橋優先級，范圍為 0-61440。
Hello 時間：橋接口發送 STP BPDU 報文間隔，范圍 1-10 秒。
老化時間：STP 狀態隔老化時間未更新，認為拓?fù)涓淖?，范?6-40 秒。
端口狀態延遲：端口狀態變換的時延，范圍 4-30 秒。
13.4.2 修改橋接口
- 進入網絡>接口>透明橋列表，如下圖：

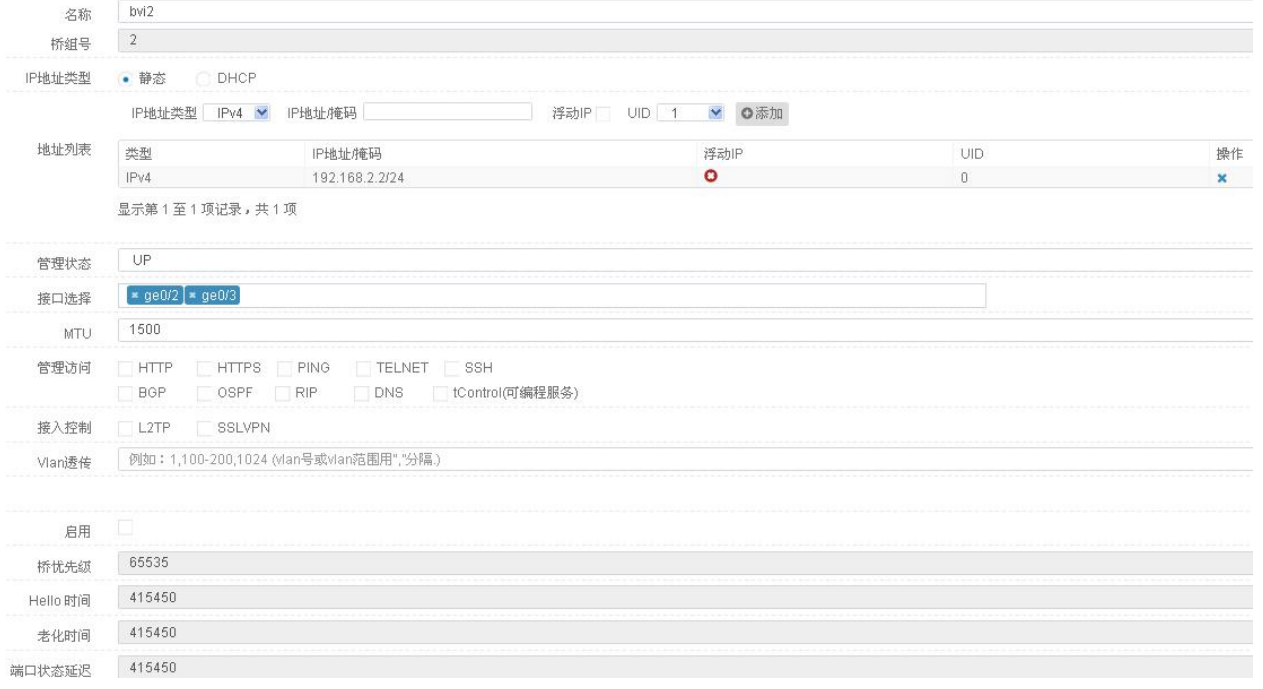

- 點擊橋接口名稱，修改橋接口，如下圖：
修改橋接口的 IP 地址、管理狀態、成員接口、VLAN 透?jìng)鳌?/b>MTU、STP 配置等信息。
- 點擊更新完成修改。
13.4.3 刪除橋接口
- 進入網絡>接口>透明橋列表，如下圖：
- 點擊刪除橋接口。
- 點擊確定刪除橋接口。
?
