13.5 鏈路聚合配置
鏈路聚合 Trunk 是通過將多個鏈路組合為一個邏輯的網絡鏈路，以提高設備之間通訊通道的容量和可靠性的技術。鏈路聚合也提供了負載均衡的方式來處理通訊負荷，使得通訊負荷均分在幾個鏈路中，不會有單獨一個鏈路超負載。通過鏈路聚合，用戶可以在許多應用中得到實際的益處：更高的可靠性、更高的帶寬，使用現有的設備，節約成本（不需要更新設備來獲取更高的帶寬）。
13.5.1 添加鏈路聚合

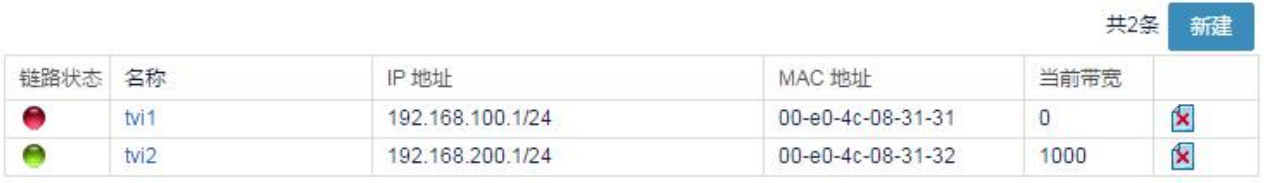

1．進入網絡>接口>鏈路聚合列表，如下圖：
鏈路狀態：鏈路聚合的狀態。
名稱：鏈路聚合名稱。
IP 地址：鏈路聚合的 IP 地址。
MAC 地址：鏈路聚合的 MAC 地址。
當前帶寬：所聚合的鏈路總帶寬，單位 M。

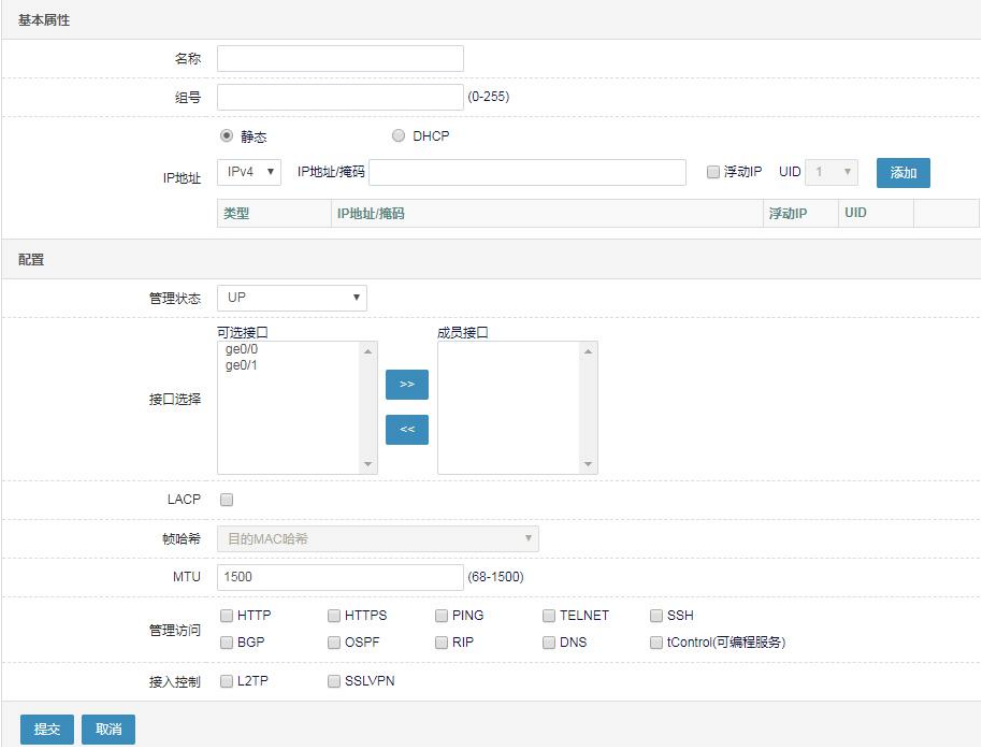

2．點擊新建創建鏈路聚合，如下圖：
基本屬性
名稱：鏈路聚合名稱。
組號：鏈路聚合組號。
手動指定 IP：通過手工配置的方式設置接口的 IP 地址。
IP 地址/掩碼：物理接口 IP 地址，可選擇 IPv4、IPv6，輸入 IP 地址并點擊添加生效。
浮動 IP：是否是浮動 IP。
UID：HA 單元 ID。

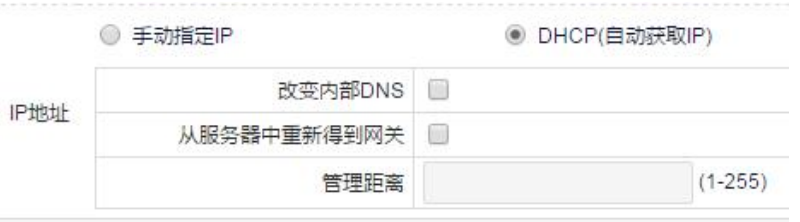

DHCP（自動獲取 IP）：通過 DHCP 協議的方式獲取接口的 IP 地址。
改變內部 DNS：使用從 DHCP 服務器得到的 DNS作為本地使用的 DNS。
從服務器重新得到網關：增加 DHCP 的缺省路由，網關為從 DHCP 服務器得到的網關。
管理距離：通過 DHCP 獲取的缺省路由的管理距離。
管理狀態：鏈路聚合啟用或關閉，可選 UP/DOWN。
可選接口：設備中可以加入的鏈路聚合組的物理接口。
成員接口：已經加入到鏈路聚合組中的物理接口。
LACP：是否開啟 LACP 協議。
幀哈希：發送數據哈希方法，可選目的 MAC 哈希、源/目的 IP 和端口哈希。
MTU：鏈路聚合 mtu 值，范圍為 68-1500。
管理訪問：配置可通過該鏈路聚合地址，訪問設備提供的服務類別。
HTTP：可通過訪問該鏈路聚合的地址，訪問設備提供的 HTTP 服務。
HTTPS：可通過訪問該鏈路聚合地址，訪問設備提供的 HTTPS 服務。
PING：該鏈路聚合地址允許響應 PING。
TELNET：可通過該鏈路聚合地址 TELNET 到設備本地。
SSH：可通過該鏈路聚合地址 SSH 連到設備本地。
BGP：可通過該鏈路聚合地址訪問設備提供的 BGP 服務。
OSPF：可通過該鏈路聚合地址訪問設備提供的 OSPG 服務。
RIP：可通過該鏈路聚合地址訪問設備提供的 RIP 服務。
DNS：可通過該鏈路聚合地址訪問設備提供的 DNS 服務。
tControl：可通過該鏈路聚合地址，訪問設備提供的可編程服務。
接入控制：此接口是否使用 L2TP。
?
13.5.2 修改鏈路聚合
- 進入網絡>接口>鏈路聚合列表，如下圖：
- 點擊鏈路聚合的名稱進入修改頁面。
修改鏈路聚合 IP 地址、管理狀態、成員接口、LACP、幀哈希等信息。
- 點擊更新完成修改。
13.5.3 刪除鏈路聚合
- 進入網絡>接口>鏈路聚合列表，如下圖：
- 點擊
刪除鏈路聚合。
- 點擊確定刪除聚合鏈路。
?
