一、名詞解釋
可以通過頁面設置AP的名稱、信道等信息
?
二、設置方法
?
在部署時，需要按照順序進行下述操作：
1、在AC上配置DHCP服務端，確保AC能夠通過DHCP為AP分配IP地址；
2、在AC控制器上開啟AC智能控制，在“配置管理”頁面配置AP的默認配置；
3、確保AP與AC連接在同一個LAN中。
?
可選配置：
4、當需要修改指定AP的配置時，可以在AC的配置頁面上勾選AP，對AP進行統一配置。
?
三、AP配置優先級說明
1、在AP第一次加入時使用默認配置中的配置，
2、之后可獨立配置每個AP的選項，在AP離線后但是列表中還存在之前的數據，AP上線后自動應用之前的配置
3、AP加入分組后使用AP分組中的配置，這時候也可獨立配置分組中AP的各選項
4、在AP退出分組之后還原之前未加入分組時候的配置，但在分組中獨立配置的選項不會還原
?

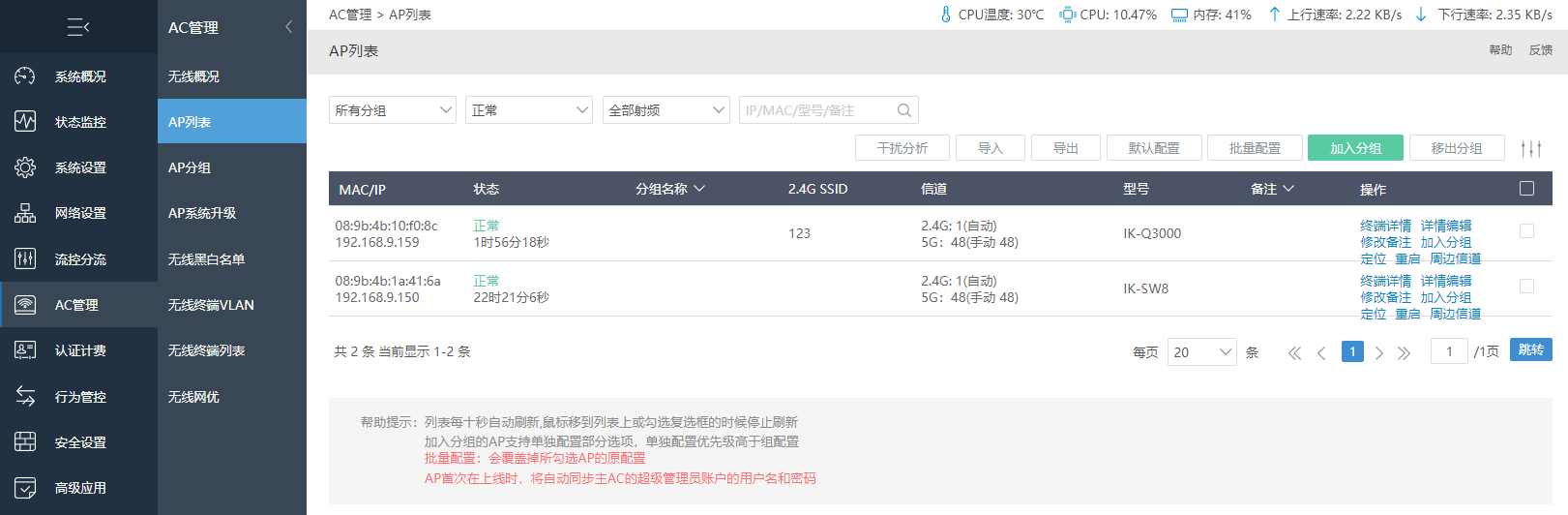

四、頁面按鈕說明
?【所有分組】:可以查看不同分組的ap狀態。
【全部狀態】:正常、未連接、升級中，在有很多ap的情況下，可以快速查看ap狀態。
【全部射頻】：2.4g單頻、2.4g+5g雙頻，可以查看不同頻段ap狀態。
點擊這個按鈕可選擇需要顯示在ap頁面的功能
| ? ? ? ? ? ?狀態 | ap當前連接狀態分為正常、未連接、升級中 |
| ? ? ? ? 分組名稱? ? ? ? ? ? | 加入到的AP分組的名稱 |
| ? ? ? ?2.4g ssid? ? | 2.4G信號所散發的無線名稱。 |
| ? ?5g radio1/2 ssid | 5g1和5g2信號所散發的無線名稱 |
| ? ? ? ? ? ?信道 | AP當前選擇的信道值 |
| ? ?上行鏈路協商速率 | 網口協商速率 |
| ? ? 當前/最大帶機量 | 顯示當前帶機量/最大帶機量 |
| ? ? ? ? ? ?型號 | 顯示當前ap型號 |
| ? ? ? ? 當前版本 | 顯示當前ap版本號 |
| ? ? 信道利用率2.4g? ?? | 2.4g信道利用百分百 |
| ? 信道利用率5g radio1/2 | 5g1/2信道利用百分百 |
| ? ? ?信道底噪2.4g | 2.4g信道底噪 |
| ? ?信道底噪5g radio1/2 | 5g 1/2信道底噪 |
| ? ?最低接入信號2.4g | 顯示當前2.4g最低接入信號 |
| ? 最低接入信號5g radio1/2 | 顯示5g最低接入信號 |
| ? ? ? 上下行速率 | 上行和下行的網絡速率 |
| ? ? ? ? ?備注 | 給AP設置備注名稱 |
?
| ? ? ? ?干擾分析 | 檢測此環境下愛快AP之間的干擾情況 |
| ? ? ? ? ? ?導入 | 導入需要的AP配置，支持VSV和TXT格式 |
| ? ? ? ? ? ?導出? | 導出需要的AP配置，支持CSV和TXT格式 |
| ? ? ? ? 默認配置? | 第一次加入到AP列表中的AP使用的默認配置 |
| ? ? ? ? 批量配置 | 同時配置多臺AP的參數 |
| ? ? ? ? 加入分組? | 選擇AP加入創建好的分組中，使用此分組的配置 |
| ? ? ? ? 移除分組 | 選擇某個AP移除分組，此時AP恢復加入分組之前的配置 |
| ? ? ? ? MAC/IP | AP的MAC地址和獲取到的IP信息 |
| ? ? ? ? ? 狀態 | AP此時的狀態，狀態包括正常、未連接和升級中 |
| ? ? ? ? 分組名稱 | 加入到的AP分組的名稱 |
| ? ? ? ?2.4G SSID?? | 2.4G信號所散發的無線名稱 |
| ? ? ? ? ? ?信道 | AP當前選擇的信道值 |
| ? ? ? ? ? ?型號 | AP的型號 |
| ? ? ? ? ? ?備注? | 給AP設置備注名稱 |
| ? ? ? ? ? ?操作 | 操作選項，包括：詳情編輯、修改備注、加入分組、卸載 |
?
下面再展示一下AP編輯頁面的按鈕說明：?
?
| SSID1名稱 | 無線的名稱設置選項 |
| SSID1安全類型? | 無線的加密方式，支持WPA3加密類型(部分AP支持,AP需要升級新版本固件) |
| SSID1 VLAN? | 是否開啟SSID VLAN選項，具體配置鏈接：http://m.noblerbaby.cn/support/cjwt/ap/ap-ssid-vlan.html。 |
| 隱藏SSID1名稱? | 是否隱藏SSID 名稱，隱藏之后設備上將搜索不到此名稱 |
| SSID限速 | 限制連接ssid終端的上行和下行速度，此處為共享限速。(ap為1.5.6版本以上支持) |
| 訪客模式? | 開啟訪客模式后，連接此無線僅可上網，不可進行內網互訪（點此下方有詳細說明） |
| 釘釘綁定? | 開啟釘釘綁定后自動開啟，并且SSID3和SSID4不可修改，可手動取消開啟。 |
| 信道? | 一般2.4G設置為1.6.11三個，5G設置36.44.149.157四個，1.5.6及以上版本支持12、13信道 |
| 最大帶機量? | 設置最大的帶機數量，0表示不限制 |
| AP信號強度 | 支持40%、60%、80%、100%四個選項 |
| 頻寬? | 設置AP的頻寬，AP 2.4g頻寬可以使用20HZ/40HZ。5g頻寬可以使用40/80HZ。20HZ適配速率是173，40HZ一般AC適配速率是433，80HZ適配速率是866， |
| 5G優先 | 如果AP支持雙頻，并且開啟了5G優先，2.4G和5G名稱一樣，終端設備支持5G那么優先連接5G（點此下方有詳細說明） |
| ap備注 | 給ap設置備注名稱 |
| 快速漫游? | 開啟后可支持快速漫游（點此下方有詳細說明） |
| 定時開啟? | 可以設置在某個時段開啟此AP |
| 定時重啟 | 設置AP定時重啟 |
| 狀態燈 | 默認ap的狀態燈是開啟的，如果想要關閉可以直接把狀態燈的鉤去掉（目前僅支持面板式ap的狀態燈關閉且ap版本為1.5.6及以上版本支持） |
| 多ssid模式 | 支持工作室模式的ap有X3、X5、X6、DX3在最新版本支持設置32個SSID（2.4G支持16個，5G支持16個），X7、SW7、L50-R在最新版本支持設置18個SSID（2.4G支持9個，5G支持9個）。 |
| 網關檢測 | 勾選此功能后會自動檢測網關在線情況，如檢測到網關不在線就會自動關閉無線信號。 |
?多ssid模式詳解：
用戶創建了4個SSID：ikuai01，ikuai02，ikuai03，ikuai04，并且設置SSID?VLAN是1001，則
Ikuai01的SSID?VLAN是1001；
Ikuai02的SSID?VLAN是1002；
Ikuai03的SSID?VLAN是1003；
Ikuai04的SSID?VLAN是1004；
國家和地區：選擇不同國家地區，可查看并使用此國家地區的信道、頻率范圍等參數。目前支持選擇的國家有中國、中國臺灣、美國，默認國家為中國。
注：此功能需要AP版本2.3.0

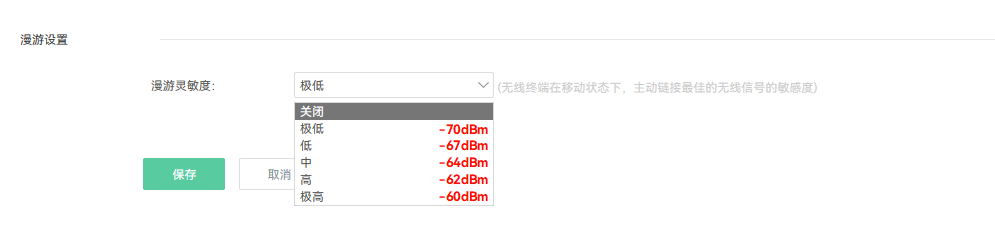

漫游靈敏度：無線漫游時終端切換無線的速率，可自定義選擇漫游靈敏度，極低、低、中、高、極高。注：此功能需要AP版本2.3.0
不同模式對應信號強度：
|
極低 |
-70dBm |
|
低 |
-67dBm |
|
中 |
-64dBm |
|
高 |
-62dBm |
|
極高 |
-60dBm |
根據環境的復雜程度不同，漫游信號值會有所變化。漫游模式選擇高低是根據wifi間隔距離來決定，兩個wifi距離較近，那么漫游靈敏就可以設置高一些。
滿足漫游條件：2.4G和5G配置相同的SSID信息（名稱、加密方式、密碼、訪客模式、SSID隱藏）才能實現功能效果。
?
?

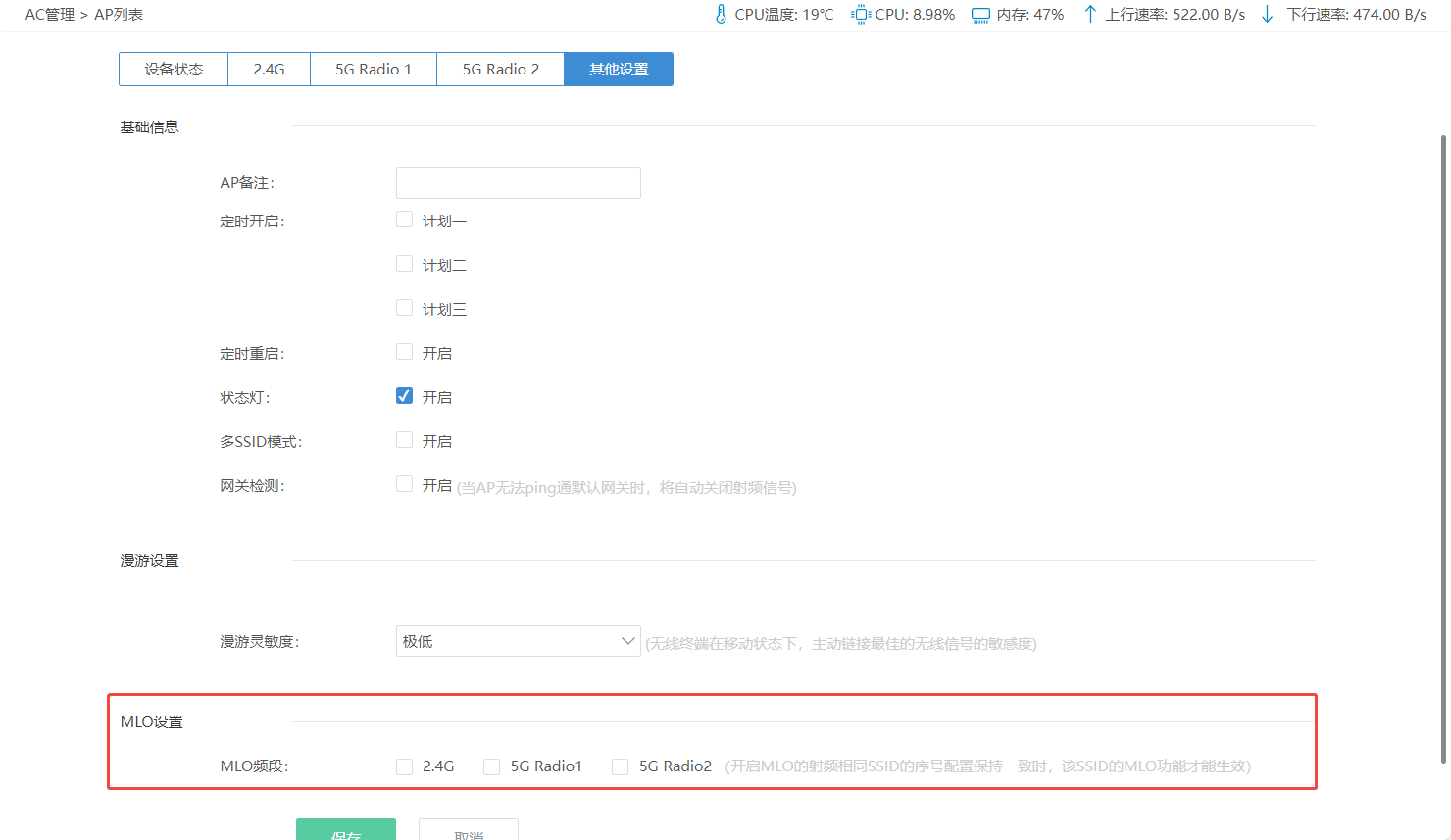

MLO設置：
MLO設置：支持設備同時連接?2.4GHz、5GHz等多個頻段，在這些頻段上同時發送和接收數據，實現頻段聚合傳輸，將不同頻段的帶寬疊加起來，從而大大提高網絡的整體傳輸速度。
注意：
1.手機和AP或路由均支持wifi7方可使用此功能。
2.開啟MLO的射頻相同SSID的序號配置保持一致時，該SSID的MLO功能才能生效
ap1.5.6新功能講解：

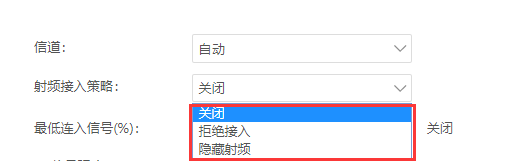

【射頻接入策略】分為：關閉、拒絕接入、隱藏射頻

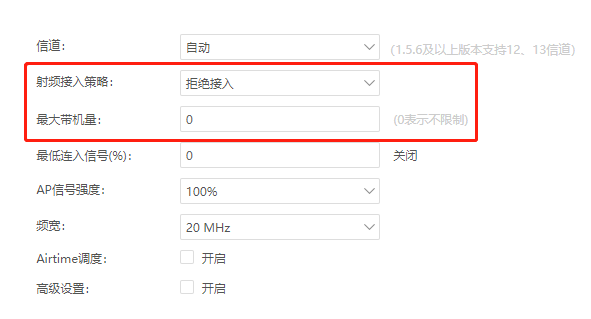

當射頻接入選擇拒絕接入時，下面的最大帶機量里面的數值代表最多能連接多少個用戶。
比如最大帶機量設置的是30，那么當我們用戶連接無線的數量達到30人使用的時候此頻段（2.4G或5G）所有WiFi將拒絕終端接入。

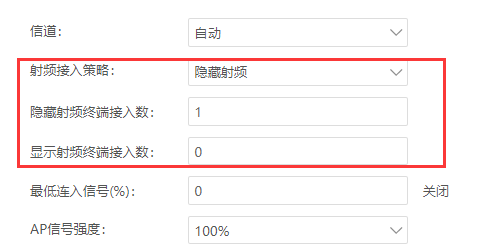

【隱藏射頻終端接入數】：設置此頻段所有ssid連接終端總數達到設置值將會隱藏此頻段所有ssid
【顯示射頻終端接入數】：也就是終端數達到隱藏值之后，終端數降低到什么程度才會重新顯示ssid
舉例說明：當隱藏射頻終端接入和顯示射頻終端接入同時設置時，比如將隱藏射頻終端接入數設置成30，顯示射頻終端接入數設置成15。
當此配置下發后：
0-30設備連接終端數到達30后會隱藏此頻段所有ssid
只要達到了隱藏ssid條件后除非終端數降低至15時ssid才會重新顯示。
【Airtime調度】
在airtime調度下，空口時間公平調度通過在同一無線局域網下計算每個用戶的無線信道占用時間，
優先調度占用無線信道時間較少的用戶，保證每個用戶相對公平的占用無線信道。
開啟此功能后會優先保證信號好的用戶使用流量，讓信號好的用戶不被低信號用戶傳輸數據過多導致占滿空口帶寬，會使低信號用戶空口等待時間變長。
?

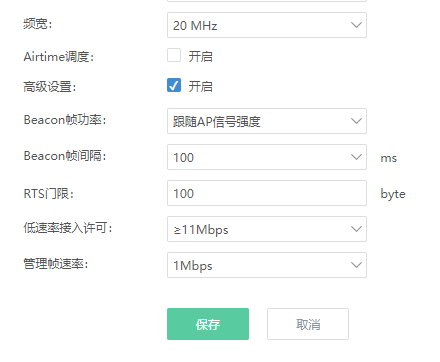

? 在ap的詳情編輯--高級設置
【Beacom幀功率】分為自定義和跟隨ap信號強度，自定義可以選擇20%、40%、60%、80%、100%。推薦設置100%。beacon幀功率越高，耗能越高，但是相對的終端搜索WiFi的時候就越穩定，切換WiFi越穩定。
? Beacom幀功率設置的數值越大發現ssid的距離就越遠，選擇跟隨ap信號強度代表我們ap信號強度是多少，Beacom幀功率的功率就是多少。
【Beacom幀間隔】：Beacom幀間隔分為100、200、300、400、500。表示AP間隔對應時間實際發送一次Beacom幀。推薦設置200ms，數值越小，終端越容易發現ssid，數值設置越大，終端發現ssid的速度越慢。
??科普小知識：無線協議目前常用的有802.11/a/g/n/ac/ax
? 802.11b協議最低適配速率為2Mbps
? 802.11g協議最低適配速率為5.5Mbps
? 802.11n協議最低適配速率為11Mbps
【低速率接入許可】：低速率接入許可分為大于等于2Mbps、大于等于5.5Mbps、大于等于11Mbps。推薦設置全部允許，速率設置過低或過高會導致某些無線設備的無線協議適配不了就會導致搜索到無線但不會允許關聯。
? 選擇大于等于2Mbps/5.5Mbps/11Mbps代表終端和AP之間的協商速率不會低于設置值(ap版本為1.5.6以上支持)。
【RTS門限】：是為了避免多用戶發包沖突設置的限制，這個值代表我們發送包的大小。推薦設置980byte，設置的門限值越低，會優先傳輸數據包小的數據。設置的值越大會優化傳輸數據包大的數據。開啟之后，對于超過一定大小的包，ap會選擇擱置這個包，等別的包發送完之后再處理。
? 比如說RTS門限值設置的100byte，那么小于100byte以下的包會優先傳輸數據，大于這個數值的包會后傳輸。
【管理幀速率】：管理幀速率分為1Mbps、2Mbps、5.5Mbps、6Mbps、11Mbps。
? 推薦設置1Mbps，當管理幀速率值設置的越大，請求連接無線回復包的速率就越快，連上無線的速度也越快，管理幀速率設置越低發包速度越慢，請求連接無線回復包的速度也越慢。在無線終端很少的時候可以使用11Mbps，無線終端比較多時建議設置1Mbps。
?
注意：
1.設置的隱藏射頻終端接入數不能比顯示射頻終端接入數小。
2.如要開啟隱藏射頻功能，必須要設置隱藏射頻終端接入數和顯示射頻終端接入數，請按照實際情況填寫。
3.如只設置隱藏射頻終端接入數而不設置顯示射頻終端接入數，會導致終端數達到設置值時隱藏此頻段所有ssid，直到無人使用（顯示射頻終端接入數默認是0）無線時才可以找到ssid。
?
?
?
五、特殊功能說明
?
?
參考對比標準，數值 -100??大于-110
愛快AP和AC通信的基本標準是，AP能夠獲取到IP地址和AC的網關地址是一個網段并且之間可以相互ping通，這才能被AC直接管理。
您的問題一般情況下是內網問題
1、可查詢內網是否存在其他DHCP服務， 檢測方法， 愛快應用工具--路由體檢
2、檢查AP是否獲取到IP地址（DHCP客戶端狀態功能里）并且校驗路由器ping測試能否ping通此地址
3、還可查詢內網是否存在ARP攻擊 檢測方法， 愛快日志中心--用戶日志--ARP日志
4、其他物理原因?qū)е翧P無法與AC直接通信（環境、網線、水晶頭、供電等）
?如果還是找不到問題，最簡單的方法： 路由器直連AP，不過中間任何設備，單線測試。
您可先本地核準這幾個信息進行處理
如果還有問題， 隨時聯系我們進一步跟蹤協查處理
AP到手后怎么使用教程連接地址：
http://m.noblerbaby.cn/index.php?option=com_content&view=article&id=61:ap-2&catid=18&Itemid=146

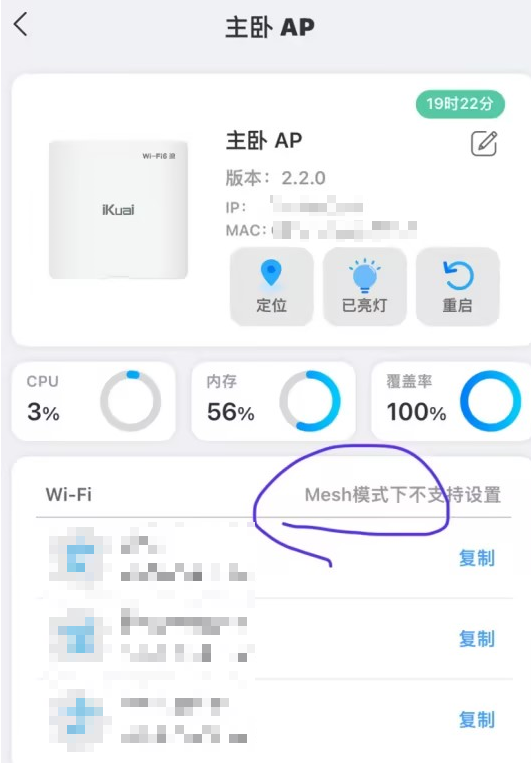

答：在環境中若遇到?AP?無法設置，而顯示僅在?Mesh?模式下支持設置的現象，其原因在于環境內開啟了?mesh?快連。Mesh?快連與?AC?管控相互沖突，不能同時開啟。這是由于在設計上，處于?Mesh?快連模式下，所有的?AP?或節點路由無法單獨進行修改，只能跟隨主路由的設置。
?
