一、名詞解釋
-----AC（Access Controller，無線控制器）-----
?iKuai8路由系統中集成了AC智能控制功能，用戶可以通過AC智能控制模塊對路由系統所連接的AP（Access Point，無線訪問節點）進行統一管理，包括為AP提供啟動的默認配置、對AP進行批量配置修改、查看AP信息和重啟、升級等維護操作。
?
-----AP（Access Point，無線訪問節點）-----
?愛快提供的AP上運行了私有協議，AP可以通過私有協議與AC進行實時交互，交互內容包括配置更新、AP狀態信息、?；钕⒌?。

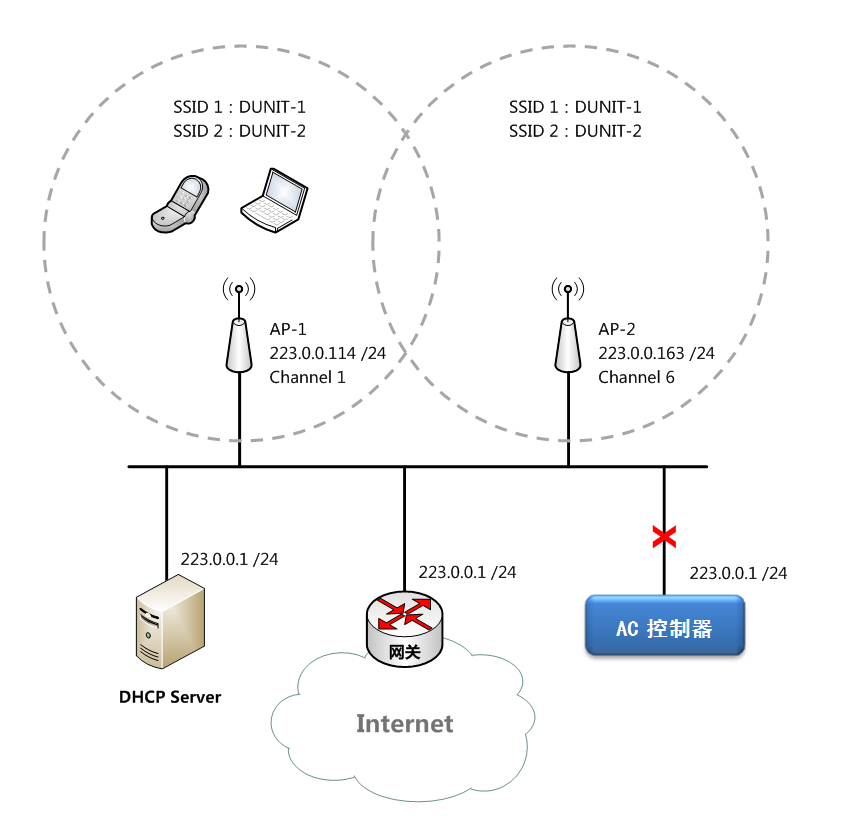

特別地，對于AC角色而言，AC只對AP進行管理工作（控制平面），并不為AP提供數據平面的服務。如下圖所示，即使AC故障，
只要AP的網關online，是不會影響AP正常業務的。
?

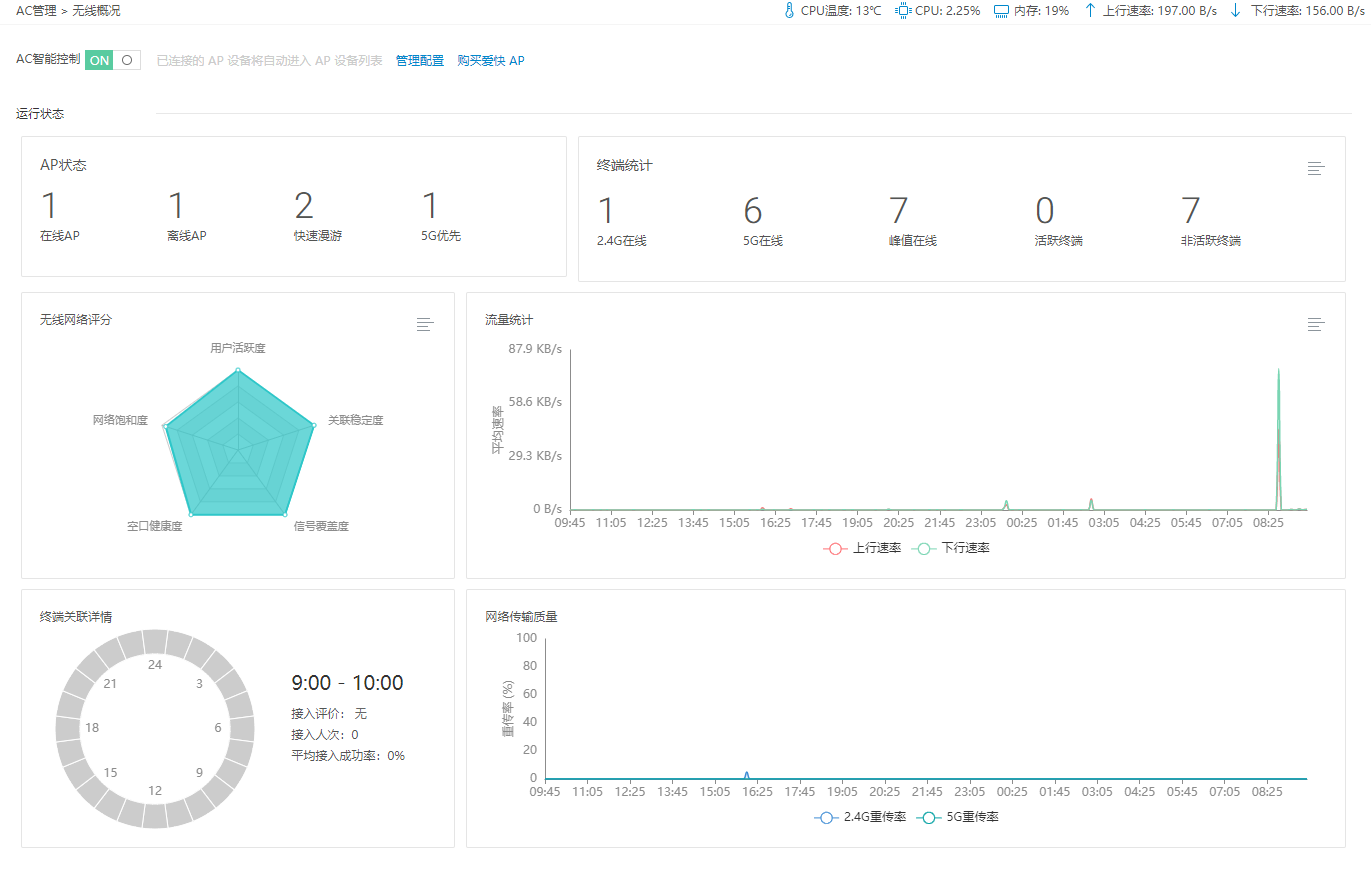

二、頁面參數說明
?
?
1、運行狀態(每10s刷新一次)
包含在線AP、離線AP、快速漫游、5G優先
| 在線AP? ?? | ? ? ? ?當前時間點運行正常的AP |
| 離線AP? ?? | ? ? ? ?當前時間點運行異?；蛭催B接離線AP |
| 快速漫游 | ? ? ? ?記錄當前已經開啟快速漫游的AP（包含在線AP一級未連接或運行異常的AP） |
| 5G優先 | ? ? ? ?記錄所有已經開啟了5G優先功能的AP（包含在線AP以及未連接或運行異常AP） |
?
2、終端統計（每10s刷新一次）
| 2.4G在線?? | ? ? ? ?當前時間點連接2.4G wifi 的終端數量 |
| 5G在線 | ? ? ? ?當前時間點連接5G wifi的終端數量 |
| 峰值在線 | ? ? ? ?當天在線時長最高的終端數量 |
| 活躍終端 | ? ? ? ?當前時間點連接wifi上下行流量大于1M的終端數量 |
| 非活躍終端 |
? ? ? ?當前時間點連接wifi無上下行流量的終端數量 |
?
3、無線網絡評分（每10s刷新一次）
?
| 用戶活躍度 | ? ? ? ?記錄當前時間，終端用戶對網絡的使用程度，分值越高用戶使用使用程度越高 |
| 關聯穩定度 | ? ? ? ?當前時間終端的連接成功率，分值越高終端用戶在當前網絡中的關聯成功率越高，上線越容易（關聯代表連接） |
| 信號覆蓋度 | ? ? ? ?反映當前時間無限的覆蓋程度，分值越高無線網覆蓋越全，低信號用戶越少 |
| 空口健康度 | ? ? ? ?反映當前無線網絡的信道利用率情況，分值越高當前信道環境越好 |
| 網絡飽和度 | ? ? ? ?當前無線網絡的終端接入情況，分值越高當前接入終端越多 |
?

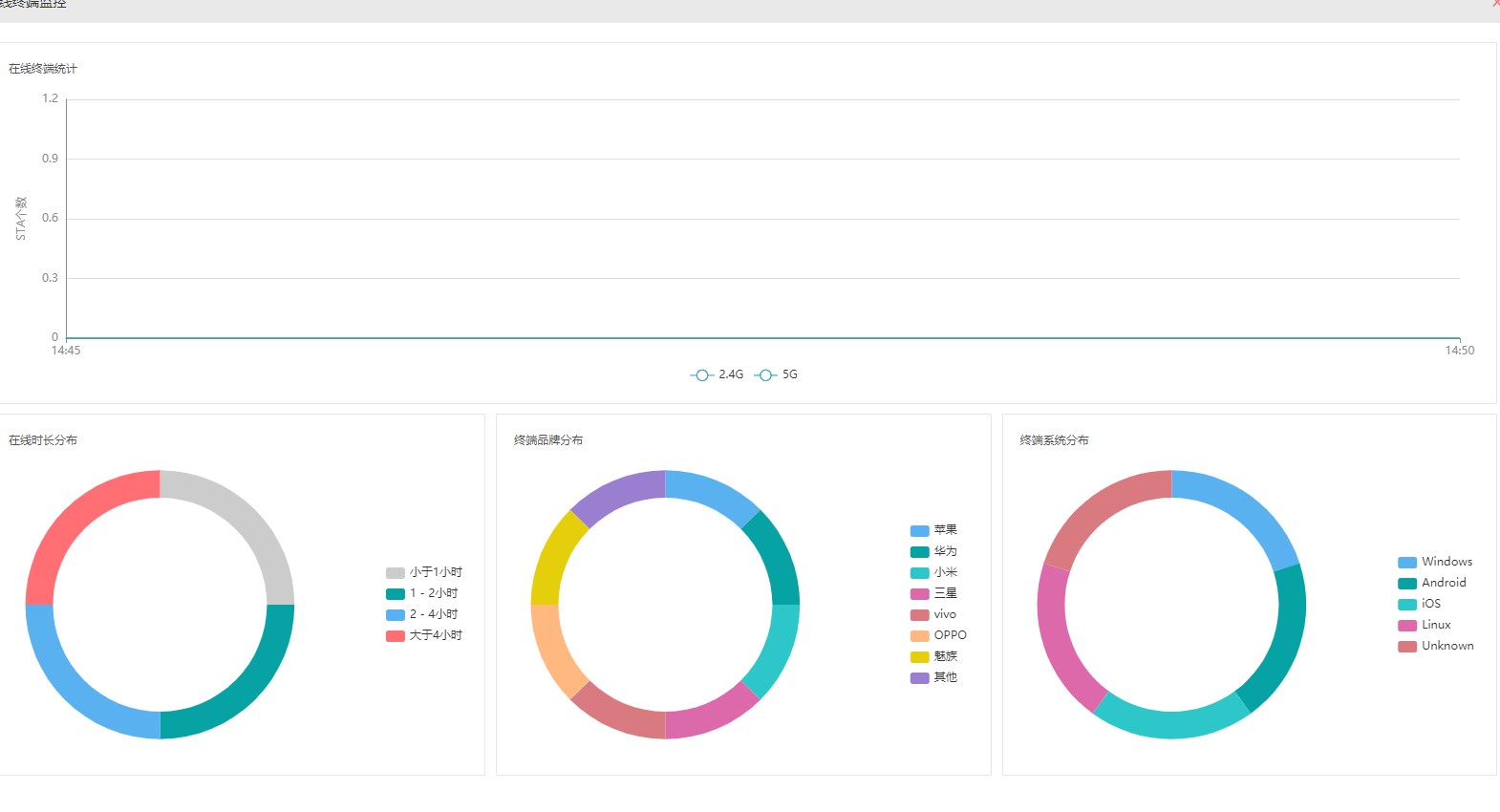

4、終端統計狀態頁面（每30s刷新一次）
當前AC下24小時內2.4G終端接收數，5G終端接收數該圖，每5分鐘更新一次，每30秒刷新一次
?
| 在線終端統計? ? ? ? ? ? | ? ? ? 24小時內無線網絡中2.4G終端在線數和5G終端在線數，該數據每5分鐘更新一個時間段 |
| 終端品牌情況 | ? ? ? 顯示當前AC下所有終端的品牌占比，當鼠標移動到餅圖上，顯示使用該終端品牌終端數 |
| 終端系統占比 | ? ? ? 顯示當前AC下所有終端的系統類型占比，當鼠標移動到餅圖上，顯示使用該類系統的終端數 |
?
?

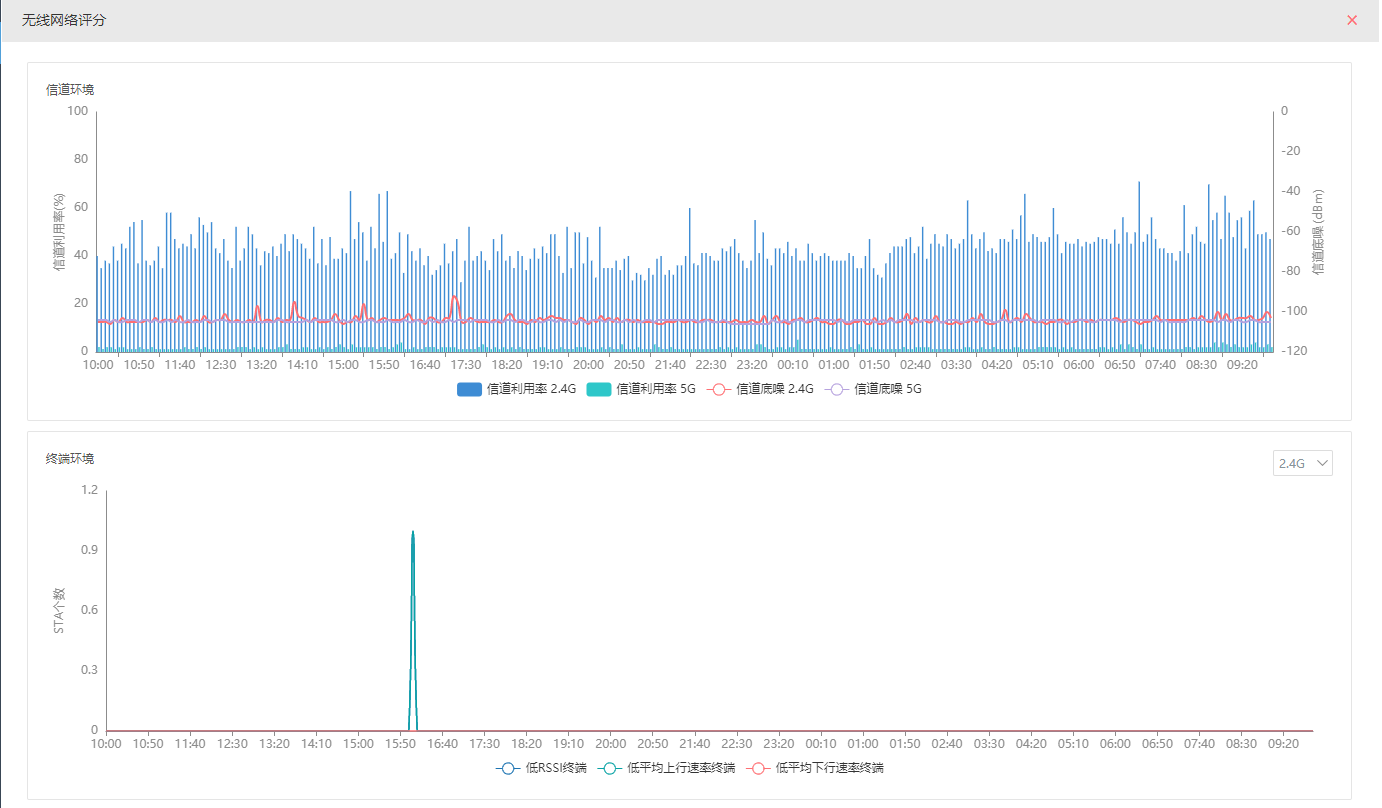

5、無線網絡評分（每30s刷新一次）
?
?
| 信道環境 | ? ? ? 記錄24小時內部無線網絡中2.4G頻道重新設定，2.4G頻道底噪和5G頻道傳輸偏移，5G頻道底噪。每5分鐘為一個時間段 |
| 終端環境 | ? ? ? ?記錄24小時內無線網絡中低上行和低下行速率終端以及RSSI終端個數，每5分鐘為一個時間段 |
?
?

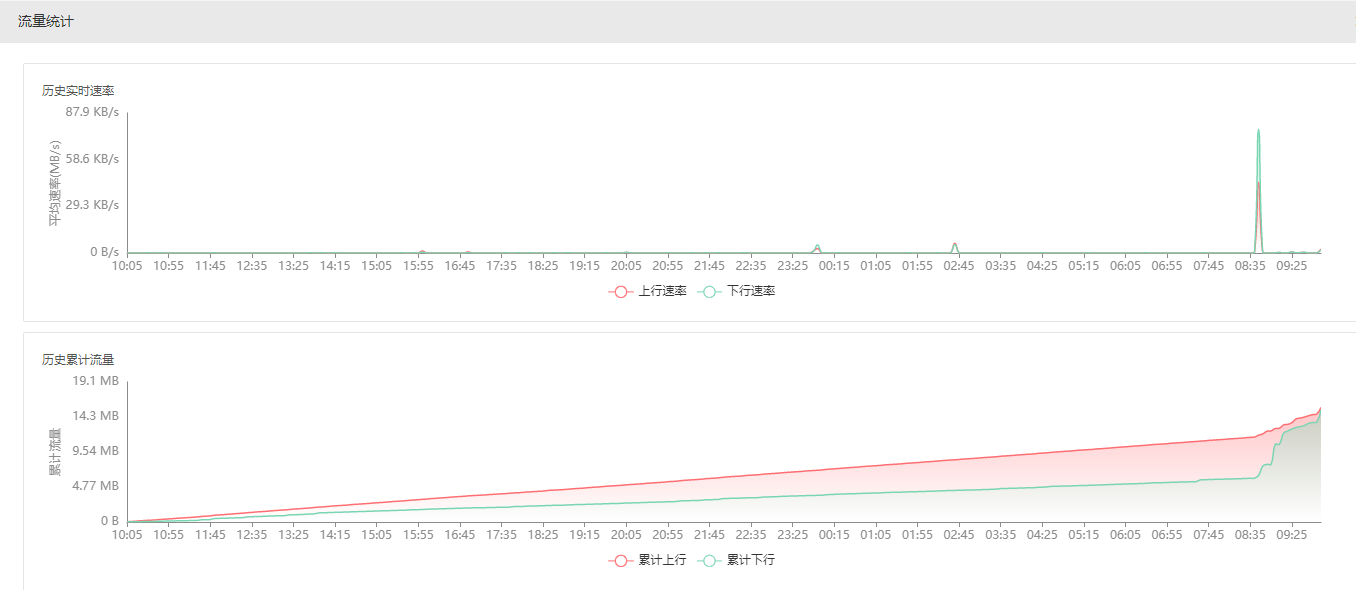

6、流量統計頁面（每30s刷新一次）
顯示24小時內無線網絡的實時上下行速率，該數據每5分鐘更新一個點
?
?
| 實時速率 | ? ? ? ?24小時內，每5分鐘統計一次當前的實時速率，每5分鐘更新一次，30秒刷新 |
| 累計流量 | ? ? ? ?統計當天累計上下行流量，每5分鐘更新一次，30秒刷新 |
?
?
7、終端關聯詳情：
上線成功率（每30s更新一次）：顯示24小時內網絡的終端關聯成功率記錄，該數據每5min更新一個點
?
?
8、網絡傳輸質量
?
網絡傳輸質量（每30s刷新一次）：顯示24小時內網絡的終端2.4G丟包率，5G丟包率，延遲記錄，該數據每5min更新一個點?
?
?
三、配置舉例

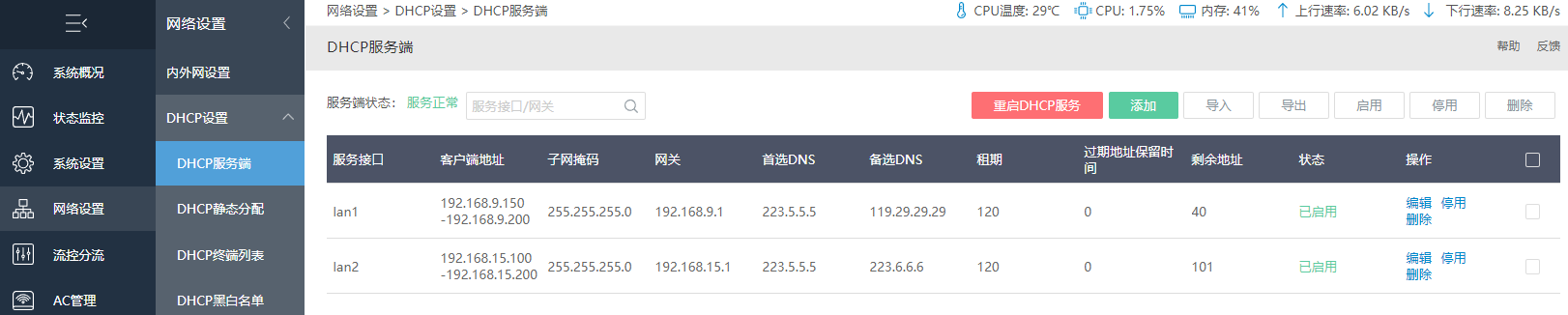

1.在AC上配置DHCP服務端，配置后，需要重啟DHCP服務。
?
2.在AC控制器上開啟AC智能控制；

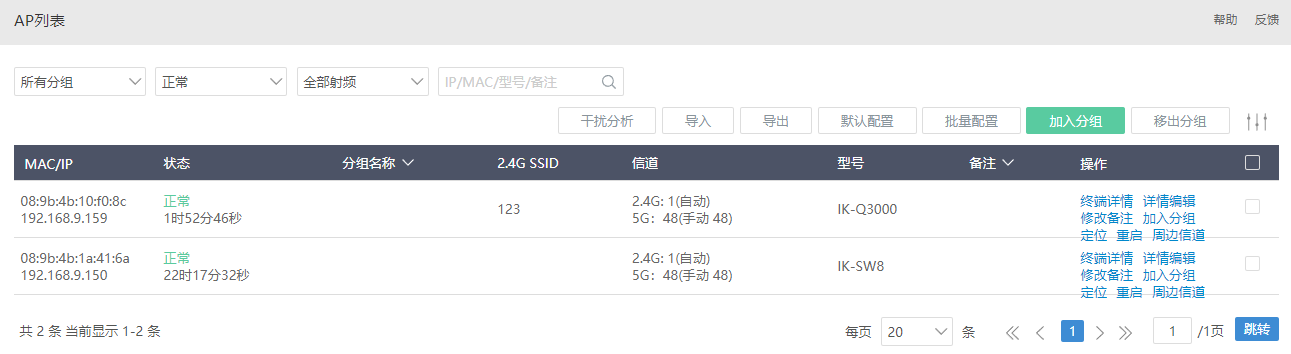

3、在AC管理面，找到AP列表即可看到AP在線狀態
?
4、系統AC里面已經有默認的集成，AP在正常通訊后，會自動使用默認配置（可根據具體需求配置SSID以及加密方式）。
?
注意事項：
愛快2.7.0以上版本支持關閉2.4G和5G無線的功能，配置方法為直接刪除掉2.4G或者5G的無線名稱即可。
路由版本為2.7.0以上，可以使用AP隔離功能。目前支持X2的1.3.0版本連接相同SSID的用戶隔離。如終端都連接SSID1，會被隔離。如果分別連接SSID1和SSID3的話，是無法被隔離的，想要實現SSID之間的隔離，可以使用SSIDvlan+ACL阻斷的方式進行隔離。
?
?
?
?
四、常見問題
-----關閉AC智能控制后，AP是否也被自動關閉？-----?
關閉AC智能控制后，AP仍會處于運行狀態，只是無法通過AC對AP進行管理。當網絡中不存在AP時，可以關閉AC智能控制來停止AC對AP的探測，以便清潔網絡環境，同時節省AC的CPU、網絡接口等資源。?
?
-----能否輸入超長的中文SSID？-----
只支持輸入10個中文的SSID，以便最大限度地確保客戶端能夠正常發現SSID。
?
-----在部署時，使用哪種信道方式配置AP才能使wifi處于最優工作狀態？-----
自動（Auto）信道可以按照一定算法自動進行信道設置。當AP探測本地環境時，為了盡快啟動AP，探測工作是在很短的時間內完成的。由于受到“瞬時探測”的影響，自動信道不一定是當前環境中最優信道。在非家用環境部署時，網絡工程師通常對環境進行專業測量，并使用測量結果手工配置不同位置的AP的信道，使AP能夠處于最佳工作環境。

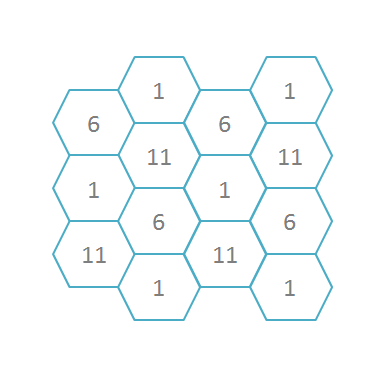

下圖是2.4GHz情況下的部署示例，每個蜂巢格表示一臺AP。由于1、6、11信道不受干擾，因此使用這三個信道；同時讓各AP的信道交錯拼接，從而使信道的選擇處于最優。
?
-----在查看用戶信息時，為什么無法查看到用戶的IP地址？-----
當用戶沒有通過AC的DHCP服務獲取IP地址，而是通過其他DHCP獲取IP地址時，將會出現這種情況。
?
AC智能控制無法顯示AP或運行異常的排查教程：
http://m.noblerbaby.cn/support/cjwt/ap/ac-ac.html
?
?
?-----訪客模式實現效果-----
3.0.8系列開始支持訪客模式
AP，必須為140版本以上，雙配合生效
140版本已發布：H1/S1/L1/L2/X1/H3/X2/X1P/S3/N3
另外注意，開啟訪客模式后，無法在單獨做ACL允許訪問，無效的。
訪客模式效果：
愛快AP內的無線設備之間，和此AP下無線終端與其他愛快AP下的無線連接設備，實現隔離。愛快AP下無線終端，與此lan口與其他lan口下有線終端。實現隔離
但是對于與有線的互通隔離時候
有線網段條件必須為
10.0.0.0/8
172.16.0.0/12
192.168.0.0/16
這幾個網段?
?
?-----AP異常說明-----
AP異常說明AC目前無法識別到這個AP
可能原因：1、路由DHCP功能未啟用或異常
? ? ? ? ? ? ? ? ?2、路由到AP間的物理鏈路出現問題（包括網線或網卡故障）
? ? ? ? ? ? ? ? ?3、AP本身存在故障，可使用PC機接在此AP位置對比測試，看PC機是否可獲取到IP地址
具體排查鏈接：http://m.noblerbaby.cn/support/cjwt/ap/ac-ac.html
AP異常狀態下的卸載按鈕僅代表將此AP的配置數據從AC刪除
?
?
?
?
?
?
