一、名詞解釋
在以太網上承載PPP協議（點到點連接協議），它利用以太網將大量主機組成網絡，通過一個遠端接入設備連入因特網，并對接入的每一個主機實現控制、計費功能。
二、如何使用
-----PPPOE服務端-----
|
【服務端狀態】 |
顯示PPPOE服務狀態；選擇啟用或者停用，來開啟或者關閉 |
||||||||
|
【PPPOE服務名稱】 |
網絡環境中有多個PPPOE服務器的時候，可以通過這個來識別你的特定的PPPOE服務器。 客戶機撥號時可以指定此服務器名稱 |
||||||||
|
【服務器地址】 |
?PPPOE服務器的虛擬地址 |
||||||||
|
【主DNS】 |
?建議填寫正確的DNS，可以正確解析外網地址的DNS |
||||||||
|
【備用DNS】 |
?建議填寫正確的DNS，可以正確解析外網地址的DNS |
||||||||
|
【認證方式】 |
|
||||||||
|
【超出賬號共享數操作】 |
?
①：后撥號的賬號會替換已經撥號成功的賬號，撥號成功的賬號會被強制T下線 ②：后撥號的賬號會提示撥號不成功，撥號成功的賬號繼續正常上網 |
||||||||
| ?

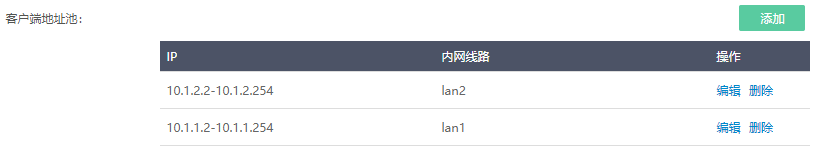

【客戶端地址池】 |
?
IP輸入框填寫IP地址或者IP范圍，內網線路，選擇需要撥號的內網接口。 注意事項： 客戶端地址池默認只有l(wèi)an1接口有地址池，所以只有在lan1網口下才可以撥號成功。 如想要在其他lan2等接口下?lián)芴枺枰謩犹砑觢an2接口的客戶端地址池。 保存時注意點擊“確定”后，去頁面最下方再點擊“保存”。 |
||||||||
| ?
【客戶端lan互訪限速】 |
?
多l(xiāng)an之間撥號客戶端互訪時是否受帳號限速。 |
||||||||
| ?
【禁止客戶端互訪】 |
?
勾選禁止客戶端互訪后，撥號客戶端互相之間不能訪問。 |
||||||||
| ?
【強制客戶端撥號上網】 |
?
勾選后，客戶端只有使用撥號方式才能聯網。 |
||||||||
| ?
【強制校驗服務器名】 |
?
勾選后，客戶端填寫的服務器名必須與愛快上設置的服務器名相同才能撥號成功。 未填寫或填寫錯誤則撥號失敗 |
||||||||
| ?
【加強斷線檢測】 |
?
加強斷線檢測，就是 LCP 檢測失效以后 ，還會繼續判斷 內網流量，如果 這個IP 能在內網監控看見，就不會踢他。 |
||||||||
| ?
【支持賬號綁定VLAN】 |
?
啟用綁定VLAN后，賬號設置的綁定vlan策略生效，即此賬號使用對應的vlan所屬終端進行撥號才能撥號成功。 注意事項：內網存在多個vlan的時候，不需要在配置多個vlan接口的PPPOE服務，只需要開啟相應的lan口或者vlan的PPPOE服務即可，那么所屬該lan口或者vlan口內的所有的vlan都能夠撥號。配置賬號的vlan信息后，無需在vlan設置中添加vlan信息了。 ? ? 只有開啟綁定vlan功能后，終端撥號攜帶vlan信息才能撥號成功，不開啟綁定vlan，終端攜帶vlan信息進行撥號無法撥號成功。 |
||||||||
| ?
【支持賬號綁定網卡】 |
?
啟用綁定網卡后，內網撥號終端使用的賬號必須隸屬于相應的網卡（lan或者vlan）才能使用該賬號撥號成功。 |
||||||||
| ?
【MTU】 |
?
最大傳輸單元（Maximum?Transmission?Unit，MTU）是指一種通信協議的某一層上面所能通過的最大數據包大?。ㄒ宰止?jié)為單位）。最大傳輸單元這個參數通常與通信接口有關（網絡接口卡、串口等）。 |
||||||||
| ?
【MRU】 |
?
MRU是PPP鏈路數據鏈路層的概念,是最大接收單元的意思。 MTU是以太網數據鏈路層概念，MRU是PPP鏈路數據鏈路層的概念.都是最大傳輸單元的意思。 |
||||||||
| ?
【LCP探測】 |
?
鏈路控制協議，簡稱LCP（Link Control Protocol）。 它是PPP協議的一個子集，在PPP通信中，發送端和接收端通過發送LCP包來確定那些在數據傳輸中的必要信息。 |
||||||||
| ?
【定時斷開重啟服務器】 |
?
定時重啟PPPOE服務器，已經撥號成功的會暫時斷開 |
||||||||
| ?
【定時斷開用戶連接】 |
?
定時斷開連接時長達到設定時間的用戶 |
?
?
?
PPPOE服務端vlan使用視頻教程：https://v.ikuai8.com/?id=55
?
?
三、常見問題
-----希望某個客戶機不撥號就可以上網，其他客戶機必須撥號才可以上網-----
1，先在PPPOE服務端勾選“強制客戶端撥號上網”，所有此lan口下客戶機需要強制撥號后上網。
2，針對需要不撥號就可以上網的終端固定IP地址。此IP要和lan口相同網段，網關指向lan口地址。

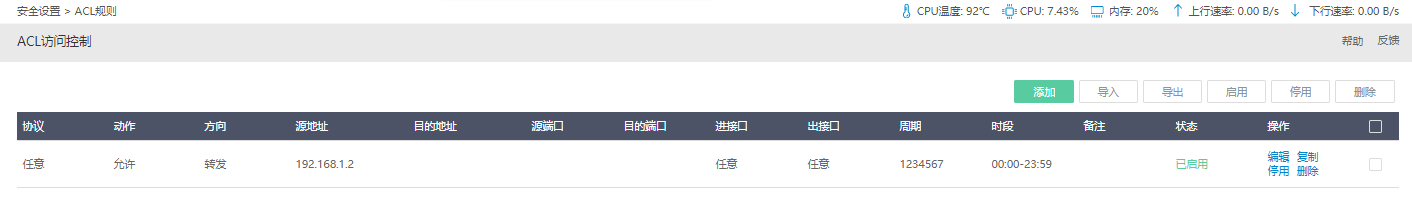

3，安全設置-ACL規則中，針對不撥號的終端IP，添加允許轉發規則。
? 例如192.168.1.2此IP，不撥號直接上網。如下添加策略，即可實現。
?
-----其他lan口下客戶機無法PPPOE撥號-----
檢查PPPOE服務端頁面，是否有添加此lan口的地址池。
默認只有l(wèi)an1的地址池，只有l(wèi)an1可以撥號，其他lan口需要添加后才可以正常撥號上網。
?
-----無法進行撥號使用-----

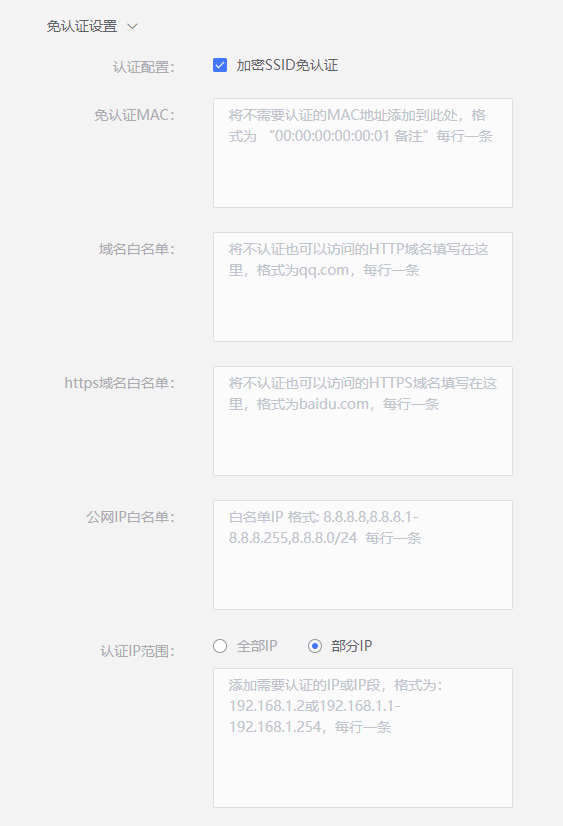

檢查是否開啟WEB認證，認證IP范圍是否選擇認證全部IP，如有選擇，請修改為認證部分IP，填寫部分需要認證的IP段，不要囊括PPPOE客戶端地址池網段，否則終端將無法正常使用PPPOE撥號。
?
?
?
?
?
?
