一、名詞解釋
?OpenVPN 是一個基于 OpenSSL 庫的應用層 VPN 實現,和傳統 VPN 相比，它的優點是簡單易用。
?
OpenVPN?介紹：
OpenVPN 是一個基于 OpenSSL庫的應用層 VPN 實現。和傳統 VPN 相比，它的優點是簡單易用。vpn直譯就是虛擬專用通道，是提供企業之間或者公司之間安全數據傳輸?shù)乃淼?。OpenVPN是一個全特性的SSL VPN，它使用2層或3層的安全網絡技術，使用的是工業標準的SSL/TLS協議。SSL(Secure Sockets Layer 安全套接層),及其繼任者傳輸層安全（TransportLayer Security，TLS）是為網絡通信提供安全及數據完整性的一種安全協議。OpenVPN支持靈活的客戶端授權方式，支持證書、智能卡、用戶名和密碼，允許用戶可以通過防火墻連接到VPN的虛擬接口，OpenVPN不是一個基于web代理的應用，也不是基于瀏覽器訪問。
?
?OpenVPN允許參與建立VPN的單點使用共享金鑰，電子證書，或者用戶名/密碼來進行身份驗證。它大量使用了OpenSSL加密庫中的SSLv3/TLSv1 協議函式庫。OpenVPN能在Solaris、Linux、OpenBSD、FreeBSD、NetBSD、Mac OS X與Windows 2000/XP/Vista上運行，并包含了許多安全性的功能。它并不是一個基于Web的VPN軟件，也不與IPsec及其他VPN軟件包兼容。
?OpenVPN2.0后引入了用戶名/口令組合的身份驗證方式，它可以省略客戶端證書，但是仍有一份服務器證書需要被用作加密。 OpenVPN所有的通信都基于一個單一的IP端口， 默認且推薦使用UDP協議通訊，同時TCP也被支持。OpenVPN連接能通過大多數的代理服務器，并且能夠在NAT的環境中很好地工作。服務端具有向客 戶端“推送”某些網絡配置信息的功能，這些信息包括：IP地址、路由設置等。
?OpenVPN提供了兩種虛擬網絡接口：通用Tun/Tap驅動，通過它們,可以建立三層IP隧道，或者虛擬二層以太網，后者可以傳送任何類型的二層以太網絡數據。傳送的數據可通過LZO算法壓縮。在選擇協議時候，需要注意2個加密隧道之間的網絡狀況，如有高延遲或者丟包較多的情況下，請選擇TCP協議作為底層協議，UDP協議由于存在無連接和重傳機制，導致要隧道上層的協議進行重傳，效率非常低下。
OpenVpn客戶端配置鏈接：http://m.noblerbaby.cn/index.php?option=com_content&view=article&id=138:openvpn&catid=39&Itemid=241
二、如何使用

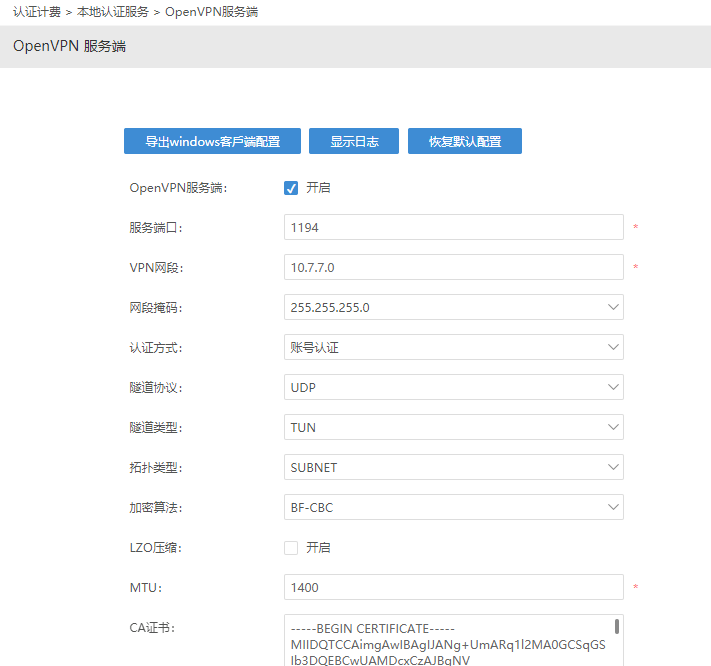

1.字段說明
【生成客戶端配置】：
導出服務端的參數配置，包括CA證書等。
【顯示日志】：
顯示服務端日志信息，包括服務端啟動時間，客戶端撥號日志等。
【服務端口】：
?openvpn服務進程使用的端口。IANA（Internet Assigned Numbers Authority）指定給OpenVPN的官方端口為1194。
【VPN網段】/【網段掩碼】：
?vpn所用地址池網段及所用IP地址范圍
?
?

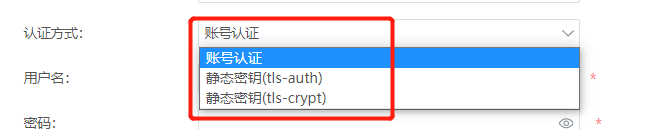

【認證方式】：分為賬號認證和靜態秘鑰（tls-auth）、靜態秘鑰（tls-crypt）。靜態秘鑰認證方式在路由版本為3.5.3版本及以上支持使用。
靜態秘鑰使用教程：
靜態秘鑰（tls-auth）:靜態秘鑰（tls-auth）
靜態秘鑰（tls-crypt）:靜態秘鑰（tls-crypt）
?
?
?
【隧道協議】：
?OpenVPN所有的通信都基于一個單一的IP端口，默認且推薦使用UDP協議通訊，同時TCP也被支持；
?在選擇協議時候，需要注意2個加密隧道之間的網絡狀況，如有高延遲或者丟包較多的情況下，請選擇TCP協議作為底層協議
【隧道類型】：
?OpenVPN提供了兩種虛擬網絡接口：通用Tun/Tap驅動，通過它們，可以建立三層IP隧道，或者虛擬二層以太網，后者可以傳送任何類型的二層以太網絡數據。
【加密算法】：
?在傳輸前，對數據進行加密，可以保證在傳輸過程中，即使數據包遭截取，信息也無法被讀。該特性在IPSec中為可選項，與IPSec策略的具體設置相關?
【LZO壓縮】：
?傳送的數據可通過LZO算法壓縮；壓縮節省帶寬，但是會占用一定的CPU資源
【MTU】：
?最大傳輸單元；建議填寫大小為:鏈路MTU-100；默認1400。
【CA證書】：
?用于簽發服務器和客戶端證書的證書；
【服務器證書】/【服務器私鑰】：
?本地證書的兩部分，成對出現；
注意事項：
?如果有想更改對應證書和密鑰的，可以通過OPENVPNSSL生成；如果沒有或不懂怎么生成的，使用默認的證書和密鑰即可！
【推送路由】：
?服務端告知客戶端，訪問哪些網段是需要走VPN撥號的線路；在3.7.16及以上版本支持對推送路由進行備注；
【附加配置】：
?專業用戶，如愛快的openvpn缺少部分配置，可由用戶自主填寫。
?參考o(jì)penvpn軟件幫助，自定義原始OpenVPN配置項。
?
Open VPN IPv6使用教程：Open VPN IPv6
?
?
?
2.舉例說明

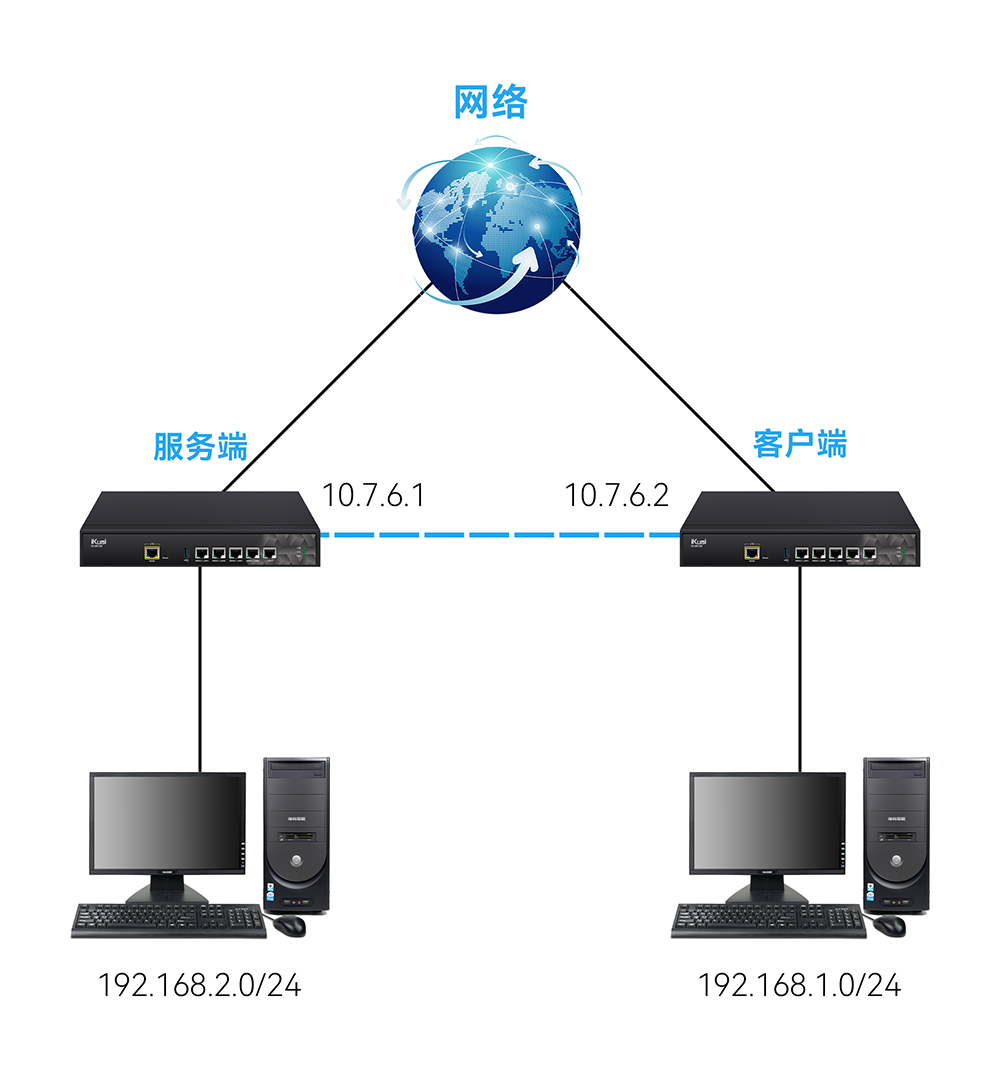

網絡結構如下：
?
OPENVPN連接后如服務端無法訪問客戶端需要嚴格按照一下順序設置：
1、開啟服務端，設置推送路由（推送本地內網網段）
2、在服務端認證賬號管理--賬號管理中，添加賬號并為賬號設置固定IP
3、在服務端設置靜態路由，目的地址填寫客戶端內網網段，下一條網關填寫，在賬號管理中設置的固定IP
4、最后在客戶端填寫賬號密碼進行撥號，客戶端開啟服務器路由推送
?
需要實現客戶端網絡通過OPENVPN的方式撥號到服務端
同時實現客戶端和服務端內網互訪
相關步驟必須嚴格按照下面的步驟進行。

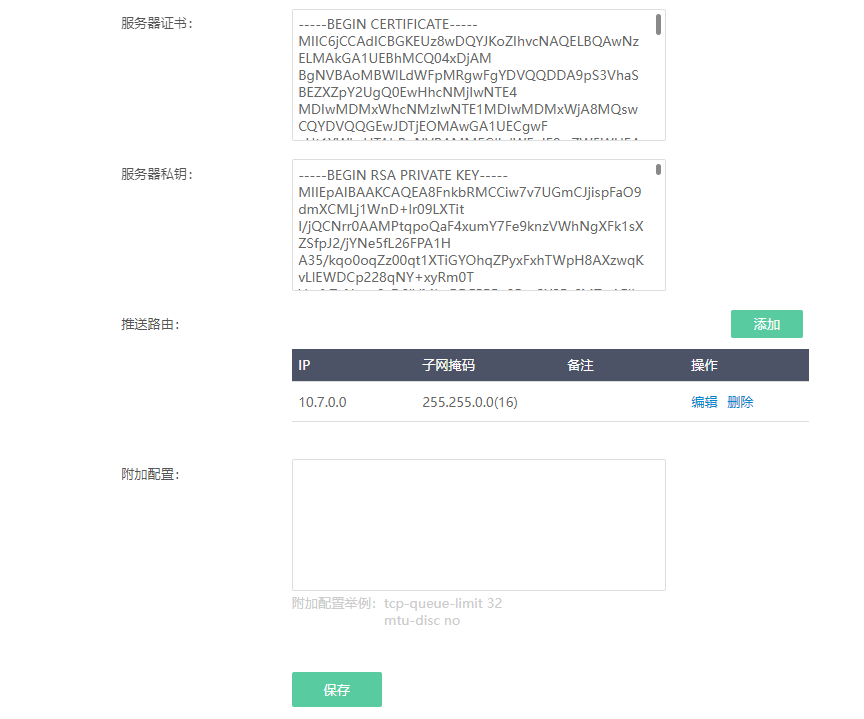

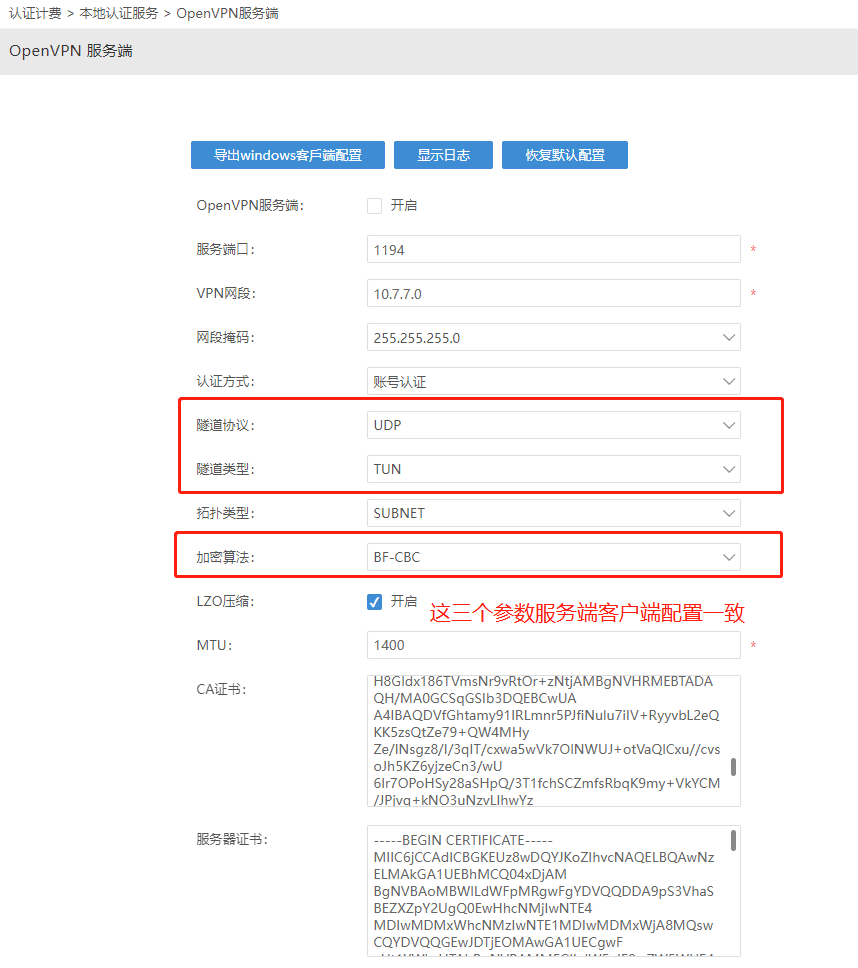

①服務端配置：
服務端需設置推送路由將本段的內網網段推送給客戶端，客戶端也需要接受推送路由即可實現客戶端訪問服務端內網
?

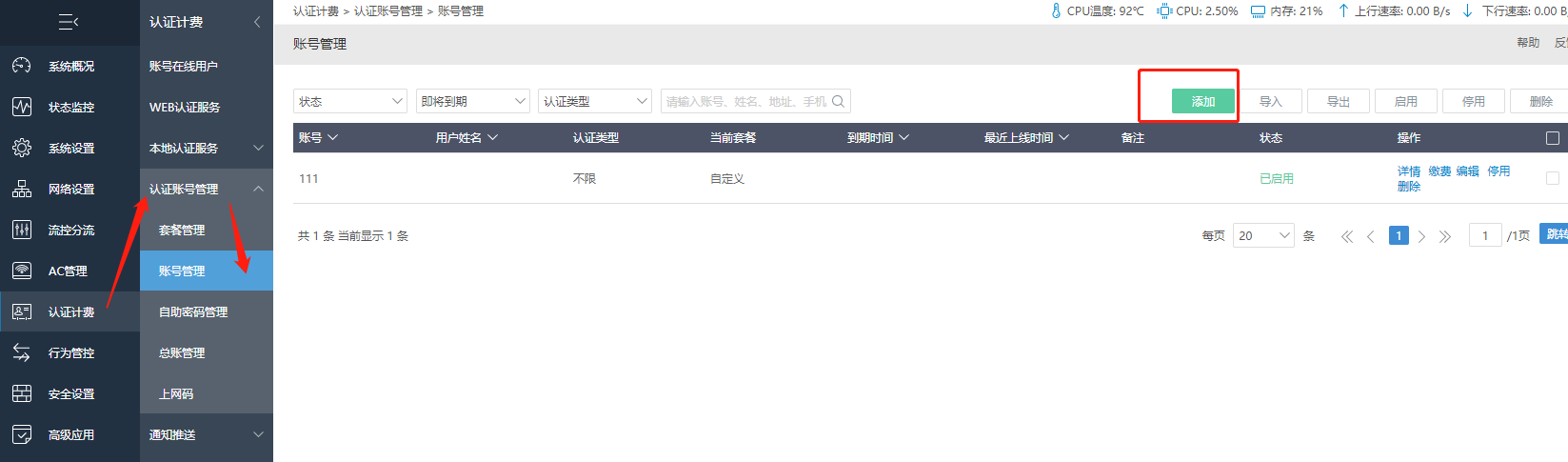

②創建VPN賬號
在認證計費--認證賬號管理--賬號管理，里面添加VPN賬號密碼，必須提前設置固定IP，否則無法訪問

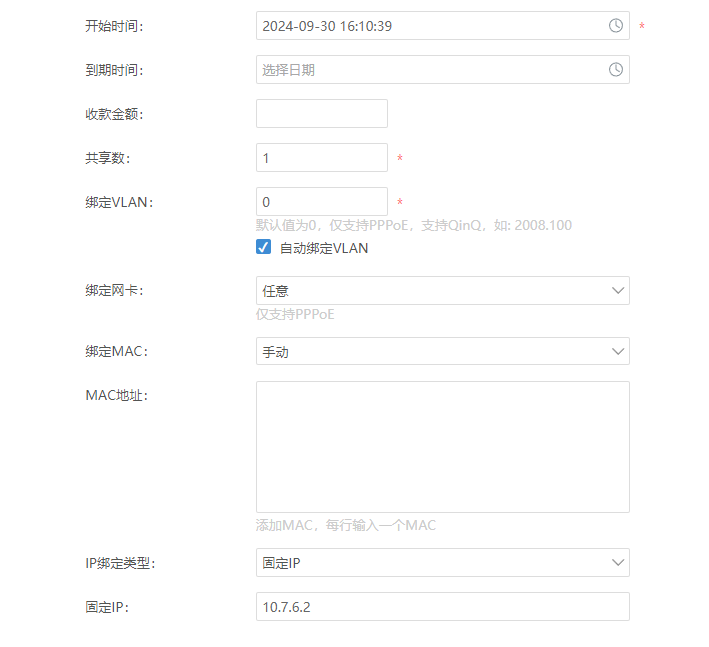

添加賬號時，設置固定IP為10.7.6.2
注意事項：
當愛快與愛快之間創建open vpn服務時，VPN的賬號設置一定要是固定IP地址，并且設置的IP地址必須是默認IP地址池范圍之內的IP，如果填寫IP地址池范圍之外的IP，會導致?lián)懿簧先ヌ枴?/span>
?
?

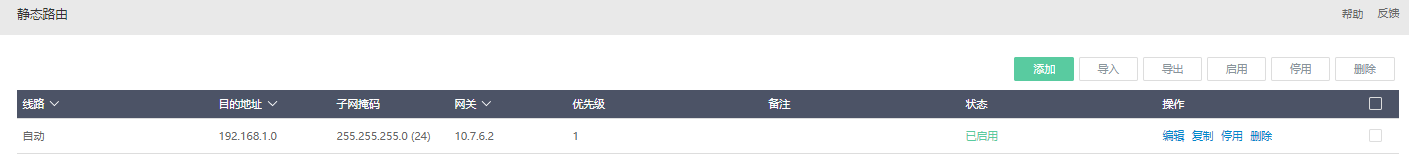

③靜態路由設置
僅在服務端配置靜態路由即可，實現服務端可通過VPN線路訪問客戶端內網

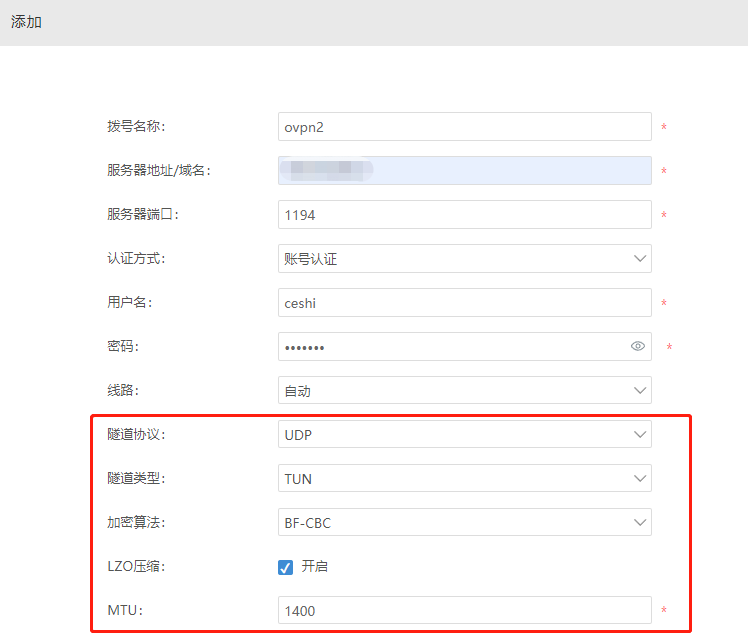

④客戶端配置
?
設置完成，客戶端和服務端內網可以實現正?；ピL。
注意事項：

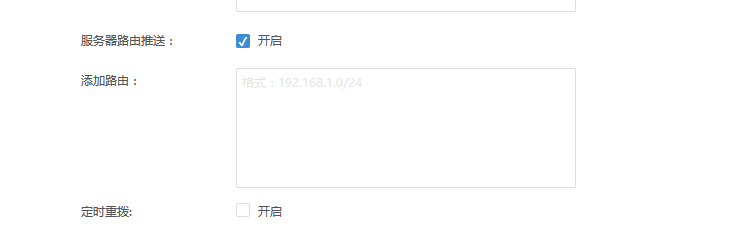

客戶端一定要開啟服務器路由推送才可訪問服務端推送的內網網段
【添加路由】：
告知客戶端，哪些網段的地址需要走VPN線路。
?
注意事項：
?客戶端必須勾選允許服務端推送路由客戶端才可以訪問服務端的網段。
?服務端拓?fù)漕愋瓦x擇NET30時，服務端無法訪問客戶端內網。
?
open VPN如何使用視頻教程：Open VPN使用教程
?
?
?
?
?
三、知識擴展
原理
OpenVpn的技術核心是虛擬網卡，其次是SSL協議實現，由于SSL協議在其它的詞條中介紹的比較清楚了，這里重點對虛擬網卡及其在OpenVpn的中的工作機理進行介紹：
虛擬網卡是使用網絡底層編程技術實現的一個驅動軟件，安裝后在主機上多出現一個網卡，可以像其它網卡一樣進行配置。服務程序可以在應用層打開虛擬網卡，如果應用軟件（如IE）向虛擬網卡發送數據，則服務程序可以讀取到該數據，如果服務程序?qū)懞线m的數據到虛擬網卡，應用軟件也可以接收得到。虛擬網卡在很多的操作系統下都有相應的實現，這也是OpenVpn能夠跨平臺一個很重要的理由。
在OpenVpn中，如果用戶訪問一個遠程的虛擬地址（屬于虛擬網卡配用的地址系列，區別于真實地址），則操作系統會通過路由機制將數據包（TUN模式）或數據幀（TAP模式）發送到虛擬網卡上，服務程序接收該數據并進行相應的處理后，通過SOCKET從外網上發送出去，遠程服務程序通過SOCKET從外網上接收數據，并進行相應的處理后，發送給虛擬網卡，則應用軟件可以接收到，完成了一個單向傳輸?shù)倪^程，反之亦然。
?
加密
OpenVPN使用OpenSSL庫加密數據與控制信息：它使用了OpenSSL的加密以及驗證功能，意味著，它能夠使用任何OpenSSL支持的算法。它提供了可選的數據包HMAC功能以提高連接的安全性。此外，OpenSSL的硬件加速也能提高它的性能。
?
驗證
OpenVPN提供了多種身份驗證方式，
用以確認參與連接雙方的身份，包括：預享私鑰，第三方證書以及用戶名/密碼組合。預享密鑰最為簡單，但同時它只能用于建立點對點的VPN；基于PKI的第三方證書提供了最完善的功能，但是需要額外的精力去維護一個PKI證書體系。[1]??OpenVPN2.0后引入了用戶名/口令組合的身份驗證方式，它可以省略客戶端證書，但是仍有一份服務器證書需要被用作加密。
?
網絡
OpenVPN所有的通信都基于一個單一的IP端口，默認且推薦使用UDP協議通訊，同時TCP也被支持。OpenVPN連接能通過大多數的代理服務器，并且能夠在NAT的環境中很好地工作。服務端具有向客戶端“推送”某些網絡配置信息的功能，這些信息包括：IP地址、路由設置等。OpenVPN提供了兩種虛擬網絡接口：通用Tun/Tap驅動，通過它們，可以建立三層IP隧道，或者虛擬二層以太網，后者可以傳送任何類型的二層以太網絡數據。傳送的數據可通過LZO算法壓縮。IANA（Internet Assigned Numbers Authority）指定給OpenVPN的官方端口為1194。OpenVPN 2.0以后版本每個進程可以同時管理數個并發的隧道。
OpenVPN使用通用網絡協議（TCP與UDP）的特點使它成為IPsec等協議的理想替代，尤其是在ISP（Internet service provider）過濾某些特定VPN協議的情況下。
在選擇協議時候，需要注意2個加密隧道之間的網絡狀況，如有高延遲或者丟包較多的情況下，請選擇TCP協議作為底層協議，UDP協議由于存在無連接和重傳機制，導致要隧道上層的協議進行重傳，效率非常低下。
?
安全
OpenVPN與生俱來便具備了許多安全特性：它在用戶空間運行，無須對內核及網絡協議棧作修改；初始完畢后以chroot方式運行，放棄root權限；使用mlockall以防止敏感數據交換到磁盤。OpenVPN通過PKCS#11支持硬件加密標識，如智能卡。
?
對比
OpenSSH，能實現二/三層的基于隧道的VPN。stunnel，使用SSL向任何單一端口的TCP服務提供安全保護。
?
openvpn的這個拓?fù)漕愋瓦x項，subnet和net30有什么區別呀？
解釋：這個255.255.255.252子網掩碼模式（叫做net30模式）就是為了使TUN模式兼容iOS、Windows等設備而使用的，我們在OpenVPN支持的所有模式中做了取舍 -- net30是兼容性最好的。
下面列一下各種模式的兼容情況：
1. net30 -- 即255.255.255.252子網掩碼，兼容Linux（及愛快）、Windows、iOS、Android，缺點是無法以tun模式支持非Linux的固定IP；
2. p2p -- p2p接口類型，子網掩碼是255.255.255.255，對固定IP的支持不限網段，但只兼容Linux；
3. subnet -- 直接使用用戶配置的子網掩碼，也就是樓主配置的255.255.255.0，兼容Linux、Windows、支持固定IP，其他系統均不兼容。
總結來說，由于OpenVPN是個非標準的VPN協議，在各種系統上的實現方法也不盡相同，導致無法以同一個服務器配置來支持所有的系統+所有的場景。我們能做到默認同一個服務器支持所有系統，但不保證所有的系統都能使用固定IP。
?
注意事項：
??為了保證VPN的穩定，在3.5.5版本及以上建議帶300個以內的VPN客戶端，3.5.5版本以下建議帶200個以內的VPN客戶端。
?
?
?
四、常見問題
?
1、愛快OPENVPN不支持TLS驗證，如對端有此驗證，請取消。
?
2、VPN客戶端和服務端內網無法互訪排查方法
①當前路由表里面是否已經有打到對方網段的路由表，路由表內的網段是否有沖突
②使用ping測試，ping對端lan口網關是否可以通，如果可以，但是ping不通下面的設備，檢查這個設備是否開啟了防火墻、是否有設置了網關并可正常上網
③使用tracert功能看路徑是否正確，在達到哪個網關的時候無法找尋到下一跳
?
3、OPENVPN連接后如服務端無法訪問客戶端需要嚴格按照一下順序設置：
1、先在賬號里面固定IP
2、在服務端設置靜態路由
3、最后進行撥號
?
4、客戶端數量超過官方推薦值如何設置：
可以在 OpenVPN服務端-附加配置選項填寫自定義參數如：max-clients 100 （數字100為客戶端的最大上限值）
注意：修改此參數后代表放棄對此功能的技術支持服務。
?
?
