一、名詞解釋
Mesh快連是一種由多個節點組成的網絡系統，這些節點可以相互連接，形成一個“網狀”的結構。
?
?
二、如何使用
?
有線Mesh：

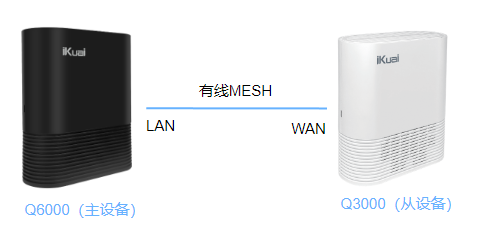

網絡拓撲：
設備版本：3.7.12企業版。
配置要求：從設備需恢復默認配置。
拓撲說明：設備接入電源，Q6000作為主設備通過LAN口連接從設備Q3000的WAN口，WEB頁面操作在主設備均可完成，從設備無需進入WEB頁面。
注意：mesh從設備默認綁定主設備的LAN1接口，且不支持配置，LAN1接口如果沒有開啟DHCP服務，mesh網絡將無法自動獲取IP地址
實現目的：通過Mesh功能實現無線信號的延續。
?
?
按照拓撲圖連接線路后，在網絡設置--Mesh快連，開啟Mesh快連。
?

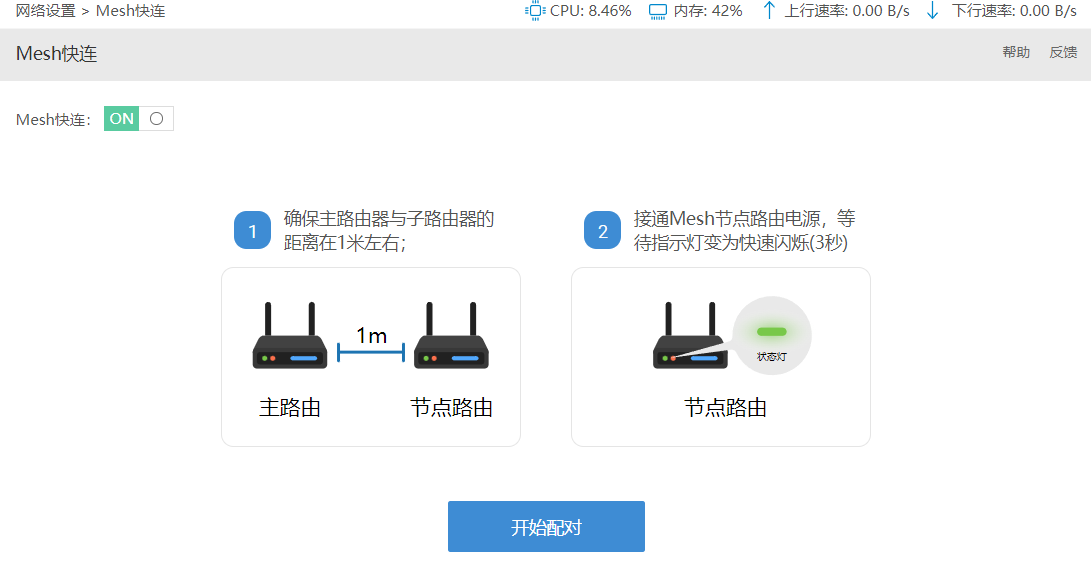

按照頁面提示檢查設備亮燈情況以及設備擺放位置。一切準備就緒后，點擊開始配對。
?

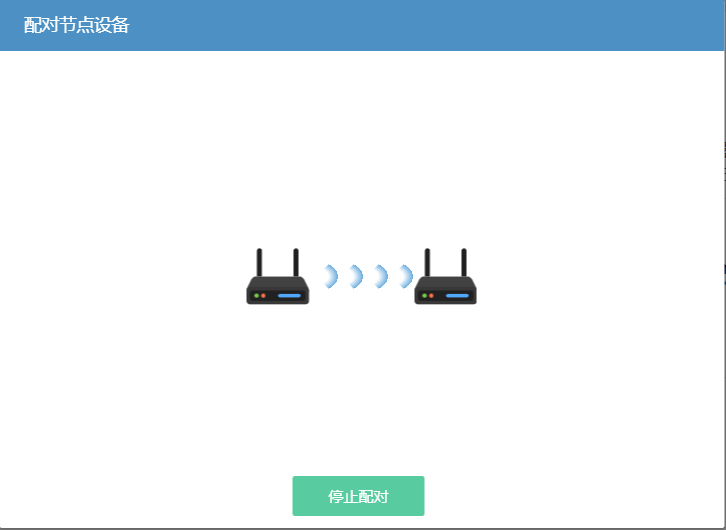

頁面出現配對畫面。
?
Mesh對接亮燈情況：
Q6000：
對接時：紅綠燈交替閃爍。
對接成功：綠燈長亮。
Q3000：
對接時：彩燈交替閃爍，如對接時無燈閃爍，可按Mesh鍵3次。
對接成功：粉色燈長亮。
?

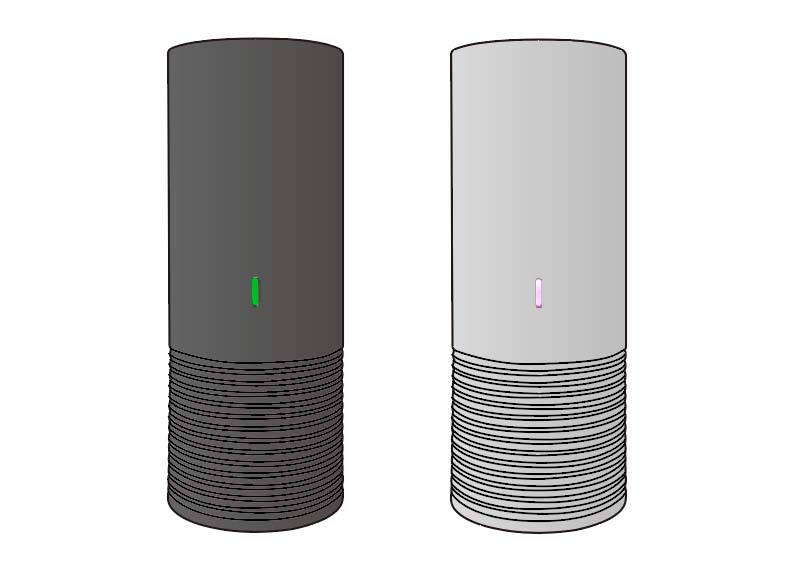

對接成功后設備燈顯示效果：
?

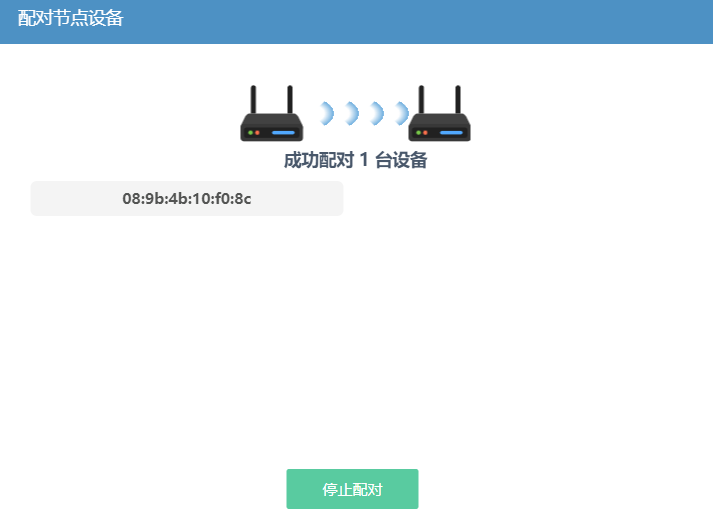

配對時頁面會顯示網絡中所有從設備MAC地址，MAC地址全面掃描完成后，點擊停止配對。
?
配對成功后，在列表模式下，會顯示配對的設備名稱、MAC地址、有線速率、上聯設備。如網絡中有多個上聯設備情況下，可點擊操作處“首選上聯設備”選擇對應上聯設備MAC信息。
?
在顯示模式中切換模式為”拓撲”，顯示當前Mesh組網拓撲圖。
?
Mesh對接成功后設置無線名稱，進行Mesh快連測試。
?

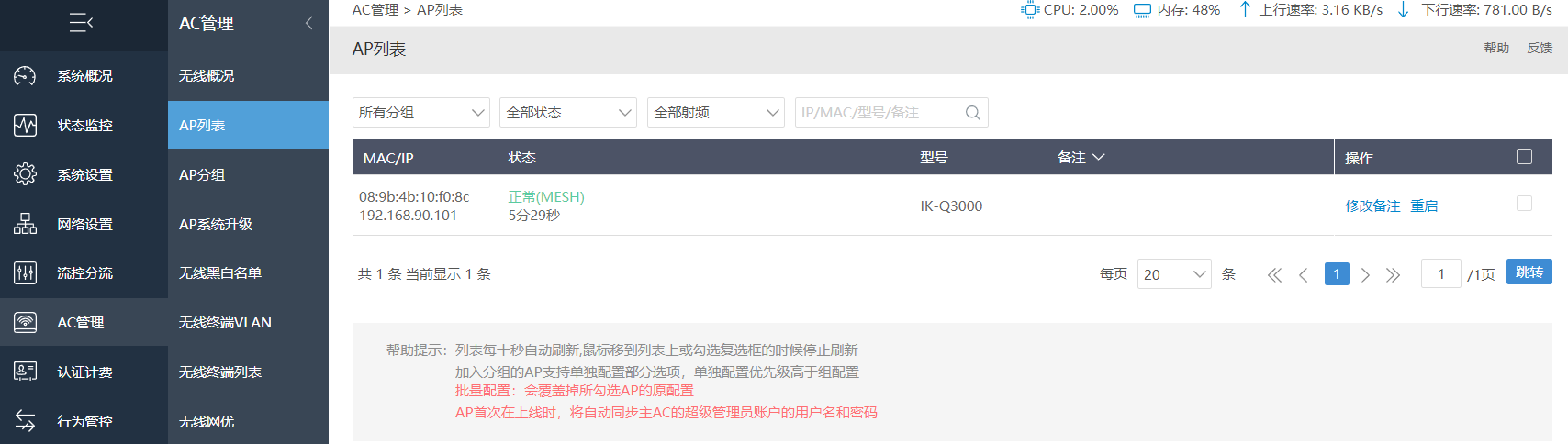

在AC管理--AP列表會顯示Mesh設備。
?

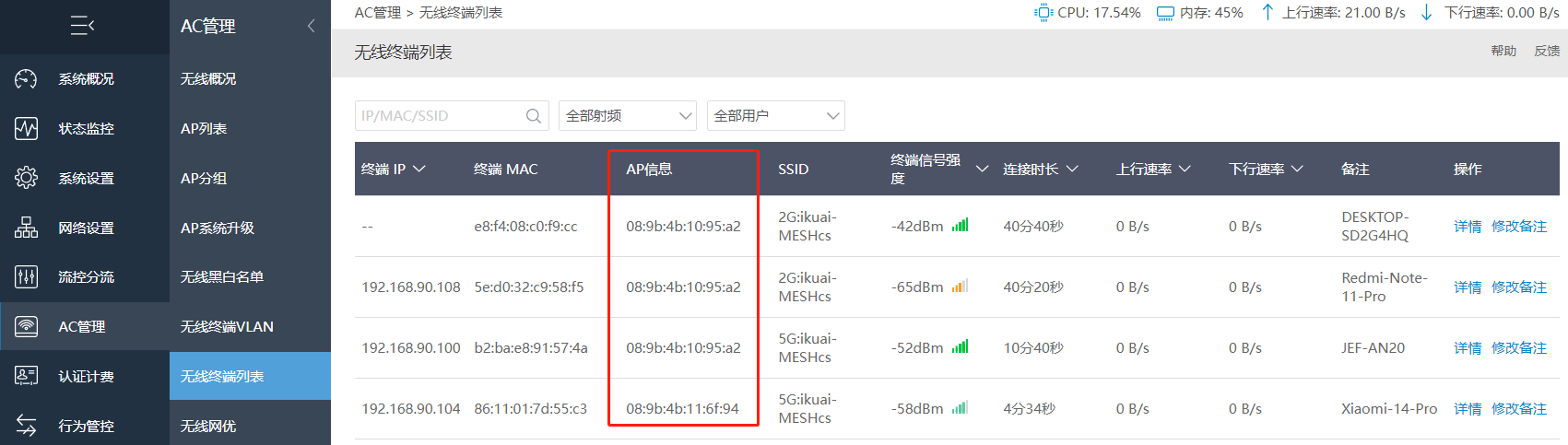

設備連接無線后，上網信息會顯示到無線終端列表。在列表中可查看設備連接的AP信息，確認所連接的Mesh設備。
?

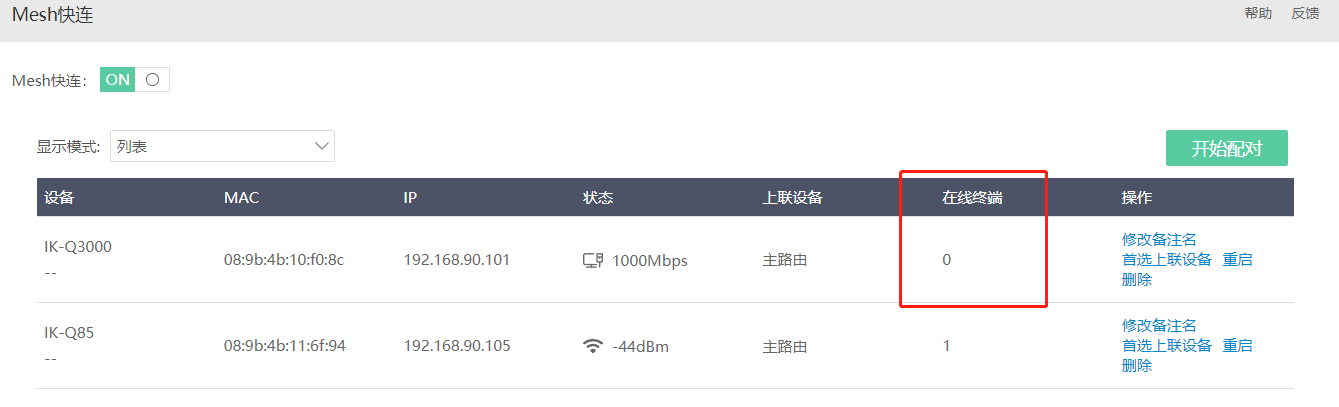

Mesh快連中也能查看對應從設備下在線終端。
?
?
?
無線Mesh：

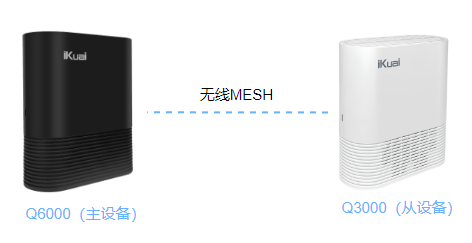

網絡拓撲：
設備版本：3.7.12企業版。
配置要求：從設備需恢復默認配置。
拓撲說明：設備接入電源，主設備連接外網線路。WEB頁面操作在主設備均可完成，從設備無需進入WEB頁面。
注意：mesh從設備默認綁定主設備的LAN1接口，且不支持配置，LAN1接口如果沒有開啟DHCP服務，mesh網絡將無法自動獲取IP地址
實現目的：通過Mesh功能實現無線信號的延續。
?
在網絡設置--Mesh快連，開啟Mesh快連。
?
按照頁面提示檢查設備亮燈情況以及設備擺放位置。一切準備就緒后，點擊開始配對。
?
頁面出現配對畫面。
?
Mesh對接亮燈情況：
Q6000：
對接時：紅綠燈交替閃爍。
對接成功：綠燈長亮。
?
Q3000：
對接時：彩燈交替閃爍，如對接時無燈閃爍，可按Mesh鍵3次。
對接成功：粉色燈長亮。
對接成功后設備燈顯示效果：
?

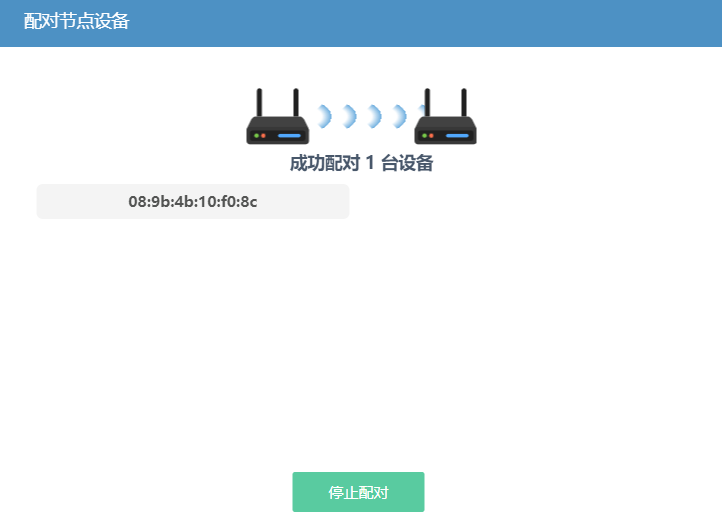

配對時頁面會顯示網絡中所有從設備MAC地址，MAC地址全面掃描完成后，點擊停止配對。
?

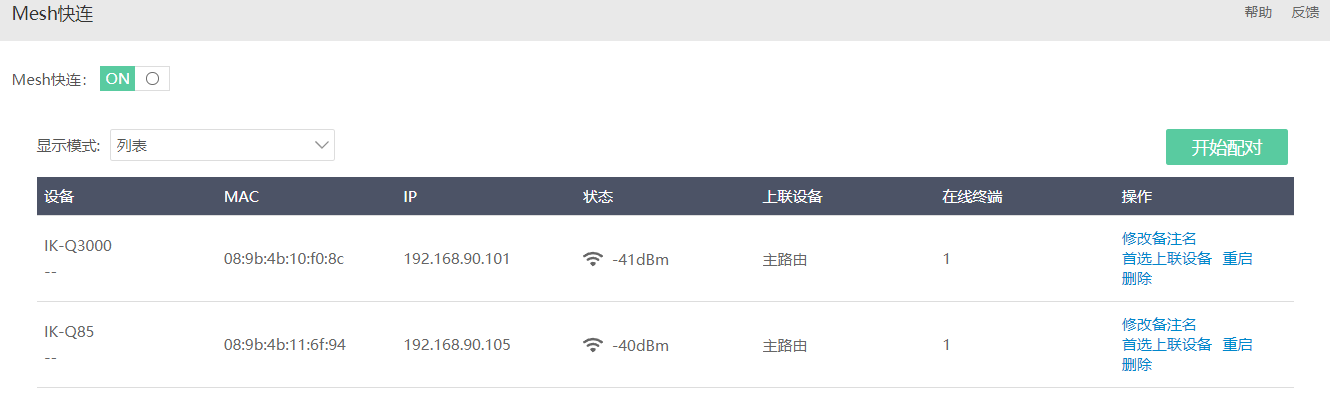

配對成功后，在列表模式下，會顯示配對的設備名稱、MAC地址、設備信號狀態、上聯設備。如網絡中有多個上聯設備情況下，可點擊操作處“首選上聯設備”選擇對應上聯設備MAC信息。
?

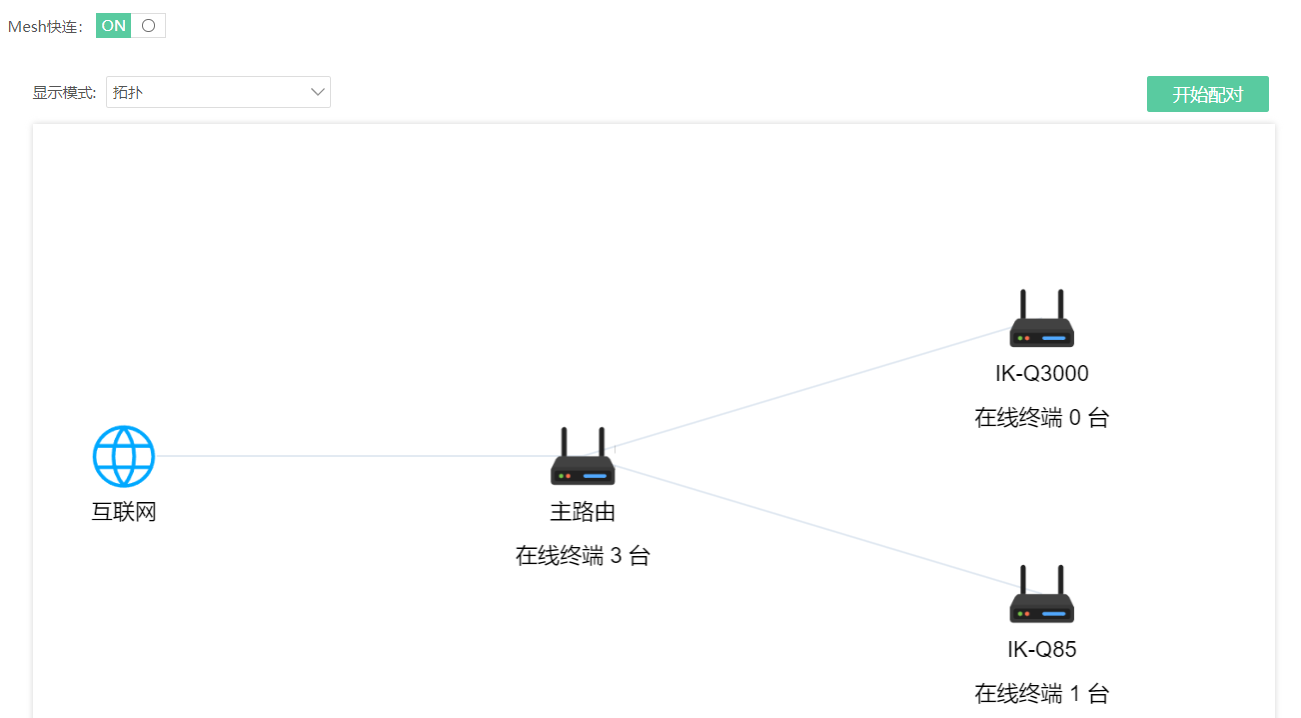

在顯示模式中切換模式為”拓撲”會顯示當前Mesh組網拓撲圖。
?
Mesh對接成功后設置無線名稱，進行Mesh快連測試。
?

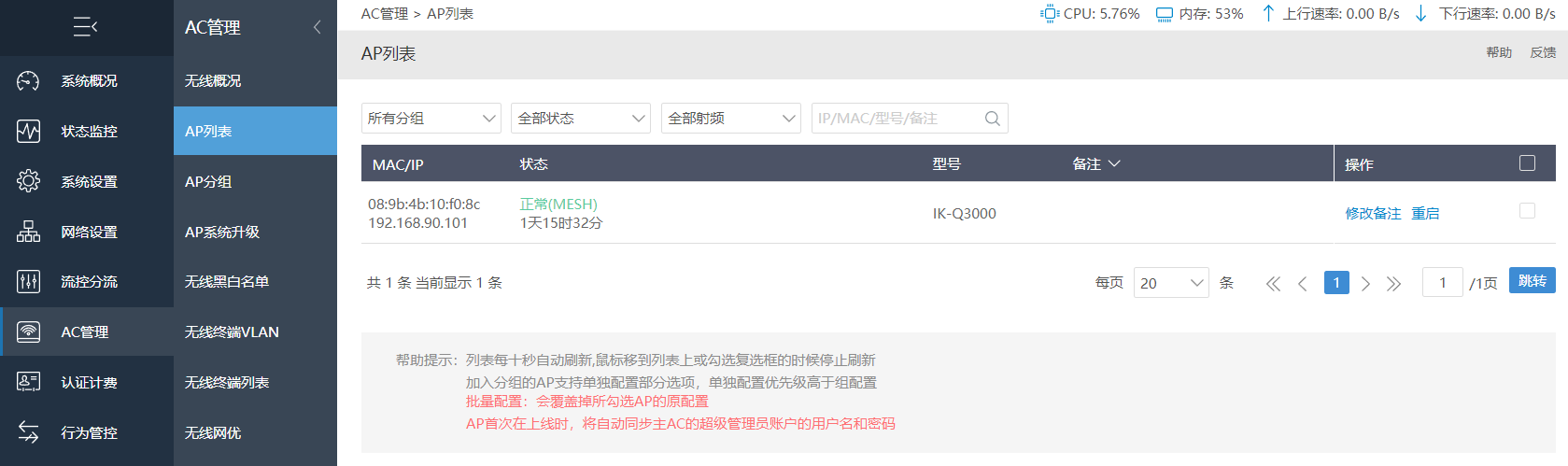

在AC管理--AP列表會顯示Mesh設備。
?

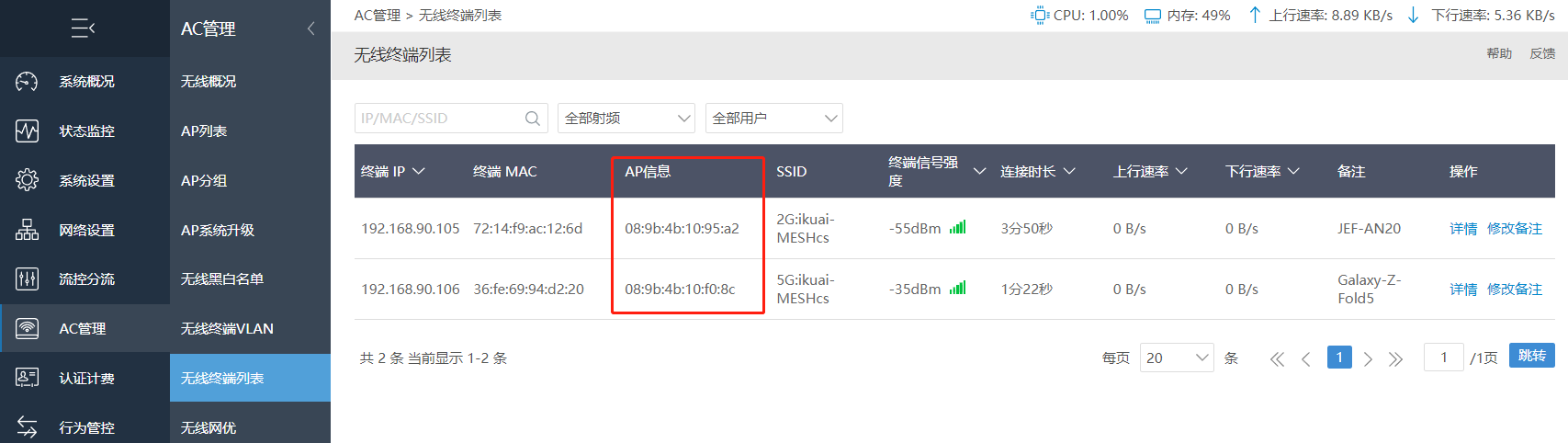

設備連接無線后，上網信息會顯示到無線終端列表。在列表中可查看設備連接的AP信息，確認所連接的Mesh設備。
?
Mesh快連中也能查看對應從設備下在線終端。
?
?
注意事項：
- Mesh快連目前僅支持組建4級（包含主路由）。

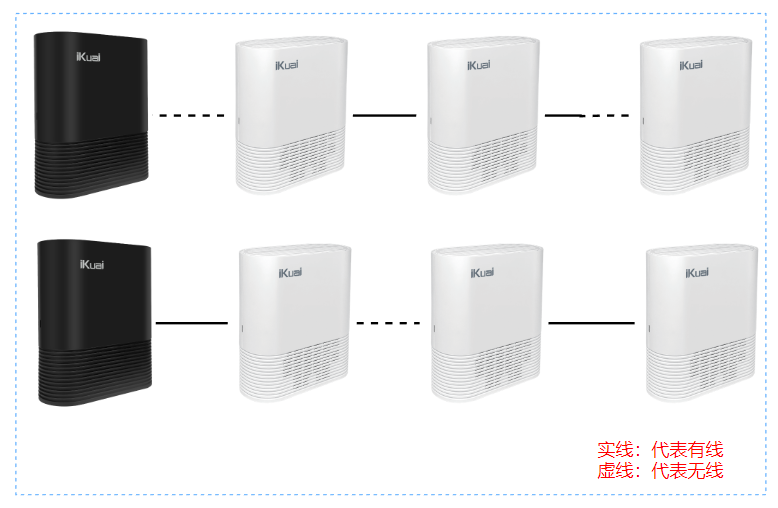

Mesh有效拓撲類型：
?
Mesh無效拓撲類型：
簡單的解釋:?二級以下的節點,如果接一根線到另外一臺的wan口,?這樣可能會出異常(兩臺設備會互相連,導致死循環)
解決的方法:?在Mesh快連的頁面，將該二級節點設置首選上聯設備為?主路由即可
?
?
?目前支持使用MESH快連功能的路由型號：IK-Q3000，IK-Q6000，IK-Q3S，IK-Q90，IK-Q1800，IK-Q1800L，IK-Q85。
?
?
?三、常見問題
?
問：q6000作為無線mesh節點時，2.5g網口無法使用，只能使用千兆網口，癥狀表現為電腦插上后獲取不到ip地址。
答：這是正?，F(xiàn)象，因為愛快的Mesh功能具備無線Mesh和有線Mesh，并且會自動檢測WAN口狀態在無線和有線之間自動切換。當Q6000作為無線Mesh節點時，2.5G網口被系統定義為有線Mesh專用口。一旦連接網線，系統會自動切換到有線Mesh模式。因此，如果您需要在無線Mesh模式下連接電腦，請使用另外三個千兆LAN口進行連接。
?
?
?
?
?
