一、名詞解釋
?DHCP（Dynamic Host Configuration Protocol，動態主機配置協議）是一個局域網的網絡協議，使用UDP協議工作，主要有兩個用途：
給內部網絡或網絡服務供應商自動分配IP地址，給用戶或者內部網絡管理員作為對所有計算機作中央管理的手段
?
二、如何使用
【服務接口】：
??選擇為哪個內網分配IP，比如Lan1, Lan2。支持選擇虛擬網卡接口（路由系統3.7.6版本及以上支持使用）。
?
【客戶端地址池】：
?允許自動分配的IP地址的范圍，比如 192.168.33.1-192.168.33.252.這里的網段應該與Lan設置的IP在同一個網段上。
注意事項：
?1.此處Lan接口的設置并不只是Lan口本身的IP還可以是lan口的擴展IP地址，或著Vlan設置中IP地址，注意添加時網段和接口對應好。
另外，如果當前l(fā)an和此lan擴展IP同時啟用DHCP服務， 那么優先執行分配lan口對應DHCP的IP，分配完畢后才執行分配擴展IP口對應的DHCP的IP
2.當修改lan口網段時，會自動同步修改dhcp地址池（3.7.7及以上版本支持）。
3. 3.7.11版本默認開啟所有路由的DHCP。
?

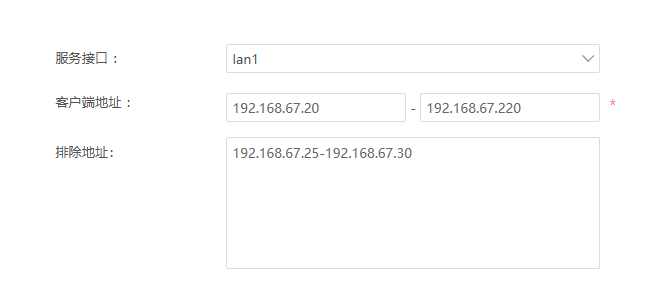

【排除地址】：
排除某些內網IP不進行DHCP下發（路由版本為3.7.6及以上支持使用此功能）。
?
【子網掩碼】：
?子網掩碼需設置與對應接口子網掩碼保持一致。
?
【網關】：
?DHCP設置的地址池為你的LAN口的地址，那么網關就是LAN口的IP地址。
?如果地址池為擴展IP地址那么在LAN口處設置的擴展IP地址就是此處DHCP的網關。
?如果分配的是VLAN的地址池的話，那么在VLAN處設置的IP地址就為此處DHCP的網關。
?
【主DNS】：
?優先使用此DNS進行解析域名
?
【次DNS】：
?次DNS，作用主DNS解析不了的域名可以通過這個DNS進行解析
?
【剩余地址】：可分配的IP地址數量
?
【租期】：
??客戶端在超過這個時間沒有發送續約的時候路由，就不能再使用這個IP地址。
?注意事項：
此處時間為分鐘。默認情況下租期為120分鐘，兩小時。
【過期地址保留時間】：在IP地址租期到期后，IP地址可保留多久不被回收。為0表示不保留，租期到期后立即回收。
?
【檢查接口IP有效性】：
校驗配置的DHCP網關是否跟lan口IP是否在同一網段內
（此功能適用于跨三層環境，三層下終端獲取愛快分配的IP地址
去掉勾選后，將不校驗網關地址是否與lan口IP在同一網段內）
?
【只應用與DHCP中繼】：
創建的策略只做DHCP中繼使用，不會給內網分配DHCP
對接6052的配置案例：
http://m.noblerbaby.cn/support/cjwt/jhj/dhcp-ap-j6052.html（查看上半部分的DHCP中繼配置說明）
?
【關聯接口】：
同一lan口有橋接多個物理接口時，可以將對應的dhcp地址池與物理接口綁定。
?
【自定義DHCP選項】：可自定義option選項的信息。目前支持option43、option60、option66、option67（注意：option66、67在路由固件版本為3.5.2及以上支持）、option43、option80、option119、option125、option128、option138，option121（路由版本為3.7.6及以上使用），暫時愛快本身功能可應用到的僅有option43，其他參數信息需咨詢其他廠商獲取，跨路由識別AP案例請參考：
http://m.noblerbaby.cn/index.php?option=com_content&view=article&id=56:ac&catid=18&Itemid=146
?

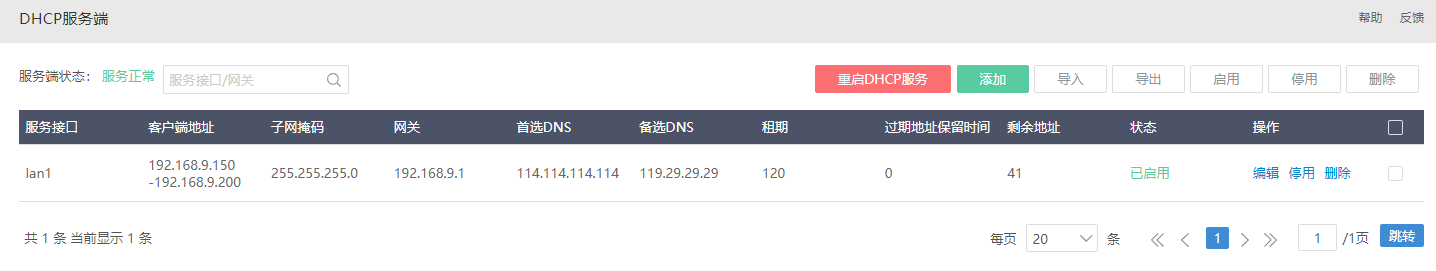

DHCP服務端設置的步驟：
?1.點擊右上方的添加，然后輸入你的地址池、子網掩碼、網關以及 主次DNS，租期默認的就可以。
?2.點確認之后然后重啟服務，這樣DHCP服務端就正常的開啟了。?
注意事項：
DHCP設置的地址池必須要和您相應的lan口在相同的網段，子網掩碼要相同，網關指向lan口的IP地址。
?
?

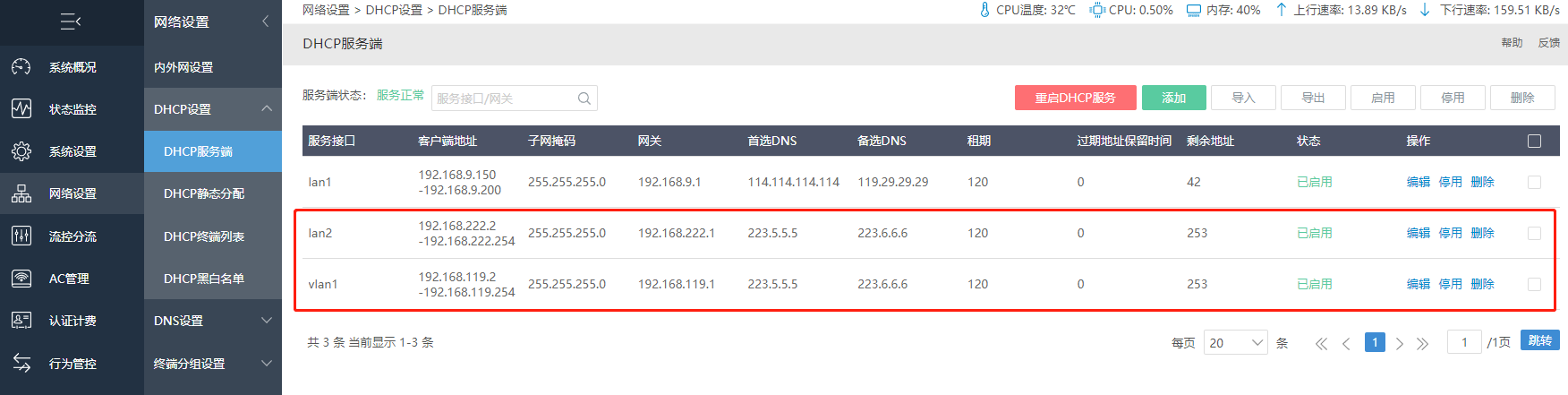

三、舉例
lan2 IP地址為：192.168.222.1，子網掩碼為：255.255.255.0? ? 24位子網掩碼
vlan1 IP地址為：192.168.119.1? 子網掩碼：255.255.255.0? ? 24位子網掩碼
?
?
DHCP如何設置視頻教程：DHCP設置
?
?
?
四、常見問題
-----DHCP服務怎么啟動不了-----
①、路由默認沒有設置DHCP的，需要先添加對應LAN口或VLAN口的DHCP才可以
②、添加完成后，都必須點擊下“綠色對號”，保存下
③、dhcp配置的地址池范圍和對應lan口?IP地址/掩碼不匹配
比如：LAN1口配置192.168.15.1 255.255.255.0
但是DHCP里面配置的LAN1里面的地址是192.168.16.100到192.168.16.254 255.255.255.0；
這種情況，就不是一個網段，那這個DHCP設置后，DHCP服務就無法啟動的。
至于為什么的話，可以百度了解下對應的IP，掩碼方面的知識
或者也可以看下簡單的說明：http://m.noblerbaby.cn/index.php?option=com_content&view=article&id=204:2018-12-17-08-48-48&catid=45&Itemid=326
④、【網絡設置】---【內網設置】，只是添加了對應的LAN口，但是沒有綁定網卡或配置IP地址
?
-----DHCP服務提示“已失效”-----
①、DHCP配置的地址范圍和對應LAN口的IP地址網段不在一個范圍
比如：開始設置LAN1地址為192.168.1.1 255.255.255.0
DHCP里面設置地址池為192.168.1.2到192.168.1.200 255.255.255.0
但是現在修改LAN1的IP地址為192.168.2.1 255.255.255.0
因?yàn)楝F(xiàn)在的LAN1口地址和DHCP里面的地址網段不在一個網段，所以出現這個情況
②、之前有這個LAN口，現在沒有這個LAN口，或者已經解綁了這個LAN口
?
-----內網終端設備過多怎么辦-----
有三種方法解決，分別是：擴展子網掩碼范圍、劃分VLAN以及添加擴展IP
①、默認使用的24位子網掩碼可以給254個終端設備分配IP地址，如果超過254個，可以縮小子網掩碼位數來實現給更多的終端設備分配IP地址
如不會計算子網掩碼對應的帶機量，可在應用工具--子網換算里面進行計算，得出具體可使用的IP數量
案例：lan口的IP地址為192.168.1.1，內網存在300臺終端設備，需要怎么操作？
如果子網掩碼為255.255.255.0的話，網段為192.168.1.1-192.168.1.254，可用IP為254個，那么指定是不行的
但是把子網掩碼改為255.255.254.0的話，網段為192.168.0.1-192.168.1.254，可用IP為510個，就可以實現對300臺終端設備進行分配IP的需求
②、如內網存在VLAN交換機的話，可劃分VLAN來實現增大待機量
案例：J5052/J5028對接愛快：http://m.noblerbaby.cn/support/cjwt/jhj/j5052-5028-vlan.html
③、在lan口的高級設置里面添加擴展IP，同時在DHCP里面創建對應擴展IP的策略
注：當lan口和擴展IP的策略同時存在時，對應lan口的策略優先分配IP地址，分配完畢后才會分配擴展IP的策略
? ? ? ?lan口網段和擴展IP網段可以互相通信
?
DHCP設置相關常見問題詳情：
http://m.noblerbaby.cn/index.php?option=com_content&view=article&id=89:dhcp&catid=23&Itemid=151
?
五、DHCP option說明
?
1、option參數信息說明
現愛快支持option43、option15、option28、option60、option61、option66、option67、option80、option119、option125、option128、option138，option 121
(43)廠商特定信息選項
(15)設置域名后綴選項
(28)此選項指定客戶端上正在使用的廣播地址子網
(60)設置廠商分類信息選項,用于標識DHCP客戶端的類型和配置?
(61)DHCP客戶端使用此option來指定其唯一標識符
(66)設置TFTP服務器名選項，用來指定為客戶端分配的TFTP服務器的域名。
(67)設置啟動文件名選項，用來指定為客戶端分配的啟動文件名。
(80)設置快速提交
(125)設置供應商識別供應商特定
(128)設置TFTP服務器IP地址
(138)設置CAPWAP訪問控制器地址
(121)設置無分類路由選項
?
option格式：支持選擇填寫十六進制地址、IPv4地址、以及字符串，可根據需求選擇填寫（在3.7.0及以上版本）。
?
目前愛快本身功能可以使用到的唯有option43；
其他僅作支持，配置信息需要配合其他廠商填寫。
下面詳細介紹一下option43、option60和option125：
?
DHCP?Option?43
AP和AC不在同一網段，AP要注冊到AC上，DHCP服務器在給?AP分配IP地址的時候，會在DHCP報文里加上option?43屬性，這個內容就是AC的IP地址。
但是，RFC?2132中沒有統一規定這個屬性的內容，各個廠商可以根據需要定義選項的內容，如Option?43屬性。通過配置DHCP自定義選項，可以為DHCP客戶端提供廠商指定的信息。
DHCP?Option?43字段是完整的TLV的格式，Type占1字節，值為43，Length占1字節，值為Value字段的長度，如下面所示：
???Code???Len???Vendor-specific?information
???+-----+-----+-----+-----+---
???|??43?|??n??|??i1?|??i2?|?...
???+-----+-----+-----+-----+---
Code：表示供應商類別標識符（Vendor?Specific?Information）選項，RFC?2132?定義為43；愛快自定義為01
Len：為Vendor?Specific?Information所填內容的字節數（不包括Code和Len所占的長度），最小值為1，如使用愛快的AP，跨三層識別，需要填寫04
Vendor-specific?information：?用戶自定義的Vendor?Specific?Information內容，用來在DHCP客戶端和服務器之間進行交換。16進制的數據，如192.168.1.1，對應?01:04:C0:A8:01:01
?
option 15
?
域名
此選項指定客戶端在以下情況下應使用的域名：
通過域名系統解析主機名。
此選項的代碼為15。其最小長度為1。
代碼Len域名
+-----+-----+-----+-----+-----+-----+--
|15 | n | d1 | d2 | d3 | d4 |。。。
+-----+-----+-----+-----+-----+-----+--
?
?
option 28
廣播地址選項
此選項指定客戶端上正在使用的廣播地址
子網。
此選項的代碼為28，長度為4。
代碼長度廣播地址
+-----+-----+-----+-----+-----+-----+
|28 | 4 | b1 | b2 | b3 | b4|
+-----+-----+-----+-----+-----+-----+
?
?
option 60 （Class Id）
可以防止非法客戶端獲取合法ip
client 向 DHCP Server 發送 DHCP Discovery 請求，請求中附帶 option 60 屬性來標示供應商類別標識符。
DHCP Server 檢查 option 60 屬性，判斷發送請求的 Client 是否符合獲取IP地址的條件，若符合條件則回復 DHCP Offer報文來分配IP地址，否則DHCP Server忽略請求。DHCP Server 也可以關閉 option60 檢查選項，如果關閉該選項， 則無論option60是否匹配，DHCP Server都會響應Client的請求。
DHCP Server回復DHCP Offer報文時附帶option43屬性來下發client的IP地址或域名。
DHCP Server在回復Client請求時，不附帶option60屬性。
DHCP option 60 準確的來說，不是用來做驗證的，而是，用來劃分不同的域，根據 option 60 的內容可以分給不同的的域IP地址。?
Code Len Vendor class Identifier?
+—–+—–+—–+—–+—?
| 60 | n | i1 | i2 | …?
+—–+—–+—–+—–+—
?
?
option 61 （Client Id）
DHCP客戶端使用此option來指定其唯一標識符。DHCP服務器使用這個值對它數據庫的地 址綁定進行索引。這個option的值對于管理域中的所有客戶端都是唯一的。
?
?
option 66 （Boot Server Host Name）
當DHCP標頭中的“ sname”字段已用于DHCP選項時，此選項用于標識TFTP服務器。
option 66/67 標準方式均應使用 ASCII編碼轉換至 16進制. 以冒號":" 分隔. (例如 192.168.1.1 應為 31:39:32:2E:31:36:38:2E:31:2E:31 = 192.168.1.1)
此選項的代碼為66，其最小長度為
1。VALIDVALUE
<協議>：// <IP地址>或<域>，例如http: //10.0.0.2，https : //provisioning.company.com
<IP地址>或<域>例如10.0.0.2，provisioning.company.com
其中<協議> =服務器類型/協議
，其中<IP地址> =服務器的IP地址
，其中<域> =服務器域名
注意 如果沒有指定<協議>的固件將連續嘗試所有受支持的服務器協議類型：
1. tftp：
http：// ...
3. https：// ...
SETTING
update_server
?
OPTION 125（Vendor-ldentifying Vendor Options）
OPTION 125功能是對標準DHCP協議一個補充標準，該功能的標準定義在RFC 3925中。DHCP服務器在完成驗證將客戶端的IP地址等信息封裝成DHCP OFFER包的時候，將OPTION 125信息封裝DHCP OFFER包中再發送給客戶端。 客戶端收到OFFER包以后，首先查看該OFFER包所帶的OPTION 125的“Option-data 1”字段中所填寫的特征值，并與預先存儲的信息進行比對。比對結果為相同則使用此OFFER，如果比對結果不同或OFFER包中不帶OPTION 125,則將此OFFER丟棄。
?
根據Options選項功能的不同，此字段的作用對象也不同。比如Option77用于DHCP客戶端，用于識別用戶所屬的類型，根據Options字段中所攜帶的用戶類型（User Class），DHCP服務器選擇適當?shù)牡刂烦貫榭蛻舳朔峙銲P地址以及相關配置參數。Option77一般在客戶端由用戶進行配置，而不必在服務器端配置。
DHCP Message Type項，這里列出所有DHCP協議報文的種類。DHCP協議采用CLIENT-SERVER方式進行交互，其報文格式共有8種?
1 = DHCP Discover message (DHCPDiscover).客戶端廣播尋找服務器?
2 = DHCP Offer message (DHCPOffer).dhcp響應dhcp discover報文,攜帶各種配置信息?
3 = DHCP Request message (DHCPRequest).客戶端請求配置確認,或續租?
4 = DHCP Acknowledgment message (DHCPAck).服務器對request報文確認響應?
5 = DHCP Negative Acknowledgment message (DHCPNak). 服務器對request報文拒絕響應,客戶端重連?
6 =DHCP Release message (DHCPRelease).客戶端要釋放地址用來通知服務器,叫服務器不要分配地址給客戶端?
7 = DHCP Decline message (DHCPDecline).客戶端收到dhcp回應的ack,通過地址沖突檢測發現不能用或其他,發送decline告訴服務器IP地址不能用?
8 = DHCP Informational message (DHCPInform). DHCP客戶端如果需要從DHCP服務器端獲取更為詳細的配置信息，則發送Inform報文向服務器進行請求?
根據租約檢查,進行相應的配置以后發送ack報文給客戶端(極少用)?
全部字段:https://blog.csdn.net/liangdsing/article/details/62231315
?
Option 121
無分類靜態路由,在Option 121中可以通過字符串、16進制下發指定路由表（路由版本為3.7.6及以上支持使用此功能）。
DHCP?Option121選項特別注意：
Windows?和?MacOS?對于路由節點沒有限制，但是?Ubuntu?限制了路由節點必須是局域網的節點，否則會拒絕添加。
?
下面通過舉例來為大家演示option 121如何使用：

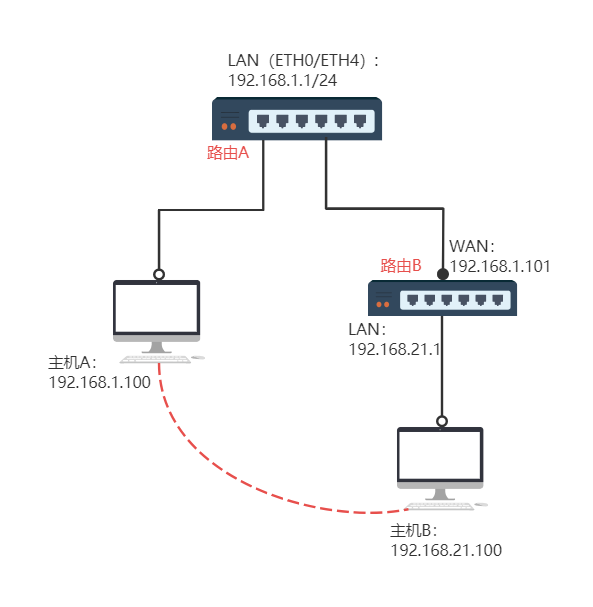

網絡拓?fù)洌?/b>
?
拓?fù)湔f明：
路由A下面分別連接主機A和路由B，路由B下面連接主機B。
目的：主機A可以訪問主機B。
?
實施步驟：
進入路由A，在網絡設置--DHCP設置--DHCP服務端，在添加的地址池中，點擊編輯--自定義DHCP選項，設置Option 121。
Option121填寫格式分為：字符串和16進制兩種格式。
?
字符串填寫格式：
訪問網段/掩碼 下一條網關。如圖1，根據上述拓?fù)鋱D，此處填寫為192.168.21.0/24 192.168.1.101。
?
16進制填寫格式：
將要訪問的IPV４地址：192.168.21.0/24 192.168.1.101
轉換為：掩碼?目標網段?網關
18:c0:a8:15:c0:a8:01:65，地址與地址之間用冒號隔開，0不用填寫，如圖2。
?

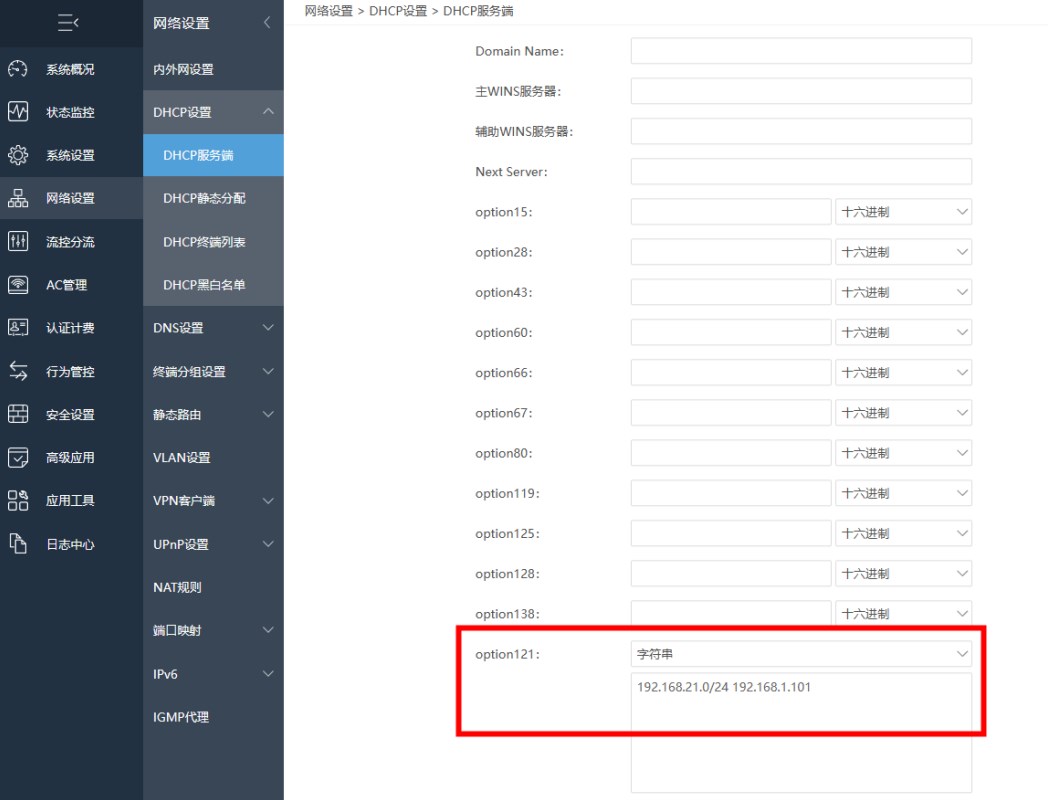

圖1:
?

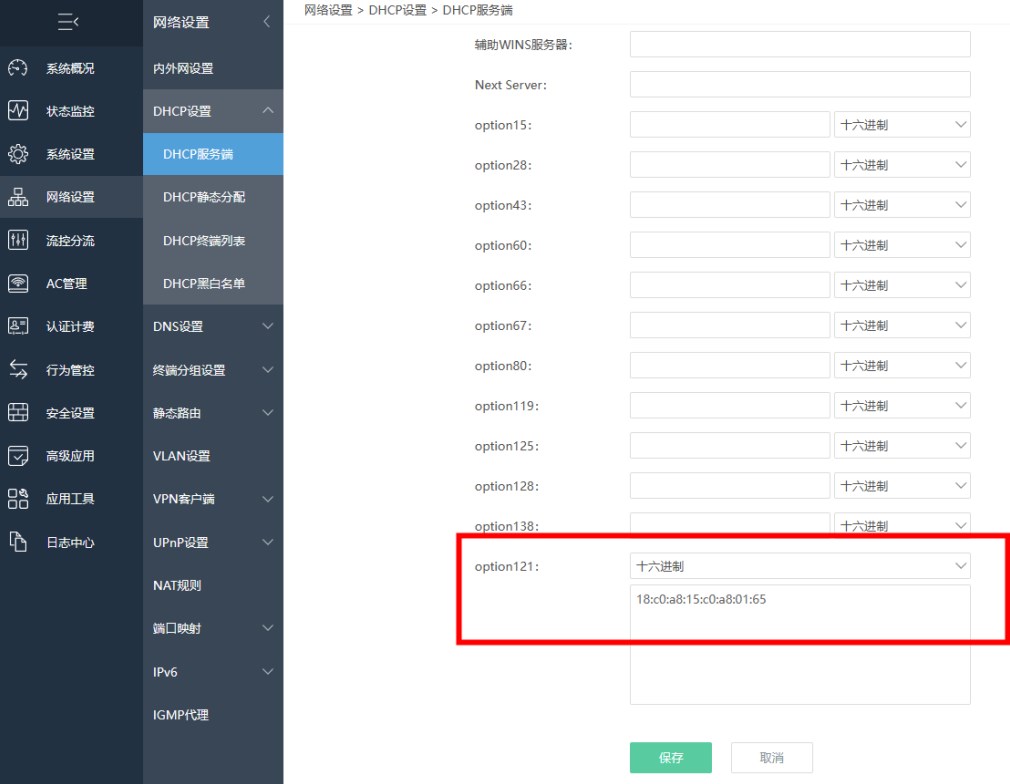

圖2:
?

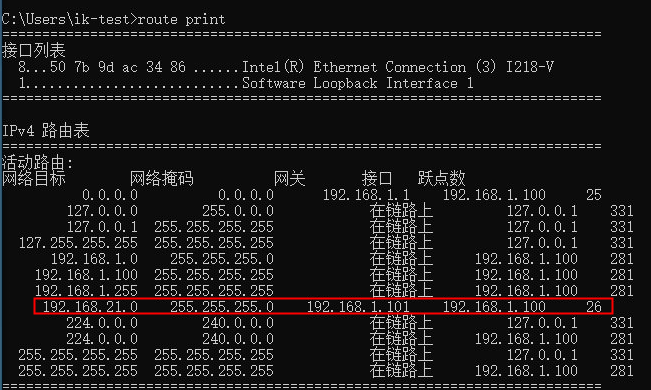

查看電腦路由表：
在電腦“運行--cmd”里面輸入“route print”命令查看電腦中的路由表信息，查看設置的路由表是否在本地生效。
?

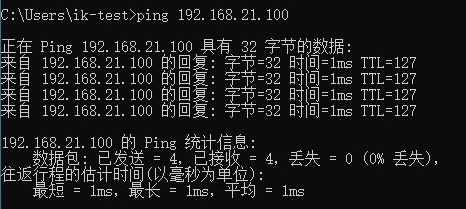

Ping測試：
能ping通路由B的IP地址代表設置成功。
?
注意事項：
DHCP服務端option121參數，使用16進制格式要求：
掩碼?目標網段?網關 中間用冒號:隔離，不足兩位用0填充，換算出來為0的直接省略，
舉例：
字符串：192.168.21.0/24?192.168.1.101
16進制：18:c0:a8:15:c0:a8:01:65
?
?
option 43 , option 66/67 標準方式均應使用 ASCII編碼轉換至 16進制. 以冒號":" 分隔. (例如 192.168.1.1 應為 31:39:32:2e:31:36:38:2e:30:2e:31)
option43 (iKuai方式) 使用中, 以 01:04 開頭, 點分十進制進行十六進制轉換 (例如 192.168.0.1 應為 01:04:C0:A8:00:01)
參考地址 :
https://www.cnblogs.com/sky5hat/p/10228820.html
?
Next server：用來指定引導服務器的,可以指向一個TFTP服務器,并在TFTP服務器上提供引導文件。愛快路由版本為3.5.3版本及以上支持Next server功能。
Next server使用教程：Next server
?
?
2、案例
以option43跨三層識別AP為例，也是愛快本身功能中唯一需要用到的option選項
拓?fù)浼軜?gòu)如下：
?
具體配置：
三層設備開啟DHCP，保證AP可以正常獲取到地址并且配置option43

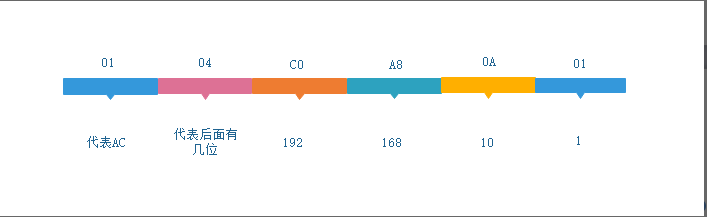

????Option43配置格式: 01:04:C0:A8:0A:01??
備注：后四位為IP地址的十六進制格式，192.168.10.1對應C0:A8:0A:01（可以用計算器來計算）
?
配置完成之后愛快即可在AC設置里識別到AP并配置
?
注意事項：
?如識別不到請先檢查三層設備路由器DMZ、端口映射、upnp是否占用了1234端口，三層設備是否開啟了認證，強制pppoe撥號或者其他例如ACL、MAC訪問控制等會影響AP獲取的地址上網的功能。
?
?
3、常見問題
1、字符轉十六進制、十進制、二進制的轉換器
http://www.ab126.com/goju/1711.html
2、現在option參數信息設置最大支持256位
?
?
?
?
?
?
?
