一、功能簡介
愛快路由作為OpenVPN客戶端撥號時的設置界面。
?
二、使用說明
1.字段說明

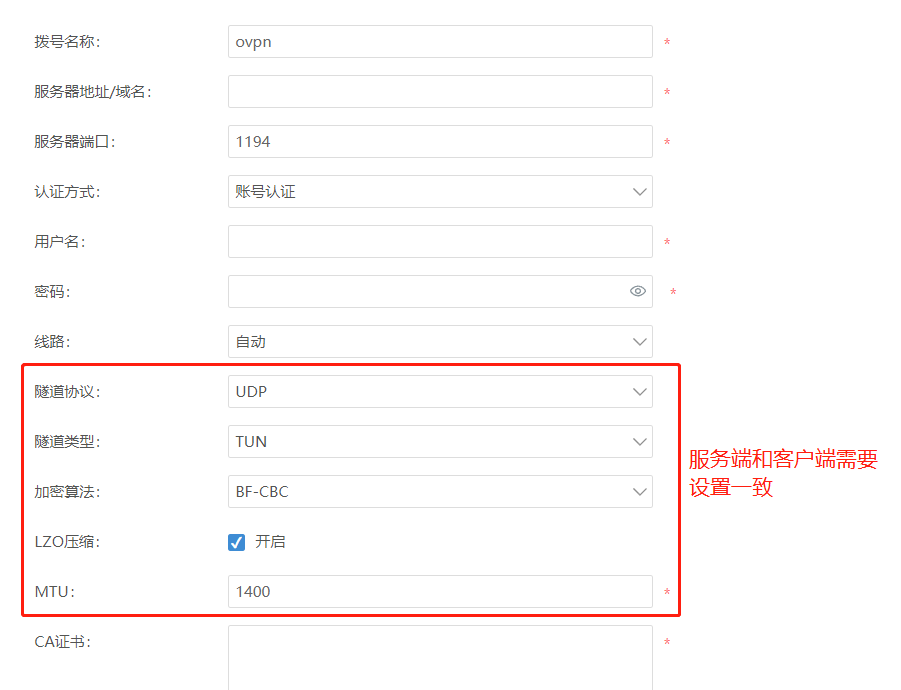

點擊“添加”
【撥號名稱】：
?給這條撥號線路命名。例如”O(jiān)penVpn1“。
【服務器IP/域名】：
?OpenVpn服務端的服務器地址。
【服務端口】：
?openvpn服務進程使用的端口。IANA（Internet Assigned Numbers Authority）指定給OpenVPN的官方端口為1194。
【認證方式】：
支持三種認證方式，賬號認證、靜態密鑰（tls-auth）、靜態密鑰（tls-crypt）
【用戶名】：
?OpenVpn服務端上創建的可以進行撥號的帳號。
【密碼】：
?OpenVpn服務端上創建的可以進行撥號的帳號密碼。
【線路】：
指定VPN從具體線路撥號。
【隧道協議】：
?OpenVPN所有的通信都基于一個單一的IP端口，默認且推薦使用UDP協議通訊，同時TCP也被支持；
?在選擇協議時候，需要注意2個加密隧道之間的網絡狀況，如有高延遲或者丟包較多的情況下，請選擇TCP協議作為底層協議，UDP協議由于存在無連接和重傳機制，導致要隧道上層的協議進行重傳，效率非常低下。
【隧道類型】：
?OpenVPN提供了兩種虛擬網絡接口：通用Tun/Tap驅動，通過它們，可以建立三層IP隧道，或者虛擬二層以太網，后者可以傳送任何類型的二層以太網絡數據。
【加密算法】：
?在傳輸前，對數據進行加密，可以保證在傳輸過程中，即使數據包遭截取，信息也無法被讀。該特性在IPSec中為可選項，與IPSec策略的具體設置相關
【LZO壓縮】：
?傳送的數據可通過LZO算法壓縮；壓縮節省帶寬，但是會占用一定的CPU資源
【MTU】：
?最大傳輸單元；建議填寫大小為:鏈路MTU-100。

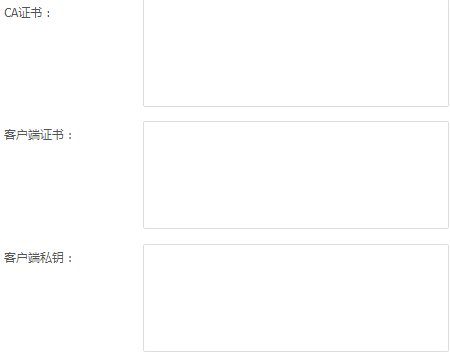

【CA證書】：
?用于簽發服務器和客戶端證書的證書；
【客戶端證書】/【客戶端私鑰】：
?本地證書的兩部分，成對出現；
注意事項：
?1.愛快服務端不校驗客戶端證書?？蛻舳俗C書和私鑰可不填寫。如非愛快設備，服務端要求客戶端校驗證書，那么客戶端證書，由服務端提供。
?2.如都是愛快設備CA證書把服務端復制過來.CA證書校驗服務端身份
?3.如果有想更改對應證書和密鑰的，可以通過OPENVPNSSL生成；如果沒有或不懂怎么生成的，使用默認的證書和密鑰即可！
?
?

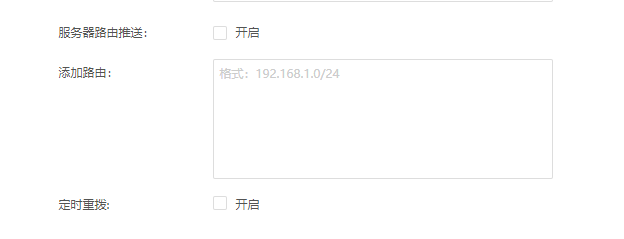

【服務器路由推送】：
?開啟---接受服務端給推送的路由網段；訪問這些網段時走此VPN撥號線路
?關閉---不接受服務端推送的路由網段信息。
【添加路由】：
?告知客戶端，哪些網段的地址是需要走VPN撥號的線路；（和靜態路由一個效果）
【定時重撥】：
開啟此功能后，可以設置什么時間斷開撥號，重新?lián)芴枴?/span>
?
【附加配置】：
?專業用戶，如愛快的openvpn缺少部分配置，可由用戶自主填寫。
例如：愛快路由缺少cipher AES-128-GCM加密方式，可在附加配置處手動填寫cipher AES-128-GCM，?附加配置中可以配置愛快頁面沒有的選項。
?具體配置參考o(jì)penvpn軟件幫助，自定義原始OpenVPN配置項，具體請參考：
https://community.openvpn.net/openvpn/wiki/Openvpn23ManPage
?
【本地IP】：
?這里是從OPENVPN服務端的地址池里獲取到的，不可手動填寫。?沒獲取到IP的話代表撥號未成功。
配置步驟：

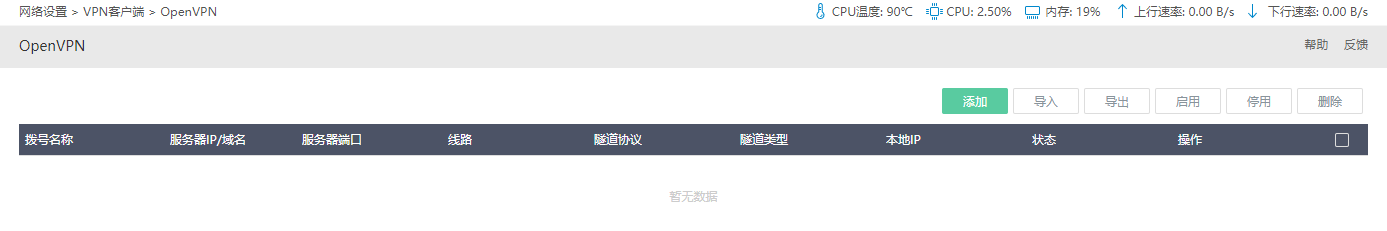

1.進入OpenVpn客戶端頁面，默認是沒數據的，需要點擊右上角“添加”按鈕，進行配置客戶端。
2.配置客戶端時的信息要和OpenVpn服務端信息對應。
3.客戶端配置完成后，查看本地IP處獲取到IP地址后，代表VPN撥號成功。
注意事項：
?為了保證VPN的穩定，建議帶200個以內的VPN客戶端，最大客戶端數量由自身硬件決定。
2.舉例說明
詳見OpenVpn服務端配置鏈接：
http://m.noblerbaby.cn/index.php?option=com_content&view=article&id=165:openvpn&catid=42&Itemid=277
?
OPEN VPN如何使用視頻教程：Open VPN使用教程
Open VPN IPv6使用教程：Open VPN IPv6使用教程
?
?
?
?
三、常見問題
1、VPN的賬號設置固定IP的時候一定要設置默認IP地址池范圍之內的IP，如果填寫IP地址池范圍之外的IP，會導致?lián)懿簧先ヌ枴?/span>
2、愛快OPENVPN不支持TLS驗證，如對端有此驗證，請取消。
3、VPN客戶端和服務端內網無法互訪排查方法
???? ①當前路由表里面是否已經有打到對方網段的路由表，路由表內的網段是否有沖突
???? ②使用ping測試，ping對端lan口網關是否可以通，如果可以，但是ping不通下面的設備，檢查這個設備是否開啟了防火墻、是否有設置了網關并可正常上網
???? ③使用tracert功能看路徑是否正確，在達到哪個網關的時候無法找尋到下一跳
? ? ?
?
4、OpenVPN的windows客戶端撥入愛快后流量不走虛擬線路怎么辦？
答：可在配置文件中查看以下內容根據需求去進行修改。
#redirect-gateway def1 bypass-dns
#這個是設置默認流量走向，注釋掉就走本地外網，不注釋掉就走vpn流量。
#uncomment to set as default gateway
#這個是選擇是否作為默認網關，取消注釋以設置為默認網關。
#route-nopull
#如果在客戶端配置文件中取消注釋route-nopull，openvpn連接后將不會在電腦上添加任何路由，所有流量都將本地轉發。
#uncomment to disable server route push
#這個是選擇是應答服務端的路由推送，注釋掉就應答服務端的路由推送，取消注釋就會禁用服務器路由推送。
?

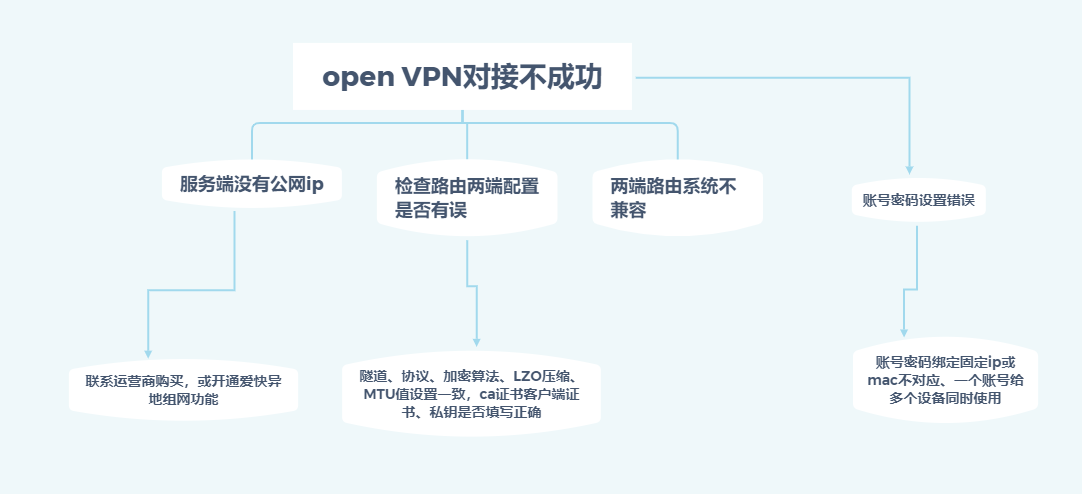

5、open VPN撥號不成功處理思路
?
?
?
?
